Descripción
Los Esquemas de principio organizan en una estructura de árbol todos los elementos conectados, desde el inicio de la instalación (Suministro, ...) hasta los aparatos o unidades terminales. Además aparecerán datos característicos como el nombre de la Referencia, algunos parámetros destacados del cálculo, ...
La generación de tablas está disponible en los resultados de los cálculos realizados con los módulos TK-HS4 y TK-ICA. Esta imagen muestra un ejemplo de esquema:
Para obtener este detalle en el capítulo TK-HS4 se deberá haber realizado únicamente el
Cálculo a grifos abiertos (opción del menú Calcular).
En caso contrario le aparecerá un mensaje advirtiéndolo.

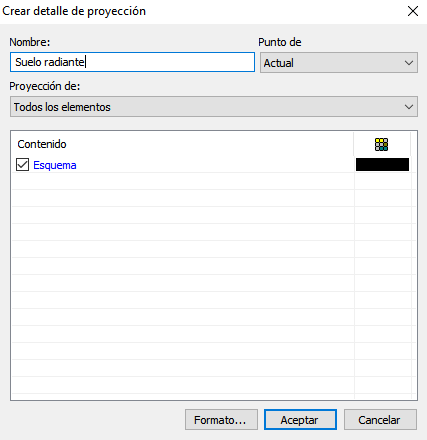

Cuando se crea un detalle de esquema de principio aparece en pantalla el siguiente cuadro:
Las opciones disponibles son las siguientes:
- Nombre: Nombre que se le dará al detalle.
- Punto de vista: En el caso del esquema de principio no tiene sentido esta función.
- Proyección de: En el caso del esquema de principio no tiene sentido esta función.
- Contenido: En esta lista se podrán activar o desactivar los distintos contenidos que pueden incluirse en un detalle. Los colores serán rojo para fluido caliente y azul para fluido más frío.
- Formato...: Este botón abre un cuadro de diálogo en el que el usuario puede ajustar la fuente, color, escala y tamaño de los textos:
