Descripción
Las tablas de elementos son lo que su propio nombre indica: tablas que enumeran una serie de elementos y que resumen algunas de las propiedades y resultados más importantes obtenidos del cálculo.

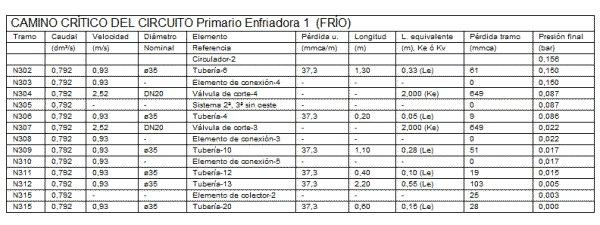

La generación de tablas está disponible en los resultados de los cálculos realizados con los módulos TK-HS4 y TK-ICA. Por ejemplo, la figura siguiente representa una tabla de camino crítico generada en el capítulo TK-ICA:

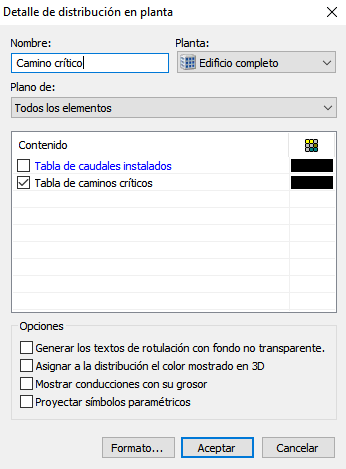

Cuando se crea un detalle de Tablas de elementos aparece en pantalla el siguiente cuadro:
Las opciones disponibles son las siguientes:
- Nombre: Nombre que se le dará al detalle.
- Planta: Se debe crear un detalle por cada planta, ya que de todo el edificio se superpondrían. Cuando se crea un detalle de una planta, el programa representará todos los elementos contenidos entre la cota inferior y la superior de la planta.
- Plano de: El usuario podrá elegir si se representan todos los elementos, sólo los seleccionados, los contenidos en el plano que forman las entidades seleccionadas, ...
- Contenido: En esta lista se podrán activar o desactivar los distintos contenidos que pueden incluirse en un detalle, así como asignarle un color.
- Generar los textos de rotulación con fondo no transparente: Activando esta opción, los textos aparecerán representados dentro de un rectángulo de color blanco, de manera que si quedan entidades por debajo del texto, éste las tapará.
- Asignar a la distribución el color mostrado en 3D: Esta opción asigna a las entidades representadas en el plano el mismo color que el utilizado en la representación 3D. Es de aplicación en planos de distribución de tuberías que utilicen un código de colores para identificarlas (por función, temperatura, material, etc.).
- Mostrar conducciones con su grosor: Las líneas de tuberías, conductos, ... que se ven en modo alámbrico se pueden obtener en el detalle en planta con las dimensiones que toma después del cálculo (verdadera magnitud).
- Proyectar símbolos paramétricos: Con esta opción activa podrá ver las aristas proyectadas en planta de los símbolos en 3D que no tengan asociado un símbolo en 2D.
- Formato...: Este botón abre un cuadro de diálogo en el que el usuario puede ajustar la fuente, color, escala y tamaño de los textos:
