Descripción

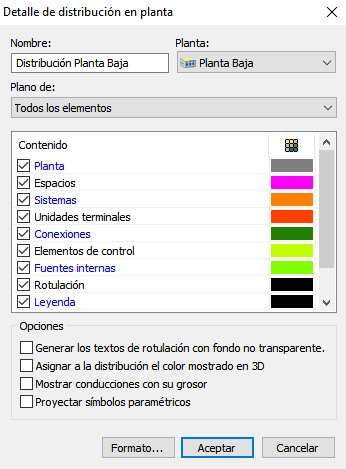

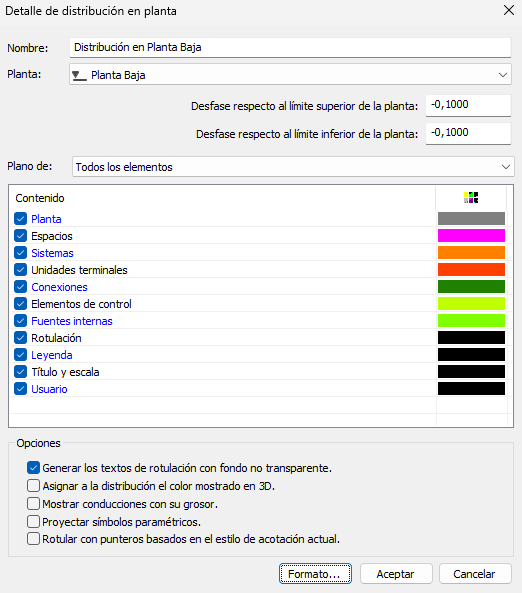

El cuadro de diálogo que aparece nos ayuda a configurar los resultados concretos de este detalle. Los parámetros comunes de este cuadro se pueden ver en el enlace Crear detalle distribución en planta.
El procedimiento a seguir puede ser:
- Definir un Nombre para el detalle y seleccionar la Planta correspondiente al detalle que se quiera obtener.
- Elegir el Contenido que desea que aparezca en el plano de detalle: plano de planta, espacios, sistemas,... Cada uno de estos contenidos se incluirá en una capa independiente que podrá gestionar desde Herramientas/Gestión de capas...
Recordemos que los contenidos de Rotulación dependerán de
la configuración elegida en las propiedades de cada espacio sistema, unidad
terminal, ...
- Seleccionar las Opciones extras para la configuración del detalle.
- Establecer la fuente, altura y escala de los textos haciendo clic en el botón Formato...

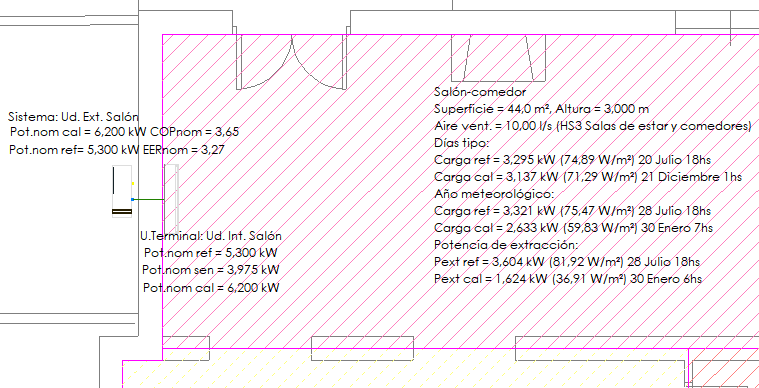

Este detalle se puede editar con las herramientas del menú Dibujar para 2D, se puede utilizar para Componer planos..., se puede exportar con un archivo de CAD, se puede imprimir como un archivo PDF, ...:
El grosor de las líneas depende del color con el que se representa. Con la
opción Visualiza el dibujo con los colores y espesores asignados
para la impresión del menú Contextual (botón
derecho del ratón), Área de impresión.../Plumillas... se
puede modificar los espesores de las líneas o polilíneas.

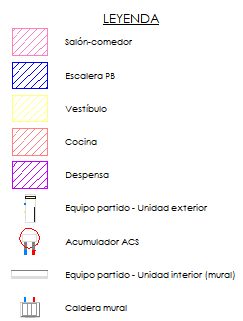

Acompañando al plano de distribución de planta se puede añadir automáticamente el contenido de la leyenda, por ejemplo:
