Eje de comprobación
	TeKton3D / TK-HE3 / Menú Insertar / Eje de comprobación	Ayuda iMventa Ingenieros

Descripción

Esta opción añade al proyecto una o varias líneas que determinan un Eje de comprobación. Los Ejes de comprobación son entidades que el usuario puede agregar al edificio para realizar comprobaciones adicionales en un eje y en la franja que lo rodea. Aunque el usuario vea sólo una línea, el programa en realidad genera una malla de puntos de comprobación, con la longitud del eje y el ancho especificado para la franja.

El Eje de comprobación permite, por ejemplo, realizar comprobaciones en zonas de circulación o en vías de evacuación (conforme al CTE-DB-SUA4 o con otros valores personalizados).

Existen dos tipos de ejes en el capítulo TK-HE3:

• Vía de evacuación SU4: sobre este tipo de eje el programa comprobará que se cumple lo especificado en el punto 3a del apartado 2.3 del DB-SUA4: «en las vías de evacuación cuya anchura no exceda de 2 m, la iluminancia horizontal en el suelo debe ser, como mínimo, 1 lux a lo largo del eje central y 0.5 lux en la banda central que comprende al menos la mitad de la anchura de la vía. Las vías de evacuación con anchura superior a 2 m pueden ser tratadas como varias bandas de 2 m de anchura, como máximo».
• Personalizado: los ejes personalizados permiten verificar el valor de la iluminancia en un eje cualquiera, tanto para alumbrado de emergencia como para alumbrado normal.

• Existen también los Ejes de comprobación que permiten hacer comprobaciones particulares en zonas rectangulares dentro de un espacio. Por ejemplo, se puede poner un eje (con su ancho) en el escenario que verifique iluminancias mínimas del alumbrado normal.

Para definir un eje de comprobación basta con dibujar sobre el edificio la línea que lo define, teniendo en cuenta que ésta debe quedar dentro del recinto para el que se va a calcular el eje.

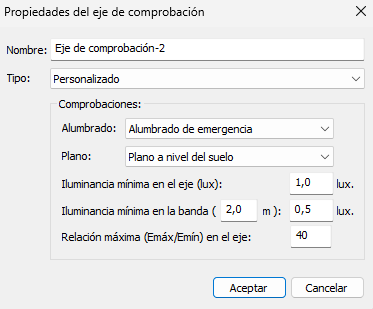

Propiedades

Los ejes de comprobación tienen las siguientes propiedades:



Nombre: texto que describe e identifica al elemento de comprobación.

Tipo: Vía de evacuación SU4 o Personalizado (ver apartado anterior).

Si elige el tipo Personalizado, tendrá disponibles las siguientes opciones::

• Alumbrado::puede elegir entre aAlumbrado de emergencia y Alumbrado normal.
• Plano: puede elegir entre:
  • Plano a nivel de suelo: mide la iluminancia en el suelo, sin importar a qué cota se encuentre el símbolo.
  • Plano de trabajo:mide la iluminancia en el plano de trabajo, sin importar a qué cota se sitúa el símbolo.mide la iluminancia en el plano de trabajo, sin importar a qué cota se sitúa el símbolo.
  • Usar la geometría del eje:mide la iluminancia a la altura del símbolo..

Iluminancia mínima en el ejeIluminancia mínima en el ejee (lux): es la iluminancia mínima en todos los puntos del eje.

Iluminancia mínima en la banda (ancho en metros) (lux): permite definir la iluminancia mínima permitida en una banda de un ancho determinado. El ancho de la banda se fija en la primera de las casillas (la que está entre paréntesis).

Relación máxima (Emáx/Emín) en el eje (%): este límite mide la uniformidad en el eje.
