Descripción

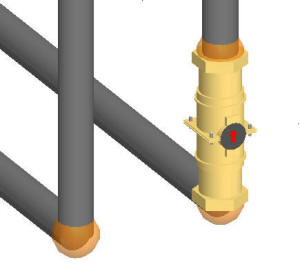

Esta opción añade al área de dibujo un símbolo que representa una Válvula de retención.
La Válvula de retención es un elemento que impide la inversión del sentido de circulación del agua. Este elemento no es imprescindible para el cálculo, ya que el programa debe conocer los sentidos de giro por la propia configuración de generadores y el sentido del fluido térmico indicado en el Circulador. Sin embargo, es un elemento muy importante en la aplicación práctica, especialmente en aquellos casos en los que una inversión del flujo de agua podría causar problemas (por ejemplo, en conducciones verticales importantes o a la salida de una bomba).
En las válvulas, las pérdidas de presión se pueden fijar en las
características de las bases de datos por tres criterios:
- Longitud equivalente;
- Coeficiente de pérdidas o;
- Valor Kv.

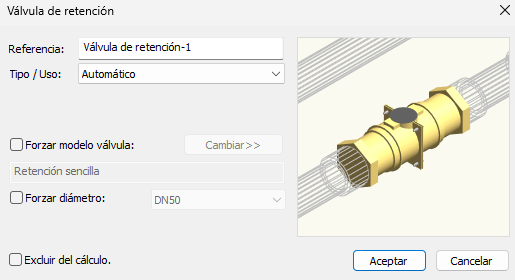

Propiedades
Las propiedades de la Válvula de retención son las siguientes:
- Referencia: nombre que describe a la válvula. Esta referencia identificará a la válvula en los resultados del cálculo.
- Tipo / Uso: este desplegable permite elegir la función de la válvula. En el caso de Válvulas de retención el usuario deberá elegir Automático.
- Forzar modelo válvula: esta opción permite elegir el modelo de la
válvula modificada. Si no se especifica nada, el programa tomará la válvula
definida por defecto en la opción de menú Datos/Generales.../Materiales
por defecto. El usuario podrá elegir
cualquier otro modelo de válvula definida en la
Base de datos de
Válvulas (
)
mediante el botón Cambiar>>. - Forzar diámetro: esta opción permite fijar el diámetro de la válvula dentro de las opciones del modelo de válvula. Si está forzado un diámetro, cuando calcule el programa no dimensionará esta válvula, sino que el programa sólo se limitará a comprobarla.
- Excluir del cálculo: Al activar esta opción en estos elementos, se permite que no intervengan en el cálculo hidráulico pero sí que aparezcan en todos los documentos de resultados, listados, detalles, mediciones y ficheros IFC. Necesitan que se les fuerce el diámetro o/y el aislamiento térmico.
