Caldera.

Esta opción está disponible dentro del capítulo de Sala de calderas, por tanto necesitará licencia del módulo TK-SC.

Esta opción es accesible desde:

• Menú Insertar.
• Botón   de la barra insertar.

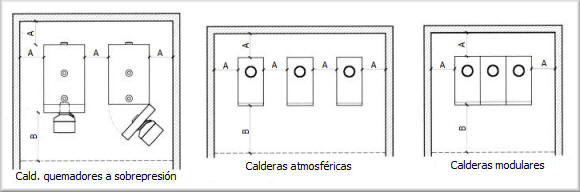

Esta opción añade al dibujo un símbolo que representa una caldera. TK-SC comprueba el emplazamiento de la caldera, verificando una serie de distancias. Según el RITE, las distancias entre calderas y cerramientos deben verificar:

• Calderas con quemadores a sobrepresión:
  • A≥0,7 m, entre el fondo de la caja de humos y la pared de la sala.
  • A≥0,5 m.
  • B≥1 m, como mínimo la longitud de la caldera.
• Calderas atmosféricas:
  • A≥0,5 m. Si las calderas son modulares, se podrá reducir la distancia entre calderas, dejando el espacio mínimo para realizar las tareas de desmontaje de la envolvente.

Para añadir una caldera a la sala:

1. Acceda a esta opción.
2. Elija, en la librería de símbolos, el símbolo que considere adecuado para la representación de la caldera.
3. Haga clic en el área de dibujo para determinar la posición del punto de inserción del símbolo.
4. Haga clic en el área de dibujo una segunda vez para determinar la rotación del símbolo.

Como ocurre con cualquier otro elemento gráfico, puede crear nuevos símbolos partiendo de existentes mediante las herramientas de edición. Por ejemplo, puede copiar uno directamente con la herramienta Duplicar (). Otra forma de crear nuevas entidades utilizando herramientas de edición, es utilizando cualquier otra operación que implique un desplazamiento (Girar , Simetría , Escalar ) activando previamente la opción menú contextual -> Crear copia.

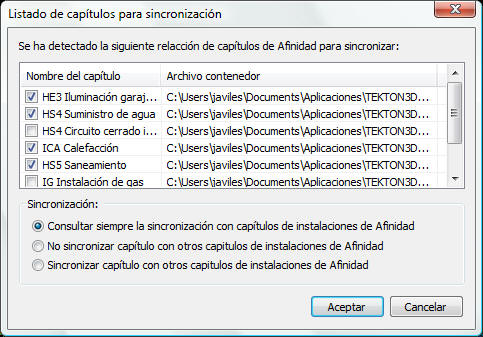

Las calderas también se pueden crear por sincronización con capítulos de TK-ICA / TK-IG. Si existen capítulos de afinidad (IG o ICA), podrá importar la caldera al crear o entrar en el capítulo de Salas de Calderas. En caso de contar con capítulos de TK-IG y TK-ICA, si elige los dos, el primero tendrá prioridad sobre el segundo, de manera que sólo se importa una de las calderas. Recuerde que la sincronización es opcional, y puede evitar que se le pregunte por ella modificando ciertas opciones en Datos Generales.

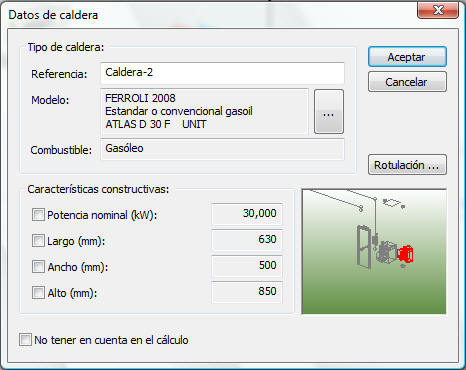

Si hace doble clic sobre una caldera, o bien la selecciona y accede a la opción de menú Datos->Entidades seleccionadas (), podrá modificar sus propiedades:

• Referencia: texto que identifica la caldera.
• Modelo: modelo de caldera, seleccionado en la Bases de datos: Climatización/Equipos.
• Características constructivas:
  • Potencia nominal: potencia nominal útil de la caldera.
  • Largo, Ancho, Alto: dimensiones del prisma rectangular en el que se puede inscribir la caldera. Por defecto serán iguales a las del modelo seleccionado, pero tiene la posibilidad de modificar cualquiera de ellas activando la casilla correspondiente.
• Rotulación:  abre el cuadro de Parámetros de rotulación.
• No tener en cuenta en el cálculo: esta opción ignora la caldera a la hora de calcular. Resulta útil en el caso de calderas sincronizadas con otros capítulos.

Las propiedades anteriores (salvo las dos últimas) no pueden ser modificadas en el caso de calderas sincronizadas con otros capítulos.
