Toma de agua.

Esta opción está disponible dentro del capítulo de Sala de calderas, por tanto necesitará licencia del módulo TK-SC.

Esta opción es accesible desde:

• Menú Insertar.
• Botón  de la barra insertar.

Esta opción añade al dibujo un símbolo que representa una toma de agua. Para la correcta verificación de la ubicación de la toma, el símbolo que la representa debe tener su punto de conexión (único en este caso) situado dentro del espacio que representa a la sala de calderas.

El programa verifica que se han instalado como mínimo las tomas de agua indicadas en Datos Generales.

Para añadir una toma de agua a la sala de calderas:

1. Acceda a esta opción.
2. Elija, en la librería de símbolos, el símbolo que considere adecuado para la representación de la toma.
3. Haga clic en el área de dibujo para determinar la posición del punto de inserción del símbolo.
4. Haga clic en el área de dibujo una segunda vez para determinar la rotación del símbolo.

Como ocurre con cualquier otro elemento gráfico, puede crear nuevos símbolos partiendo de existentes mediante las herramientas de edición. Por ejemplo, puede copiar uno directamente con la herramienta Duplicar (). Otra forma de crear nuevas entidades utilizando herramientas de edición, es utilizando cualquier otra operación que implique un desplazamiento (Girar , Simetría , Escalar ) activando previamente la opción menú contextual -> Crear copia.

Las tomas de agua también se pueden crear por sincronización con un capítulo de TK-HS4; si existe dicho capítulo, podrá importar sus tomas de agua al crear o entrar en el capítulo de Salas de Calderas. Recuerde que la sincronización es opcional, y puede evitar que se le pregunte por ella modificando ciertas opciones en Datos Generales.

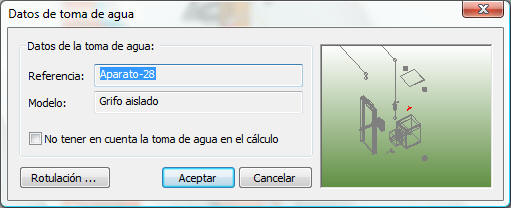

Si hace doble clic sobre una toma, o bien la selecciona y accede a la opción de menú Datos->Entidades seleccionadas (), podrá modificar las propiedades de la toma:

• Referencia: texto que describe e identifica a la toma.
• No tener en cuenta en el cálculo: esta opción hace que la toma no sea comprobada.
• Rotulación:  abre el cuadro de Parámetros de rotulación.
