Descripción

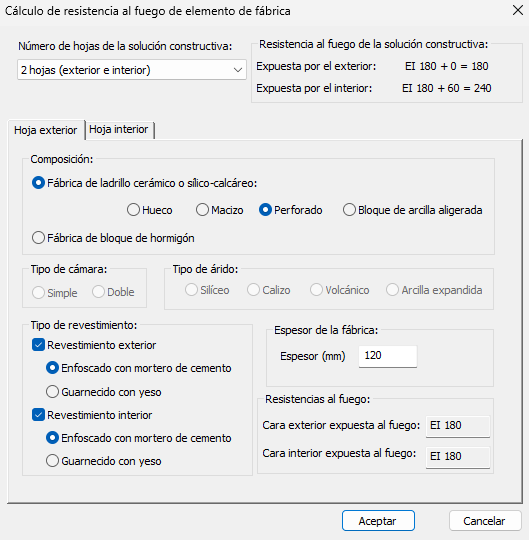

Este cuadro de diálogo se utiliza para la justificación de la resistencia al fuego de un elemento de fábrica. Se introduce el número de hojas, composición, espesor y revestimiento por cada hoja. Se calcula la resistencia por cada hoja y la suma del conjunto de hojas teniendo en cuenta las caras (exterior e interior) del elemento constructivo expuestas al fuego.

Cálculo resistencia al fuego para Fábricas

El cálculo de la resistencia al fuego de un elemento de fábrica se basa en las tablas F.1 y F.2 según el anejo F del documento básico SI de seguridad en incendio, en las cuales, se establecen las resistencias al fuego que aportan los elementos de fábrica de ladrillo cerámico o sílico-calcáreo y los de bloques de hormigón respectivamente, ante la exposición térmica según la curva normalizada tiempo-temperatura. Dichas tablas son aplicables solamente a muros y tabiques de una hoja, sin revestir y enfoscados con mortero de cemento o guarnecidos con yeso, con espesores de 1,5 cm como mínimo.

Para soluciones constructivas formadas por dos o más hojas se adopta como valor de resistencia al fuego del conjunto la suma de los valores correspondientes a cada hoja.

Nº de hojas de la solución constructiva: Hasta un máximo de 3 hojas. Hoja exterior, intermedia e interior. Por cada hoja se calcula la resistencia en ambas caras si fuera necesario. La resistencia total del elemento constructivo es la suma de resistencias de cada hoja que compone dicho elemento.
solapa de hoja (exterior/intermedia/exterior): Los parámetros composición, tipo de revestimiento, espesor, tipo de cámara y de árido se aplican directamente en las tablas F.1 o F.2 según si es de ladrillo cerámico o bloque de hormigón para determinar la resistencia al fuego.

Tabla F.1. Resistencia al fuego de muros y tabiques de fábrica de ladrillo cerámico o sílico-calcáreo
Tipo de revestimiento		Espesor e de la fábrica en mm
		Con ladrillo hueco			Con ladrillo macizo o perforado		Con bloques de arcilla aligerada
		40≤e<80	80≤e<110	e≥110	110≤e<200	e≥200	140≤e<240	e≥240
Sin revestir		⁽¹⁾	⁽¹⁾	⁽¹⁾	REI-120	REI-240	⁽¹⁾	⁽¹⁾
Enfoscado	Por la cara expuesta	⁽¹⁾	EI-60	EI-90	EI-180	REI-240	EI-180	EI-240
Enfoscado	Por las dos caras	EI-30	EI-90	EI-120	REI-180	REI-240	REI-180	REI-240
Guarnecido	Por la cara expuesta	EI-60	EI-120	EI-180	EI-240	REI-240	EI-240	EI-240
Guarnecido	Por las dos caras	EI-90	EI-180	EI-240	EI-240	REI-240	EI-240 RE-240 REI-180	REI-240

⁽¹⁾ No es usual.

Tabla F.2. Resistencia al fuego de muros y tabiques de fábrica de bloques de hormigón
Tipo de cámara	Tipo de árido	Tipo de revestimiento	Espesor nominal en mm	Resistencia al fuego
Simple	Silíceo	Sin revestir	100	EI-15
			150	REI-60
			200	REI-120
	Calizo	Sin revestir	100	EI-60
			150	REI-90
			200	REI-180
	Volcánico	Sin revestir	120	EI-120
		Sin revestir	200	REI-180
		Guarnecido por las dos caras	90	EI-180
		Guarnecido por la cara expuesta (enfoscado por la cara exterior)	120	EI-180
			200	REI-240
Doble	Arcilla expandida	Sin revestir	150	EI-180
Doble	Arcilla expandida	Guarnecido por las dos caras	150	RE-240 / REI-80
