Descripción

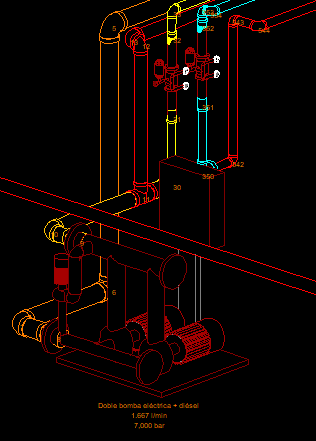

Esta opción permite añadir textos con información de los elementos de cálculo en los detalles de Distribución en planta y de Proyección, en cualquier capítulo de TeKton3D.
Desde la versión de TeKton3D, enero 2020, se centraliza (y, por tanto, se
elimina) la opción de Rotulación que había en los botones de las propiedades de
cada elemento de cálculo. Esta opción se mueve al menú Resultados/Configurar
rótulos...
El cuadro de diálogo que aparece nos permite seleccionar qué información queremos mostrar al rotular los elementos que se hayan seleccionado previamente:
Los pasos a seguir de forma general son los siguientes:
- Realizar un proceso de cálculo.
- Seleccionar las entidades de las que se quiera mostrar cierta información en los detalles de planta y proyecciones.
- Pinchar sobre la opción, Configurar rótulos..., del menú Resultados.
- Indicar qué tipo de información, de toda la que aparece, se quiere obtener en ese detalle que se quiera obtener.
- Obtener detalles como: Distribución en planta o Proyección.
- Editar rotulación:
- Comprobar los valores que serán rotulados en el Detalle. Seleccionando cualquier entidad y pinchando en la opción, Configurar rótulos..., se puede ver qué parámetros saldrían en los Detalles.
- Editar de una vez los parámetros de todos los elementos seleccionados.
- Modificar solo el contenido de los Rótulos existentes (y no su situación, si se ha movido), cada vez que se actualice el Detalle.
- Evitar generar un Rótulo no necesario de un elemento, una vez se haya eliminado de un Detalle. Para que volviese a aparecer se debe crear el Detalle de nuevo.
- Rotular todos los datos de una entidad en un solo puntero, según el Estilo de acotación (opción del menú Herramientas). Para que aparezcan los Punteros se debe activar la opción al definir las opciones del Detalle, Distribución en planta.
- Igualar el color de los rótulos en base al color de los elementos que lo generan, al marcar la opción, Asignar a la distribución el color mostrado en 3D.
- En el menú Contextual de un rótulo seleccionado se puede intercambiar entre texto y puntero, y viceversa, con las opciones: Convertir en puntero y Convertir en texto múltilínea.
- Cada pulsación de la tecla G, gira las entidades seleccionadas 90° en el sentido contrario a las agujas del reloj. El modificador o tecla MAYÚSCULAS invierte el sentido de giro.
- La tecla J realiza una simetría de las entidades seleccionadas (símbolos y punteros) respecto al eje OY que pasa por el punto base de cada entidad. El modificador o tecla MAYÚSCULAS realiza la simetría de cada entidad, pero respecto al eje OX.
-
Recordar que pinchando dos veces sobre un texto de un
rótulo en un detalle, se puede
modificar su contenido.
Además se puede utilizar la opción , Buscar y reemplazar texto...,
para encontrar o modificar diversas cadenas de texto de una vez en un
detalle de Distribución en planta.
