Análisis inversión térmica simultánea |
|
|
| TeKton3D / Capítulos / Menú Resultados / Crear detalle... / Análisis inversión térmica simultánea | Ayuda iMventa Ingenieros |
Descripción
Este tipo de detalle permite trazar gráficas de cualquier período de tiempo (datos climáticos del año meteorológico) para las cargas térmicas total y sensible, con y sin ventilación, del grupo de espacios que se haya seleccionado previamente. Como resultado se obtienen gráficas con dos curvas: la carga positiva (refrigeración) y la negativa (calefacción); en el período considerado, detectando a simple vista los momentos en los que son simultáneas (existen a la misma hora):

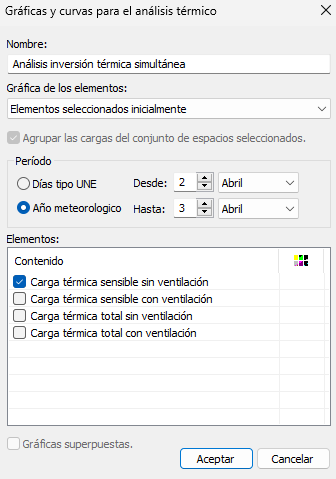

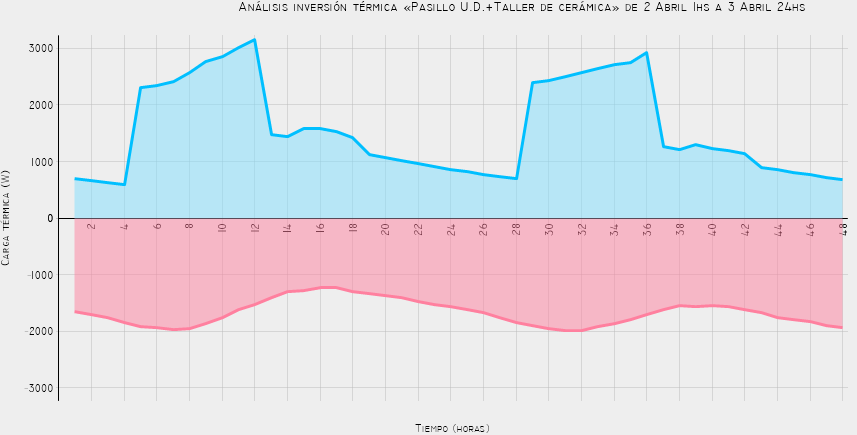

Una vez de defina el Periodo de tiempo y se seleccione el Contenido, se obtendrá la gráfica:
Se puede dar un mansaje de aviso, durante el cálculo de potencias, en la que
se detecta que una Unidad terminal abastece a espacios en los que se produce
inversión simultánea, es decir, en el mismo instante de cálculo aparecen
unos espacios con cargas de calefacción y otros con cargas de refrigeración.
Se avisa del número de horas de inversión simultánea con objeto de
identificar el problema de zonificación y poder solucionarlo.
