Descripción

Esta opción permite insertar un bloque que representa un Puesto de control para la instalación de rociadores automáticos, y su funcionamiento es como una Válvula de retención.

Uno, o varios, de estos elementos deberán estar conectados mediante tuberías al resto de la instalación de protección contraincendios.

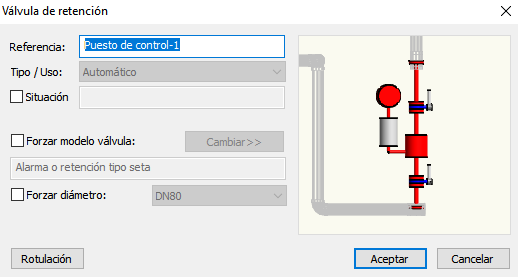

El cuadro de propiedades se compone de las siguientes opciones:

• Referencia. Nombre que identifica este elemento en los resultados y que puede modificarse de forma automática si se tiene activas algunas de las opciones del menú Datos/Generales.../Opciones especiales/Descripciones automáticas.
• Tipo/Uso. Este campo se encuentra por defecto, fijo. Para otro tipo de válvula si estará disponible.
• Situación. Al activar esta opción, opcionalmente se puede definir un nombre que ayude a definir la situación de la válvula para los Listados.
• Forzar modelo válvula. Con esta opción activada, se podrá definir el modelo de la válvula seleccionada, independientemente del que se haya fijado por defecto en el menú Datos/Generales.../Materiales, para las Válvulas de retención.
• Forzar diámetro. Si se desea, puede fijarse el diámetro de la válvula, aunque por norma general el diámetro de la válvula vendrá dado por la tubería en la que se encuentre.
• Rotulación. Las opciones que aparecen se podrán utilizar para conocer los resultados en Etiquetas informativas y Detalles, entre las que se encuentran:
  • Nombre/Referencia.
  • Serie/Modelo.
  • Diámetro nominal.
  • Coeficiente de pérdidas.
  • Caudal.
  • Pérdidas de carga.
  • Velocidad.
  • Regulación.
