Rociador
	TeKton3D / TK-EXA / Menú Insertar / Rociador	Ayuda iMventa Ingenieros

Descripción

Esta opción permite insertar un bloque que representa el punto de entrada a un rociador en la instalación.

Uno, o varios, de estos elementos deberán estar conectados mediante tuberías al resto de la instalación de protección contraincendios.

El cuadro de propiedades se compone de las siguientes opciones y pestañas:

• Referencia. Nombre que identifica este elemento en los resultados y que puede modificarse de forma automática si se tiene activas algunas de las opciones del menú Datos/Generales.../Opciones especiales/Descripciones automáticas.
• Rotulación. Las opciones que aparecen se podrán utilizar para conocer los resultados en Etiquetas informativas y Detalles, entre las que se encuentran:
  • Nombre/Referencia.
  • Modelo.
  • Dimensiones.
  • Caudal.
  • Velocidad de salida.
  • Sección de salida.
  • Pérdidas en la boca.
  • Pérdidas totales.
  • Pérdidas accesorio entrada.

Las funciones dentro de las pestañas del cuadro de diálogo de propiedades se comentan a continuación.

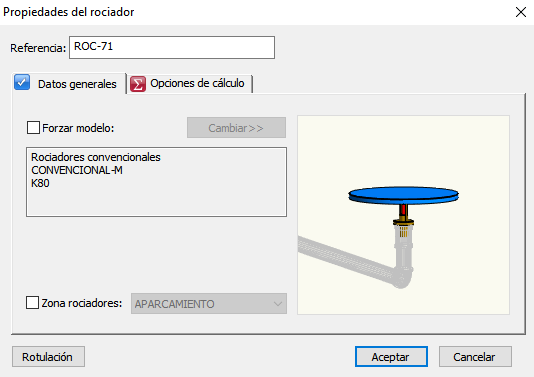

Datos generales

En esta pestaña de las propiedades de los rociadores, Datos generales, se tienen las siguientes opciones:

• Forzar modelo. Al insertar un rociador, el programa toma directamente el modelo que haya seleccionado en el menú Datos/Generales.../Materiales. Si se pretende modificarlo y seleccionar otro para este bloque insertado, puede activar esta opción, pulsar el botón Cambiar>> y seleccionar otro modelo de la base de datos.
• Zona rociadores. El programa detectará automáticamente dentro de que Recinto o Espacio se encuentra este rociador y reconocerá qué zona de rociadores tenga definido. En el caso de querer cambiar a otra Zona de rociadores de otro Recinto o Espacio, active esta opción y seleccione otra del listado.

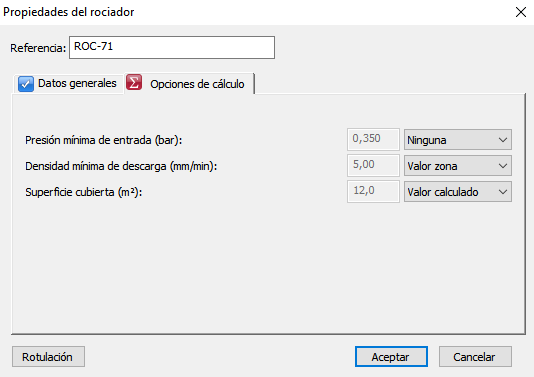

Opciones de cálculo

En esta pestaña de las propiedades de los rociadores, Opciones de cálculo, se podrán tomar los siguientes valores para esos parámetros:

• Ninguna. Si el valor es cero o no se quiere considerar en el cálculo, se debe elegir esta opción para ese parámetro.
• Valor zona. Tomará el valor indicado para el riesgo de las propiedades de la Zona de rociadores.
• Valor particular. Permitirá al usuario indicar un valor propio.
• Valor calculado. Se tendrá en cuenta el valor obtenido tras el cálculo.
• Valor usuario. Permitirá al usuario indicar un valor propio.

Y los parámetros de cálculo para este elemento son:

• Presión mínima en la entrada (bar).
• Densidad mínima de descarga (mm/min).
• Superficie de cubierta (m²).
