Conexionado de Paneles fotovoltaicos

Respecto al conexionado de los diferentes paneles que forman un string (ramal conectado en serie), hemos de aclarar una serie de puntos:

Los paneles fotovoltaicos en la realidad, disponen de 2 puntos de conexión, uno para el polo positivo (+) y otro para el negativo (-).

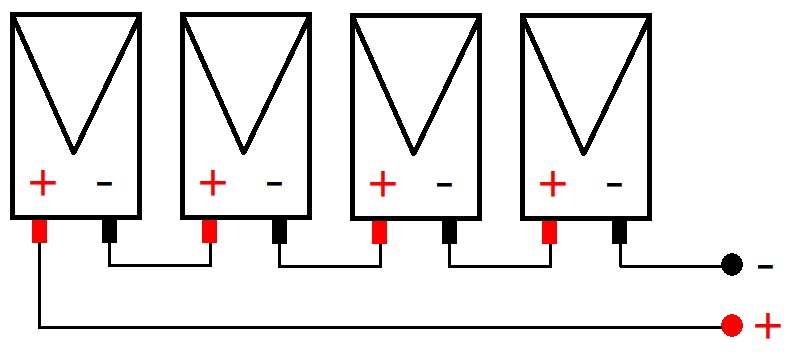

Cuando se conectan paneles en serie, se conecta el polo positivo de un panel con el polo negativo del otro y así hasta conectar todos los paneles que forman el string (ramal), de manera que finalmente quedarán solo dos terminales libres, uno estará en el primer panel y el otro (de signo contrario) estará en el último panel, de la siguiente forma:

Conexión paneles

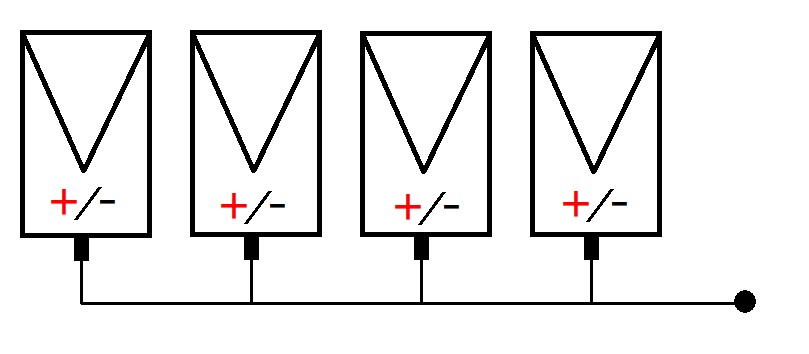

Lo que aquí se podría traducir en una complicación para el usuario que tenga que introducir un numero elevado de paneles y con vista a simplificar el trabajo, se va a considerar que los paneles dispondrán de un único punto de conexión de manera que los conectaremos directamente uno con otro, sin preocuparnos por el polo positivo o negativo y que sea el programa el encargado en considerar que el conexionado se ha realizado correctamente, de manera que: Todo panel que esté interconectado con otro, el programa entenderá que está conectado en serie, formando un único string. De manera que se facilita el conexionado:

Conexión paneles en serie

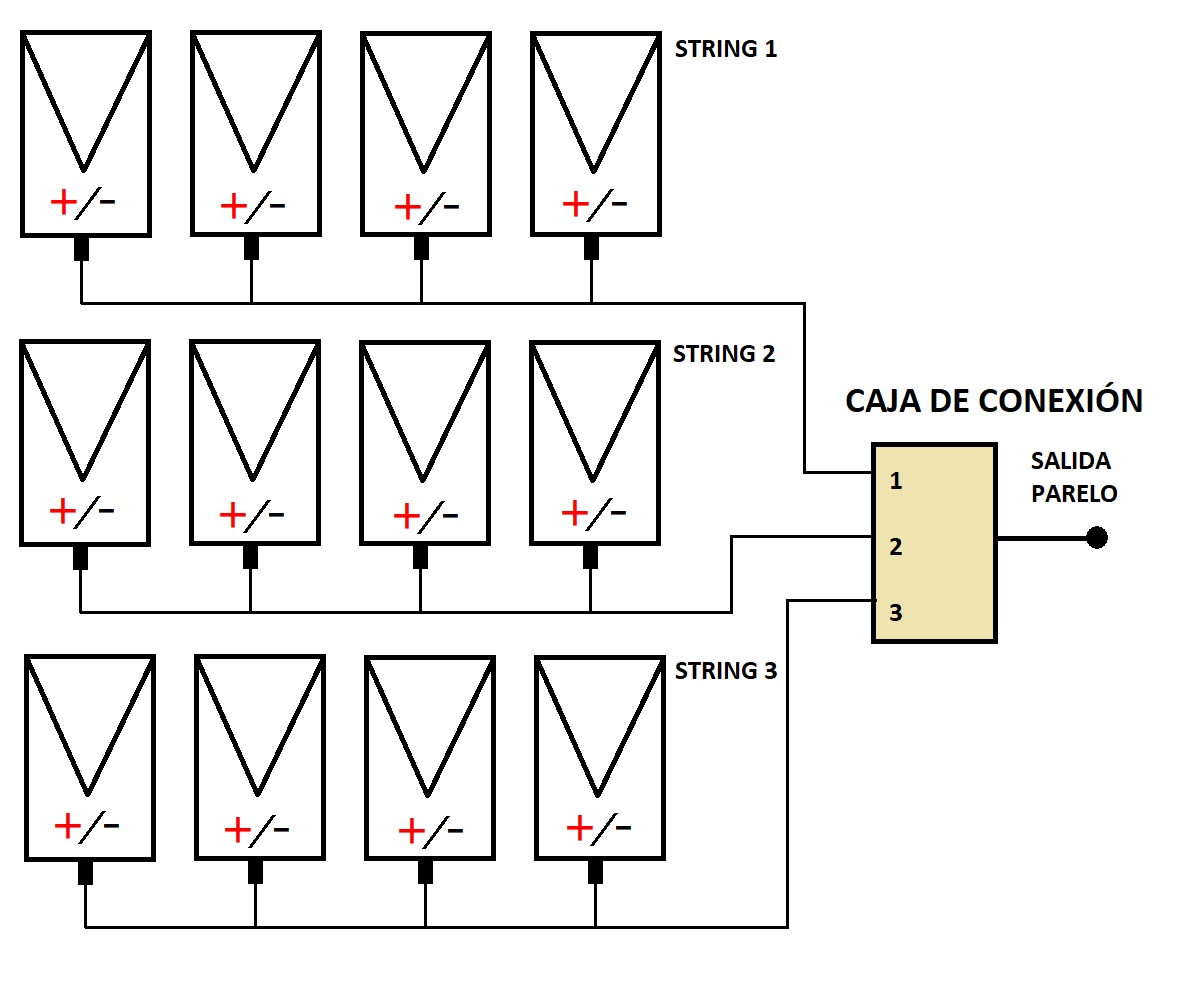

Y para poder conectar 2 o más string (ramales) en paralelo, se necesitará el uso de una Caja de conexión de manera que conectando la salida de cada string con un punto  de conexión diferente de la caja de conexión, la salida de esta será el resultado de la conexión paralelo de los diferentes string (ramales), de la siguiente forma:

Conexión a caja
