Descripción
Esta entidad representa cualquier tramo recto de tubería de cualquier circuito, material o uso y se insertan mediante el dibujo de tramos rectos de Líneas (3D) trazados entre dos puntos cualquiera de la instalación.
Conexiones
TeKton3D debe interpretar el dibujo de la instalación para construir el sistema matricial de cálculo, por este motivo es importante que las conexiones se realicen de forma precisa:
- Una línea sólo se puede conectar a otras líneas a través de sus extremos o puntos finales.
- Las líneas se conectan a los símbolos por medio de los puntos de conexión.
Para asegurar la conexión entre elementos debe hacerse uso de
los distintos tipos de
Puntos de referencia disponibles en la interfaz
gráfica (Automática
o Fija
), aunque el más útil es el
punto de Conexión que aproxima el cursor tanto a los extremos de las líneas
como a los puntos de conexión de los símbolos.
Se recomiendan las siguientes acciones a la hora de realizar el trazado de
las Tuberías que unen el Armario de colectores
con cada Superficie radiante en el módulo TK-SRR:
Superficies radiantes refrescantes del capítulo TK-ICA.
- Trabajar con un entramado igual al paso de tubo medio.

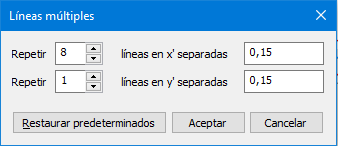

- Usar de la herramienta Insertar/Tubería/Líneas múltiples del menú Contextual con el número total de tuberías de ida/retorno que parten del armario de colectores y la separación igual al paso de tubo medio:
-
- En el caso de no coincidir ida/retorno de las tuberías de enlace con las tuberías de la superficie de suelo, invertir esta superficie usando la herramienta del menú Edición/Invertir.
Propiedades
El cuadro de propiedades de las tuberías es el mismo que el empleado para instalaciones de fontanería (capítulo TK-HS4), con algunas opciones bloqueadas por no tener sentido en este caso.
Como propiedades generales a todas las tuberías tenemos:
Referencia: Nos sirve para identificar esta entidad en los resultados. Las Etiquetas (menú Datos/Generales...) nos ayudan a generar este nombre de forma automática y con diferentes contenidos.
El cuadro de propiedades de las tuberías contiene las pestañas siguientes:
Excluir del cálculo: Al activar esta opción en estos elementos, se permite que no intervengan en el cálculo hidráulico pero aparecen en todos los documentos de resultados, listados, detalles, mediciones e IFC. Necesitan que se les fuerce el diámetro o/y el aislamiento térmico.
Marcar como elemento pendiente de revisión: Se añade una opción general de elemento que permite al usuario marcar elementos de forma que pueda localizarlos con facilidad bien para revisar sus datos, sus resultados, indicar el punto en el que se está modelando, diferenciar unos elementos de otros, etc.
Se trata de una propiedad que no altera ningún proceso de cálculo ni de obtención de resultados (mediciones, planos, etc.).
En los capítulos de hidráulica se puede utilizar por ejemplo para diferenciar las redes de impulsión y retorno en circuitos cerrados complejos. Las tuberías pendientes de revisar se marcan con una textura que da un efecto de línea discontinua.
Se añade un nuevo criterio de búsqueda en el panel Buscar para
localizar todos los elementos marcados como Elementos pendientes de
revisión.
Generales
En esta carpeta están los datos fundamentales para la definición de la tubería:
- Tipo de tramo: Esta opción está bloqueada en TK-ICA.
- Forzar material: Cuando no se utiliza esta opción, el programa asigna al tramo de tubería el tipo de material definido en los datos Generales, dependiendo del circuito de agua que se trate: impulsión o retorno.
- Cuando se fuerza un material se utilizará siempre independientemente del tipo escogido en los datos generales.
- Forzar diámetro: Esta opción permite elegir y fijar uno de los diámetros disponibles para el material seleccionado en la opción anterior, o bien para el dado en los datos generales.
- El proceso de cálculo no modificará el tamaño, aunque sí realizará las comprobaciones pertinentes y mostrará mensajes de error o advertencia si no se cumple alguna de las condicione de buen funcionamiento.
Geometría
El capítulo TK-ICA obtiene del dibujo las longitudes a escala exactas, teniendo en cuenta las diferencias de altura de sus nudos, no obstante es posible modificar estas longitudes con objeto de adaptar el cálculo o las mediciones a criterios externos. Para ello contamos con las dos opciones siguientes:
- Añadir: Se puede introducir un valor que se utilizará para sumárselo a la longitud medida a escala en el dibujo. Puede ser útil por ejemplo para añadir la longitud de tramos verticales que no hayamos representado gráficamente.
- Forzar: Este valor representa la longitud que utilizará el programa durante el cálculo y a la hora de generar las mediciones, aunque la medida en el dibujo sea diferente. Esta utilidad se usa cuando dibujamos la instalación de forma esquemática, y por tanto habrá que definir la longitud real de cada tramo.
Aislamiento
Este grupo de parámetros permite calcular las pérdidas térmicas de las tuberías. También sirve para especificar el nivel de aislamiento térmico que deberá llevar la tubería.
- Situación de la tubería: existen varias opciones:
- Discurre por el exterior del edificio.
- En el interior de locales acondicionados
- En el interior de locales no acondicionados.
- En aparcamientos y patinillos ventilados.
- En falsos techos y patinillos sin ventilar.
-
A partir de la versión
1.7.80.8 de TeKton3D, las tuberías situadas al exterior se
aislarán siempre, sea cual sea el valor de la temperatura del fluido que
circula por su interior.
- El lugar donde está situada la tubería se utiliza para estimar la temperatura ambiente durante el proceso de cálculo de pérdidas térmicas. Se considera que la temperatura exterior es la temperatura media del mes de enero correspondiente a la localidad de ubicación del edificio (con las correcciones por diferencia de altitud).
- En locales acondicionados la temperatura ambiente se toma igual a 20.0 °C, y en locales no acondicionados se aproxima a la media entre los 20.0 °C interiores y la temperatura exterior definida anteriormente.
- Cuando se escoge Situación exterior el programa supone que el aislamiento térmico tiene un recubrimiento de tipo metálico.
- Forzar temperatura ambiente: Es posible fijar un valor de la temperatura ambiente que rodea al tramo de tubería, con objeto de tenerla en cuenta en los cálculos de pérdidas de energía.
- Tubería empotrada en tabiques y suelos o en canaletas interiores: Deberá activarse esta casilla cuando se prevea que la tubería va a discurrir empotrada en tabiques, suelos o instalada en canaletas interiores. Esta opción influye en el cálculo de la transmitancia térmica
- Montaje mediante elementos de suspensión no aislados: Incrementa las pérdidas térmicas entre un 15% a un 25%, de acuerdo con UNE-EN ISO 12241.
- Tubería con revestimiento exterior metálico: modifica la resistencia superficial debida a la radiación y permite realizar la medición del material de revestimiento.
- Tramo de longitud inferior a 10 metros a partir de la conexión a la red general hasta el receptor: esta condición, junto a las de tramo empotrado y diámetro no superior a 25 mm, permite dimensionar el aislamiento térmico en 10 mm (IT 1.2.4.2.1.2 pto.7).
- Forzar aislamiento: Cuando no se fuerzan los parámetros
que describe el aislamiento térmico, el programa calcular el espesor adecuado
por alguno de los procedimientos especificados en la IT 1.2.4.2.1 del RITE
(procedimiento simplificado o alternativo, según la opción que el usuario
indique en Datos Generales)
teniendo en cuenta un material aislante de conductividad igual a la de
referencia ( 0,040 w/(m·K)). Si se desea tener en cuenta otros valores basta con marcar esta
opción y rellenar los dos campos siguientes:
- Espesor de aislamiento térmico: Medida del espesor de la coquilla aislante.
- Conductividad térmica: Conductividad térmica del material utilizado como aislamiento térmico.
Cálculo
Los parámetros disponibles en esta carpeta permiten establecer limitaciones de cálculo que influirán en el dimensionado del diámetro de la tubería.
En todos los casos se puede optar por tres opciones: Ninguno, valor general y valor particular.
- Ninguno: No se tendrá en cuenta esta limitación en el proceso de cálculo.
- Valor general: Se tendrá en cuenta el tipo de limitación definida para ese parámetro en los datos generales. Esta limitación general puede incluso no existir.
- Valor particular: En este caso se pide la introducción de un valor, que será el que se tendrá en cuenta para el dimensionado de este tramo exclusivamente.
Cuando se establecen varias limitaciones, el capítulo TK-ICA calcula el diámetro correspondiente a cada una de ellas quedándose con el mayor de todos.
- Limitación de velocidad de diseño: Establece la velocidad máxima del agua en la tubería.
- Limitación de pérdida de carga: Introduce la condición de no superar el valor de la pérdida de carga por unidad de longitud.
- Limitación superior de diámetro interior: Establece el valor máximo del diámetro interior.
- Limitación inferior de diámetro interior: Fija el diámetro interior mínimo del tramo.
- Longitud equivalente de accesorios: Este parámetro sirve para estimar las pérdidas de carga localizadas como un porcentaje sobre la longitud real del tramo.
- Forzar simultaneidad: Esta opción está bloqueada en el capítulo TK-ICA.
Temas relacionados
- Dibujar/Línea
(
). - Parámetros de rotulación.
- Datos/Generales - Materiales por defecto.
- Datos/Generales - Opciones de cálculo.
- Datos/Generales - Opciones especiales.
- Criterios de conexionado.
