Descripción
Al seleccionar una entidad de dibujo (en la interfaz gráfica 2D o 3D) podemos ver o editar algunas de sus propiedades geométricas, utilizando la herramienta, Propiedades geométricas. Además, habrá entidades que tendrán diferentes tipos de propiedades (por ejemplo, la información dada en las pestañas) según se encuentre esa entidad en la interfaz gráfica 2D o 3D.
En el caso de teclear la letra E sin tener una entidad
seleccionada, aparecerá un cuadro que nos ofrecerá información geométrica de
forma general (menú Herramientas/Información del dibujo...)
Esta opción está implementada en algunas aplicaciones, dentro del menú Edición, y también en el panel Herramientas gráficas/Comandos de edición.
Propiedades
El cuadro de diálogo de esta herramienta puede contener alguna de las siguientes pestañas, en función la naturaleza del elemento seleccionado:
- General.
- Geometría.
- Parámetros.
- Textura.
- Modelo.
- Hipervínculo.
- Imagen.
- Vínculo externo.
- Texto y Etiqueta.
- Texto multilínea.
- Cota.
- Puntero.
- Datos de gráfica.
- Opciones de gráfica.
- Datos esquema.
- Opciones de esquema.
- Sombreado.

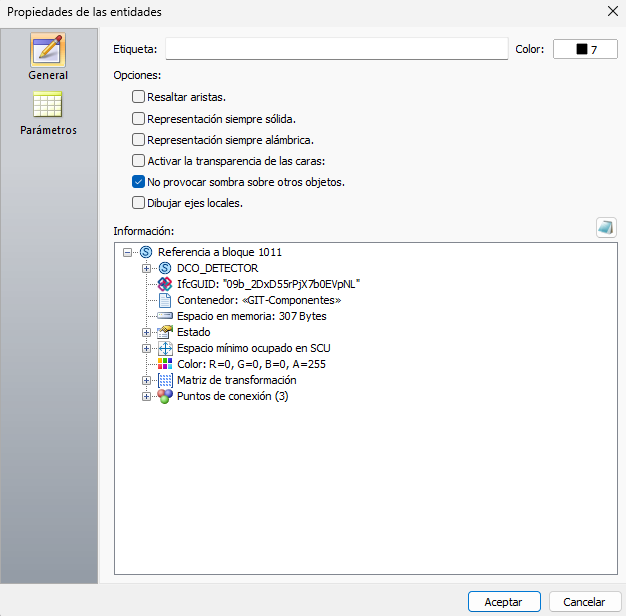

Pestaña General
En la siguiente imagen se muestra el contenido de las siguientes Opciones e Información geométrica de la entidad seleccionada:
En este caso podremos modificar su color y activar, o desactivar, las siguientes opciones de visualización:
- Resaltar aristas. Al activar esta opción, el borde del elemento se marca con una línea en color negro. Además, tiene relación con la herramienta del menú Ver/Ver u ocultar/Bordes de los elementos.
- Representación siempre sólida. De esta manera, el elemento se mantendrá con representación sólida aunque se cambie de forma general a modo Alámbrico para el resto de elementos.
- Representación siempre alámbrica.
- Activar la transparencia de las caras. Esta opción es útil cuando se quiere observar qué elementos existen detrás de otros, pero de forma puntual.
- No provocar sombra sobre otros objetos. Al activar esta opción en un elemento, las sombras que pueda producir no se tendrán en cuenta para los cálculos.
- No usar en detalles de proyección. Marca las entidades directas o pertenecientes a definiciones de bloque para que no entren en la rutina de proyección.
- Un ejemplo es activar esta característica en las rejillas de un bloque de difusor. Eso hará que se proyecte sólo el cuerpo con el marco pero no la rejilla, dejando un dibujo más limpio.
- En el caso de un Retrete, se puede dejar desactivado sólo en la tapa y en el depósito, evitando que se genere una proyección de toda la curva.
- Dibujar ejes locales. De forma puntual, podemos hacer que aparezcan los ejes locales de la entidad seleccionada si activamos esta opción.
Mediante el botón Exportar información a TXT se puede:
visualizar mejor el texto de la información, hacer una búsqueda de
información de forma más rápida y copiar y pegar texto.

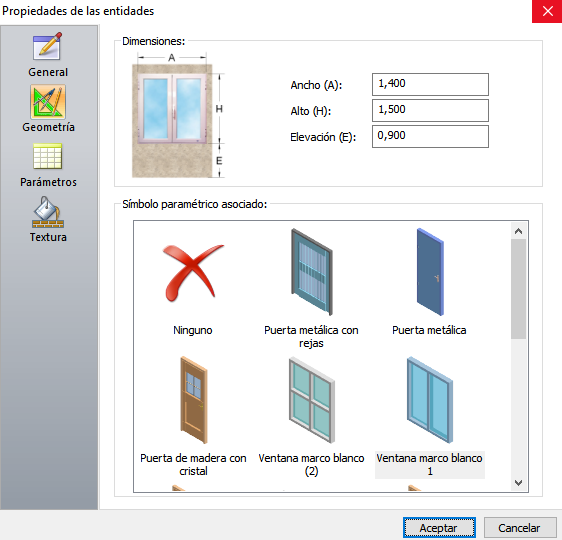

Pestaña Geometría
En este cuadro de diálogo podemos ver o modificar los datos referentes a la geometría de la entidad (aunque es mejor utilizar las opciones de sus propiedades o de la base de datos de ese elemento para modificarlos).
Los valores que se modifiquen se modificarán en el cuadro de propiedades de dichos elementos y, a su vez, se visualizarán los cambios producidos:
Los datos de esta pestaña serán diferentes en las figuras del
submenú Dibujar/Modelo 3D.
Pestaña Parámetros
Los bloques paramétricos mostrarán sus variables en esta pestaña y se podrán editar sus valores.
Algunos valores que se hayan
modificado en esta pestaña, podrán ser nuevamente ser modificados por el programa según las necesidades de los resultados o por estar relacionados con
características del Modelo de la Base de datos (por ejemplo, después de un proceso de
cálculo).
Los datos de esta pestaña serán diferentes en las figuras paramétricas del
submenú Dibujar/Modelo 3D.

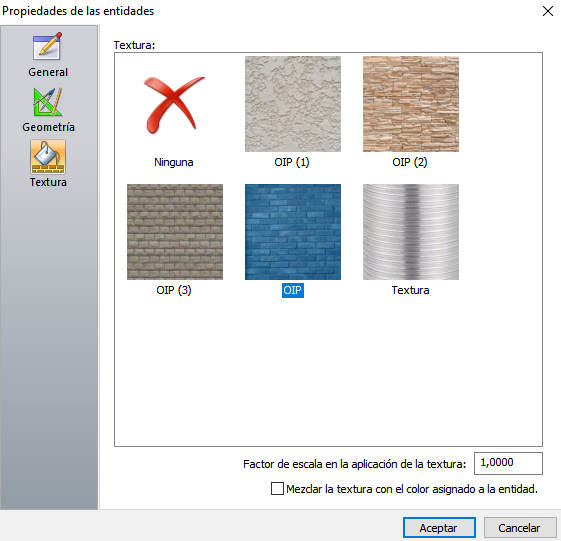

Pestaña Textura
En el caso de superficies, puede modificar su aspecto visual asignando una Textura diferente. En este cuadro aparecen los distintos archivos de texturas entre las que se podrán elegir:
Estos archivos se recogen en la opción del menú Herramientas/Gestión de texturas...; y se puede utilizar para añadir nuevas Texturas o archivos.
La imagen de la Textura se podrá modificar con las siguientes opciones:
- Factor de escala en la aplicación de la textura. Este valor hará que la escala de la imagen se aumente (valor < 1) o disminuya (valor > 1), respecto al tamaño original (valor = 1).
- Mezclar la textura con el color asignado a la entidad. El color asignado a una entidad dependerá de la opción seleccionada en el menú Herramientas/Opciones.../Representación 3D de cada capítulo de TeKton3D. Si la textura tiene zonas con trasparencias, al avivar esta opción, esta transparencia tomará el color de la entidad asignado.
Para ver el cambio producido en el aspecto del elemento, deberá tener activa la opción del
menú Ver/Ver u ocultar/Textura.

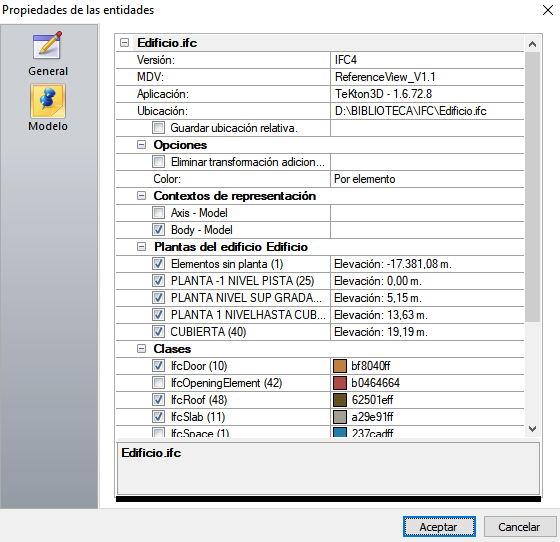

Pestaña Modelo
Las edición de la gran parte de las propiedades geométricas de una entidad insertada como Edificio IFC en el capítulo Edificio de TeKton3D se pueden gestionar mediante la Barra de vínculos.
No obstante, hay otras opciones que si se deben hacer desde este cuadro de diálogo; por ejemplo, Guardar la ubicación relativa de la ruta del fichero.

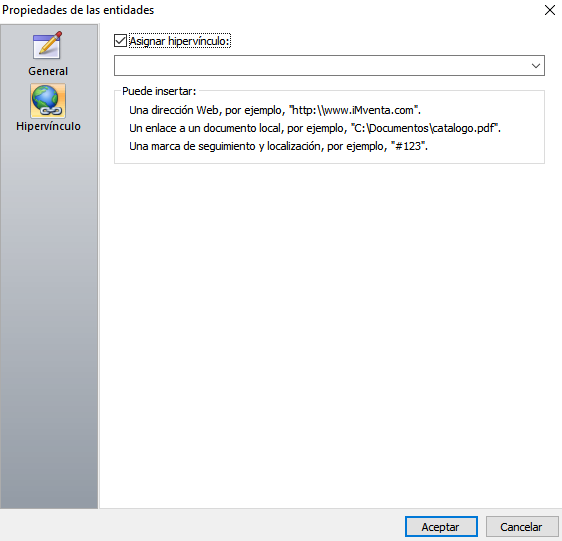

Pestaña Hipervínculo
Esta pestaña aparece de forma automática al dibujar una entidad del menú Dibujar. En muchos casos irá acompañada de otras pestañas que se comentan en los siguientes apartados.

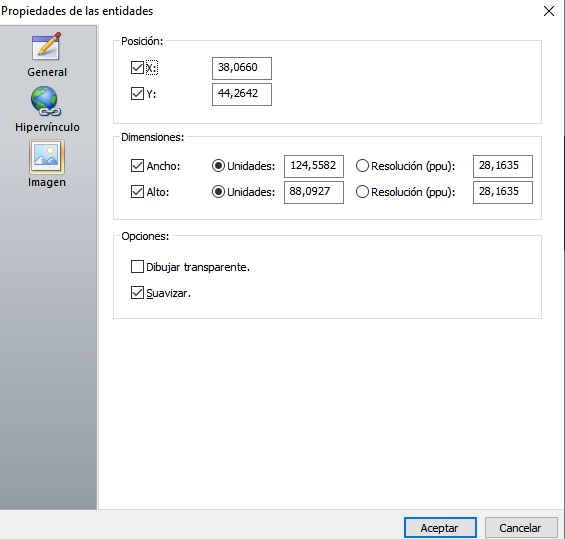

Pestaña Imagen
Esta pestaña que aparece junto con la pestaña Hipervínculo al seleccionar las propiedades geométricas de una Imagen (opción del menú Dibujar).
Además de informar sobre las coordenadas X e Y de la Posición del punto de Inserción y de sus Dimensiones, se podrán activar estas propiedades:
- Dibujar transparente.
- Suavizar.

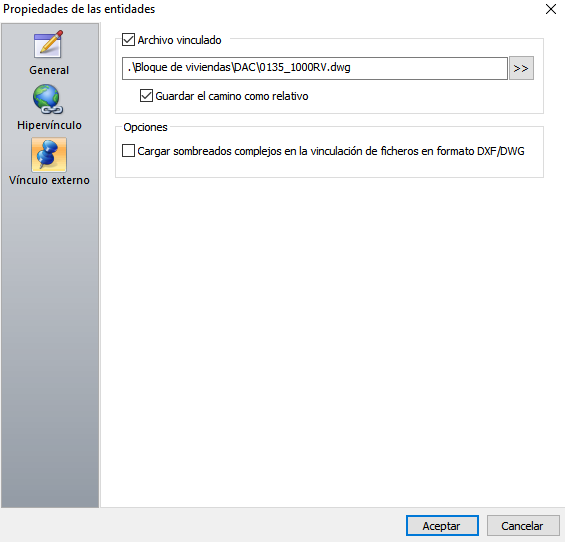

Pestaña Vínculo externo
Las propiedades geométricas de un Vínculo que se puede editar son:
- Conocer y modificar la ruta del Archivo vinculado.
- Guardar el camino como relativo, si se activa esta opción.
- Cargar sombreados complejos en la vinculación de los ficheros en formatos DXF/DWG.
Pestaña Texto
En la siguiente pestaña se podrán editar las características de las entidades del menú Dibujar/Detalles 2D/Texto...
El texto pegado en el entorno 3D, tendrá menos opciones de edición.
Texto multilínea
En la siguiente pestaña se podrán editar las características de las entidades del menú Dibujar/Detalles 2D/Texto multilínea...

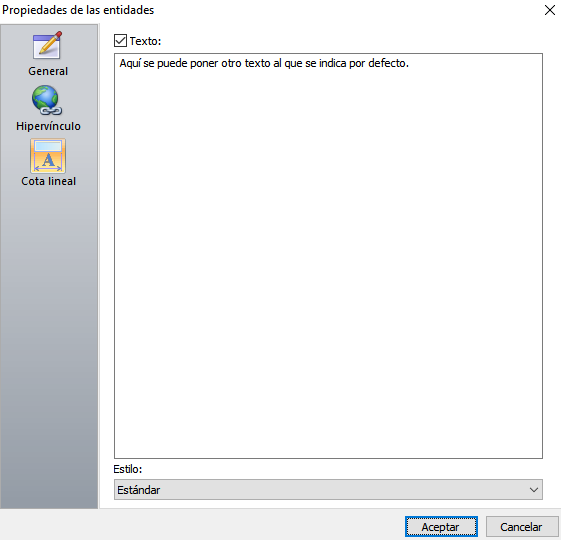

Pestaña Cota
En la siguiente pestaña se podrán editar las características de las entidades del menú Dibujar/Detalles 2D/Cota lineal.
Pestaña Puntero
En la siguiente pestaña se podrán editar las características de las entidades del menú Dibujar/Detalles 2D/Puntero.

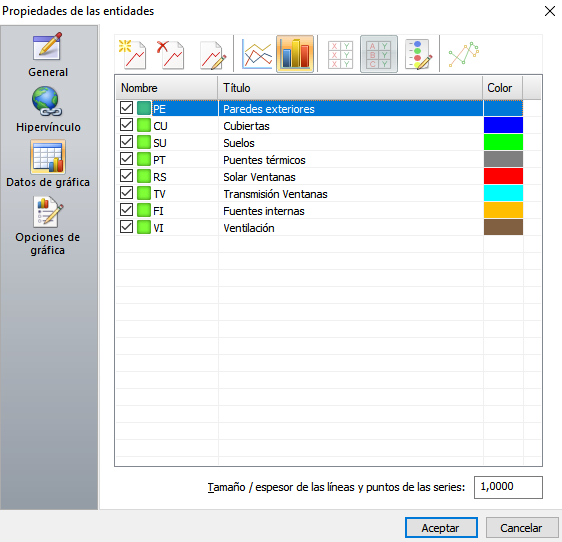

Pestaña Datos de gráfica
En la siguiente pestaña se podrán editar las características de las entidades del menú Dibujar/Detalles 2D/Gráfica...

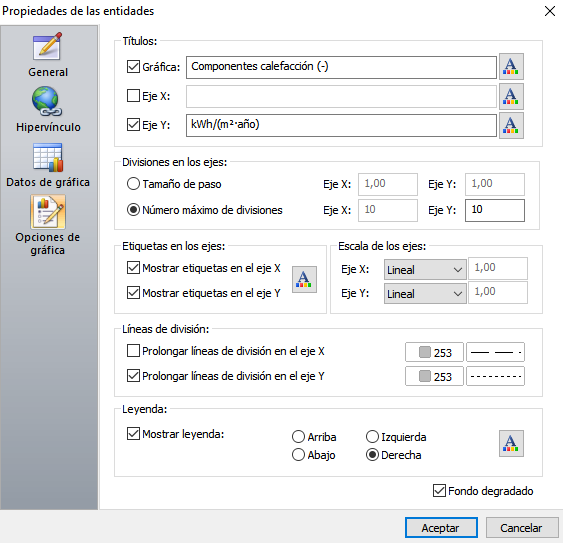

Pestaña Opciones de gráfica
En la siguiente pestaña se podrán editar las características de las entidades del menú Dibujar/Detalles 2D/Gráfica...

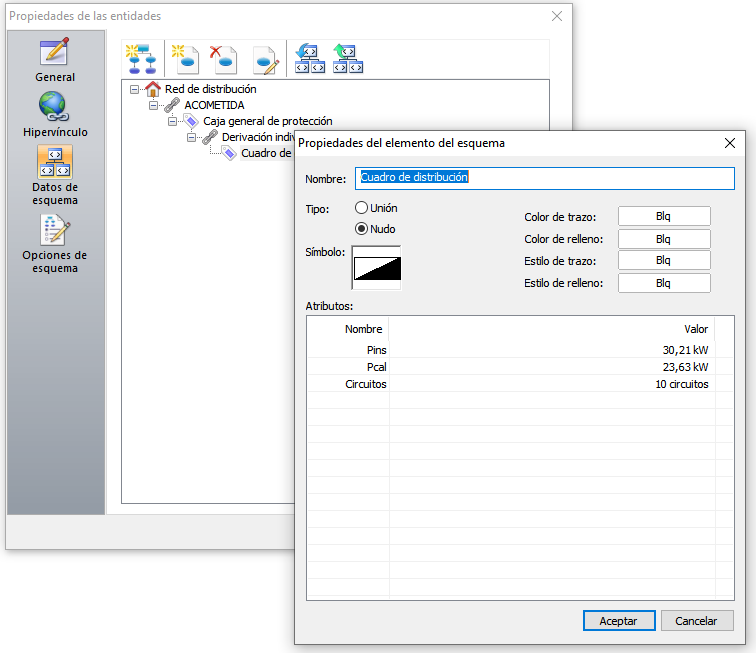

Pestaña Datos de esquema
En la siguiente pestaña se podrán editar las características de las entidades del menú Dibujar/Detalles 2D/Esquema...

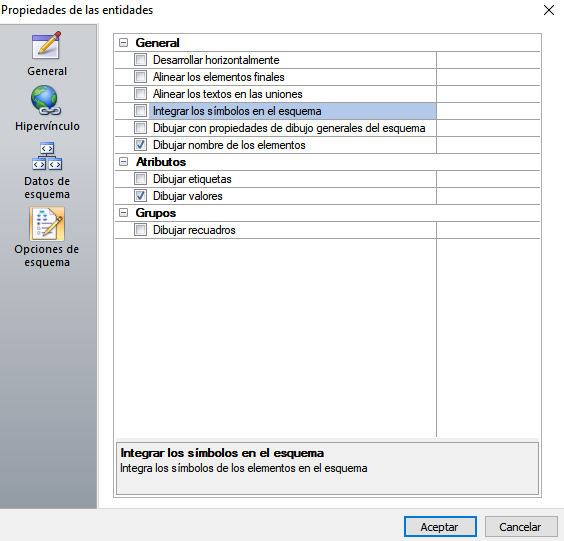

Pestaña Opciones de esquema
En la siguiente pestaña se podrán editar las características de las entidades del menú Dibujar/Detalles 2D/Esquema...

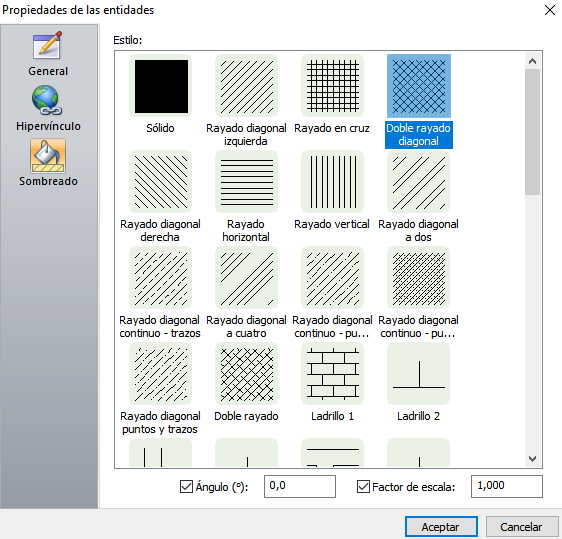

Pestaña Sombreado
En la siguiente pestaña se podrán editar las características de las entidades del menú Dibujar/Detalles 2D/Sombreado.
Ángulo (º). Se puede modificar el ángulo de la trama de la sombra, antes de dibujarla.
Factor de escala. Este valor hará que la escala del sombreado disminuya (valor < 1) o aumente (valor > 1), respecto al tamaño original (valor = 1).
