Descripción
El Croquis de localización permite ver sobreimpresionado en el
modelo tridimensional un diagrama con la orientación actual, la
localización y la posición del sol para la fecha y hora actuales.
La representación del esquema de localización y de la trayectoria del sol se
coloca automáticamente en la cota de rasante (antes se hacía en el cero
geométrico) y lo ajusta al tamaño del edificio.
Este posicionamiento es automático y no se puede cambiar salvo quitando
posibles entidades alejadas que estén provocando que el centro del esquema
no se dibuje sobre el edificio. En general se escala y mueve al centro del
modelo para abarcar todo (la escala depende del espacio ocupado por las
entidades del capítulo actual), pero se hace automáticamente y siempre a
nivel de cero geométrico.

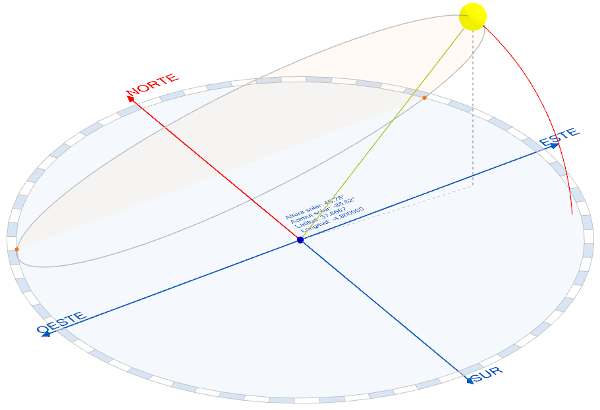

El croquis representa la dirección del Norte
en color rojo, y el resto de orientaciones Oeste, Sur
y Este en color azul. Cerca del origen muestra
información acerca de la geolocalización actual y los datos de
la posición solar para la fecha y hora actuales: Altura
solar, Acimut solar, Latitud y
Longitud.
El sol aparece representado como una
esfera de color amarillo, y en la posición relativa correspondiente a la fecha y
hora actuales. Así mismo, se representa un círculo con la trayectoria
del sol para el día completo, representando esferas de color naranja en
el amanecer y el ocaso. También se representa
en color rojo la curva de posición del sol para la hora actual a través de todos
los días del año.
Gráfico dinámico
El croquis de localización es un diagrama dinámico que cambia automáticamente
al cambiar alguno de los parámetros que lo definen. Puede modificar parámetros
como fecha, hora solar, orientación
del norte, latitud o longitud, y el
gráfico se actualizará ajustándose a las nuevas condiciones. Puede modificar
estos parámetros fácilmente mediante el panel de herramientas gráficas:
