ESwin Actualización Versión 1.8.0.8
Ya se encuentra disponible la nueva versión 1.8.0.8 de ESwin. Esta nueva actualización incorpora importantes mejoras en la interfaz de usuario, en la interfaz gráfica 3D, y en los procesos de cálculo y dimensionado de la estructura, mejorando el rendimiento general del programa.

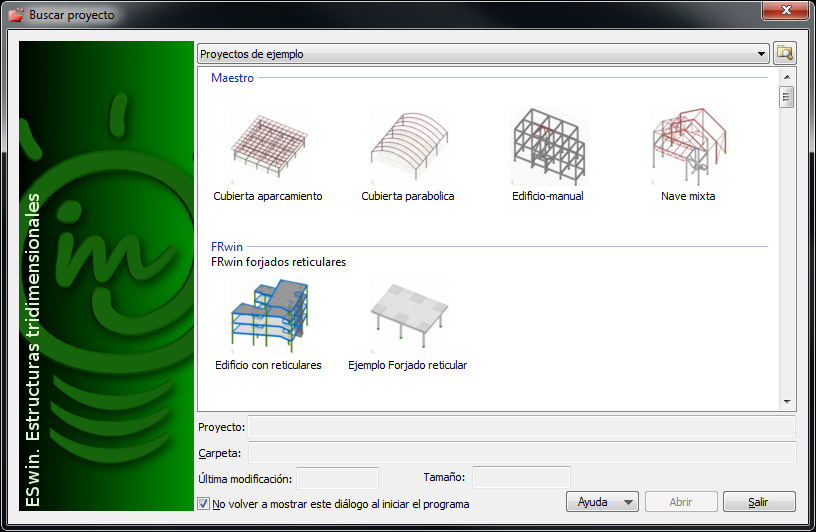

Cuadro de diálogo "Buscar proyecto"
Nuevo cuadro de diálogo accesible desde la opción de menú "Archivo / Buscar proyecto..." que permite acceder de forma rápida a los ejemplos del programa, o a proyectos editados anteriormente, facilitando la identificación de cada proyecto mediante la imagen en miniatura del modelo 3D.
El desplegable situado en la parte superior del cuadro de diálogo permite seleccionar tres opciones distintas:
- Proyectos de ejemplo: Visualiza todos los ejemplos instalados con la aplicación, agrupados por el módulo al que pertenecen.
- Proyectos abiertos recientemente: Visualiza los últimos 6 proyectos abiertos con el programa.
- Proyectos almacenados en carpeta. Permite seleccionar una carpeta donde se buscarán todos los proyectos almacenados, dicha búsqueda incluye las subcarpetas dentro de la carpeta seleccionada.

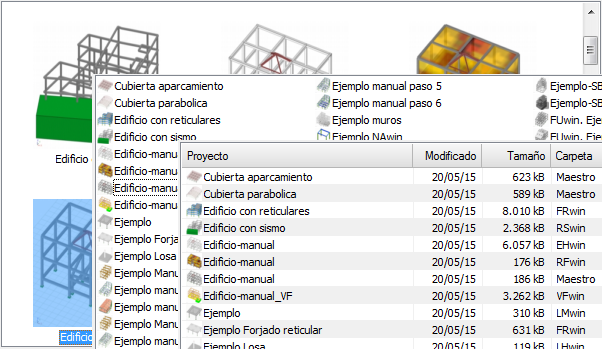

Accediendo con el botón secundario del ratón sobre la lista, permite alternar el modo de visualización de la lista entre vista de iconos, iconos pequeños, lista y detalle:
En la vista de detalle se muestran todos los datos del expediente asociado a cada proyecto. Pulsando en la cabecera de cada columna se ordenan los proyectos de forma alfabética por el contenido de dicha columna.
El cuadro de diálogo siempre aparece al ejecutar el programa. Para evitar esto, basta con activar el check "No volver a mostrar este cuadro de diálogo al iniciar el programa".
Cambios en la interfaz de usuario
Se crean dos nuevas barras de herramientas fijas para visualización de elementos y armaduras (antes eran barras desplegables). Además, se añade una nueva opción para alternar la visibilidad de elementos lineales (barras de cualquier material).

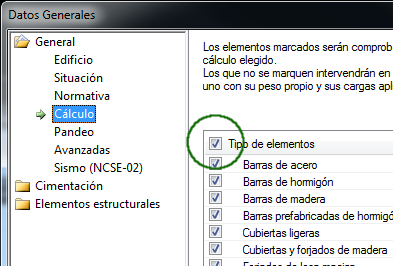

Se añade un check para marcar o desmarcar todos los elementos de la lista en la solapa "Cálculo" del cuadro de diálogo "Datos generales":
Cambios en la interfaz gráfica

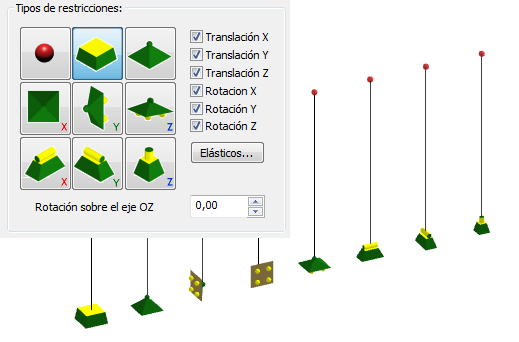

Se modifica la apariencia 3D de los nudos libres y nudos con alguna restricción:

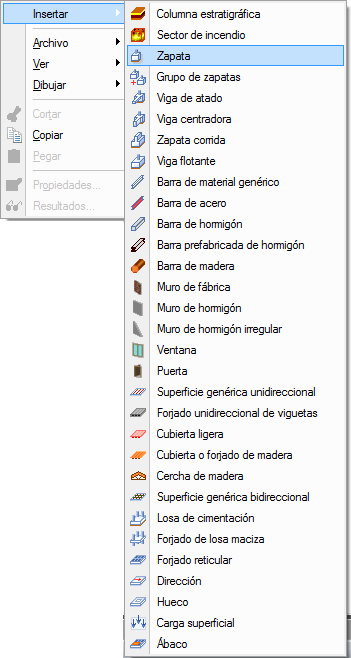

Se modifica el menú contextual de inserción de elementos, mostrando ahora el icono correspondiente a cada elemento, y completando todas las opciones disponibles.

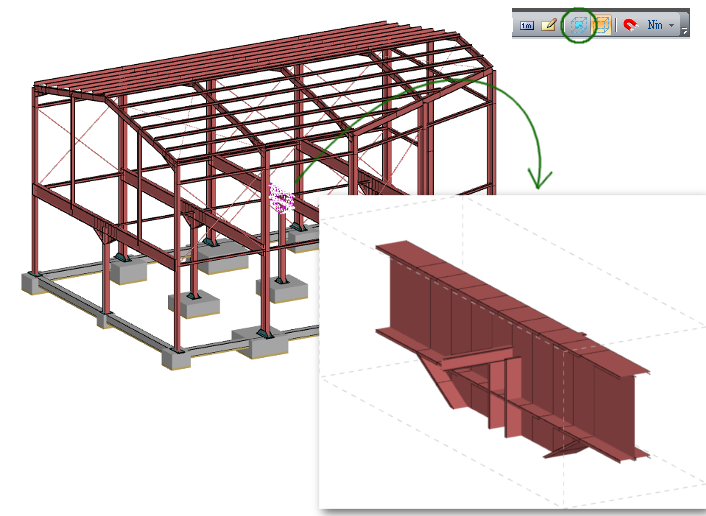

Nueva herramienta "Caja de recorte" que permite aislar una zona del modelo definida por las entidades seleccionadas, ocultando el resto del modelo y facilitando el trabajo en dicha zona:

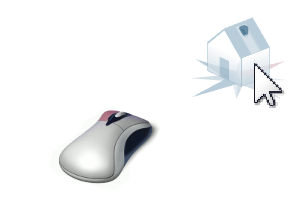

Nuevo icono punto de vista, ahora dinámico, permite cambiar el punto de vista con sólo tocar el lado de la casa desde donde queremos visualizar el modelo.
Nuevo acceso a las vistas predefinidas mediante las teclas del teclado numérico:

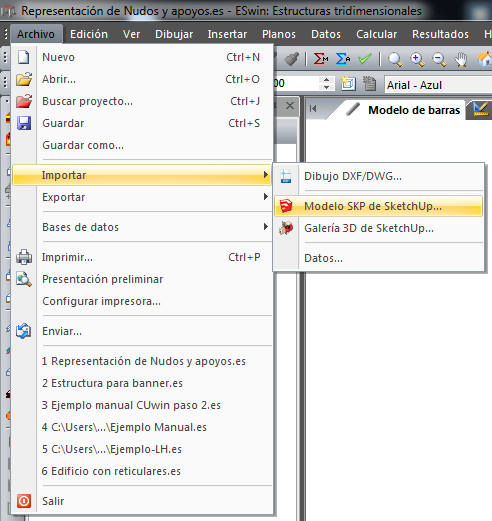

Se añaden opciones en el menú Archivo para importar y exportar ficheros en formato SKP correspondiente a Trimble SketchUp (R).
Mejoras en los procesos de cálculo, dimensionado y obtención de resultados
- Se mejora el rendimiento general del programa, tanto en el proceso de diseño como en los procesos de cálculo y dimensionado.
- Se soluciona un problema por el cual el detalle de ciertos forjados reticulares no mostraba correctamente la armadura en los ábacos.
- Se soluciona un problema por el cúal, en determinadas circunstancias, no se acotaban correctamente los redondos de armadura en los forjados unidireccionales integrados.
- Se amplía el detalle de las mediciones en la exportación a FIEBDC en zapatas y perfiles de acero.
- Se soluciona un problema por el cual las superficies de madera que se calculan como integradas en ciertos sistemas podían producir una salida inesperada del programa.
- Se mejora el cálculo y distribución de armadura en pilares circulares de hormigón.
- Se soluciona un problema por el cual podían aparecer resultados incorrectos en los listados de desplazamientos y comprobaciones de deformación relativa de elementos de acero, madera y prefabricados que estuviesen dentro de una superficie bidireccional o integrada.
- Se optimiza el cálculo de ciertas superficies integradas en caso de estar establecido el cálculo sísmico.
- Se corrige el problema por el que, en determinados casos, no funcionaba correctamente la opción "Optimizar según la naturaleza de la acción".
- Se optimiza el cálculo en elementos de tipo Muro de fábrica, y se solucionan problemas de generación de mecanismos.
