RAwin Actualización Versión 1.1.4.8
En esta nueva versión el programa dibuja los perfiles longitudinales en base a ramales previamente definidos. Un ramal está formado por un conjunto de tramos consecutivos.
Definición de ramales

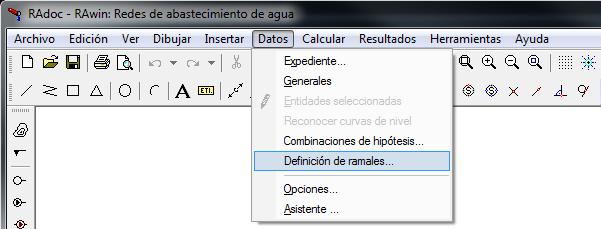

Los ramales se definen desde la nueva opción de menú "Datos->Definición de ramales":
Antes de ejecutar Datos->Definición de ramales es necesario seleccionar las entidades gráficas (tramos, válvulas, etc) que vayan a formar parte del ramal. Hay que seleccionar primero el elemento inicial y después el final, y si existen distintos caminos posibles, habrá que seleccionar alguna entidad intermedia para que RAwin identifique el camino correcto.

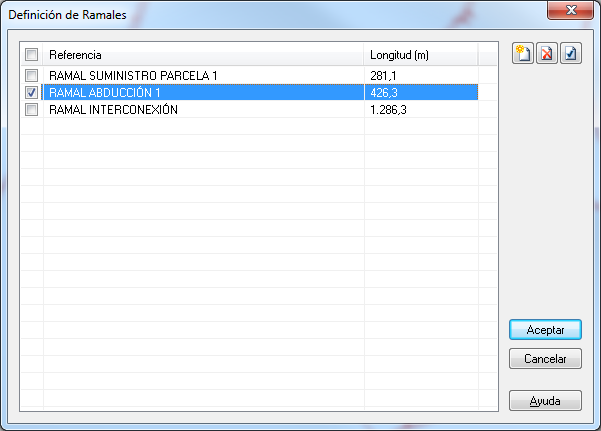

A continuación ejecutar el menú anterior y aparecerá este cuadro de diálogo:
El uso de los botones es el siguiente:
 |
Crea un nuevo ramal en base a las entidades gráficas seleccionadas en el momento de llamar al cuadro de diálogo. No es necesario seleccionar todas las entidades del ramal, basta seleccionar el inicio, el final y alguna entidad intermedia que identifique el camino deseado. |
 |
Elimina el ramal seleccionado en la lista. |
 |
Selecciona las entidades gráficas que forman parte del ramal, y si ha habido alguna modificación gráfica, incorpora al ramal las nuevas entidades que puedan estar en el camino seleccionado. |
También es posible cambiar el nombre de un ramal desde la propia lista de ramales.
La casilla de marcado que aparece en cada ramal sirve para indicar al programa cuáles son los ramales que se van a dibujar desde la opción de menú “Resultados->Dibujar perfiles longitudinales”.
Todos los ramales definidos se almacenan al guardar el documento, por lo que están disponibles para cualquier operación en sucesivos usos del programa.
Además la opción de selección de ramales permite realizar selecciones gráficas con objeto de modificar las propiedades de todos los elementos del ramal.
Trazado de perfiles longitudinales
El dibujo de los perfiles longitudinales se realiza en base a la lista de ramales previamente definida. Sólo se dibujan aquellos que estén activos con la señal de marcado.

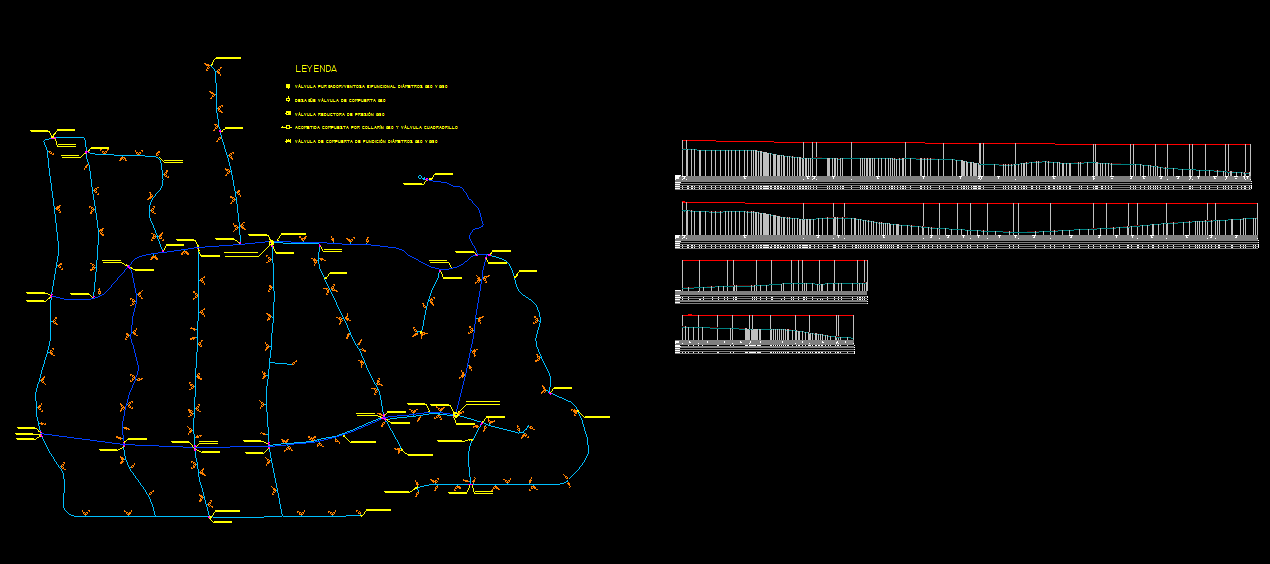

El programa recorrerá la lista de ramales y creará un perfil longitudinal por cada uno, representándolos todos uno encima de otro:
