SUwin Actualización Versión 1.2.6.8

Nueva actualización con mejoras relativas al diseño de redes y su exportación a programas CAD.

Interpretación de comienzo y fin de tramos de tuberías.

Se incluye un nuevo parámetro, desde la opción Datos->Datos generales -> Terreno, Final y comienzo del tramo de tubería y su cota respecto al pozo.

La representación en plana de la red siempre muestra de forma esquemática la tubería unida al pozo como una línea que conecta con el radio interior del mismo. Pero a efecto de calcular la longitud de un tramo parcial entre un pozo y el siguiente puede optar por una de estas dos opciones:

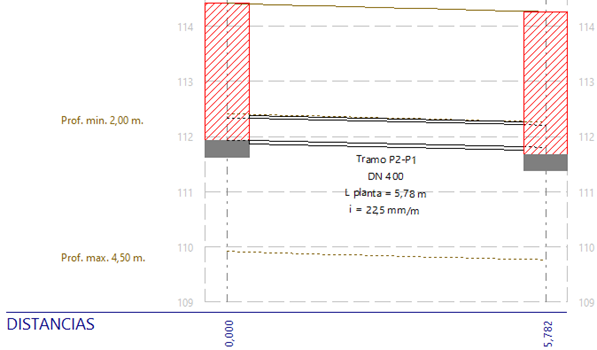

• En el eje central de pozo: se calcula la longitud horizontal del tramo como la distancia parcial desde el eje central del pozo aguas arriba hasta el eje central del pozo aguas abajo. La cota de tubería también se calcula en el centro como si se prolongase hasta ese punto.

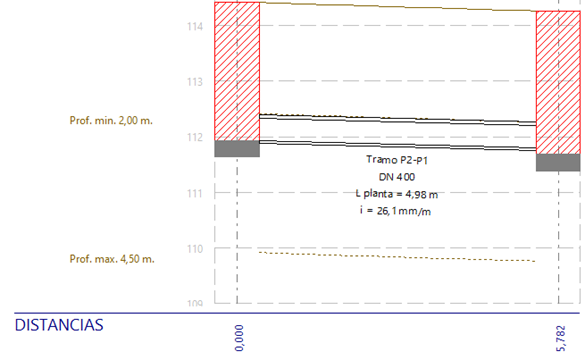

• En la generatriz del radio interior de pozo: se calcula la longitud horizontal del tramo como la distancia desde la salida del pozo aguas arriba (generatriz de radio interior) hasta la entrada al pozo aguas abajo (generatriz de radio interior). Se calcula como la distancia anterior y restando los radios de ambos pozos. la distancia horizontal calculada es independiente de la escala a la que estén dibujados los pozos. Las cotas de tuberías se calculan en el punto de corte con la generatriz del diámetro interior de pozos.

Exportar el diseño de la red con las cotas a programas CAD.

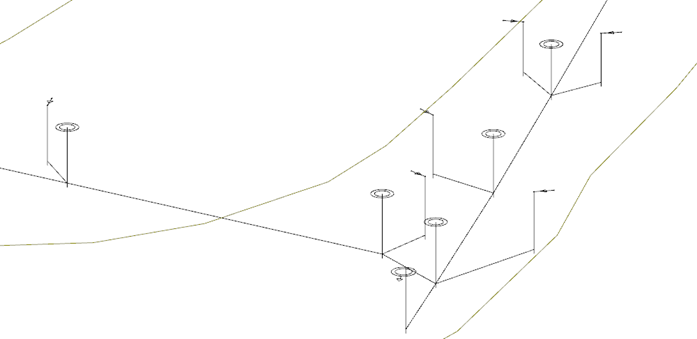

Se añade nueva opción para incorporar la cota de los elementos de la red de saneamiento al dibujo que se exporta en formato DXF o DWG. Se incluye el dibujo del eje central del pozo con la cota de terreno y excavación.

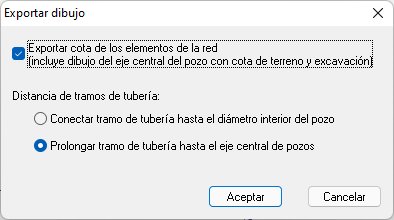

También puede decidir la forma de representar los tramos en el plano exportado: Dejando el tramo conectado al interior del diámetro del pozo, o bien extendiéndolo hasta el eje central del mismo.
