TK-DI. Detección de incendios

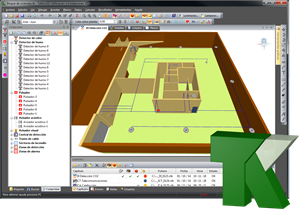

Módulo de TeKton3D para el diseño de instalaciones de detección de incendios.

Versión 1.6.91.8

Si tiene una licencia permanente y desea adquirir licencias adicionales marque la casilla de verificación. Máximo dos licencias adicionales por producto. Precio de la licencia adicional: 15% del precio de la licencia permanente, con un mínimo de 50€.

275,00

Consúltenos para tarifas académicas, descuentos por volumen y licencias temporales con cualquier configuración de programas o módulos.

Características generales

Facilita el diseño de instalaciones de detección de incendios según la normativa siguiente:

  • Norma UNE 23007-14. Sistemas de Detección y Alarma de Incendios.
  • RIPCI. Reglamento de Instalaciones de Protección Contra Incendios, en su apéndice 1: Características e Instalaciones de los Aparatos, Equipos y Sistemas de Protección Contra Incendios.
  • R.T.3.-DET. (Cepreven). Diseño e instalación de sistemas de detección automática y alarma de incendios.

Contiene herramientas para la definición de las zonas de detección y alarma en base a la sectorización que posea el edificio. A partir de esto, el usuario podrá situar los diferentes elementos de detección (detectores de humo, detectores térmicos y pulsadores) así como los dispositivos de alarma (acústicos, visuales), especificar la localización de la central de detección (analógica o convencional) y diseñar el cableado que unirá todos ellos.

Para finalizar el programa verificará si se cumplen las prescripciones de la normativa, y generará un documento de proyecto compuesto de memoria y mediciones así como varios planos de detalle.

Introducción de datos

Dispone de herramientas que permiten insertar en el modelo del edificio todos los elementos necesarios para definir la instalación de detección:

Barra de herramientas de insertar

  • Detector de Calor.
  • Detector de Humo.
  • Pulsador de alarma.
  • Avisador de alarma acústico.
  • Avisador de alarma visual.
  • Central de detección.
  • Cable.

Además, TK-DI dispone de un asistente para el dibujo automático de la distribución de los detectores en uno o varios recintos. Las características de la distribución se indican en las propiedades de cada recinto: tipo de detector, orientación de los ramales, distancia entre ramales y distancia entre detectores.

Distribución automática

Proceso de cálculo

El proceso de cálculo verifica en base a la normativa la validez de los siguientes puntos:

    • Zonificación: si sigue lo especificado en la Norma UNE 23007/14 para las zonas de detección.
    • Detectores: su situación dentro del espacio y distancia entre ellos. Se generará gráficamente las superficies de vigilancia de cada de detector.
    • Pulsadores: si están colocados a la altura adecuada y la distancia a recorrer hasta alcanzar un pulsador no supera el máximo permitido por la norma.
    • Dispositivos de alarma acústicos y visuales: Si se han instalado el mínimo que requiere la norma (dos de señales acústicas por edificio, 1 al menos por sector de incendio).
    • Central de detección: si la central atiende a un número no mayor de bucles o zonas que se hayan indicado, que los avisadores acústicos estén conectados a la central adecuadamente, que no se sobrepase el número de detectores por zona o bucle
    • Se advierten que no se han verificado aquellas verificaciones no marcadas en el diálogo de comprobaciones adicionales.

              Resultados

              Dispone de opciones para visualizar en el modelo del edificio las superficies de vigilancia de cada detector instalado:

              Superficies de vigilancia

              TK-DI permite crear un detalle en planta de la instalación del edificio completo o de cada una de las plantas que lo componen.

              Plano de distribución

              También permite generar los siguientes documentos y listados:

              • Listado de elementos: Lista de componentes usados y sus propiedades principales.
              • Memoria del proyecto: se detallan las características del edificio, se describe la instalación diseñada y los puntos de la normativa que se han comprobado.
              • Mediciones: Número de elementos de la instalación y metros de cable empleados.
              Especificaciones de productos
              Tipo Módulo TeKton3D
              Interfaz Gráfica Entrada de datos gráfica BIM 3D con detalles 2D
              Memoria de proyecto Sí (Documento HTML)
              Importa DXF/DWG Si
              Exporta DXF/DWG Si
