Datos Generales  - Hormigón Armado

Este cuadro de diálogo está disponible con licencia del módulo EHwin - Estructuras de hormigón armado.

Este cuadro de diálogo se encuentra dentro de Datos -> Generales, en el grupo Elementos estructurales.

En esta solapa aparecen opciones generales para el armado de barras de hormigón:

• No utilizar redondos de 14 mm de diámetro. La Instrucción EHE recoge la posibilidad de emplear barras Ø14, sin embargo, es un diámetro que en muchas zonas se encuentra en desuso. Esta opción evita la utilización de dicho diámetro.
• Homogeneizar secciones de pilares en orden ascendente. Esta opción hará que los pilares de hormigón puedan evolucionar a secciones mayores en sentido ascendente. El paso de una sección inferior a una mayor podría justificarse por cálculo de los pilares en sí, pero comprometerá el comportamiento del nudo, especialmente en estructuras sometidas a acción sísmica, en las que pueda darse una inversión de momentos.

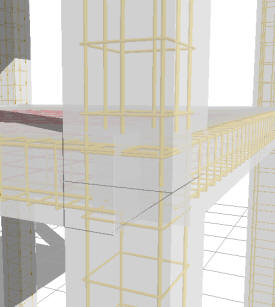

• Homogeneizar armado de pilares en orden descendente. Si se desactiva esta opción, el programa armará los pilares con el acero estrictamente necesario por cálculo, no teniendo en cuenta la continuidad de armado con respecto a las plantas superiores. Esta opción puede disminuir el armado de los pilares, ya que es frecuente en edificios con varias alturas que el momento flector sea alto en la última planta y penalice el armado de las demás. Sin embargo, en los nudos en los que el pilar pasa a tener más barras, hay que ejecutar algún tipo de solución que garantice el anclaje de las barras nuevas, lo cual no siempre es viable desde el punto de vista práctico:
  • Si el diámetro de las barras añadidas es bajo (Ø12) y no se prevén cargas dinámicas, puede que el canto del forjado de planta sea suficiente para justificar el anclaje.
  • En caso contrario, habrá que prever unas esperas en el pilar de la planta inferior.

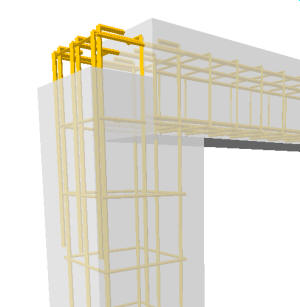

• Empalmar la armadura de pilares de última planta con sus vigas correspondientes. Con esta opción activada, el programa intentará anclar la armadura de los pilares de la última planta en las vigas que arrancan en las cabezas de éstos.

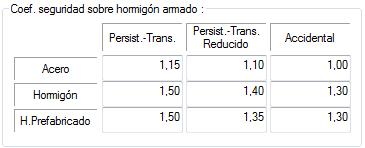

• Coeficientes de seguridad sobre hormigón armado. En este cuadro deberá definir los coeficientes de minoración de la resistencia de los materiales de barras de hormigón armado y pretensado. Los coeficientes se definen para tres casos:
  • Situación persistente o transitoria: se aplicará en comprobaciones de Estado Límite Último relacionadas con hipótesis de cálculo sin cargas accidentales, si no se cumplen las condiciones para aplicar un coeficiente reducido.
  • Situación accidental: se aplicará en comprobaciones de Estado Límite Último relacionadas con hipótesis de cálculo de carácter accidental (por ejemplo, la hipótesis sísmica).
  • Persistente - Transitoria (coeficiente reducido): aplica un coeficiente menor a las situaciones persistentes o transitorias, siempre que se cumplan las condiciones establecidas por la Instrucción EHE en los apartados 15.3.1 y 15.3.2:
    • Para reducir el coeficiente del hormigón:
      1. que la ejecución de la estructura se controle con nivel intenso, de acuerdo con lo establecido en el Capitulo XVII y que las desviaciones en la geometría de la sección transversal respecto a las nominales del proyecto sean conformes con las definidas explícitamente en el proyecto, las cuales deberán ser, al menos, igual de exigentes que las indicadas las indicadas en el apartado 6 del Anejo nº 11 de la Instrucción EHE, y
      2. que el hormigón esté en posición de un distintivo de calidad oficialmente reconocido, connivel de garantía conforme con el apartado 5 del Anejo nº 19 de la Instrucción EHE, o que formen parte de un elemento prefabricado que ostente un distintivo de calidad oficialmente reconocido conforme con el citado apartado.
    • Para reducir el coeficiente del acero:
      1. que la ejecución de la estructura se controle con nivel intenso, de acuerdo con lo establecido en el Capitulo XVII y que las tolerancias de colocación de la armadura sean conformes con las definidas explícitamente en el proyecto, las cuales deberán ser, al menos, igual de exigentes que las indicadas en el apartado 6 del Anejo nº 11 de la Instrucción EHE.
      2. que las armaduras pasivas o activas, según el caso, estén en posesión de un distintivo de calidad oficialmente reconocido, con nivel de garantía conforme con el apartado 5 del Anejo nº 19 de esta Instrucción, o que formen parte de un elemento prefabricado que ostente un distintivo de calidad oficialmente reconocido con nivel de garantía conforme con el citado apartado
      3.  que el acero para las armaduras pasivas esté en posesión de un distintivo de calidad oficialmente reconocido.
