Datos/Generales...	Ayuda TK - Edificio

---

Esta opción de menú muestra un cuadro de diálogo en que podemos especificar los siguientes apartados de los datos generales del proyecto:

	Capítulo.
	Localización y actividad.
	Materiales y elementos constructivos.
	Puentes térmicos.
	Protección frente al ruido.
	Protección frente a la humedad.
	Opciones por defecto.
	Etiquetas.
	Administración.

Capítulo

En este apartado, común al resto de capítulos,  puede definirse y editarse el Nombre del capítulo (Edificio, por defecto), y la ruta de acceso del archivo denominada, Fichero.

Los siguientes campos solamente serán editables desde el capítulo, Edificio. Para el resto de capítulos serán solo de lectura.

Compatibilidad con normativas derogadas: Las opciones que aparezcan en esta zona permiten aplicar, o no, la normativa derogada a los cálculos y comprobaciones según el capítulo en cuestión:

• Aplicar RITE 2007 anterior a RD 238/2013.
• Aplicar CTE DB-HE anterior a Orden FOM/1635/2013.
• Aplicar CTE DB-HS anterior a Orden FOM/588/2017.
• Aplicar Factores de paso de Energía Final anteriores a 2016.

Exportación de mediciones: Con estas opciones podemos indicar qué campos deseamos exportar en las meliones:

• Exportar las líneas de medición, sin los identificadores ifcGUID.
• Exportar identificadores ifcGUID en las líneas de medición.

Siempre que se comience un nuevo proyecto estas opciones aparecen desactivadas, aplicándose por tanto la normativa vigente.

Respecto a la compatibilidad con normativas derogadas, el capítulo "HS4-Instalación de fontanería"  tiene otro apartado, denominado General, con más opciones, y que se encuentra en su cuadro de diálogo del menú Datos/Generales...

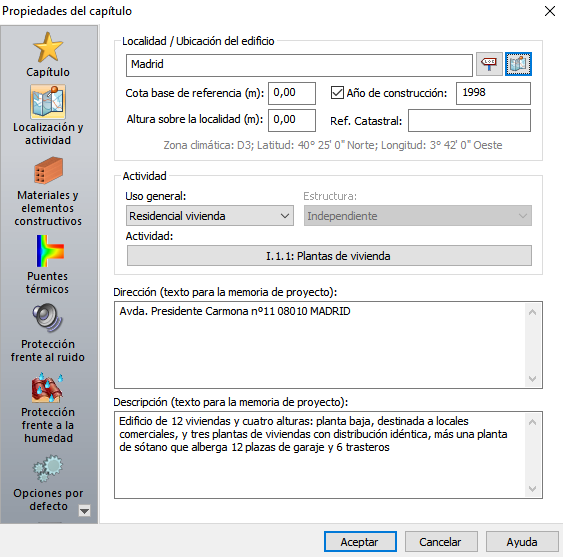

Localización y actividad

En este apartado se encuentran las opciones generales referentes a la ubicación, configuración y uso del edificio:

• Localidad / Ubicación del edificio: La localidad se debe seleccionar del listado que incluye la base de datos de Localidades del programa, mediante el botón que da acceso a dicha base (situado a la derecha del campo que muestra la localidad elegida). De esta manera, estamos proporcionando los datos climáticos necesarios para los cálculos energéticos del edificio (TK-HE1, TK-HE0, TK-CDT…) que se obtiene de dicha base de datos y de los archivos climáticos correspondientes.
  La lista de localidades contiene por defecto las capitales de provincia españolas y, al ser abierta, se puede añadir cualquier otra.
  La selección de la localidad (con el botón Localización exacta del edificio) nos permitirá ajustar afinar la posición del edificio utilizando para ello mapas del catastro, callejeros o fotos satélite obtenidas en línea de servicios WMS. Esta función se puede configurar a través del menú Datos/Localización.

La función del botón Localización exacta del edificio es la misma que la del botón, Definir latitud, longitud y orientación del norte (), de la Barra de Propiedades 3D (en la Solapa Sombras ).
Además, recordar que si se va a Exportar a la herramientas oficiales, deberá seleccionar una localidad con el mismo nombre que la base de datos de dicho programa.

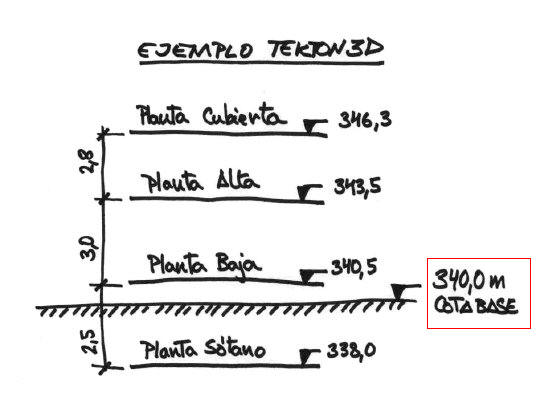

• Cota base de referencia (m): Es la cota o altura de referencia que servirá como base al proyecto. Es conveniente dar la rasante principal del terreno. Este valor tiene relación con la propiedad de cada planta, Elevación. No obstante, este valor se puede dejar por defecto como cero.

• Altura sobre la localidad (m). Esta opción indica el desnivel entre la altura de la parcela donde se localiza el edificio y la localidad indicada en el desplegable anterior; determinando la zona climática, de acuerdo con las tablas B.1 y B.2 del DB HE1. El valor será positivo o negativo en función de si el terreno del edificio se sitúa por encima o por debajo, respectivamente, de la cota de la localidad del archivo de la Base de datos antes seleccionada. Por ejemplo, para considerar Motril (cota 45 msnm) respecto a la cota de Granada (cota 754 msnm) habría que poner un valor de -709 m.

• Año de construcción: Cuando se activa esta casilla, TeKton3D considera que el ámbito del proyecto es una obra de reforma o rehabilitación, y habilita el cuadro de texto para introducir el año de construcción del edificio. Este dato es importante a tener en cuenta ya que los procesos de comprobación HE0 y HE1 para obras de reforma son distintos a los realizados para edificios nuevos.

• En el caso de activar esta opción, el programa comprueba automáticamente el punto 2 del apartado 2.2.2. El usuario deberá tener en cuenta las comprobaciones particulares que se indican en ese apartado para los elementos constructivos.

• Uso general: Esta opción permite definir un uso general asociado al edificio. Esta opción influye en la elección de los valores límite que deben compararse con los del edificio para determinar si se cumple o no la limitación de la demanda energética. También es aplicable en otros capítulos, como TK-SI, donde determina el uso por defecto de los sectores de incendio.

• Estructura: Para el caso de viviendas unifamiliares, se puede especificar si la vivienda comparte estructura horizontal, vertical, o ambas con otras viviendas. Esta opción determina la aplicabilidad de la opción simplificada para la justificación del nivel de aislamiento acústico en viviendas unifamiliares adosadas, según CTE-DB-HR Anejo J.

• Actividad: Define la actividad por defecto para los espacios en los que no se asocie una en concreto. La actividad es el uso específico que se le da a un espacio, y contiene una serie de datos característicos (ocupación, iluminación, condiciones operacionales, etc.) que afectan a varios módulos de TeKton3D (CDT, HR, HS3, SI), pero no se aplica en la justificación de la limitación de la demanda energética. Las actividades disponibles se gestionan en Archivo->Bases de datos->Actividades.

• Dirección (texto para la memoria del proyecto): en este campo se pueden incluir los datos referentes a la situación exacta del edificio o instalación.

• Descripción (texto para la memoria del proyecto): en este apartado se puede escribir un texto que describa brevemente el edificio, para incluirlo en la memoria generada por el programa.

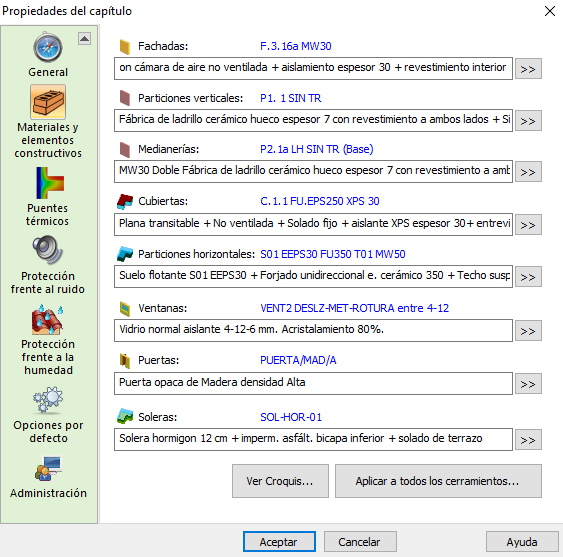

Materiales y elementos constructivos

Relación de materiales y tipos constructivos que se utilizarán por defecto en los cerramientos del edificio (fachadas, particiones verticales, medianerías, cubiertas,....). Deben ser los tipos más utilizados en nuestro proyecto o edificio, ya que serán los que se asignen inicialmente por defecto. Por ejemplo, si seleccionamos en fachadas TABIQUE-01 (Tabique doble capa ladrillo hueco 7cm con aislante), todas las fachadas que insertemos en nuestro proyecto estarán constituidas inicialmente por este elemento. Este tipo constructivo podrá ser modificado o cambiado por otro con posterioridad.

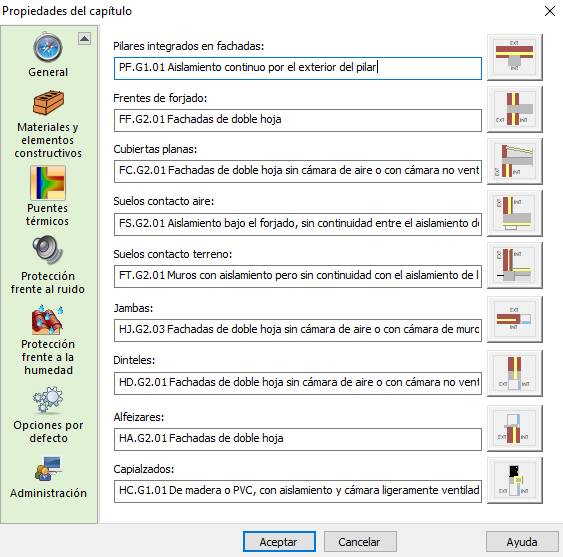

Puentes térmicos

Relación de soluciones constructivas para los puentes térmicos se utilizarán por defecto en el edificio (pilares integrados en fachadas, encuentros entre fachadas y otros cerramientos, contorno de huecos,...). Deben ser los tipos más utilizados en nuestro proyecto o edificio, ya que serán los que se asignen por defecto.

Tanto los puentes térmicos formado por los pilares integrados en las fachadas como los producidos por el contorno de los huecos se podrán definir de forma individualizada en los cuadros de propiedades de cada cerramiento.

Para modificar una solución constructiva pulse el botón en el que aparece su representación esquemática y seleccione una de las opciones disponible. El catálogo de soluciones se ha extraído del documento de apoyo del código técnico "DA - DB- HE / 3 Puentes térmicos".

Para definir soluciones constructivas que no estén contempladas en dicho catálogo siga el método de definición de  Puentes térmicos de usuario.

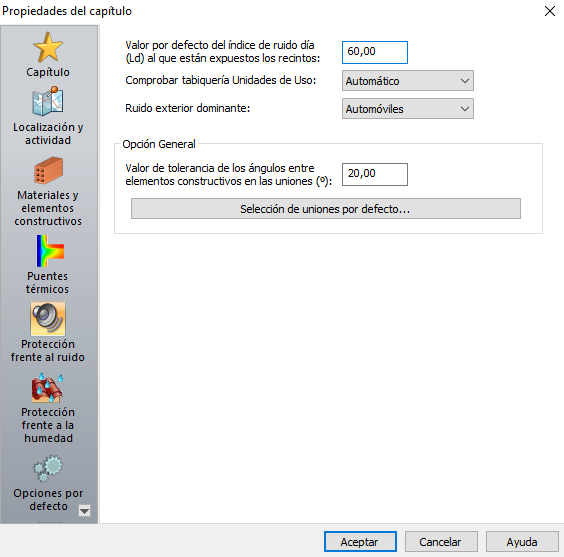

Protección frente al ruido

Esta solapa aparecerá cuando tenga instalado y licenciado el módulo "TK-HR: Protección frente al ruido":



• Índice de ruido día (Ld): Índice de ruido asociado a la molestia durante el periodo día y definido como el nivel sonoro medio a largo plazo, ponderado A, determinado a lo largo de todos los periodos día de un año. Se expresa en dBA. (Definición procedente de la Ley 37/2003 de 17 de noviembre, del Ruido). El valor del índice de ruido día, L_d, puede obtenerse en las administraciones competentes o mediante consulta de los mapas estratégicos de ruido.
• El ruido exterior dominante es el de aeronaves: Esta opción debe marcarse en el caso de edificios que por su ubicación el ruido exterior dominante provenga de aeronaves; este dato hace que el aislamiento acústico a ruido aéreo entre recinto protegido y exterior (D_2m,nT,Atr) se incremente en 4 dB con respecto a la tabla 2.1 del CTE-DB-HR.
• Comprobar tabiquería unidades de uso: Esta opción permite elegir si comprobar o no la tabiquería de cada unidad de uso del proyecto:
  • Automático: En función del  uso del edificio se comprobará la tabiquería (en el uso residencial, ya sea público o privado)
  • No comprobar tabiques: nunca se comprueba la tabiquería, independientemente del uso.
  • Comprobar tabiques: siempre se comprueba la tabiquería, independientemente del uso.

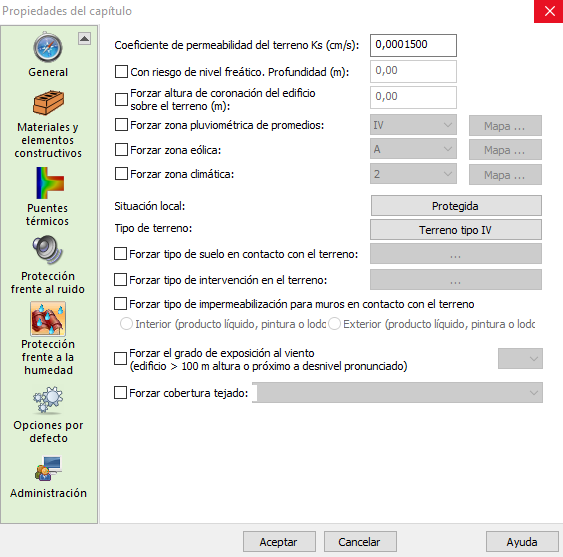

Protección frente a la humedad

Este cuadro de diálogo contiene las principales opciones del módulo TK-HS1, Protección frente a la humedad, y sólo estará operativo cuando este módulo se encuentre licenciado.



• Coeficiente de permeabilidad del terreno Ks (cm/s): Según el CTE-DB-HS1, apéndice A: «parámetro indicador del grado de permeabilidad de un suelo medido por la velocidad de paso del agua a través de él. Se expresa en cm/s. Puede determinarse directamente mediante ensayo en permeámetro o mediante ensayo in situ, o indirectamente a partir de la granulometría y la porosidad del terreno».
• Se usa para el cálculo de grado de impermeabilidad para muros y suelos.
• Con riesgo de nivel freático. Profundidad (m): Cuando se considere que los muros y suelos en contacto con el terreno estén próximos al nivel freático  se deberá introducir la profundidad a la que se encuentra. El nivel freático es el valor medio anual de la profundidad con respecto a la superficie del terreno de la cara superior de la capa freática.
• Este dato se usa para el cálculo de grado de impermeabilidad para muros y suelos.
• Forzar altura de coronación del edificio sobre el terreno (m): Se calcula la altura de coronación del edificio con la altura máxima de las cubiertas, si no tiene cubierta se obtiene con la altura máxima de los espacios del proyecto. Si considera otra altura deberá forzar este dato para introducirlo a mano.
• Este dato se usa para el cálculo del grado de exposición al viento que a su vez se usa para calcular el grado de impermeabilidad de las fachadas.
• Forzar zona pluviométrica de promedios:  Toma los valores I, II, III, IV y V obtenido del mapa de zonas pluviométricas Figura 2.4 Zonas pluviométricas de promedios en función del índice pluviométrico anual del Documento Básico HS Salubridad.
• Este dato se obtiene automáticamente de la base de localidades en función de la localidad seleccionada para el proyecto. Si se desea un valor diferente deberá forzarlo.
• La zona pluviométrica de promedios es la zona geográfica que engloba todos los puntos que tienen un índice pluviométrico anual, p, comprendido dentro del mismo intervalo de los siguientes:
  • zona I cuando p > 2000 mm
  • zona II cuando 1000 mm < p ≤ 2000 mm
  • zona III cuando 500 mm < p ≤ 1000 mm
  • zona IV cuando 300 mm < p ≤ 500 mm
  • zona V cuando p < 300 mm
• Este dato se usa para calcular el grado de impermeabilidad de las fachadas.
• Forzar zona eólica: Toma los valores A, B y C obtenido del mapa eólico Figura 2.5 Zonas eólicas del Documento Básico HS Salubridad.
• Este dato se obtiene automáticamente de la base de localidades en función de la localidad seleccionada para el proyecto. Si se desea un valor diferente deberá forzarlo. La Zona eólica es la zona geográfica que engloba todos los puntos que tienen un valor básico de la velocidad del viento, V, comprendido dentro del mismo intervalo de los siguientes:
  • zona A cuando V = 26 m/s
  • zona B cuando V = 27 m/s
  • zona C cuando V = 29 m/s
• Este dato se usa para el cálculo del grado de exposición al viento que a su vez se usa para calcular el grado de impermeabilidad de las fachadas.
• Forzar zona climática: Toma los valores 1, 2 y 3 obtenido del mapa de zonas climáticas de la norma UNE 127.100 y UNE 136.020. La zona 3 se considera zona climática desfavorable.
• Este dato se obtiene automáticamente de la base de localidades en función de la localidad seleccionada para el proyecto. Si se desea un valor diferente deberá forzarlo.
• Este dato se usa para el cálculo de pendiente mínima para cubiertas inclinadas con tejado de tipo teja , o bien longitud faldón mayor o igual a 6.5 m sin capa de impermeabilización según norma UNE 127.100 (teja de hormigón)  o UNE 136.020  (teja cerámica)
• Situación local: Toma los valores Protegida, Normal y Expuesta obtenido de la norma UNE 127.100 y UNE 136.020. Las definiciones están incluidas en el propio diálogo de Situación Local
• Este dato se usa conjuntamente con la zona climática para el cálculo de pendiente mínima tal como se ha explicado en Forzar zona climática.
• Tipo de terreno: Toma los valores I, II, III, IV, y V según la clasificación establecida en el DB SE:
  • Terreno tipo I: Borde del mar o de un lago con una zona despejada de agua en la dirección del viento de una extensión mínima de 5 km.
  • Terreno tipo II: Terreno rural llano sin obstáculos ni arbolado de importancia.
  • Terreno tipo III: Zona rural accidentada o llana con algunos obstáculos aislados como árboles o construcciones pequeñas.
  • Terreno tipo IV: Zona urbana, industrial o forestal.
  • Terreno tipo V: Centros de negocio de grandes ciudades, con profusión de edificios en altura.
• Este dato se usa para calcular la clase del entorno en el que está situado el edificio con el que se calcula el grado de exposición al viento que conjuntamente con la zona pluviométrica y la altura de coronación se calcula el grado de impermeabilidad de las fachadas.
• Tipo de suelo en contacto con el terreno:
  • Suelo elevado es un suelo situado en la base del edificio en el que la relación entre la suma de la superficie de contacto con el terreno y la de apoyo, y la superficie del suelo es inferior a 1/7.
  • Solera es una capa gruesa de hormigón apoyada sobre el terreno, que se dispone como pavimento o como base para un solado
  • Placa es una solera armada para resistir mayores esfuerzos de flexión como consecuencia, entre otros, del empuje vertical del agua freática
• Será el valor único que se aplicará a todos los cerramientos de tipo suelos en contacto con el terreno independientemente del valor que tengan fijado en su opción Tipo de suelo.
• Cuando no esté forzado entonces cada cerramiento recogerá el dato escogido en su opción Tipo de suelo.
• Este dato se usa para calcular la solución constructiva de los suelos en contacto con el terreno conjuntamente con el tipo de intervención y el grado de impermeabilidad calculado.
• Tipo de intervención en el terreno:
  • Sub-base es la capa de bentonita de sodio sobre hormigón de limpieza dispuesta debajo del suelo.
  • Inyección es la técnica de recalce consistente en el refuerzo o consolidación de un terreno de cimentación mediante la introducción en él a presión de un mortero de cemento fluido con el fin de que rellene los huecos existentes.
• Será el valor único que se aplicará a todos los cerramientos de tipo suelos en contacto con el terreno independientemente del valor que tengan fijado en su opción Tipo de intervención.
• Cuando no esté forzado entonces cada cerramiento recogerá el dato escogido de su propia opción Tipo de intervención.
• Este dato se usa para calcular la solución constructiva de los suelos en contacto con el terreno conjuntamente con el tipo de suelo y el grado de impermeabilidad calculado.
• Tipo de impermeabilización para muros en contacto con en el terreno: Toma los valores Interior y Exterior. En los dos casos  con producto líquido, pintura o lodos bentoníticos Impermeabilización que no se refleja en el elemento constructivo.
• Cuando no esté forzado se recoge el tipo de impermeabilización fijado en cada uno de los elementos constructivos que intervengan en la obra, normalmente con lámina interior o exterior según en el lado que se encuentre con respecto a la hoja soporte
• Cuando no exista capa con algún tipo de impermeabilización en el elemento constructivo entonces se puede forzar en datos generales una impermeabilización con productos líquidos, pintura o lodo indicando si se sitúa en el lado interior o exterior.
• El programa decide si es pintura o líquido en función del cálculo del grado de impermeabilidad que da como resultado  la condición I1 (productos líquidos) o I2 (pintura)
• Cuando sea muro pantalla construidos con excavación el programa decide que la impermeabilización es con lodos bentoníticos.
• Por otra parte, si se conoce el material exacto de impermeabilización con producto líquido o pintura podrá incluirlo en la base de materiales y en la base de elementos constructivos deberá incluirlo como una capa más indicando el tipo de  impermeabilización con producto líquido o con pintura.
• Forzar grado de exposición al viento: Toma los valores V1, V2 y V3
• En edificios de más de 100 m de altura y para aquellos que están próximos a un desnivel muy pronunciado, el grado de exposición al viento debe ser estudiado según lo dispuesto en el DB-SE-AE. Este cálculo sale fuera del alcance de este módulo, por lo tanto aquí deberá indicar el resultado obtenido en dicho cálculo.
• Cuando no se da la condición anterior el programa puede calcula el grado de exposición al viento.
• El grado de exposición al viento que conjuntamente con la zona pluviométrica y la altura de coronación se usa para calcular el grado de impermeabilidad de las fachadas.
• Forzar cobertura tejado: Toma los valores establecidos en la Tabla 2.10 Pendientes de cubiertas inclinadas del Documento Básico HS Salubridad. Indica el tipo de tejado y material de cobertura específico que se usa en el sistema de protección de la cubierta.
• Materiales de cobertura pueden ser por ejemplo para tejado de teja los siguientes: curva, mixta, plana monocanal, plana marsellesa y plana con encaje.
• Normalmente las cubiertas inclinadas que contiene la base de elementos constructivos sólo contienen tipo de tejado pero no incluyen el material de cobertura. Por tanto si desea precisar dicho material podrá forzarlo en el diálogo de datos generales.
• Todos los valores posibles contienen, como se ha dicho, tipo de tejado y tipo de cobertura. Por tanto al menos dicho tipo de tejado  debe coincidir con el tipo de tejado establecido en el elemento constructivo de cubierta que se use en el proyecto . De esta forma será válido la cobertura escogida sin necesidad de que el elemento constructivo indique la cobertura.
• Opcionalmente también podrá modificar la base de datos de elementos constructivo precisando el tipo de cobertura de tejado en la capa correspondiente al tejado. De esta forma podrá tener cubiertas con tipos de tejado y coberturas diferentes en el proyecto.
• Este dato se usa para calcular la pendiente mínima exigida del sistema de formación de pendiente en las cubierta inclinadas que no están impermeabilizadas.
• Si el material de cobertura es indefinido tanto en el elemento constructivo como en datos generales entonces el programa calcula como pendiente mínima exigida aquella que sea más cercana a la pendiente proyecto en función del tipo de tejado (pizarra, cinc, fibrocemento, sintético, galvanizados y aleaciones) que sí debe estar especificado en el elemento constructivo.
• Para generar una memoria más detallada,  es conveniente forzar el material de cobertura en la base de elementos constructivo y en su defecto en el diálogo de datos generales.

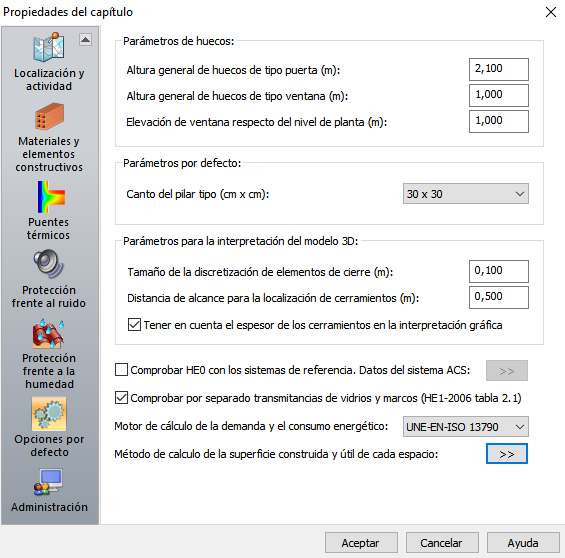

Opciones por defecto.

Esta solapa contiene opciones generales relativas a huecos, modelo 3D y cálculo:

• Parámetros de huecos:
  • Altura general de huecos de tipo puerta y ventana (m): Indica la altura del hueco cuando se inserte. Posteriormente podrá modificarla en la pestaña, Geometría, del cuadro de Propiedades de los huecos.
  • Elevación de ventana respecto del nivel de planta (m): Indica la distancia entre la base de la ventana y el suelo. En las puertas esta distancia se presupone igual a cero, aunque el usuario puede modificarla en la pestaña, Geometría, del cuadro de Propiedades de los huecos.
• Parámetros por defecto:
  • Canto de pilar tipo (cmxcm): Seleccionar el valor general de la sección del puente térmico de un pilar de un elemento Fachada. (Ver la pestaña, Puentes térmicos, de las propiedades de una Fachada).
• Parámetros para la interpretación del modelo 3D:
  • Tamaño de la discretización de elementos de cierre: Esta opción indica el tamaño de las divisiones que TeKton3D hace internamente sobre los cerramientos, e influye directamente sobre el tiempo de cálculo.
  • Distancia de alcance para la localización de cerramientos: Esta opción marca un cierto intervalo alrededor de los cerramientos para determinar a qué espacios pertenecen. Esta característica permite definir los espacios separados entre sí sin que haya problemas de cálculo (aunque sí los habrá si exporta la geometría a LIDER, ver manual de usuario: 2.4 - Recomendaciones al exportar). En TK-SI, la distancia de alcance también determina si un nudo de un recorrido de evacuación que se encuentra próximo a la frontera entre dos espacios,  es o no una salida de recinto o planta.
  • Tener en cuenta el espesor de los cerramientos en la interpretación gráfica: Esta opción (que sustituye a la antigua opción Descontar canto de forjados de versiones anteriores a la 1.1.2.8) permite elegir entre:
    • Medir los espacios tal cual se han definido en el dibujo.
    • O descontar las dimensiones de los cerramientos (horizontales y verticales) a la hora de evaluar superficies y volúmenes.
• Comprobar HE0 con los sistemas de referencia. Datos del sistemas ACS. Esta opción ha sido reemplazada por HE0 Definición Sistemas... del menú Datos.
• Comprobar por separado las transmitancias de vidrios y marcos: Esta opción permite comprobar por separado los valores límite de la transmitancia (U) en vidrios y marcos, lo que resulta más desfavorable que la comprobación conjunta. El CTE-DB-HE1 establecía que la comprobación se hiciera por separado en el texto inicial (tabla 2.1 del CTE-DB-HE1 RD 314/2006), sin embargo, este aspecto se modificó en el RD 1371/2007, entendiendo que ahora la comprobación debe ser conjunta. El programa mantiene esta opción para poder seguir aplicando los mismos criterios de cálculo en edificios que el usuario tenga resueltos antes de la modificación, pero para edificios nuevos, esta opción estará desactivada por defecto.



• Motor de cálculo de la demanda y el consumo energético: Se puede elegir entre estas dos opciones:
  • UNE-EN-ISO 13790: Eficiencia térmica de los edificios. Cálculo del consumo de energía para calefacción de espacios. Para la obtención de las correlaciones de calefacción y refrigeración se parten de las expresiones matemáticas que simulan el comportamiento térmico del edificio recogidas en dicha norma.
  • EnergyPlus (R): Realiza la simulación de energía de edificios que se utilizan para modelar tanto el consumo de energía (para calefacción, refrigeración, ventilación, iluminación y cargas térmicas) como el uso del agua en los edificios. EnergyPlus es gratuito, de código abierto y multiplataforma.

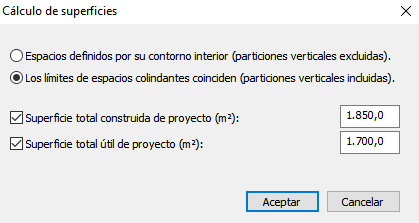

• Método de cálculo de la superficie construida y útil de cada espacio: En este cuadro de diálogo es posible indicar el modo de contabilización de la superficie en planta de los espacios, y forzar los valores de superficie útil y construida totales del edificio:
•
• El funcionamiento es el siguiente: En primer lugar es necesario indicar la forma en la que se han modelado los espacios, que puede ser utilizando el contorno interior de los cerramientos que lo delimitan, o bien usando la línea intermedia en las particiones verticales y el contorno interior de las fachadas. Con estos datos, y después del reconocimiento gráfico, el programa es capaz de determinar la superficie útil y la construida de cada espacio del siguiente modo:
  • Espacios definidos por el contorno interior: Su = S_GRA
  • Espacios definidos al límite con otros espacios: Su = S_GRA - 0,5·S_PV
  • Y en ambos casos: Sc = Su + 0,5·S_PV + S_FA
  • Siendo:
    • Sc: Superficie construida.
    • Su: Superficie útil.
    • S_GRA: Superficie del objeto gráfico (contorno), corresponde con el valor del Área en planta.
    • S_PV: Superficie proyectada de particiones verticales.
    • S_FA: Superficie proyectada de fachadas y muros enterrados.
• También es posible forzar las superficies totales construida y útil del edificio, con objeto de ajustar la superficie de los espacios para que las sumas totales coincidan con los valores forzados. Después de la interpretación gráfica se obtiene la suma total de superficies construida y útil del modelo y se calculan los coeficientes de ajuste:
• F_SC = SCproyecto/SCmodelo
• F_SU = SUproyecto/SUmodelo
• Con la multiplicación de las superficies de cada espacio por estos factores el programa consigue que la suma total coincida con la del edificio. Estos valores de superficie serán los utilizados en los distintos procesos de cálculo y comprobación de la normativa.

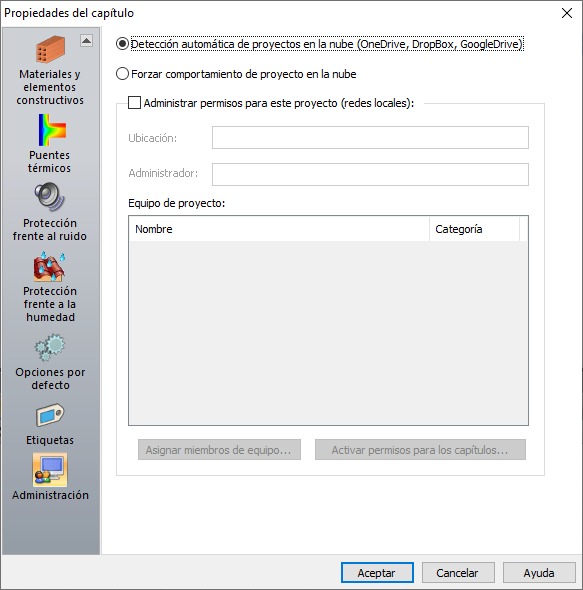

Administración

Esta solapa sólo está disponible con licencia del módulo TK-AD. Administración, y contiene las opciones relativas a la administración de permisos entre distintos usuarios de un mismo proyecto. Las opciones disponibles son:

Tekton3D determinará el bloqueo de capítulos y bases de datos en trabajo colaborativo de forma óptima, necesarios en caso que otro usuario esté trabajando sobre el mismo capítulo o base, según el siguiente criterio:

•  Detección automática de proyectos/bases en la nube (OneDrive, DropBox, GoogleDrive). Detectará automáticamente proyectos y bases de datos ubicados en la nube de OneDrive, DropBox y GoogleDrive.
• Forzar comportamiento de proyectos/bases en la nube. En caso de utilizar ubicaciones en la nube distintas a las recogidas en la opción anterior, marque esta opción para forzar que el bloqueo de capítulos y bases en el trabajo colaborativo funcione correctamente.

El resto de opciones son:

• Administrar permisos para este proyecto: Esta opción permite asignar un Administrador de proyecto y activar la gestión de permisos para el resto de usuarios. Si se desactiva esta opción, entonces el proyecto queda liberado de permisos y disponible para gestionarlo otro administrador.
• Una vez activado, automáticamente se asigna la Ubicación y el Administrador del proyecto. Estos datos son obtenidos directamente del sistema y sin posibilidad de modificación.
• Ubicación: Normalmente es el dominio de red, es decir, grupo de equipos que forman parte de una misma red. En ausencia de un dominio de red la ubicación se limitará al nombre del equipo donde se active por primera vez esta opción.
• Administrador del proyecto: Es el usuario que está accediendo en este momento al proyecto independientemente del equipo, dentro de la misma ubicación, donde esté guardado el proyecto. Por tanto si el proyecto todavía no tiene activado la opción Administrar permisos para este proyecto entonces el primer usuario que tenga abierto el proyecto tendrá prioridad para ser el Administrador. Lógicamente el usuario que esté creando un nuevo proyecto tendrá prioridad para ser el Administrador mientras tenga abierto dicho proyecto.
• Una vez guardado un proyecto con la Administración de permisos activada ningún usuario podrá cambiarla independientemente de que el Administrador del proyecto lo tenga abierto o no.
•  Debe recordar que un proyecto con una ubicación asignada no podrá abrirse en otra ubicación diferente, como por ejemplo copiar el proyecto de la oficina para usarlo en casa.
• Si desea usarlo en otro equipo fuera de la ubicación original, en la opción de menú Archivo\Enviar... podrá optar por enviar una copia con permisos de lectura y escritura para todos.
•  Equipo de proyecto: Relación de usuarios que constituyen el equipo humano que desarrollará el proyecto y pertenecientes a la misma ubicación. La labor del Administrador será distribuir la autoría de los capítulos entre los diferentes miembros del equipo.
• Asignar miembros de equipo...: Esta opción permite marcar los usuarios que constituyen el equipo dentro de la lista completa de usuarios y permitirá posteriormente asignarles permisos.
• Si posteriormente un miembro del equipo es eliminado, automáticamente se eliminan sus permisos y tendrá denegado el acceso al documento del proyecto; siempre y cuando no existan permisos para el usuario especial Todos.
• Activar permisos para los capítulos...: Esta opción asocia los permisos entre miembros del equipo y cada uno de los capítulos que constituye el proyecto. Para conocer más pinche en el enlace anterior.

La primera vez que se active la opción Administrar permisos para este proyecto, el Administrador tiene asignado el permiso de Autor para todos los capítulos y para los futuros capítulos que se añadan al proyecto. Opcionalmente el propio Administrador podrá cambiar sus propios permisos en modo Lector en todos los capítulos excepto del capítulo Edificio que debe necesariamente permanecer en modo de Autor.

También podrá asignar permiso de Autor a otra persona para el propio capítulo Edificio si pretende delegar en ella la ejecución del mismo.

Si el propio Administrador se va a encargar de desarrollar sólo algunos capítulos, y no del resto, es conveniente que cambie el permiso a Lector para el resto de capítulos para una mayor claridad en el reparto de tareas del proyecto. Siempre podrá temporalmente cambiar el permiso que le interese para cualquier capítulo.
