La opción Calcular (
)
de TK-HE3 realiza el cálculo de la iluminancia (tanto en alumbrado normal como
de emergencia), los índices UGR y las comprobaciones pertinentes (según DB-HE3 y
DB-SU4) para los espacios seleccionados. Si no hay ningún espacio
seleccionado, el programa hará el cálculo de todos los espacios presentes en el
edificio.
El proceso de cálculo de TK-HE3 comprende las siguientes fasse:
- Verificación geométrica: el programa comprueba que la definición geométrica es correcta (por ejemplo, símbolos coincidentes, o ejes de comprobación solapados, entre otros posibles fallos).
- Cálculo de la iluminación, espacio por espacio. En cada espacio
el programa determina:
- Alumbrado normal
- Datos previos al cálculo: geométricos, índice del local, número de puntos de la discretización.
- Iluminancia media mínima y máxima en los puntos de la discretización y en los elementos de comprobación.
- Índices UGR en todos los puntos de la discretización, con la orientación y altura definida en las propiedades de los espacios.
- Índices UGR en los observadores, cada uno con su orientación y altura.
- El VEEI (eficiencia energética).
- Alumbrado de emergencia: Iluminancia media mínima y máxima en los puntos de la discretización y en los elementos y ejes de comprobación.
- Alumbrado normal

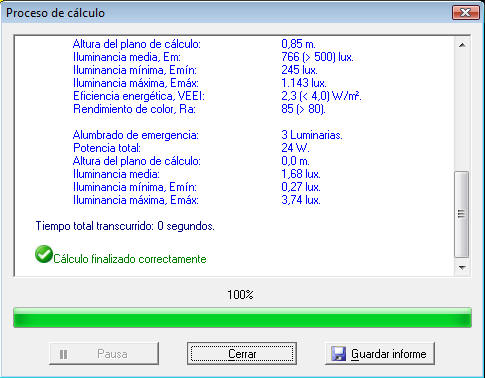

Todo el proceso se condensa en un pequeño informe que se va generando en el cuadro de diálogo "Proceso de cálculo":
Tras realizar el cálculo, el programa permite la generación de gráficas 3D, detalles y listados.
).
