Glosario de errores






     TeKton3D / Glosario de errores Ayuda iMventa Ingenieros

DESCRIPCIÓN

A continuación se pueden desplegar las explicaciones a varios de los errores más comunes del programa:

Errores gráficos (comunes a todos los capítulos de TeKton3D)
  Se han encontrado elementos coincidentes en el modelo.
Este mensaje aparece cuando alguna entidad aparece cuando existen elementos cuya geometría coincide total o parcialmente. Puede suceder en los siguientes casos:
  • Superficies total o parcialmente coincidentes (fachadas, cubiertas, etc.).
  • Líneas total o parcialmente coincidentes (tuberías, conductos, canaletas, etc.)

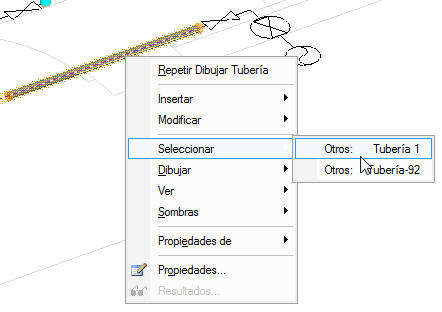

En estos casos, una de las entidades coincidentes sobra. El programa sugiere la eliminación de una de ellas. Para eliminarla, puede utilizar la opción "Seleccionar" del menú contextual, que le permite, en el caso de entidades que aparecen representadas en el mismo lugar de la pantalla, elegir qué entidad añadir a la selección:

Ayuda TeKton3D - iMventa

  Se han encontrado elementos lineales que terminan en un punto intermedio de otros elementos lineales, no habiéndose producido la conexión necesaria.
Este error se produce cuando el nudo de una línea (tubería, conducto, canaleta, etc.) termina en un punto intermedio de otra, sin partir a ésta, de manera que no se produce la conexión necesaria para constituir el esquema de cálculo. Para solucionar este problema, debe crear un nudo nuevo en el punto de unión, lo que puede hacer con la opción Partir del menú Edición.
  Conexiones no válidas
Este error, que detiene el cálculo, puede aparecer en los capítulos de cálculo de instalaciones. Indica que un símbolo tiene demasiadas conexiones libres. Por ejemplo, una válvula de corte necesita conectarse en dos puntos, si uno de estos dos puntos está libre, aparecerá este error.
  Grado de conexión incorrecto

Este error indica que existen líneas con un nudo libre. En los programas de cálculo de instalaciones, las líneas deben tener sus nudos conectados a símbolos de cálculo.

Como excepción, en TK-HS4 este error puede aparecer al situar un circulador ACS en sentido contrario al de circulación del agua.

  ¡Atención! Hay errores en la definición gráfica de la instalación.
Este error indica que el esquema de cálculo no es coherente. Ocurre cuando un esquema de cálculo bien construido (con líneas y símbolos correctamente conectados), al ser analizado por el programa, éste no puede interpretarlo de cara al cálculo. Puede ocurrir por diversas razones:
  • Se ha planteado una red mallada en un capítulo que sólo calcula redes ramificadas (caso de los módulos TK-IG, TK-AC y TK-HS5).
  • El esquema de cálculo no tiene sentido. Por ejemplo: una fontanería con dos suministros en el mismo nudo, o una misma red de saneamiento que termina en varias acometidas.
  • Las propiedades de alguna entidad no permiten continuar el cálculo: por ejemplo, al calcular un circuito cerrado de intercambio con TK-HS4 saldrá este error si el programa encuentra intercambiadores con potencia igual a cero.
  • Faltan entidades en el modelo: Por ejemplo, este fallo aparece en TK-ICA cuando se intenta calcular una instalación en la que alguno de los circuitos no tiene circulador
Opción simplificada HE1
  NO CONFORME 2.1
Este error indica que la transmitancia del cerramiento indicado es superior al valor máximo indicado en la tabla 2.1 del CTE-DB-HE1. Sustituya la solución constructiva por otra que cumpla el límite indicado (ayuda).
En el caso de soleras no enterradas en contacto directo con el terreno, el fallo estará relacionado con el aislamiento definido en la solapa "Contacto terreno" del cuadro de propiedades de la solera, y no con el propio de la solución constructiva.
  NO CONFORME 2.2
Este error indica que la transmitancia de un conjunto de cerramientos y huecos (soleras, cubiertas, fachadas con una determinada orientación) es superior al límite especificado en la tabla 2.2 del CTE-DB-HE1. Para solucionarlo, sustituya la solución constructiva de uno o varios elementos del conjunto indicado (ayuda).
  NO CONFORME 3.2.3
Este problema indica que la presión de vapor supera a la presión de saturación en algún punto interno del cerramiento. Si busca el cerramiento que da error en la solapa "Comprobar" podrá consultar una gráfica que muestra la evolución de las presiones de saturación y vapor en el interior del cerramiento. Este problema se soluciona añadiendo al elemento constructivo una barrera de vapor (ayuda).

Ayuda TeKton3D - iMventa

  Contiene huecos que no se han definido como lucernarios.
Esta advertencia indica que en el edificio se han definido particiones horizontales con huecos que podrían ser lucernarios que no se están considerando en el cálculo. Para considerar estos huecos en el cálculo, debe activar la casilla "Existen lucernarios" del cuadro de propiedades de la partición (ayuda).
  No se ha definido la orientación Norte.
Este error indica que no se ha definido la orientación del edificio. Utilice la opción "Insertar->Norte" para solucionarlo.(ayuda).
La orientación también influye en el cálculo de carga y demanda térmica, por lo que este error puede aparecer también en un capítulo de TK-CDT.
Exportación a LIDER (TK-HE1)
  El espacio (...) no tiene definido un suelo. Puede haber incompatibilidad con LIDER o CALENER.

Este mensaje recuerda que en LIDER todos los espacios deben llevar definido un suelo, exista o no. Es fácil encontrar casos en los que no existiendo un suelo, haya que definir uno ficticio:

  • Forjados sanitarios: el espacio situado bajo el forjado sanitario debe llevar un suelo, aunque realmente no exista ningún elemento entre el terreno y la cámara sanitaria. Como suelo puede utilizar una solución constructiva con una pequeña capa de grava.
  • Varios espacios en distintas plantas, que en la realidad están unidos entre sí, como por ejemplo, un atrio. En este caso habrá que asignar un suelo cualquiera a los espacios que realmente no lo tienen, y en LIDER utilizar la herramienta "Unir espacios" para unirlos entre sí y eliminar esos suelos.
Aislamiento acústico - Opción simplificada (TK-HR)
  El tipo constructivo de un elemento no tiene definidas las propiedades relacionadas con la protección frente al ruido.
Este error indica que alguno de los tipos constructivos empleados en el edificio no tiene definidas sus propiedades acústicas. Para solucionar este problema tiene dos opciones:
  1. Sustituya el elemento constructivo por otro similar, pero que sí contenga los datos acústicos. En la base de datos de Elementos constructivos encontrará la carpeta CAT-EC que contiene todas las soluciones constructivas del Catálogo de Elementos Constructivos oficial del CTE.
  2. Vaya a la base de datos de Elementos constructivos y en la solapa Protección frente al ruido desactive la opción Datos de acústica desconocidos. Estos datos se obtienen mediante ensayos, así que deberá buscar estos valores en documentación de productos acreditados, o bien en el propio Catálogo de Elementos Constructivos del CTE.
  El tipo constructivo de un hueco no tiene definidas las propiedades relacionadas con la protección frente al ruido.

Este error es idéntico al anterior, pero en el caso de huecos. Además de lo indicado en el caso anterior, puede ser que aparezca en puertas y ventanas que en principio no deberían justificarse. Esto puede ocurrir en recintos que erróneamente se han definido como protegidos cuando en realidad no lo son.

Este error es habitual cuando se quiere justificar una unidad de uso como un único espacio, es decir, sin haber subdividido previamente los recintos interiores de ésta. Por ejemplo, la puerta de acceso al exterior de una vivienda unifamiliar suele dar a un recinto no considerado como protegido por el CTE-DB-HR (pasillo o vestíbulo), no siendo necesaria la justificación; sin embargo, si en TeKton3D tenemos una puerta de este tipo junto a un espacio con actividad "Plantas de viviendas", el programa interpretará el recinto como protegido y comprobará las puertas para que cumplan los requisitos establecidos por el CTE-DB-HR.

¿Y qué hacer cuando sí hay que justificar estas puertas pero no tenemos datos acústicos? El CTE establece que en ciertos casos se debe justificar el aislamiento acústico de las puertas, pero en el Catálogo de Elementos Constructivos sólo se aportan datos de puertas metálicas (conocidas como "puertas acústicas"). Además, los datos acústicos de las puertas se obtienen de ensayos de laboratorio, así que resulta complicado encontrar el índice RA de una puerta convencional. En estos casos, habrá que "esquivar" la norma, como por ejemplo:

  • Puertas de recintos protegidos que dan al exterior, como por ejemplo, puertas de balcones. En ausencia de datos acústicos para puertas convencionales, es preferible modelar estos elementos como ventanas.
  • Puertas de unidades de uso que dan a zonas comunes, como por ejemplo, la puerta de entrada a un piso. En este caso no parece lógico indicar que se trata de ventanas. Lo que se debe hacer es editar la base de datos de Elementos constructivos y crear una puerta a partir de una existente, a la que asignaremos el RA que se necesita en el proyecto. En la base de datos encontrará dos puertas de madera con índices RA de 20 dBA y 30 dBA.
  El hueco  de un elemento constructivo escogido como fachada, cubierta o suelo en contacto con el exterior, no cumple el valor mínimo del índice global de reducción acústica ponderado A, para ruido exterior dominante de automóviles y aeronaves.

Este error indica que no se cumplen los valores mínimos de la tabla 3.4 del CTE-DB-HR para huecos en fachadas. Esto no quiere decir que el programa esté considerando que el ruido exterior dominante tenga su origen en aeronaves (opción que se puede ajustar en Datos->Generales), lo que supondría un incremento de 4 dB en el índice de ruido día, sino que la magnitud RA,tr, definida en el CTE como "índice global de reducción acústica ponderado A, para ruido exterior dominante de automóviles y aeronaves" no llega a los mínimos de la tabla 3.4.

Para solucionar este problema, cambie el elemento actual por una solución constructiva con un RA,tr mayor.

  El elemento de separación vertical tipo 1 no tiene trasdosado.

En aquellas situaciones en las que el CTE-DB-HR exija la colocación de un elemento constructivo tipo 1, la solución constructiva debe llevar trasdosado en ambas caras, que de acuerdo con el Anejo A se define como un elemento suplementario del elemento constructivo vertical. Se consideran los trasdosados siguientes:

  1. una o varias placas de yeso laminado sujetas a un entramado;
  2. un panel formado por una placa de yeso y una capa de material aislante adherido al elemento base;
  3. al conjunto formado por una hoja de fábrica con bandas elásticas perimétricas y una cámara rellena con un material absorbente, poroso y elástico.

Subir

Carga y demanda térmica (TK-CDT)
  Error al cargar las condiciones operacionales
Este error se da cuando no hay unas condiciones operacionales por defecto definidas en Datos->Generales (solapa "Opciones de cálculo"). Puede ocurrir en proyectos que no tengan definida la "actividad más frecuente" definida en el capítulo Edificio. Para solucionar el problema, puede ir al capítulo Edificio y en el cuadro de Datos Generales indicar la actividad más frecuente.
  Espacio (...). Sin asignar carga (...).
Esta advertencia se muestra cuando existe una carga térmica en un espacio acondicionado que no es combatida por ninguna unidad terminal. Asegúrese de que las unidades terminales que hay en el espacio combaten todas las cargas.
  Unidad terminal (...) no tiene cargas que combatir.
Esta opción aparecerá en aquellas unidades terminales que no tengan asociada ninguna carga térmica. Puede ocurrir por dos causas:
  • Tiene activada la opción "Combatir las cargas del espacio que la contiene", pero el dibujo del símbolo se ha quedado fuera del espacio por algún motivo.
  • Tiene desactivada la opción "Combatir las cargas del espacio que la contiene", pero en el árbol inferior no hay ninguna carga térmica activada.
  El sistema (...) no tiene equipo seleccionado. No se simulará.
Esta advertencia se mostrará cuando un sistema no tenga asignado un equipo de la base de datos. Seleccione el sistema y vaya a la opción de menú Datos->Seleccionar equipo para asignarlo.
  El equipo modelo (...) no es adecuado para el Sistema (...).
Este error aparecerá cuando un equipo no tenga potencia suficiente para vencer las cargas térmicas que se le han asignado. Busque el sistema y realice de nuevo la selección de equipo para asignar uno adecuado.
  Error en la simulación energética del Sistema (...).
Este mensaje se mostrará en aquellos sistemas en los que no sea posible realizar la simulación por un error de convergencia. Los errores de convergencia se dan cuando con el sistema dispuesto no es posible cerrar el ciclo de transformaciones del aire (ver apartado 3.2 del capítulo 2.4 del manual de usuario de TeKton3D) porque resulta algún punto o proceso ilógico. En estos casos deberá cambiar el sistema por uno más adecuado a las solicitaciones que se le presentan en el local.
Suministro de agua (TK-HS4)
  Válvula posición invertida
Este error indica que el símbolo que representa a una válvula se encuentra situado al contrario del sentido de circulación del agua. Esto sólo puede ocurrir en válvulas de retención y reductoras. Para facilitar la tarea al usuario, los símbolos de estas válvulas indican claramente el sentido en el que se deben colocar:

Ayuda TeKton3D - iMventa

Caudal nulo. Revise sus propiedades.

Este error aparece cuando un aparato o hidromezclador tiene un caudal nulo, y por tanto la tubería que llega al mismo no puede ser calculada. Cada aparato o hidromezclador lleva asignado un caudal de agua fría y otro de ACS. Este error puede darse cuando:

  • Un aparato o hidromezclador no tiene asignado un aparato de la base de datos, y tanto el caudal de agua fría como de ACS son iguales a cero. La mayor parte de los símbolos de aparatos e hidromezcladores de TK-HS4 tienen asignado un aparato por defecto, pero en el caso de algunos esta asignación se deja en blanco.
  • Un aparato con consumo ACS igual a cero tiene una tubería de agua caliente conectada. Por ejemplo, un inodoro conectado a la red de agua caliente.

Si se encuentra con este error en una tubería o válvula de corte que forma parte de un circuito de retorno ACS, es porque dicha tubería o válvula no tiene asignada la función (en circuitos de retorno ACS, la función "Automático" no es válida).

Presión insuficiente.

Este error indica que la presión de funcionamiento en algún aparato no llega al mínimo admitido. La falta de presión es un problema directamente ligado al diseño de la instalación. En principio este error suele ocurrir en:

  • Instalaciones sin grupo de presión: En este caso lo primero que debe revisar es la presión en la acometida; compruebe que los valores máximo y mínimo de la presión son correctos. Si la presión en la acometida es la correcta, y falta muy poco para cumplir la presión mínima, con un aumento de los diámetros de los aparatos es posible alcanzar la presión deseada. Si la diferencia entre la presión obtenida y la mínima admisible es muy grande, no quedará otra que dotar a la instalación de un grupo de presión.
  • Instalaciones con grupo de presión: En el caso de instalaciones con grupo de presión, el programa dimensiona éste de manera que en los puntos de consumo que alimenta siempre se supere la presión mínima, por lo que este error no debe aparecer. Si tiene este error, compruebe que efectivamente los puntos de consumo que dan el error están conectados al grupo de presión.
Presión elevada.

Este error indica que en algún punto de consumo, se sobrepasa la presión máxima de trabajo, pudiendo ocasionar daños en la instalación. Este problema, al igual que el anterior, está ligado al diseño de la instalación:

  • La instalación no está conectada a un grupo de presión: Normalmente la causa será la presión excesiva en la acometida, y la solución pasa por la colocación de válvulas reductoras:
    • Si el fallo es generalizado, es decir, en la mayoría de los puntos de consumo, debe colocar una reductora de presión general.
    • Si el fallo se produce en un determinado sector de la instalación, coloque una reductora de presión en la tubería que alimenta dicho sector.
    • Si el fallo se da en un punto de consumo en concreto, compruebe que la presión máxima de trabajo fijada para ese punto de consumo no es demasiado baja.
  • La instalación está conectada a un grupo de presión: el problema viene por una red demasiado desequilibrada. Este fenómeno puede darse por varios motivos:
    • Falta de regulación en la presión: por ejemplo, en edificios de muchas plantas, la presión requerida para alimentar las plantas más altas es muy superior a la requerida en las bajas, por lo que no podemos conectar todos los locales húmedos al grupo de presión, sino que habrá que agrupar varias plantas y alimentar cada grupo a una presión concreta, utilizando para ello reductoras de presión.
    • Existe un gran desequilibrio entre aparatos dentro de la instalación: Si en una determinada instalación deben coexistir aparatos con presiones de trabajo muy diferentes, y además están próximos entre sí, es muy probable que aparezcan problemas por desequilibrio en la red. Para solucionar este problema puede utilizar válvulas reductoras de presión en aquellos aparatos que registren presiones elevadas, pero es más recomendable, si es posible, desdoblar la red de manera que las tuberías que alimentan a los aparatos que funcionan a baja presión sean relativamente independientes de los que funcionan en alta presión.
Velocidad excesiva.

Este mensaje indica que la velocidad del agua en algún punto de la red sobrepasa el límite impuesto en Datos Generales. Un error de este tipo se dará en tuberías con el diámetro forzado, que requieran un diámetro mayor.

Error Acumulador ACS (...). Caudal punta nulo.

Este error aparecerá en circuitos de retorno ACS que se encuentren incompletos, es decir, aquellos en los que el programa no es capaz de determinar un recorrido del agua cuando la instalación funciona a grifos cerrados. Este error suele ocurrir cuando en un circuito de retorno ACS existen tuberías o válvulas que no tienen asignada la función correctamente. Recuerde que la función "Automático" no es válida para tuberías y válvulas en circuitos de retorno ACS.

No se ha encontrado un diámetro normalizado.

Indica que el diámetro obtenido por cálculo es superior al mayor de los disponibles en la serie de diámetros del material asignado a la tubería. Cambie el material de la tubería por otro con una serie más amplia. También puede ser que el punto de consumo tenga un caudal excesivo (o un intercambiador ACS con una potencia excesiva); revise las propiedades de los puntos abastecidos por la tubería.

El error está directamente relacionado con la comprobación de velocidad máxima en la tubería, por lo que también es aconsejable que revise los límites impuestos a la velocidad.

Error en cálculo de diámetros.
Este error aparecerá cuando active la casilla "Forzar diámetro" en el cuadro de propiedades de la tubería, y no ha seleccionado ningún diámetro en el desplegable.

Error en proceso de cálculo.
El mensaje "Error en proceso de cálculo" aparece cuando el programa no puede continuar con el cálculo por algún error. Revise el informe del cuadro "Proceso de cálculo" para comprobar que error detiene el cálculo.
Si no aparece ningún error en el informe, puede ser porque el programa termine el cálculo a grifos abiertos y no pueda iniciar el cálculo a grifos cerrados por existir elementos de circuito abierto mezclados con elementos de circuito cerrado. Es un error frecuente cuando el usuario intenta colocar un grupo de presión (Ayuda iMventa) en un circuito de retorno, en vez de un circulador ACS (Ayuda iMventa).
Saneamiento (TK-HS5)
  El diámetro forzado (..) es inferior al mínimo según (CTE, homogeneización, mínimo fijado, conexión)
Este mensaje advierte de que en una tubería se ha forzado un diámetro que no cumple alguna (o varias) de las comprobaciones.
  La distancia máxima (...) entre el inodoro (...) y su bajante es superior a la máxima establecida.
Indica que la longitud de tubería que recorre el agua entre el inodoro y la bajante es superior al límite fijado en Datos Generales. El CTE-DB-HS5 fija un límite de 1,00m para esta distancia, aunque deja abierta la puerta a otras distancias: "el desagüe de los inodoros a las bajantes debe realizarse directamente o por medio de un manguetón de acometida de longitud igual o menor que 1,00 m, siempre que no sea posible dar al tubo la pendiente necesaria." La interpretación de este texto se presta a debate, pero parece razonable pensar que es posible saltarse esta limitación si el proyectista justifica que la pendiente del ramal horizontal es suficiente como para garantizar la velocidad de descarga requerida en el inodoro.
        Para omitir esta comprobación, puede desactivarla en Datos Generales, o bien forzar la longitud del manguetón a 1,00 metro.
  La distancia máxima (...) entre el bote sifónico (...) y su bajante es superior a la máxima establecida.
Aparecerá este error cuando el agua tenga que recorrer, entre un bote sifónico y una bajante, una distancia mayor que el límite impuesto en Datos Generales, que por defecto es igual a 2,00 metros, tal y como especifica el CTE-DB-HS5.
  El tramo es prácticamente vertical. Considere asignar la función "Bajante"
Este error se mostrará en aquellas tuberías verticales o casi verticales que no tengan asignada la función "Bajante".
  Caudal nulo
Un tramo no tiene caudal asignado, compruebe que todos los tramos tiene una unidad de descarga asignada, y que las unidades de descarga tienen unidades de desagüe asignado. Este error es frecuente cuando el usuario no asigna un área de descarga a una UDP (Unidad de Descarga Pluvial).
  Una pendiente del 1 % no permite un dimensionado aconsejable por CTE HS-5 en apartado 4.1.1.3 cuando el nº de UDs es inferior a (...):
Las unidades de desagüe calculadas para un cierto conducto son demasiado bajas para una pendiente del 1%. El CTE no contempla estos casos, razón por la que se arroja la advertencia. Para solucionarlo deberá modificar la pendiente de estos tramos.
  El número máximo de UDs (considerando solo descarga horizontal) para un bajante de (...) plantas es de (...) UDs, siendo actualmente de (...) UDs:
Indica que se ha sobrepasado la capacidad de una conducción de aguas residuales (aparecen mensajes similares en ramales horizontales, bajantes y colectores). Deberá revisarse las UD asignadas a cada Unidad de Descarga. Si las UD están correctamente asignadas, habrá que aumentar la pendiente del tramo.
  La máxima superficie de recogida pluvial para un colector con una pendiente del (...) % es de (...) m², siendo actualmente de (...) m²:
Este fallo indica que se ha sobrepasado la capacidad de una conducción pluvial. La solución a este problema es aumentar la pendiente de la conducción, pero conviene revisar las propiedades de las Unidades de Descarga Pluviales conectadas, por si hubiera un número excesivo de UD en alguna de ellas.
Gas (TK-IG)
  Válvula posición invertida.
Indica que un regulador de presión se encuentra colocado en sentido contrario al de circulación del gas.
  Presión insuficiente.
Este error aparece cuando la presión alcanzada en un receptor es inferior a la admisible. Suele ocurrir cuando se dimensiona sin tener en cuenta las pérdidas de presión en los tramos de tubería. Este error se puede corregir bien modificando los diámetros de las tuberías a mano (en Propiedades, Forzar diámetro) hasta conseguir valores adecuados de la presión, o bien activando la opción Considerar las pérdidas de presión máxima en el dimensionado de tramos, en Datos Generales, para que el proceso anterior se realice de forma automática.
Protección frente al rayo (TK-SUA8)
  No existe ningún pararrayo instalado.
Este mensaje indica que no se ha definido ningún pararrayos en el edificio (dispositivo de cebado o punta Franklin). El mensaje aparecerá independientemente de que exista o no la necesidad de instalar un pararrayos, según CTE-DB-SUA8.

Subir

Cumplimiento del DB-SI (TK-SI)
  Las zonas de uso Residencial Vivienda constituyen un sector de incendio diferente cualquiera que sea su superficie. Si no desea crear otro sector para estas zonas, deberá asignar el mismo uso a todos los espacios de este sector
Este mensaje indica que existen espacios con uso "Residencial vivienda" coexistiendo con espacios con otro uso en un mismo sector. Por ejemplo, si tiene trasteros con uso "Residencial vivienda" en el mismo sector de incendio que un aparcamiento, le aparecerá este error; puede solucionar este problema forzando el uso de los trasteros para que sea el mismo que el de las zonas de aparcamiento.
  El espacio (...) no tiene asignado un sector de incendio.
Este error aparecerá cuando existan espacios sin sector de incendio asociado. Para asociar un espacio a un sector, haga doble clic en el espacio para abrir el cuadro de Propiedades de los espacios y elija el sector de incendio en el desplegable correspondiente. Puede que en determinados casos tenga espacios que no desee asignar a un sector de forma expresa; cuando se encuentre en esta situación sepa que puede seguir el cálculo, aunque el error se seguirá mostrando.
  No se ha justificado la resistencia al fuego de las particiones entre sectores / para este recinto
Indica que no se ha especificado la estabilidad en situación de incendio (EI) de las particiones entre sectores (o en vestíbulos de independencia). Para definirla, vaya a Datos->Particiones.
  No se ha justificado la reacción al fuego de los materiales
Indica que no se ha especificado la clase de reacción al fuego de los materiales empleados en los acabados del edificio (también puede referirse a elementos textiles integrados en cubierta y mobiliario en edificios de Pública Concurrencia. Para justificar el CTE-DB-SI1 Apdo.4 deberá especificar la euroclase del material en Datos->Reacción al fuego.
  No se han justificado medianerías / fachadas / cubiertas

Estas advertencias recuerdan la necesidad, por aplicación del CTE-DB-SI2, de justificar los encuentros con otros edificios o sectores mediante fachadas, medianerías o cubiertas. Para ello, deberá definir el tipo de encuentro y la EI del elemento constructivo próximo al encuentro en:

  Ancho de pasillo 0,00<(...)m. Mínimo permitido para ancho de pasillo.
Indica que no se ha definido el ancho mínimo de un pasillo. Para definirlo haga doble clic sobre el espacio que representa el pasillo, e indique, en la solapa "Evacuación" dicha distancia. Si en vez de 0,00 aparece otra cifra, es porque la distancia indicada no cumple el CTE-DB-SI3.
  El espacio de escalera (...) debe disponer de vestíbulos de independencia en planta de salida de edificio en evacuación descendente.

Este mensaje aparecerá en escaleras definidas como "Especialmente protegidas" en las que el programa no encuentra el vestíbulo de independencia necesario en cada planta. Para solucionar el problema:

  • Puede que no desee considerar la escalera como "especialmente protegida", en tal caso vaya a Datos->Escaleras y cambie el tipo de escalera.
  • Puede que no haya definido correctamente la actividad del vestíbulo de independencia. La actividad se asigna desde el cuadro de propiedades de los espacios, en el capítulo Edificio.
  Debe tener una protección frente al humo.

Este error aparecerá en escaleras especialmente protegidas que no tengan definido un dispositivo de protección contra el humo. Vaya a Datos->Escaleras para definirlo:

Cuadro de diálogo de escaleras


  Nº de salidas de planta: 0,00. Se necesita al menos una salida de planta

Este error indica que los espacios pertenecientes a un determinado sector y planta no cuentan con salida de planta (que puede ser un acceso a una escalera, vestíbulo de independencia o la propia salida del edificio), de forma que no es posible calcular el recorrido parcial de evacuación. Las causas de este error pueden ser:

  • La salida de planta es la salida del edificio, y no se ha forzado la función del nudo que la representa. Recuerde que TK-SI necesita saber cuál es la salida del edificio para calcular los recorridos de evacuación, así que deberá especificárselo en el cuadro de propiedades del nudo.
  • No existe un nudo en el recorrido de evacuación que enlace con una escalera o vestíbulo de independencia. Para que el programa interprete que un nudo es una salida de planta, éste debe situarse muy próximo a la frontera entre el espacio origen y la escalera (o vestíbulo de independencia); si el nudo está alejado de la frontera, TK-SI lo interpretará como un nudo del recorrido.
  • Existe un nudo con función "Automático" que enlaza un espacio con una escalera, pero el programa no detecta que éste sea una salida de planta. Este error puede ocurrir si trata de acceder a una escalera especialmente protegida sin un vestíbulo de independencia previo. Revise el tipo de escalera en Datos->Escaleras. Si éste no es el origen del problema, pruebe a forzar la función del nudo como "Salida de planta".
Detección de incendios (TK-DI)

No se ha comprobado que los detectores se encuentran libres de todo obstáculo en una zona de 0,50 m alrededor.
Esta advertencia (o similares) aparecerá cuando no se ha realizado alguna comprobación adicional que afecta a la instalación. Revise Datos→Comprobaciones Adicionales.

La distancia de búsqueda de la zona (...) no ha sido verificada.
Si aparece este mensaje, no se ha verificado la distancia de búsqueda en una zona concreta. Revise Datos→Zonas, y especifique la distancia de búsqueda en la zona mencionada.

El cable (...) no está conectado a ningún dispositivo.
Este error indica que algún tramo de cable no está correctamente conectado. Puede ocurrir al dibujar dos cables que se cortan, pero no está la opción "Partir al dibujar" activada, ocasionando un error similar al del tipo «Se han encontrado elementos lineales que terminan en un punto intermedio de otros elementos lineales, no habiéndose producido la conexión necesaria».

Existen elementos que se encuentran aislados y no conectados por algún cable a la central.
Este error indica que existen detectores, avisadores, o pulsadores no conectados a la central.

La central (...) tiene conectado un bucle con un número mayor de detectores de lo que puede admitir.
La central se ha definido con un número de detectores máximo inferior al total que hay en uno de los bucles. Habrá que revisar las propiedades de la central, o bien dividir los circuitos de la instalación en más bucles.

Se ha detectado que en el cableado existen dispositivos de alarma conectados con elementos de detección al mismo cable que llega a la central
En el caso de centrales convencionales, no se admite la conexión de avisadores a los circuitos de detección. Revise las conexiones de los elementos que aparecen en la lista de errores.

El detector (...) está situado a una distancia del techo que no cumple con la norma.
Existe algún detector cuya distancia al techo no cumple los requisitos de la norma UNE 23007/14:1996. Esta distancia varía entre 30 y 800 mm según la inclinación del techo y la altura del local. Para el caso habitual de alturas inferiores a 6 metros, y techos con inclinaciones menores de 15º, la distancia al techo debe estar entre 30 y 200 milímetros. Revise la situación de los detectores (tenga en cuenta que el programa entiende que el techo está situado en la cota inferior de la planta superior, y el detector está situado en el punto de Conexión). Errores similares a éste pueden darse en cualquier tipo de elemento (detectores, pulsadores, avisadores o centrales).
Planos, mediciones y presupuestos (TK-GIT)

Los elementos siguientes (...) no tienen modelo o material asignado:
Indica que existen elementos en el capítulo de TK-GIT que no tienen asignado un modelo, de manera que no es posible incluir estos elementos en el presupuesto.

Los elementos siguientes (...) no tienen código de precio asignado:
Este mensaje indica que ciertos elementos tienen asignado un modelo sin código de precio, de forma que no es posible incluir estos elementos en el presupuesto.

Los elementos siguientes (...) tienen asignados modelos no encontrados en la base de datos:
Este mensaje indica que algún elemento del capítulo GIT tiene asignado un modelo que no aparece en la base de datos. Puede ocurrir si borramos un registro de la base de datos que se estaba utilizando en un proyecto.

Subir

Iluminación de interiores - (TK-HE3)

ERROR R01: No se han encontrado luminarias en el espacio. Utilice el asistente, o dibuje directamente las luminarias necesarias dentro del espacio.

Este error aparecerá cuando el programa encuentre espacios sin luminarias definidas. Utilice las opciones Insertar->Luminaria o Insertar->Asistente para crear nuevas luminarias en el espacio.

Si desea ignorar este espacio en el cálculo, sepa que puede hacerlo desde la solapa Cálculo del cuadro de propiedades del mismo. También puede ignorar este espacio si no lo selecciona antes de iniciar el cálculo (aunque si no selecciona ninguno se calcularán todos).


ERROR R02: La potencia total acumulada para las luminarias del espacio es cero. Revise las propiedades de las luminarias.

Este error indica que se ha encontrado un espacio con luminarias cuya potencia es igual a cero. El programa no puede realizar el cálculo si desconoce este valor. Revise las propiedades de las luminarias, y compruebe que tienen una o varias lámparas asignadas y que éstas están correctamente definidas.


ERROR R03: El número de puntos de cálculo es inferior al fijado por el CTE para el índice del local.

Este error indica que el número de puntos de cálculo en el espacio es inferior al definido en el Apéndice A del CTE-DB-HE3.

Si este error aparece es porque ha fijado, bien en las Propiedades del espacio , o bien en Datos Generales, una distancia entre puntos de cálculo demasiado alta. Es recomendable que deje que el programa calcule de forma automática la distancia entre puntos, ya que siempre dará un número de puntos mayor que el indicado en el CTE.


ERROR R04: La iluminancia media mantenida en el plano de trabajo es inferior al valor recomendado.

Este error indica que el valor medio de la iluminancia (En) en el plano de trabajo es inferior al límite que debe cumplir el espacio. Para incrementar la iluminancia puede:

  • Aumentar la potencia de las luminarias, o cambiar la luminaria por un modelo más eficiente.
  • Aumentar el número de luminarias.
  • Aumentar los grados de reflexión de las paredes, suelo, y techo (ver ayuda).
  • Bajar las luminarias, disminuyendo la altura suelo-techo, o bien separando las luminarias del techo

Tenga en cuenta que Em es un valor medio, y puede que se vea afectado por pequeñas zonas oscuras que existan en el espacio. En estos casos puede ser interesante colocar luminarias de apoyo en estas zonas, sin necesidad de variar la distribución principal de luminarias.


ERROR R05: El valor de eficiencia energética (VEEI) es superior al límite establecido.

Este mensaje indica que el valor de la eficiencia energética (VEEI) supera el límite establecido en las propiedades del espacio (por defecto este límite será el definido en CTE-DB-HE3).

Para disminuir el VEEI de una instalación, puede:

  • Buscar un modelo de luminaria con una potencia igual o superior, pero más eficiente.
  • Aumentar los grados de reflexión de las paredes, suelo, y techo (ver ayuda).
  • Bajar las luminarias, disminuyendo la altura suelo-techo, o bien separando las luminarias del techo

El límite del VEEI suele ser especialmente problemático en espacios de poca superficie. Normalmente, de cara al cumplimiento del mencionado límite es mejor optar por un número reducido de luminarias que den mucho flujo en vez de muchas luminarias pequeñas.


ERROR R06: El índice de deslumbramiento unificado (UGR) supera al valor recomendado.

Este error indica que en alguno de los puntos donde se está comprobando el UGR se supera el valor indicado por la norma UNE 12464-1. Para solucionar este problema puede:

  • Buscar una luminaria cuyo difusor se comporte mejor de cara al deslumbramiento.
  • Alejar la luminaria de los ojos del observador (altura del plano UGR), subiéndola.
  • Aumentar los grados de reflexión de las paredes, suelo, y techo (ver ayuda).

El programa siempre calcula el UGR en todos los puntos de la desratización, a la altura del "plano UGR" y con la dirección especificada en las Propiedades del espacio; el resultado de este cálculo podrá verlo si genera una gráfica con las curvas UGR. Además, el programa calcula este índice en aquellos puntos en los que el usuario haya definido un observador UGR. La comprobación a la que se refiere este error corresponde al caso más desfavorable, pudiendo referirse tanto con un punto de la desratización como con un observador UGR (en este último caso debe aparecer también un error tipo "U01").


ERROR R07: La iluminancia mínima a nivel del suelo es inferior al valor límite establecido para la zona de circulación, según CTE-SUA4.

Este error indica que la iluminancia mínima a nivel de suelo es inferior al valor establecido en las Propiedades del espacio. Por defecto la iluminancia a nivel de suelo sólo se realiza en los espacios cuya actividad esté relacionada con las zonas de circulación o pasillos).


ERROR R08: La uniformidad media (Emín/Emed) a nivel del suelo es inferior al valor límite establecido para la zona de circulación, según CTE-SUA4.

Este error avisa de un problema de uniformidad (cociente entre la iluminancia mínima y la media). Esto significa que algunas zonas del espacio han quedado muy oscuras en relación a las más iluminadas. Cuando esto ocurra, debe mejorar la distribución de las luminarias.

Esta comprobación, por defecto, sólo se realiza en aquellos espacios cuya actividad esté relacionada con las zonas de circulación o los pasillos.


ERROR L01: No se ha encontrado el modelo de luminaria (...) en la base de datos. Revise las propiedades de la luminaria.

Este error indica que existe en el proyecto alguna luminaria que tiene asignado un modelo que no existe en la base de datos. Es un error frecuente cuando se lleva un fichero de un equipo a otro, y existen diferencias entre las bases de datos de uno y de otro. Normalmente este problema se dará con luminarias importadas de un fichero Eulumdat (*.ldt); lo recomendable en este caso es que si va a llevar el proyecto a otro equipo, se lleve también los ficheros Eulumdat de las luminarias que haya utilizado.

De no ser así, cargue la misma base de datos (fichero: ..\Imventa\Luminarias.btk) en los dos equipos.


ERROR L02: El modelo de luminaria (...) no posee suficientes datos para realizar el cálculo. Revise las propiedades (...) del modelo en la base de datos.

Este error aparece cuando en la base de datos de luminarias faltan datos de cálculo para alguna luminaria que aparece en proyecto. Este error normalmente aparecerá cuando se importan archivos Eulumdat incompletos; revise la base de datos y, si es posible, complete los datos que faltan.


ERROR L03: No se ha encontrado el modelo de lámpara (...) en la base de datos. Revise las propiedades de la luminaria.

Este error indica que alguna de las luminarias del proyecto tiene asignada un conjunto de lámparas que no aparece en la base de datos del programa. Este error ocurrirá cuando se lleve un fichero de un proyecto de un equipo a otro y existan diferencias entre las bases de datos de lámparas de ambos. Para solucionarlo, puede copiar la base de datos de lámparas en el segundo equipo (fichero: ..\Imventa\Lamparas.btk).


ERROR L04: El índice de rendimiento cromático de la lámpara es inferior al valor recomendado...

Con este error se advierte de que el índice de rendimiento cromático de una lámpara (Ra) es inferior al mínimo recomendado por la norma UNE 12464:1. Para solucionarlo, cambie el modelo de luminaria, o bien, manteniendo la misma luminaria, elija una lámpara diferente.


ERROR L05: El índice de rendimiento cromático de la lámpara de emergencia es inferior al valor reglamentario, según CTE-SUA4.

Este error indica que el índice de rendimiento cromático (Ra) es inferior al límite mínimo indicado por el CTE-DB-SUA4 (Ra>40). Cambie el modelo de luminaria, o bien manteniendo la misma luminaria, elija una lámpara diferente.


ERROR L06: La altura respecto al suelo de esta luminaria es inferior al valor reglamentario, según CTE-SUA4.

Este error indica que existen luminarias de emergencia cuya distancia al suelo es inferior a 2 metros (CTE-DB-SUA4 2.2). Para solucionarlo de forma rápida, seleccione las luminarias que dan este error y muévalas en sentido +Z con la tecla AvPag.


ERROR Q01: El valor de iluminancia en el elemento es inferior al valor límite establecido.

Este mensaje se refiere a un elemento de comprobación, en el que la iluminancia ha resultado menor que la mínima establecida para dicho punto. La solución a este problema pasa por iluminar más la zona en la que se sitúa el elemento, valiendo lo que se indica en el error R04


ERROR X01: El valor de iluminancia mínima a lo largo del eje es inferior al valor límite establecido.

Este error indica que existen puntos de un eje de comprobación en los que la iluminancia queda por debajo del valor mínimo establecido, siendo necesario por tanto que se ilumine más la línea definida por dicho eje.


ERROR X02: El valor de iluminancia mínima en la banda es inferior al valor límite establecido.

Este error indica que en la banda de un eje de comprobación existen puntos cuya iluminancia es menor que el mínimo establecido. En realidad un eje de comprobación es una superficie cuya longitud es la del eje y su anchura la de la banda (definida en las propiedades del eje; para vías de evacuación debe considerarse de 2,00 metros). Esta error se refiere a los puntos de la banda y no a los del eje.


ERROR X03: La relación entre la iluminancia máxima y la mínima a lo largo del eje es superior al valor límite establecido.

Este error indica que existe un problema de uniformidad en un eje de comprobación (el CTE-DB-SUA4 indica que en el eje no se puede dar una relación Emax/Emin mayor de 40:1), lo que indica que hay zonas oscuras y zonas bien iluminadas en el mismo eje. Para solucionarlo, debe redistribuir las luminarias de forma más adecuada para obtener un valor de la iluminancia más uniforme.


ERROR U01: El valor del índice de deslumbramiento unificado del observador es superior al valor límite establecido.

Este error indica que en alguno de los observadores UGR se supera el valor indicado por la norma UNE 12464.1. Para solucionar este problema puede:

  • Buscar una luminaria cuyo difusor se comporte mejor de cara al deslumbramiento.
  • Alejar la luminaria de los ojos del observador, subiéndola.
  • Aumentar los grados de reflexión de las paredes, suelo, y techo (ver ayuda).

Si el cálculo realizado en el observador UGR es más desfavorable que el general, realizado en todos los puntos de la desratización, este error aparecerá por duplicado como un error tipo "R06", referido al espacio que lo contiene.

Calidad del aire interior (TK-HS3)

ERROR Ab0: Abertura mal ubicada. No se puede compartir un mismo punto de conexión o inserción de una abertura entre 2 o más espacios.
Verifique que los símbolos de las aberturas afectadas no tienen los puntos de conexión en más de dos espacios. Si está dibujando las abertura en la "Cota sobre planta" 0,00, es normal que le ocurra este error, ya que al pegar la abertura al suelo, ésta puede tener puntos simultáneamente en el espacio superior y el inferior. Por eso es preferible dibujar las entidades de TK-HS3 alejadas del suelo y del techo

Subir

Copyright © iMventa Ingenieros. Todos los derechos reservados.
