Descripción
El Intercambiador es el elemento que cede parte de la energía que transporta el fluido que lo atraviesa en un circuito cerrado de intercambio térmico. Se consideran intercambiadores los serpentines de los inter-acumuladores, los intercambiadores de placas...
Sólo se pueden utilizar este elemento en el cálculo de circuitos cerrados, por lo que
no pueden aparecer en el mismo circuito que los dispositivos típicos de
redes de suministro de agua: Suministros, Aparatos, Hidromezcladores,
Calentadores ACS...

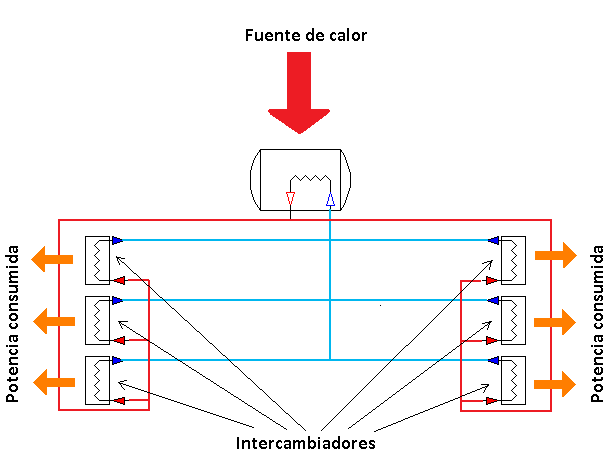

Normalmente, un circuito de este tipo estará formado por un Generador ACS que recibe energía de alguna fuente de calor, conectado a una serie de Intercambiadores en paralelo, repartiendo por todos ellos el fluido que cede calor.
Conexiones
El símbolo utilizado para la representación de un Intercambiador tiene dos conexiones: la entrada (impulsión, en color rojo) y la salida (retorno, en color azul).
Propiedades

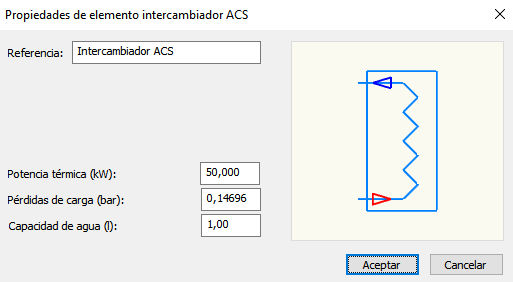

Las propiedades de este elemento se comentan a continuación:
Referencia: Nos sirve para identificar esta entidad en los resultados. Las Etiquetas (menú Datos/Generales...) nos ayudan a generar este nombre de forma automática y con diferentes contenidos.
Potencia térmica (kW): Determina las necesidades energéticas en el Intercambiador. La suma de las potencias de todos los Intercambiadores es igual a la potencia en el Generador ACS.
Pérdidas de carga (bar): Especifica la pérdida de carga que sufre el fluido a su paso por el Intercambiador.
Capacidad de agua (l): Volumen total de fluido que puede albergar el Intercambiador. Este volumen se tendrá en cuenta en el cálculo del Vaso de expansión.
Temas relacionados
- Generador ACS (sólo para circuitos cerrados de intercambio térmico).
- Vaso de expansión (sólo para circuitos cerrados de intercambio térmico).
- Parámetros de rotulación.
