Descripción
Se utiliza para representar las distintas llaves de corte (llave encargada de interrumpir el paso de agua) que en una instalación pueden aparecer.
Incluye todas las construcciones posibles: compuerta, asiento, mariposa, esfera...
Los apartados de esta sección son:
Conexiones
El símbolo utilizado para la representación de una Válvula de corte tiene dos conexiones, pudiendo ser cada una de ellas entrada o salida indistintamente.
Propiedades

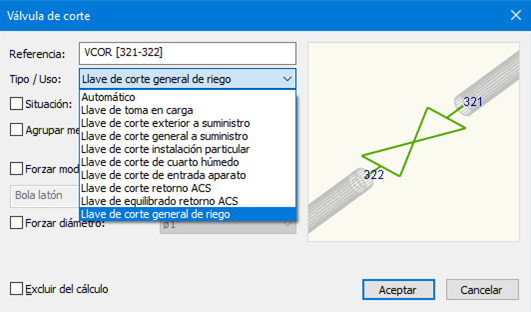

Estas son las propiedades de este elemento:
Referencia: Texto manual o automático (ver Etiquetas) que distingue a este elemento de otros en el proyecto.

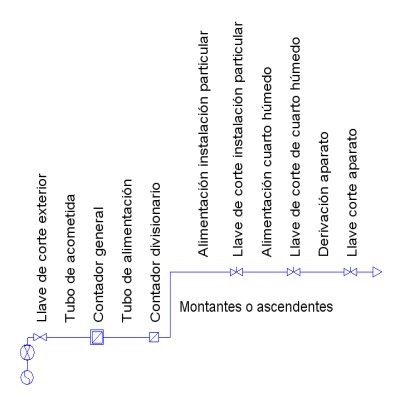

Tipo / Uso: Al especificar el uso de la válvula, se está indicando al programa la ubicación de la misma, de forma que puede reconocer el Tipo de tubería (propiedad de las Tuberías) sobre el que está instalada (con lo que no hay que seleccionar el Tipo de tubería (propiedad de las Tuberías), el programa lo hará de forma automática). Cuando la descripción de los tipos de tramo de tubería se realiza de forma automática, es necesario especificar las funciones de las válvulas de corte, siguiendo el siguiente esquema:
Se puede asignar las siguientes funciones a una válvula:
- Automático: valor por defecto genérico que no influye en otros casos. No asigna una función a la tubería en la que está instalada.
- Llave de toma en carga: Esta llave se debe de situar junto a la acometida.
- Llave de corte exterior a suministro: Se colocará en el exterior, en el tubo de acometida. Las tuberías que estén aguas abajo de esta llave se considerarán Tubo de acometida.
- Llave de corte general a suministro: Separa el tubo de acometida del tubo de alimentación. Esta separación la realiza igualmente el Contador General, por lo que no será estrictamente necesaria la colocación de una válvula de este tipo para que el programa reconozca correctamente los tipos de tramo de tubería.
- Llave de corte de instalación particular: Marcará el inicio de cada instalación particular. A las tuberías comprendidas entre esta válvula y los cuartos húmedos el programa asignará automáticamente la función Derivación a cuartos húmedos. A los tramos horizontales comprendidos entre el montante y esta válvula se la asignará la función Derivación a instalación particular.
- Llave de corte de cuarto húmedo: Se debe de colocar a la entrada de los cuartos húmedos, tanto para agua fría como caliente. Con esta llave colocada, el programa reconocerá los tramos aguas abajo de la misma como Derivación a aparato.
- Llave de corte de entrada a aparato: Es la válvula de escuadra que se coloca justo antes de los aparatos. No asigna una función a la tubería en la que está instalada.
- Llave de corte retorno ACS: Todas las válvulas que se encuentre en una tubería con función Retorno ACS deben de tener asignada esta función, o a la siguiente.
- Llave de equilibrado retorno ACS: Las válvulas de equilibrado de retorno de ACS se pueden situar en cualquier punto de la rama de retorno comprendida entre el nudo que aparece en el mensaje de advertencia (se tiene que tener activa la opción del menú Datos/Generales.../Opciones de cálculo térmico/Utilizar válvulas para el equilibrado del retorno de ACS) y la primera bifurcación aguas abajo. No es necesario introducir ningún dato salvo indicar que la función es Llave de equilibrado retorno ACS.
- Una vez que las válvulas están situadas en los lugares indicados y realizando un nuevo proceso de cálculo, TeKton3D establece el caudal y la pérdida que cada válvula tiene que provocar en la red para que los caudales sean los indicados (ver listado Válvulas de equilibrado del retorno ACS).
- Llave de corte general de riego: Se considera el comienzo de una instalación de riego.
Situación: Opcionalmente se puede definir un nombre para la situación de la válvula. Dependiendo de los aparatos instalados aguas abajo de la válvula, el programa dará una descripción de forma automática.
Agrupar mediciones aguas abajo: Esta opción en las válvulas de corte permite agrupar (en una única partida) las mediciones de los elementos que se encuentran desde estas válvulas (AF y AC) hasta los Aparatos e Hidromezcladores.
El funcionamiento es el siguiente:
- Opción sólo para válvulas de corte, normalmente para llaves de corte de instalación particular o de cuarto húmedo.
- Nada de lo que quede aguas debajo de la válvula de corte aparecerá individualmente en las mediciones.
- Aparecerá una única partida en la que se identifica el grupo a
través de los siguientes datos, aunque las longitudes de tubería sean
diferentes:
- Instalación para agua fría y/o caliente;
- Situación (automática o forzada);
- Lista de aparatos situados aguas abajo;
- Tipo de tubería utilizada en la instalación (material del tramo siguiente a la válvula).
- En el caso de instalaciones para cuartos húmedos con agua fría y caliente hay que marcar ambas válvulas. En las mediciones aparecerán agrupados en una sola partida todos los elementos de las dos instalaciones.
- En el caso de marcar la casilla de agrupación en válvulas consecutivas, por ejemplo en una llave de corte de una instalación particular y en una llave de cuarto húmedo interior, sólo aparecerá la partida correspondiente a la llave situada aguas arriba.
Forzar modelo válvula: Con esta opción activada, se podrá definir el modelo de la válvula seleccionada (botón Cambiar>>), independientemente del que se haya fijado por defecto en Datos generales.
Forzar diámetro: Si se desea, puede fijarse el diámetro de la válvula, aunque por norma general el diámetro de la válvula vendrá dado por la tubería en la que se encuentre.
Excluir del cálculo: En los elementos de tipo Tubería y Válvula, al activar esta opción se permite que no intervengan en el cálculo hidráulico. Necesitan que se les fuerce el diámetro o/y el aislamiento térmico y aparecen en todos los documentos de resultados, listados, detalles, mediciones y elementos del fichero IFC.
