Descripción
Las Válvulas de retención son válvulas que impiden automáticamente el paso del agua en sentido contrario para el que están diseñadas.
El documento, CTE DB-HS4, exige, como mínimo, su colocación en determinados puntos de la instalación, para evitar posibles retornos:
- Después de los contadores.
- En la base de las ascendentes.
- Antes del equipo de tratamiento de agua.
- En los tubos de alimentación no destinados a uso doméstico.
- Antes de los aparatos de refrigeración o climatización.
Los apartados de esta sección son:
Conexiones

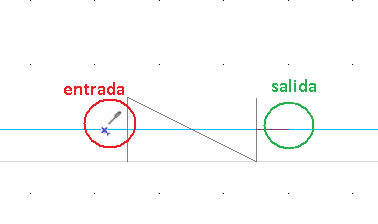

El símbolo utilizado para la representación de una Válvula de retención tiene dos conexiones, una entrada y una salida. La entrada es el punto de inserción sobre el que aparece el puntero del ratón cuando se inserta una válvula de este tipo (vértice rojo), y que sirve como referencia para la colocación del símbolo en el esquema de la instalación:
Propiedades
Referencia: Texto manual o automático (ver Etiquetas) que distingue a este elemento de otros en el proyecto.
Tipo / Uso: Esta opción está deshabilitada para este tipo de válvulas.
Situación: Opcionalmente se puede definir un nombre para la situación de la válvula. Dependiendo de los aparatos instalados aguas abajo de la válvula, el programa dará una descripción de forma automática.
Forzar modelo válvula: Con esta opción activada, se podrá definir el modelo de la válvula seleccionada (botón Cambiar>>), independientemente del que se haya fijado por defecto en Datos generales.
Forzar diámetro: Si se desea, puede fijarse el diámetro de la válvula, aunque por norma general el diámetro de la válvula vendrá dado por la tubería en la que se encuentre.
Excluir del cálculo: En los elementos de tipo Tubería y Válvula, al activar esta opción se permite que no intervengan en el cálculo hidráulico. Necesitan que se les fuerce el diámetro o/y el aislamiento térmico y aparecen en todos los documentos de resultados, listados, detalles, mediciones y elementos del fichero IFC.
