Luminaria
	TeKton3D / TK-BT / Menú Insertar / Luminaria	Ayuda iMventa Ingenieros

Descripción

Esta opción permite insertar un bloque que representa un elemento consumidor de energía de tipo alumbrado.

Un elemento de tipo luminaria también puede crearse de forma automática mediante sincronización con un Capítulo de iluminación. En este caso, tomará directamente los datos de potencia y factor de potencia definidos en el capítulo origen.

Para conocer mejor los tipos de conexiones y sus mediciones se puede consultar este enlace: Cómo se realizan las conexiones de elementos y mediciones en TK-BT.

En este video se explica qué opciones hay entre las Cajas de conexión, las Relaciones gráficas y las longitudes consideradas de los circuitos:

Propiedades de una luminaria

Las propiedades de un receptor se asignan mediante un cuadro de diálogo con las siguientes solapas:

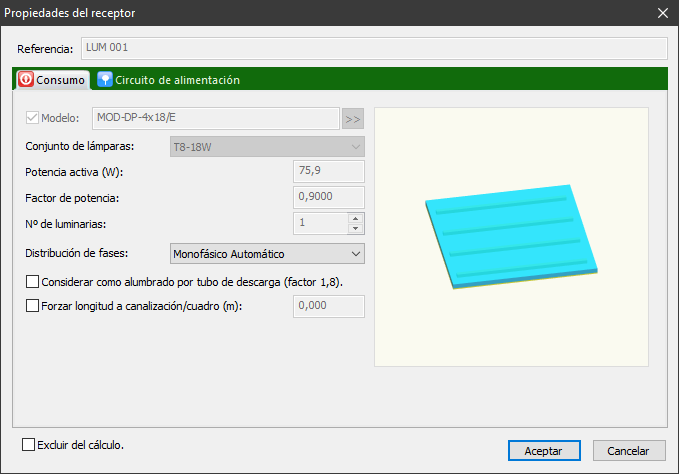

Consumo

Permite establecer los parámetros de consumo de la luminaria:

• Modelo. Permite elegir un modelo de la base de datos de luminarias, donde ya están establecidos parámetros como potencia, factor de potencia, y dimensiones de la luminaria. En caso de usar un símbolo paramétrico para representar la luminaria, las dimensiones del modelo de luminaria serán asignadas al símbolo para que se adapte su geometría. Si el elemento es sincronizado de un capítulo de iluminación, no se podrá seleccionar un modelo diferente.
• Conjunto de lámparas. Permite elegir alguno de los conjuntos de lámparas definidos para el modelo de luminaria seleccionado. Si la luminaria es sincronizada, este valor vendrá prefijado del capítulo de iluminación.
• Potencia activa (W). Establece la potencia activa total de la lámpara. Si se ha elegido un modelo de luminaria, ya sea sincronizada o no, este parámetro toma automáticamente la suma de potencia de lámparas y balasto definida en la base de datos de luminarias y lámparas.
• Factor de potencia (cos φ). Establece la relación entre potencia activa y reactiva de la luminaria. (P_VAR=P_W · tan φ)
• Nº de luminarias. En caso de no estar sincronizada, permite establecer el número de unidades de esta luminaria conectadas al mismo circuito mediante este símbolo.
• Distribución de fases. Permite establecer el tipo de alimentación de esta luminaria o grupo de luminarias.
• Considerar como alumbrado por tubo de descarga (factor 1,8):
  • En caso de no activar esta opción, no se aplicará ningún factor.
  • En caso de sí activar esta opción, se aplicará el factor 1,8 tal como indica la opción general asignada en datos generales:
    • Multiplicar por la potencia en vatios y por el factor de potencia, según apartado 3.1 de la ITC-BT-44 del REBT.
    • Multiplicar sólo por la potencia en vatios (más restrictivo).
    • No aplicar
• Forzar longitud hasta canalización o cuadro (m). Cuando no existe un recorrido de tramos de canalización modelados desde el cuadro o caja hasta la luminaria, esta opción sirve para forzar la longitud de conexión. En caso de no forzarla, se tomará el camino más corto según los ejes XYZ.

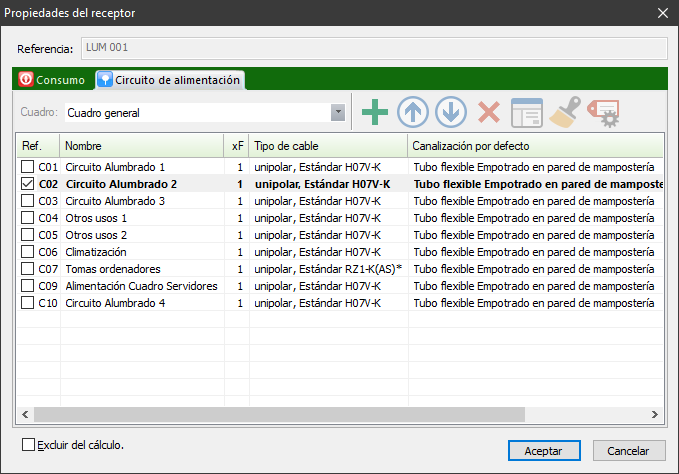

Circuito de alimentación

Permite elegir el circuito de alimentación al receptor, es decir, el cuadro origen y un circuito de dicho cuadro que conectará esta luminaria.
