ACS

Estos sistemas permitirán simular el consumo del equipo seleccionado para producir sólo ACS.

Este sistema se compone de un Equipo generador (calderas y bombas de calor aire-agua) y una Demanda ACS (con o sin acumulación).

También puede contemplar los siguientes sistemas:

• Sistema solar individual con apoyo eléctrico.
• Sistema solar individual con apoyo de caldera sin acumulación.
• Sistema solar individual con apoyo de caldera con acumulación.

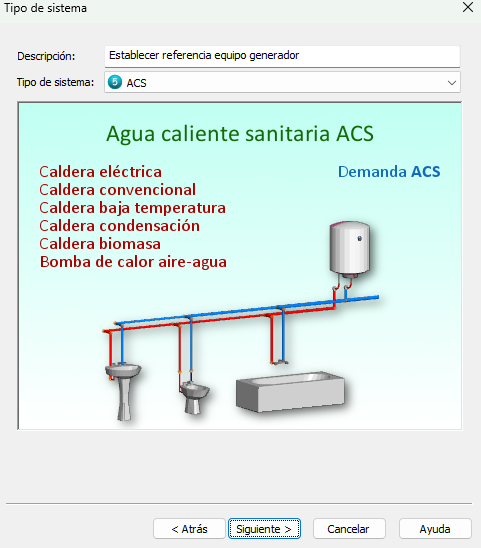

Cuando hace clic sobre el botón Asistente, podrá seleccionar este Tipo de sistema:

Descripción: Esta definición corta servirá para poder encontrarlo en los cuadros del programa y en los resultados; y coincidirá con la Referencia del Equipo generador. Además, no podrá repetirse en otros elementos.

A continuación (botón Siguiente >), deberemos:

• Seleccionar el Tipo de equipo generador;
• Definir los datos del Equipo generador y;
• Definir los datos de la Demanda ACS y, en caso de existir, su acumulación.

Equipo generador

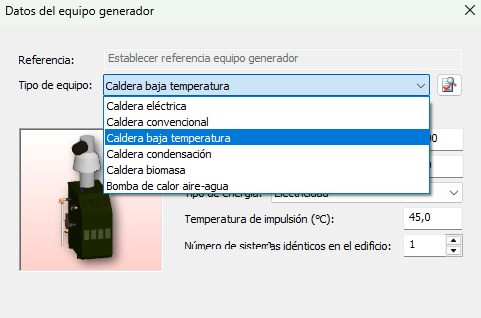

En este cuadro de diálogo se deben seleccionar el Tipo de equipo y, según el tipo, definir los parámetros particulares:

Tipo de equipo:  Se debe seleccionar un equipo generador de esta lista:

• Caldera eléctrica;
• Caldera convencional;
• Caldera baja temperatura;
• Caldera condensación;
• Caldera biomasa;
• Bomba de calor aire-agua (sólo calor).

Dependiendo del Tipo de equipo seleccionado, así aparecerán algunos de estos parámetros a rellenar.

Capacidad total Calefacción nominal (kW): Capacidad calorífica máxima en condiciones nominales que el Equipo es capaz de suministrar al agua. Estas condiciones corresponden a las de ensayo para la certificación EUROVENT (puede consultar los datos del fabricante o la página web https://www.eurovent-certification.com/es/).

Consumo total Calefacción nominal (kW): Consumo eléctrico del Equipo en condiciones nominales para obtener ACS. Este consumo debe incluir el consumo del compresor, de los ventiladores de la unidad interior y exterior, de la electrónica, del sistema de desescarche y todo consumo auxiliar del equipo. Estas condiciones corresponden a las de ensayo para la certificación EUROVENT (puede consultar los datos del fabricante o la página web https://www.eurovent-certification.com/es/).

Rendimiento nominal (basado en PCI) (%): Rendimiento nominal del Equipo generador. Estas condiciones corresponden a las de ensayo para la certificación EUROVENT (puede consultar los datos del fabricante o la página web https://www.eurovent-certification.com/es/).

Tipo de energía, se puede seleccionar entre:

• Electricidad;
• Gas natural;
• Gasóleo;
• Fuel-oil;
• GLP;
• Carbón;
• Biomasa densificada (pelets);
• Biomasa (otro tipo).

Temperatura de impulsión (ºC): Temperatura a la que el Equipo generador suministra el agua a las redes de distribución, y se utiliza para ajustar el rendimiento del Equipo. Estas condiciones corresponden a las de ensayo para la certificación EUROVENT (puede consultar los datos del fabricante o la página web https://www.eurovent-certification.com/es/).

Número de sistemas idénticos en el edificio (válido para cualquier motor de cálculo): En este campo se puede indicar el número de sistemas de ACS idénticos que existen en el edificio. La capacidad y consumo definidas para el Equipo generador serán la de un sólo equipo. Esta opción es muy útil cuando varias viviendas coinciden en sistema y demanda de ACS, sólo hay que definir uno e indicar el número de veces que se repite en el edificio.

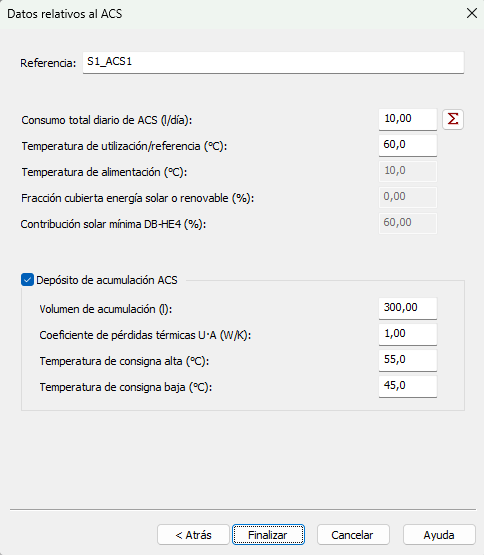

Demanda ACS

Al rellenar los datos del Equipo generador pasamos a definir los dados para establecer la Demanda ACS.

Referencia: Este nombre definirá la Demanda ACS en los resultados.

Consumo total diario de ACS (l/día): El consumo total diario se establece en el DB-HE para varios usos de un edificio.

Como en edificios de viviendas, hay que tener en cuenta también el factor de centralización, se recomienda previamente realizar el cálculo de la demanda utilizando el capítulo TK-HE4.

Temperatura de utilización/referencia (ºC): Es la temperatura de referencia para la que se ha definido el valor del consumo diario de ACS, normalmente 60 °C.

Temperatura de alimentación (ºC): Temperatura media del agua fría que alimenta al sistema de producción de ACS. Es un valor que depende de la zona climática en la que se sitúa el edificio (es decir, de temperatura media mensual de la Base de datos de la Localidad). Este valor se obtiene automáticamente.

Fracción cubierta energía solar o renovable (%): En este apartado se toma automáticamente el porcentaje de la demanda de ACS que se debe cumplir según el DB-HE4.

Depósito de acumulación ACS: Permite indicar si el sistema de producción de ACS dispone de un depósito de acumulación, en cuyo caso, y para contabilizar sus pérdidas térmicas, es necesario definir los siguientes parámetros:

• Volumen de acumulación (l): Capacidad total del depósito.
• Coeficiente de pérdidas térmicas U·A (W/K): Este coeficiente de pérdidas global del depósito multiplicado por la diferencia de temperaturas interior-exterior, nos dará las pérdidas de calor que sufre el depósito.
• A título orientativo, para depósitos aislados con 50 mm de espuma de poliuretano (conductividad térmica 0,03 W/m·K) y relación altura/diámetro de 1,5 los coeficientes U·A pueden ser:

• Volumen (litros)	U·A (W/K)
  80	0,62
  100	0,72
  300	1,50
  500	2,10
  1000	3,30

• Temperatura de consigna alta (ºC): Temperatura por encima de la cual el depósito detiene la producción de calor.
• Temperatura de consigna baja (ºC): Temperatura por debajo de la cual el depósito demanda producción de calor al sistema para mantener la temperatura del agua.

• Las temperaturas de consigna del acumulador se utilizan para calcular sus pérdidas térmicas. El modelo utilizado para la simulación del depósito de acumulación presupone que el agua almacenada está a la temperatura media de las de consigna y la temperatura del ambiente es de 25 °C.
