Aerotermia doméstica

Este sistema de aerotermia es un sistema aire-agua para todos estos servicios calefacción, refrigeración y ACS. Se diferencia principalmente de los sistemas mixtos con bomba de calor en que permiten también el servicio de refrigeración.

Este sistema está implementado internamente con dos equipos de generación: una bomba de calor aire-agua para calefacción y ACS, más una enfriadora condensada por aire para refrigeración; ambos equipos preparados para que su funcionamiento nunca sea simultáneo. Este es el motivo por lo que se denomina “Doméstica” ya que no es aconsejable su uso en edificios terciarios en los que es fácil que haya inversión simultánea de cargas y pueden aparecer muchas horas fuera de consigna.

En este sistema no se introducen las potencias de las unidades terminales porque se utiliza la propiedad de autodimensionado de EnergyPlus™, por esto, los equipos interiores siempre tendrán capacidad suficiente para los espacios asociados.

La diferencia principal entre usar este sistema o bien uno compuesto por una climatización multizona por agua para calefacción más un multizona por autónomos para refrigeración consiste en que no está limitado el funcionamiento simultáneo, a parte de las diferencias de rendimiento inherentes a cada sistema.

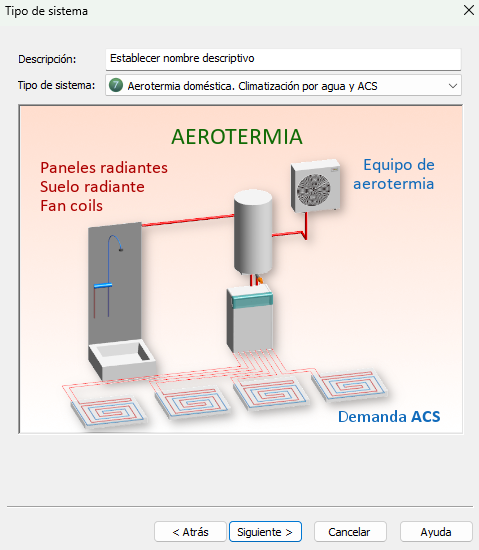

Cuando hace clic sobre el botón Asistente, podrá seleccionar este Tipo de sistema (si tiene activo el motor de cálculo EnergyPlus™):

Descripción: Esta definición corta servirá para poder encontrarlo en los cuadros del programa y en los resultados; y coincidirá con la Referencia del equipo generador (en este caso, Equipo de aerotermia). Además, no podrá repetirse en otros elementos.

A continuación (botón Siguiente >), deberemos:

• Definir los datos del sistema generador;
• Seleccionar los Espacios en los que se encuentren las unidades terminales y;
• Definir los datos relativos al consumo de ACS y su acumulación (en caso de existir).

Equipo generador

En este cuadro de diálogo se deben completar la información al Tipo de sistema: Equipo de aerotermia.



Capacidad Refrigeración Total nominal (kW): Este valor representa la potencia de refrigeración total (sensible más latente) que es capaz de suministrar el equipo en condiciones nominales. Estas condiciones corresponden a las de ensayo para la certificación EUROVENT (puede consultar los datos del fabricante o la página web https://www.eurovent-certification.com/es/).

Consumo Refrigeración nominal (kW): Consumo eléctrico del equipo en condiciones nominales de refrigeración, este consumo debe incluir el consumo del compresor, de los ventiladores de la unidad interior y exterior, de la electrónica y todo consumo auxiliar del equipo.

Estas condiciones corresponden a las de ensayo para la certificación EUROVENT (puede consultar los datos del fabricante o la página web https://www.eurovent-certification.com/es/).

Capacidad total Calefacción nominal (kW): Capacidad calorífica máxima en condiciones nominales que la unidad terminal es capaz de suministrar al aire de la zona. Estas condiciones corresponden a las de ensayo para la certificación EUROVENT (puede consultar los datos del fabricante o la página web https://www.eurovent-certification.com/es/).

Consumo total Calefacción nominal (kW): Consumo eléctrico del equipo en condiciones nominales de calefacción, este consumo debe incluir el consumo del compresor, de los ventiladores de la unidad interior y exterior, de la electrónica, del sistema de desescarche y todo consumo auxiliar del equipo. Estas condiciones corresponden a las de ensayo para la certificación EUROVENT (puede consultar los datos del fabricante o la página web https://www.eurovent-certification.com/es/).

Temperatura de impulsión (ºC): Temperatura a la que el equipo generador suministra el agua a las redes de distribución y se utiliza para ajustar el rendimiento del equipo. Estas condiciones corresponden a las de ensayo para la certificación EUROVENT (puede consultar los datos del fabricante o la página web https://www.eurovent-certification.com/es/).

Equipo inverter: Los resultados de confort térmico en el edificio son completamente idénticos, así como el consumo del ventilador. La diferencia radica en una reducción del consumo energético por el uso de un compresor mucho más eficiente a cargas parciales que el Todo/Nada del caso de referencia.

Unidades terminales

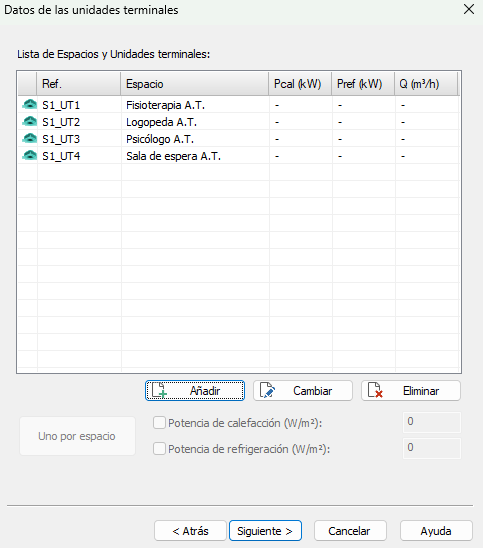

Al rellenar los datos del equipo generador pasamos a seleccionar los Espacios que contienen unidades terminales de climatización con el botón Añadir. En este sistema no se introducen las potencias de las unidades terminales porque se utiliza la propiedad de autodimensionado de EnergyPlus™, por esto, los equipos interiores siempre tendrán capacidad suficiente para los espacios asociados.

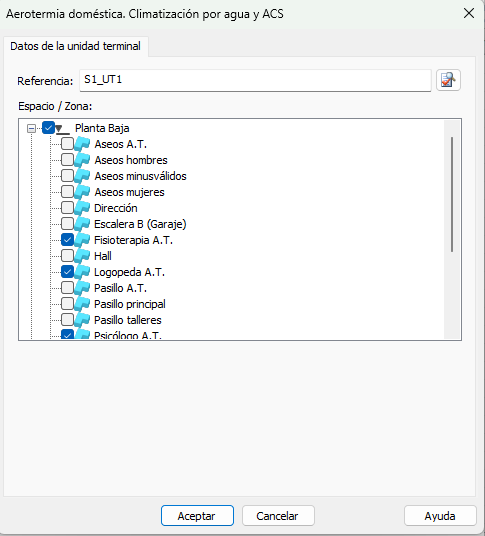

Al pulsar en el botón Añadir se abrirá este cuadro de diálogo, donde se podrá seleccionar los Espacios del edificio por Planta:

ACS

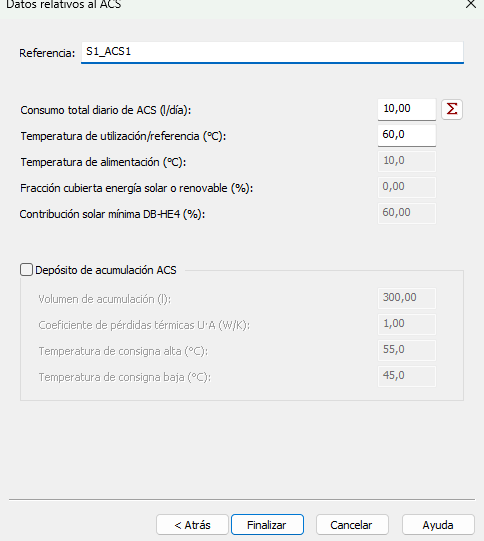

El tercer paso es definir el consumo de ACS con estos parámetros:



Referencia: Este nombre definirá la unidad que recoge los datos relativos al ACS y no podrá repetirse en otros elementos.

Consumo total diario de ACS (l/día): El consumo total diario se establece en el DB-HE para varios usos de un edificio.

Como en edificios de viviendas, hay que tener en cuenta también el factor de centralización, se recomienda previamente realizar el cálculo de la demanda utilizando el capítulo TK-HE4.

Temperatura de utilización/referencia (ºC): Es la temperatura de referencia para la que se ha definido el valor del consumo diario de ACS, normalmente 60 °C.

Temperatura de alimentación (ºC): Este valor se obtiene automáticamente y corresponde con la temperatura media del agua fría que alimenta al sistema de producción de ACS.

Fracción cubierta energía solar o renovable (%) y Contribución solar mínima DB-HE4 (%): Estos datos no hay que rellenarlos porque durante el proceso de cálculo del módulo TK-HE0 el programa calculará la fracción cubierta y comprobará que no sea inferior a la contribución renovable mínima exigida según la normativa aplicada.

La generación de energía renovable en la producción de ACS en este sistema será la de la bomba de calor; y se sumará al resto de energías renovables definidas en otros sistemas e instalaciones.

Depósito de acumulación ACS: Esta opción permite indicar si el sistema de producción de ACS dispone de un depósito de acumulación, en cuyo caso, y para contabilizar sus pérdidas térmicas, es necesario definir los siguientes parámetros:

• Volumen de acumulación (l): Se debe indicar la capacidad total de acumulación.
• Coeficiente de pérdidas térmicas U·A (W/K): Se refiere al coeficiente de pérdidas global del depósito. Este coeficiente por la diferencia de temperaturas interior y exterior, nos dará las pérdidas de calor que experimenta el depósito. A título orientativo, para depósitos aislados con 50 mm de espuma de poliuretano (conductividad térmica 0,03 W/m·K) y relación altura/diámetro de 1,5 los coeficientes U·A son:

• Volumen (litros)	U·A (W/K)
  80	0.62
  100	0.72
  300	1.50
  500	2.10
  1000	3.30

• Temperatura de consigna alta (ºC): Esta es la temperatura por encima de la cual el depósito detiene la producción de calor.
• Temperatura de consigna baja (ºC): Esta es la temperatura por debajo de la cual el depósito demanda producción de calor al sistema para mantener la temperatura del agua.

• Las temperaturas de consigna del acumulador se utilizan para calcular sus pérdidas térmicas. El modelo utilizado para la simulación del depósito de acumulación presupone que el agua almacenada está a la temperatura media de las de consigna y la temperatura del ambiente es de 25 °C.
