Climatización multizona por agua

Este sistema se compone de un Equipo generador (calderas, bomba de calor, enfriadoras, ...) y, al menos, una Unidad terminal (radiadores, paneles, suelos radiantes, ventiloconvectores, UTAs, ...).

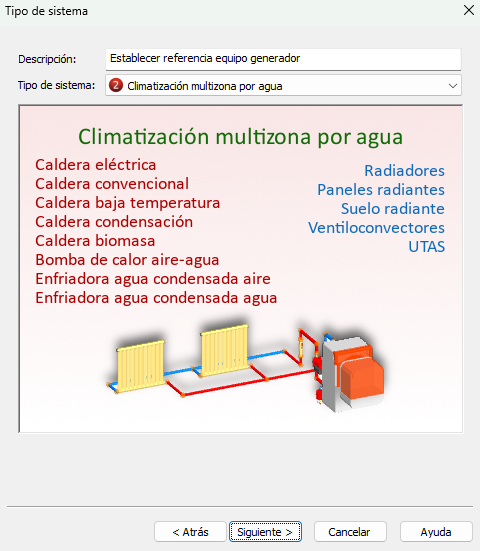

Cuando hace clic sobre el botón Asistente, podrá seleccionar este Tipo de sistema:



Descripción: Esta definición corta servirá para poder encontrarlo en los cuadros del programa y en los resultados; y coincidirá con la Referencia del Equipo generador. Además, no podrá repetirse en otros elementos.

A continuación (botón Siguiente >), deberemos:

• Seleccionar el Tipo de equipo generador;
• Definir los datos del Equipo generador;
• Seleccionar el Espacio en el que se encuentra cada Unidad terminal y;
• Definir los datos de la Unidad terminal (según el Tipo de equipo).

Equipo generador

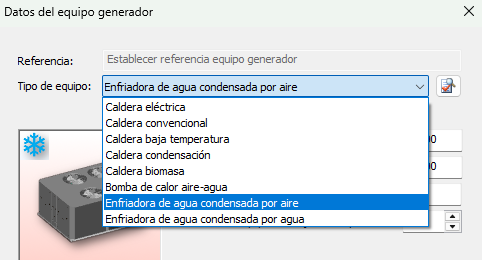

En este cuadro de diálogo se deben seleccionar el Tipo de equipo y, según el tipo, definir los parámetros particulares:



Tipo de equipo:  Se debe seleccionar un equipo generador de esta lista:

• Caldera eléctrica;
• Caldera convencional;
• Caldera baja temperatura;
• Caldera condensación;
• Caldera biomasa;
• Bomba de calor aire-agua;
• Enfriadora de agua condensada por aire;
• Enfriadora de agua condensada por agua.

Dependiendo del Tipo de equipo seleccionado, así aparecerán algunos de estos parámetros a rellenar.

Capacidad Refrigeración Total nominal (kW): Este valor representa la potencia de refrigeración total (sensible más latente) que es capaz de suministrar el Equipo en condiciones nominales. Estas condiciones corresponden a las de ensayo para la certificación EUROVENT (puede consultar los datos del fabricante o la página web https://www.eurovent-certification.com/es/).

Consumo Refrigeración nominal (kW): Consumo eléctrico del Equipo en condiciones nominales de refrigeración, este consumo debe incluir el consumo del compresor, de los ventiladores de la unidad interior y exterior, de la electrónica y todo consumo auxiliar del equipo. Estas condiciones corresponden a las de ensayo para la certificación EUROVENT (puede consultar los datos del fabricante o la página web https://www.eurovent-certification.com/es/).

Capacidad total Calefacción nominal (kW): Capacidad calorífica máxima en condiciones nominales que la unidad terminal es capaz de suministrar al aire de la zona. Estas condiciones corresponden a las de ensayo para la certificación EUROVENT (puede consultar los datos del fabricante o la página web https://www.eurovent-certification.com/es/).

Consumo total Calefacción nominal (kW): Consumo eléctrico del equipo en condiciones nominales de calefacción, este consumo debe incluir el consumo del compresor, de los ventiladores de la unidad interior y exterior, de la electrónica, del sistema de desescarche y todo consumo auxiliar del equipo. Estas condiciones corresponden a las de ensayo para la certificación EUROVENT (puede consultar los datos del fabricante o la página web https://www.eurovent-certification.com/es/).

Rendimiento nominal (basado en PCI) (%): Rendimiento nominal del Equipo generador. Estas condiciones corresponden a las de ensayo para la certificación EUROVENT (puede consultar los datos del fabricante o la página web https://www.eurovent-certification.com/es/).

Tipo de energía, se puede seleccionar entre:

• Electricidad;
• Gas natural;
• Gasóleo;
• Fuel-oil;
• GLP;
• Carbón;
• Biomasa densificada (pelets);
• Biomasa (otro tipo).

Temperatura de impulsión (ºC): Temperatura a la que el equipo generador suministra el agua a las redes de distribución y se utiliza para ajustar el rendimiento del equipo. Estas condiciones corresponden a las de ensayo para la certificación EUROVENT (puede consultar los datos del fabricante o la página web https://www.eurovent-certification.com/es/).

Número de equipos trabajando en paralelo (no para motor de cálculo EnergyPlus™): En este campo se indica el número de equipos de generación idénticos que abastecen al sistema y funcionan como una Central de producción.

Tipo condensación, se puede elegir entre:

• Torre refrigeración 1 velocidad;
• Torre refrigeración 2 velocidades;
• Torre refrigeración velocidad variable.

Potencia nominal condensación (kW): La potencia nominal de una torre de refrigeración se calcula como la cantidad de calor que puede eliminar del agua en condiciones estándar. Es una medida de su capacidad térmica.

Potencia total ventiladores (kW): La potencia eléctrica de todos los ventiladores que disponga la torre de refrigeración.

Unidad terminal

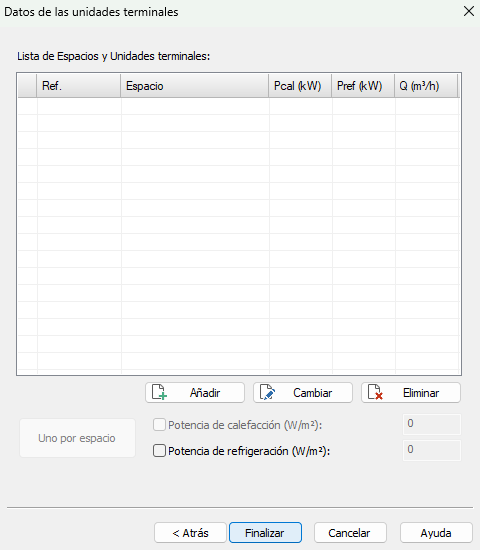

Al rellenar los datos del Equipo generador pasamos a seleccionar los Espacios que contienen las Unidades terminales de climatización.

Podrá elegir entre dos maneras de asignar las capacidades de las Unidades terminales: con el botón Añadir o con el botón Uno por espacio.

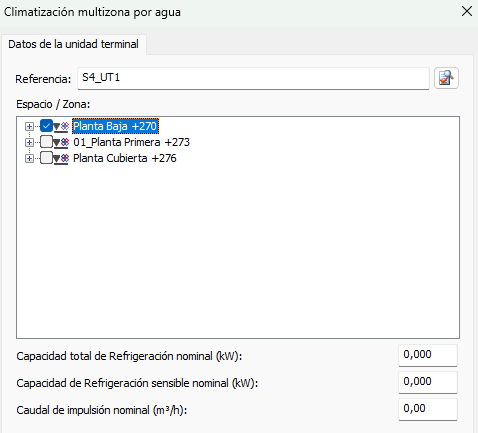

Al pulsar en el botón Añadir se abrirá este cuadro de diálogo, donde se podrá seleccionar los Espacios del edificio por Planta y definir sus datos particulares de las Unidades terminales (según el Equipo generador elegido). Los datos serán los mismos para todas las Unidades terminales; que luego se podrán modificar para ajustarlos al proyecto (podrá utilizar el botón Cambiar o con el botón Editar, cuando haya creado el Sistema).

Capacidad total de Refrigeración nominal (kW): Este valor representa la potencia de refrigeración total (sensible más latente) que es capaz de suministrar la Unidad terminal en condiciones nominales. Estas condiciones corresponden a las de ensayo para la certificación EUROVENT (puede consultar los datos del fabricante o la página web https://www.eurovent-certification.com/es/).

Este valor será el mismo para todas las unidades y luego se podrá modificar, en caso necesario.

Capacidad de Refrigeración sensible nominal (kW): Este valor representa la potencia de refrigeración sensible que es capaz de suministrar la Unidad terminal en condiciones nominales. Estas condiciones corresponden a las de ensayo para la certificación EUROVENT (puede consultar los datos del fabricante o la página web https://www.eurovent-certification.com/es/).

Este valor será el mismo para todas las unidades y luego se podrá modificar, en caso necesario.

Capacidad total de Calefacción nominal (kW): Este valor representa la potencia de calefacción que es capaz de suministrar la Unidad terminal en condiciones nominales. Estas condiciones corresponden a las de ensayo para la certificación EUROVENT (puede consultar los datos del fabricante o la página web https://www.eurovent-certification.com/es/).

Este valor será el mismo para todas las unidades y luego se podrá modificar, en caso necesario.

Caudal de impulsión nominal (m³/h): El motor de cálculo EnergyPlus™ simula las unidades terminales de los sistemas de enfriamiento por agua siempre como fan-coils, con salto térmico de 5°C y, además, se tiene en cuenta un valor mínimo de caudal de aire de impulsión para que el funcionamiento sea eficiente.

Si se quisiese emplear un suelo refrescante, hay que tener en cuenta que tiene muy poca capacidad (en torno a 40 W/m²) lo que hace que se necesite otro sistema alternativo de enfriamiento, normalmente se usan fan-coils o equipos de expansión directa. El problema estaría en que con el motor de cálculo EnergyPlus™ no se pueden simular en la misma zona dos Unidades terminales que den el mismo servicio (refrigeración), por lo que solo se podrían definir los fan-coils o split y, como mucho, aumentarles algo la potencia para tener en cuenta el efecto del suelo refrescante.

La capacidad sensible del fan-coil ya no se usa de forma directa, ahora la capacidad de deshumidificación viene dada por la temperatura del agua de entrada/salida a la batería, que depende de la temperatura de impulsión del sistema (por defecto 7 °C). De todos modos, la humedad interior es un parámetro que no se tiene en cuenta en los procesos de certificación energética, por lo que no se establecen controles para limitarla.

En los sistemas de calefacción por agua las Unidades terminales se simulan como emisores térmicos (radiadores, paneles, suelo radiante…) motivo por el que no se requiere Caudal de impulsión de aire.

La otra manera de asignar las capacidades de las Unidades terminales es activando la opción Potencia de calefacción (W/m²) o la opción Potencia de refrigeración (W/m²) y hacer clic sobre botón Uno por espacio (que ya aparecerá activo, al haber seleccionado algunas de las dos opciones de potencias).

Este botón Uno por espacio permite definir de forma rápida las capacidades de todas las Unidades terminales (de todos los Espacios), asignando una potencia en función de su superficie útil. Por ejemplo, en un Sistema de calefacción multizona con caldera y radiadores es posible definir las unidades terminales de forma automática. Para ello active la casilla Potencia de calefacción, e introduzca la potencia media por unidad de superficie, por ejemplo 90 W/m². Cuando pulse el botón Una por espacio el programa generará un radiador por cada recinto con la potencia media multiplicada por su superficie.

Una vez creadas las Unidades terminales es posible utilizar los botones Eliminar para suprimir las que no vayan a formar parte del Sistema o Cambiar para modificar la potencia en aquellas en las que su valor difiere del realmente proyectado.
