Climatización multizona por conductos

Estos sistemas proporcionan refrigeración y/o calefacción a un conjunto de zonas mediante una red de conductos.

Este sistema se compone de un Equipo generador (unidad exterior de expansión directa aire-aire compacto, tipo split o VRF) y, al menos, una Unidad terminal (bocas de impulsión).

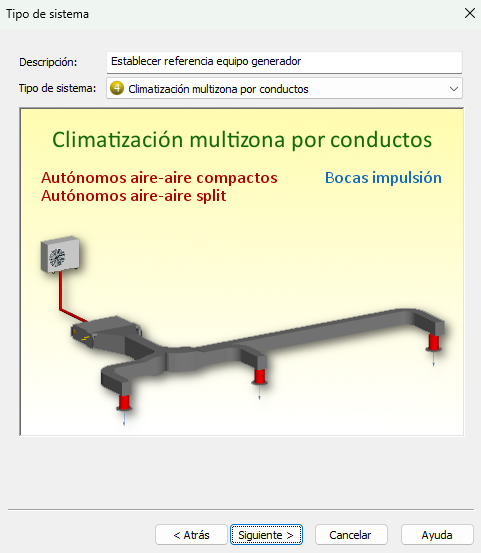

Cuando hace clic sobre el botón Asistente, podrá seleccionar este Tipo de sistema:

Descripción: Esta definición corta servirá para poder encontrarlo en los cuadros del programa y en los resultados; y coincidirá con la Referencia del Equipo generador. Además, no podrá repetirse en otros elementos.

A continuación (botón Siguiente >), deberemos:

• Seleccionar el Tipo de equipo generador;
• Definir los datos del Equipo generador;
• Seleccionar el Espacio en el que se encuentra cada Unidad terminal y;
• Definir los datos de la Unidad terminal.

Equipo generador

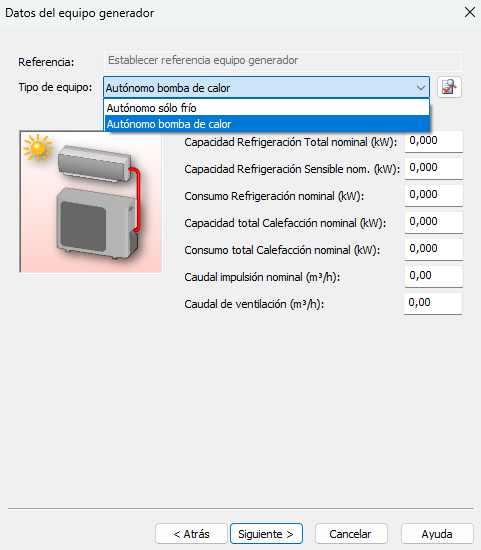

En este cuadro de diálogo se deben seleccionar el Tipo de equipo y, según el tipo, definir los parámetros particulares:

Tipo de equipo:  Se debe seleccionar un equipo generador de esta lista:

• Autónomo sólo frío;
• Autónomo bomba de calor.

Dependiendo del Tipo de equipo seleccionado, así aparecerán algunos de estos parámetros a rellenar.

Capacidad Refrigeración Total nominal (kW): Este valor representa la potencia de refrigeración total (sensible más latente) que es capaz de suministrar el Equipo en condiciones nominales. Estas condiciones corresponden a las de ensayo para la certificación EUROVENT (puede consultar los datos del fabricante o la página web https://www.eurovent-certification.com/es/).

Capacidad Refrigeración Sensible nominal (kW): Este valor representa la potencia de refrigeración sensible que es capaz de suministrar el Equipo en condiciones nominales (aproximadamente 70 % de la capacidad total). Estas condiciones corresponden a las de ensayo para la certificación EUROVENT (puede consultar los datos del fabricante o la página web https://www.eurovent-certification.com/es/).

Consumo Refrigeración nominal (kW): Consumo eléctrico del Equipo en condiciones nominales de refrigeración, este consumo debe incluir el consumo del compresor, de los ventiladores de la unidad interior y exterior, de la electrónica y todo consumo auxiliar del equipo. Estas condiciones corresponden a las de ensayo para la certificación EUROVENT (puede consultar los datos del fabricante o la página web https://www.eurovent-certification.com/es/).

Capacidad total Calefacción nominal (kW): Capacidad calorífica máxima en condiciones nominales que la unidad terminal es capaz de suministrar al aire de la zona. Estas condiciones corresponden a las de ensayo para la certificación EUROVENT (puede consultar los datos del fabricante o la página web https://www.eurovent-certification.com/es/).

Consumo total Calefacción nominal (kW): Consumo eléctrico del equipo en condiciones nominales de calefacción, este consumo debe incluir el consumo del compresor, de los ventiladores de la unidad interior y exterior, de la electrónica, del sistema de desescarche y todo consumo auxiliar del equipo. Estas condiciones corresponden a las de ensayo para la certificación EUROVENT (puede consultar los datos del fabricante o la página web https://www.eurovent-certification.com/es/).

Caudal de impulsión nominal (m³/h): Caudal nominal de aire impulsado al interior por el equipo al interior de los Espacios acondicionados. Para equipos compactos conectados a redes de conductos que reduzcan el caudal nominal, deberá introducirse el caudal resultante.

El caudal de impulsión tiene que ser la suma de los caudales de impulsión de todas sus Unidades terminales.

Caudal de ventilación (m³/h): Corresponde con el caudal de aire exterior impulsado por el sistema. Cuando esta propiedad sea mayor que cero, se considerará que se produce una mezcla del aire exterior de ventilación y el interior recirculado antes de que el aire pase por el equipo de tratamiento. El caudal de ventilación tiene que ser la suma de los caudales de ventilación de los espacios asociados.

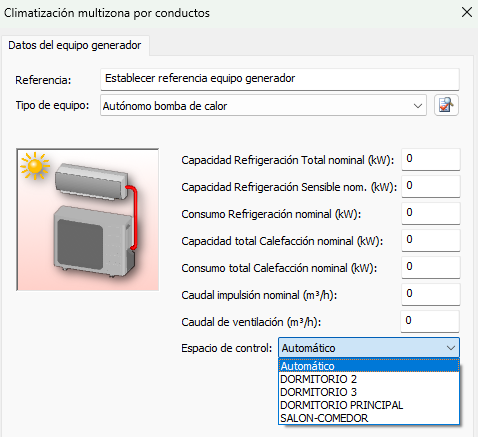

Espacio de control: Esta opción aparecerá cuando se termine de configurar el conjunto del Sistema que, seleccionándolo, se podrá utilizar el botón Editar para cambiar que un Espacio concreto sea el de control (antes no se podrá porque no se han definido las unidades terminales y, por tanto, tampoco los espacios que acondicionan).

Cuando se definen las Unidades terminales el programa selecciona el Espacio de mayor carga térmica y lo asigna como espacio de control (Automático). Si se quisiese modificar, habría que editarlo.

Unidad terminal

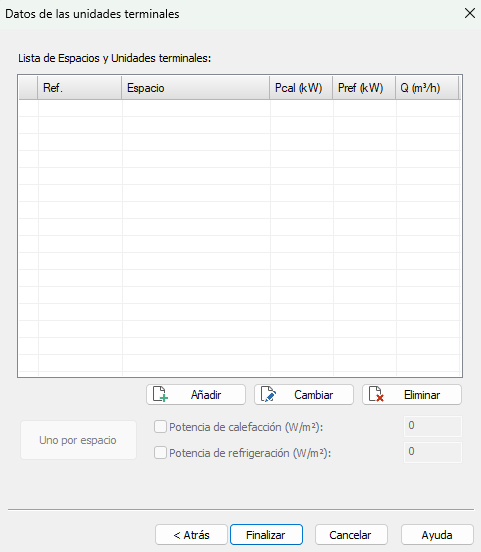

Al rellenar los datos del Equipo generador pasamos a seleccionar los Espacios que contienen las Unidades terminales de climatización.

En este tipo de Sistema sólo se podrá seleccionar los Espacios de las bocas de impulsión con el botón Añadir, y no con el botón Uno por espacio.

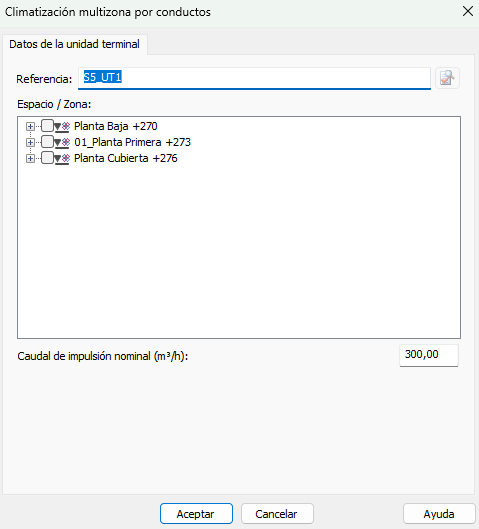

Al pulsar en el botón Añadir se abrirá este cuadro de diálogo, donde se podrá seleccionar los Espacios del edificio por Planta y definir sus datos particulares de las Unidades terminales (según el Equipo generador elegido). Los datos serán los mismos para todas las Unidades terminales; que luego se podrán modificar para ajustarlos al proyecto (podrá utilizar el botón Cambiar o con el botón Editar, cuando haya creado el Sistema).

Caudal de impulsión nominal (m³/h): corresponde con el caudal nominal de aire impulsado por todas las bocas de un mismo Espacio climatizado. Si hay diferentes valores, se pondrá aquí el más repetido y, cuando se haya terminado de crear el Sistema, se podrá seleccionar cada Unidad terminal y con el botón Editar cambiar el valor del caudal de impulsión.

Una vez creadas las Unidades terminales es posible utilizar los botones Eliminar para suprimir las que no vayan a formar parte del Sistema o Editar para modificar la potencia en aquellas en las que su valor difiere del realmente proyectado.
