Climatización unizona

Este sistema se compone de un equipo de producción térmica y una unidad terminal (sólo para un Espacio).

Los equipos ideales para climatización, calefacción o refrigeración, de rendimiento constante se definen en este tipo de sistema.

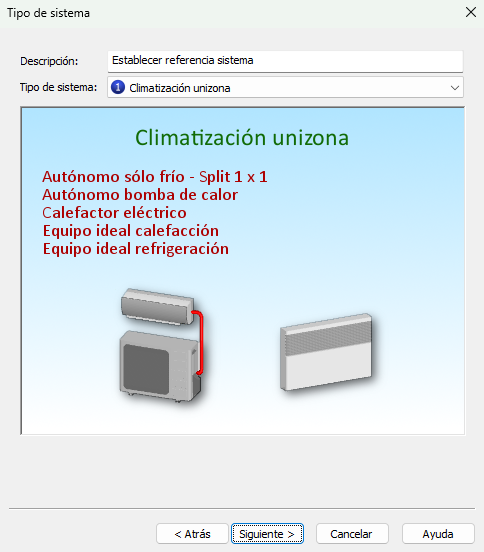

Cuando hace clic sobre el botón Asistente, podrá seleccionar este Tipo de sistema:



Descripción: Esta definición corta servirá para poder encontrarlo en los cuadros del programa y en los resultados; y coincidirá con la Referencia del equipo generador. Además, no podrá repetirse en otros elementos.

A continuación (botón Siguiente >), deberemos:

• Seleccionar el Tipo de equipo generador;
• Definir los datos del equipo generador y;
• Seleccionar el Espacio en el que se encuentra la unidad terminal.

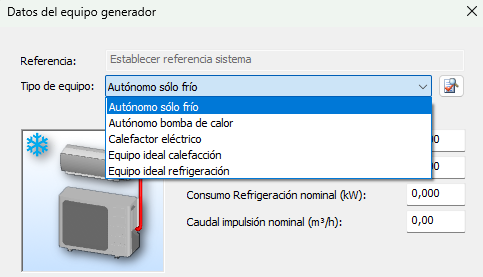

Equipo generador

En este cuadro de diálogo se deben seleccionar el Tipo de equipo y, según el tipo, definir los parámetros particulares:



Tipo de equipo:  Se debe seleccionar un equipo generador de esta lista:

• Autónomo sólo frío;
• Autónomo bomba de calor;
• Calefactor eléctrico;
• Equipo ideal calefacción;
• Equipo ideal refrigeración.

Capacidad Refrigeración Total nominal (kW): Este valor representa la potencia de refrigeración total (sensible más latente) que es capaz de suministrar el equipo en condiciones nominales. Estas condiciones corresponden a las de ensayo para la certificación EUROVENT (puede consultar los datos del fabricante o la página web https://www.eurovent-certification.com/es/).

Capacidad Refrigeración Sensible nominal (kW): Este valor representa la potencia de refrigeración sensible que es capaz de suministrar el equipo en condiciones nominales. Estas condiciones corresponden a las de ensayo para la certificación EUROVENT (puede consultar los datos del fabricante o la página web https://www.eurovent-certification.com/es/).

Consumo Refrigeración nominal (kW): Consumo eléctrico del equipo en condiciones nominales de refrigeración, este consumo debe incluir el consumo del compresor, de los ventiladores de la unidad interior y exterior, de la electrónica y todo consumo auxiliar del equipo.

Estas condiciones corresponden a las de ensayo para la certificación EUROVENT (puede consultar los datos del fabricante o la página web https://www.eurovent-certification.com/es/).

Capacidad total Calefacción nominal (kW): Capacidad calorífica máxima en condiciones nominales que la unidad terminal es capaz de suministrar al aire de la zona. Estas condiciones corresponden a las de ensayo para la certificación EUROVENT (puede consultar los datos del fabricante o la página web https://www.eurovent-certification.com/es/)).

Consumo total Calefacción nominal (kW): Consumo eléctrico del equipo en condiciones nominales de calefacción, este consumo debe incluir el consumo del compresor, de los ventiladores de la unidad interior y exterior, de la electrónica, del sistema de desescarche y todo consumo auxiliar del equipo. Estas condiciones corresponden a las de ensayo para la certificación EUROVENT (puede consultar los datos del fabricante o la página web https://www.eurovent-certification.com/es/).

Caudal de impulsión nominal (m³/h): Caudal nominal de aire impulsado al interior del Espacio acondicionado.

Rendimiento nominal (basado en PCI) (%): Rendimiento medio estacional del equipo generador, es decir el cociente entre la capacidad y el consumo nominal expresado en tanto por ciento.

Tipo de energía: se puede seleccionar entre:

• Electricidad;
• Gas natural;
• Gasóleo;
• Fuel-oil;
• GLP;
• Carbón;
• Biomasa densificada (pelets);
• Biomasa (otro tipo).

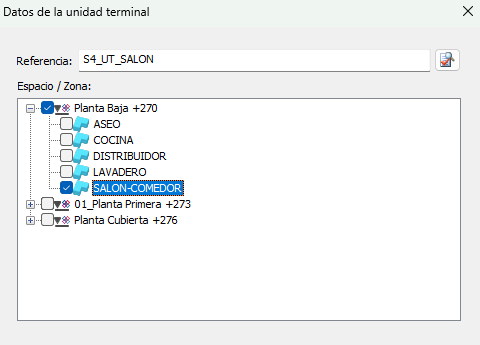

Unidad terminal

Al rellenar los datos del equipo generador pasamos a seleccionar el Espacio que contiene la unidad terminal de climatización.

En este sistema no se introducen las potencias de las Unidades terminales porque se utiliza la propiedad de autodimensionado de EnergyPlus™, por esto los equipos interiores siempre tendrán capacidad suficiente para los espacios asociados.
