Sistema exclusivo de ventilación

Estos sistemas son exclusivos para ventilación y pueden formar parte de un Recuperador de calor, o no, y las Unidades terminales son bocas de impulsión.

El uso de este sistema también está habilitado para espacios no acondicionados. En el caso de espacios no acondicionados, la definición de un sistema de ventilación con recuperador de calor no tiene ningún efecto. Sin embargo, sí puede reducir la eficiencia del sistema para el resto de los espacios acondicionados que comparten el sistema.

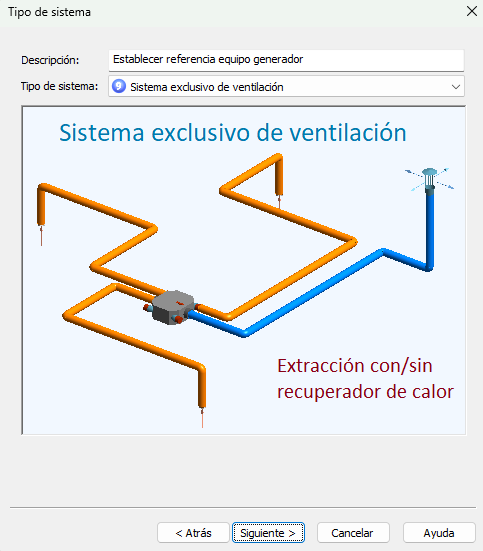

Cuando hace clic sobre el botón Asistente, podrá seleccionar este Tipo de sistema:

Descripción: Esta definición corta servirá para poder encontrarlo en los cuadros del programa y en los resultados; y coincidirá con la Referencia del Equipo generador. Además, no podrá repetirse en otros elementos.

A continuación (botón Siguiente >), deberemos:

• Seleccionar el Espacio en el que se encuentra cada Unidad terminal y;
• Definir los datos del Equipo generador (con o sin recuperador de calor).

Unidad terminal

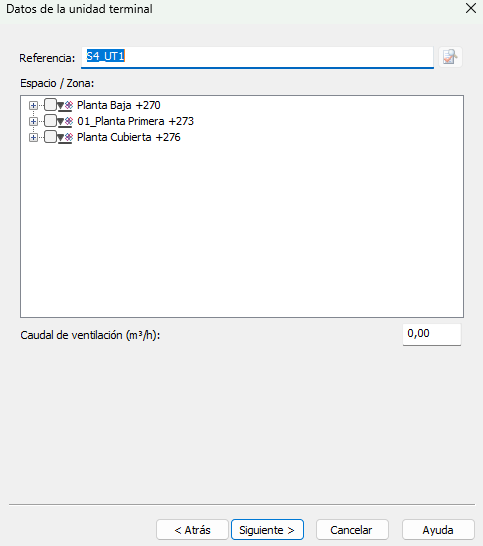

En este caso, primero se seleccionan los Espacios donde hay Bocas de impulsión para la ventilación. De esta manera, el programa podrá calcular el Caudal de ventilación del conjunto.

Caudal de ventilación (m³/h): Este valor se calcula automáticamente al seleccionar los Espacios en los que actúe el sistema. Se tratará siempre el 100 % del aire de renovación de las propiedades de cada espacio. En el cuadro de edición aparece el caudal total de ventilación del conjunto de espacios seleccionados.

Equipo generador

El siguiente cuadro de datos, el Asistente permite definir el consumo eléctrico de los ventiladores y si está disponible, o no, la opción de recuperación de energía; a partir de los parámetros particulares del Equipo ventilador.

Caudal total de aire de ventilación (m³/h): El caudal de ventilación tiene que ser la suma de los caudales de ventilación de los espacios asociados (según la selección de Espacios del apartado anterior).

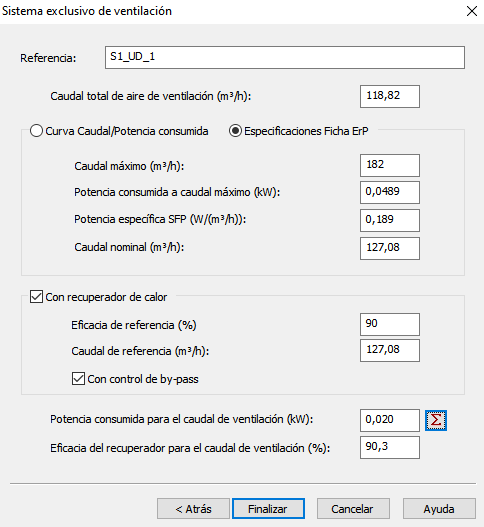

Hay dos formas de introducir el consumo: mediante la Curva caudal/potencia del ventilador o bien mediante las Especificaciones de su Ficha ErP (Directiva de diseño ecológico) si está disponible:

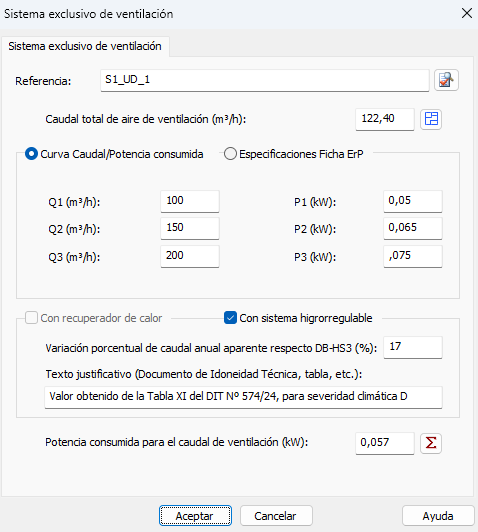

• Curva caudal/potencia del ventilador: En el caso de introducir los datos mediante la Curva caudal/Potencia consumida, marcar esta opción e introducir tres parejas de valores de caudal y de potencia, desde los valores de menor caudal (Q1, P1) a los de mayor caudal (Q3, P3).
•


• Especificaciones de su Ficha ErP: Si los datos se introducen a través de las Especificaciones de la Ficha ErP, es necesario conocer el caudal máximo, la potencia absorbida a caudal máximo, la potencia específica, así como el caudal nominal.
•

 Si hubiese Recuperador de calor, se deberá marcar la opción y completar los datos de Eficacia de referencia (%), Caudal de referencia (m³/h). Además, si tiene Control de by-pass (conforme con el Reglamento UE 1253- 2014), se puede activar esta opción: En función a las temperaturas del aire, la condición de operación del bypass desvía la totalidad del flujo de aire. El by-pass a efectos térmicos se corresponde con un recuperador de eficiencia nula:

• La temperatura de aire interior es mayor de 22 ºC;
• La temperatura de aire exterior no es inferior a 10 ºC;
• La temperatura de aire exterior es inferior a la temperatura de aire interior.

Si tuviese un Sistema higrorregulable, se deberá marcar la casilla completar los datos de Variación porcentual del caudal anual aparente respecto al valor establecido en el DB-HS3 (%) y un Texto justificativo... que explique el valor introducido (el texto justificativo se incluirá automáticamente en el apartado ANEXO IV – Pruebas, comprobaciones e inspecciones realizadas por el técnico certificador). La definición de un Sistema higrorregulable implica una reducción del número de horas de funcionamiento del ventilador, lo que conlleva una disminución tanto del consumo eléctrico como de la demanda debida a la ventilación. Este sistema se ha implementado como alternativa a los de doble flujo con recuperador, por lo que no es posible configurar ambos simultáneamente.

Para comprobar el valor de la Potencia consumida por el sistema para el caudal de ventilación (kW) total de los espacios asociados y el valor de la Eficacia del recuperador para el caudal de ventilación pulse el botón Cálculo. Todos los datos que se introduzcan deben ser conformes a la curva del ventilador y al caudal necesario para los espacios. En caso contrario la potencia resultante será un valor fuera de rango y se emitirá un mensaje indicando del error.

TeKton3D permite la definición de varios sistemas exclusivos de ventilación en el mismo edificio asociados a distintos grupos de espacios.
