Descripción

En el capítulo TK-HE3 la mayor parte de los datos de partida que resultan imprescindibles para el cálculo está asociada a los Espacios que se han insertado previamente en el capítulo TK-Edificio. Cuando edite un Espacio, se abrirá un cuadro con las siguientes solapas o pestañas:

Actividad
Geometría
Cálculo

Solapa Actividad

En esta solapa están los datos básicos para el cálculo de la iluminación del recinto. La mayor parte de estos datos se pueden extraer de la Actividad, para lo cual habrá que dejar el desplegable correspondiente con la opción Valor prefijado marcada. En aquellos casos en los que el usuario decida modificar alguno de los datos, deberá elegir la opción Valor particular.

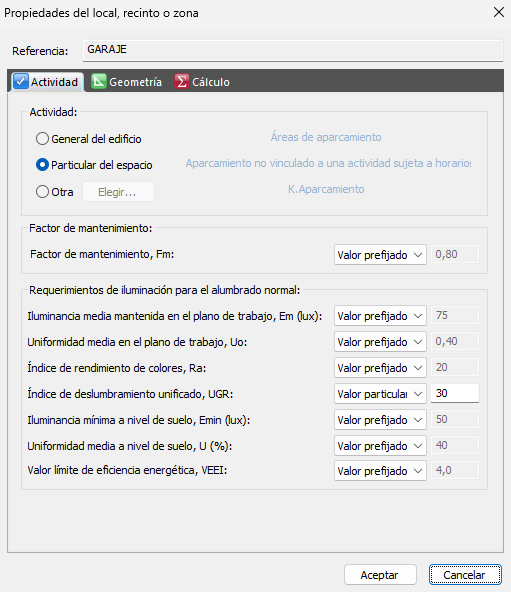

Pestaña Actividad

Las opciones disponibles se organizan en los siguientes apartados:

Actividad

La actividad es un conjunto de propiedades relacionado con el uso de cada espacio, a partir del cual se realizan cálculos muy diversos (DB-SI, DB-HR, DB-HE3, cargas térmicas, etc.). La actividad de un espacio se selecciona en el capítulo TK-Edificio.

En este apartado se puede elegir alguno de los siguientes apartados:

General del edificio: toma la actividad por defecto, definida en la opción del menú Datos/Generales... del capítulo TK-Edificio.
Particular del espacio: toma la actividad asociada al Espacio.
Otra (botón Elegir...): permite elegir cualquier actividad de la base de datos, independientemente de la actividad elegida en el capítulo TK-Edificio.

Factor de mantenimiento

En este apartado podrá definir el Factor de mantenimiento, Fm que es el cociente entre la iluminancia media sobre el plano de trabajo después de un cierto periodo de uso de una instalación de alumbrado y la iluminancia media obtenida bajo la misma condición para la instalación considerada como nueva.

Requerimientos de iluminación para el alumbrado normal

Las opciones disponibles en este apartado son:

Iluminancia media mantenida en el plano de trabajo, Em (lux): es el valor que debe dar al menos la iluminancia promedio en el interior del recinto, a la altura del plano de trabajo, durante un tiempo igual al periodo de mantenimiento.
Uniformidad media en el plano de trabajo, Uo: es el valor medio mínimo recomendado de uniformidad media de iluminancias en el plano de trabajo. La uniformidad media se calcula como el cociente entre la iluminancia mínima y la iluminancia media.
Índice de rendimiento de colores, Ra: efecto de un iluminante sobre el aspecto cromático de los objetos que ilumina por comparación con su aspecto bajo un iluminante de referencia. La forma en que la luz de una lámpara reproduce los colores de los objetos iluminados se denomina índice de rendimiento de color (Ra). El color que presenta un objeto depende de la distribución de la energía espectral de la luz con que está iluminado y de las características reflexivas selectivas de dicho objeto.
Índice de deslumbramiento unificado, UGR: es el índice de deslumbramiento molesto procedente directamente de las luminarias de una instalación de iluminación interior, definido en la publicación CIE (Comisión Internacional de Alumbrado) nº 117.
Iluminancia mínima a nivel de suelo, Emin (lux): es el valor por debajo del cual no debe descender el valor de la iluminancia a nivel de suelo, en cualquier punto del recinto.
Uniformidad media a nivel de suelo, U (%): esta magnitud mide la máxima diferencia posible entre la iluminancia máxima y la mínima en el suelo del recinto. Es el cociente Emax/Emin y se expresa en tanto por ciento.

La iluminancia mínima y la uniformidad media a nivel de suelo son magnitudes que sólo se verifican en zonas de circulación en las que sea de aplicación el punto 1 del DB-SUA4. En la mayoría de los casos, estos valores estarán por defecto igualados a cero, no realizándose entonces esta comprobación (la ficha de justificación del DB-SUA4, en el apartado de alumbrado normal, aparecerá vacía).

Valor límite de la eficiencia energética, VEEI: En este apartado el usuario puede elegir el definido de acuerdo con el DB-HE3, según la siguiente expresión [P es la potencia total instalada en lámparas (W), S la superficie iluminada (m²) y Em es la iluminancia media horizontal mantenida en la superficie iluminada (lx)]:

Solapa Geometría

Las opciones disponibles en esta solapa son:

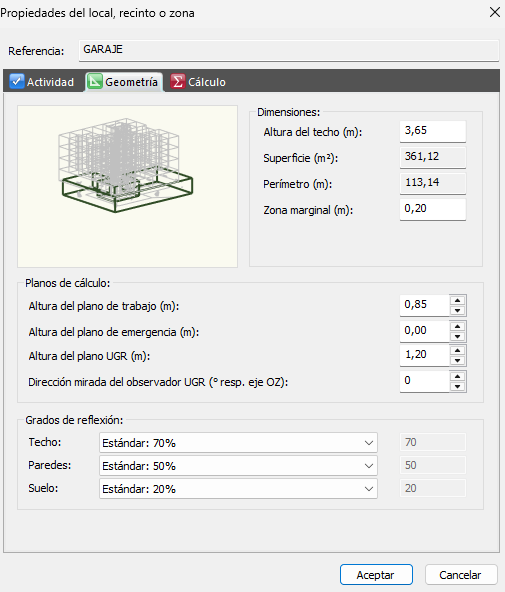

Pestaña Geometría

Altura del techo: este parámetro influye en el cálculo de la iluminación indirecta provocada por la reflexión de las paredes. Al cambiar la Altura del techo (suponiendo un falso techo, por ejemplo), se reducen las superficies de las paredes, se reduce la reflexión y se reduce la componente indirecta de la iluminancia.
Sin embargo, la iluminancia directa depende únicamente de la distancia y orientación del símbolo de la Luminaria en el modelo 3D con respecto a los planos de cálculo, por lo tanto, no influye para este cálculo la altura del techo.
La altura del techo también puede afectar algunos listados en caso de referenciar la colocación de la luminaria respecto al techo.
Superficie: Informa de la superficie del espacio.
Perímetro: Informa del perímetro del espacio.
Zona marginal: es el ancho de una banda paralela a los límites del espacio donde no se tienen en cuenta los resultados obtenidos en los puntos de cálculo. Definir una zona marginal hace que no se consideren posibles valores bajos de iluminancias en zonas pegadas a paredes y esquinas, mejorando la uniformidad, la iluminancia media y la eficiencia energética.
Planos de cálculo:
- Altura del plano de trabajo: define la distancia entre el suelo y el plano de trabajo (sobre el que se realizan las comprobaciones de alumbrado normal).
- Altura del plano de emergencia: define la distancia entre el suelo y el plano sobre el que se deben hacer las comprobaciones para alumbrado de emergencia. Lo normal es que este plano sea el propio suelo y, por tanto, esta altura debe ser igual a 0,00 en la mayor parte de los casos.
- Altura del plano UGR: esta altura se utiliza para el cálculo general del UGR (es decir, independiente de la posición de los Observadores UGR que haya en el recinto). Esta altura influye en:
  - Cuando genere curvas o gráficas 3D del índice UGR, se confeccionarán referidas a esta altura.
  - Cuando no existan Observadores UGR, el programa utilizará esta altura para las comprobaciones.
- Dirección mirada del observador UGR (º respecto al eje OZ): es la dirección utilizada para el cálculo general del UGR; se utiliza junto con la altura definida en el punto anterior. La dirección se define como un ángulo descrito alrededor del eje OZ. Cuando el ángulo es igual a 0º, la dirección de comprobación del UGR se corresponde con el eje X positivo.
Grados de reflexión: este apartado contiene unos desplegables que permiten definir el grado de reflexión de las paredes, suelo y techo; el grado de reflexión se utiliza para el cálculo de la luz indirecta. Cada desplegable contiene una extensa lista de materiales con sus grados de reflexión; si no encontrara ninguno adecuado, puede elegir la opción Valor particular para forzar el valor, indicándolo en la casilla adjunta (se expresa en tanto por ciento).

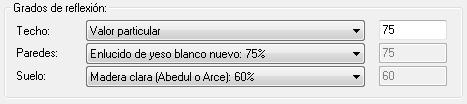

Grados de reflexión

Si no se quiere tener en cuenta el grado de reflexión de alguno de los límites del espacio (sus caras de techo, paredes o suelo), puede indicar un valor cero para la opción Valor particular. Para el cálculo de los parámetros de iluminación con luminarias de emergencia el programa toma por defecto internamente ese valor cero.

Solapa Cálculo

Esta solapa contiene dos opciones:

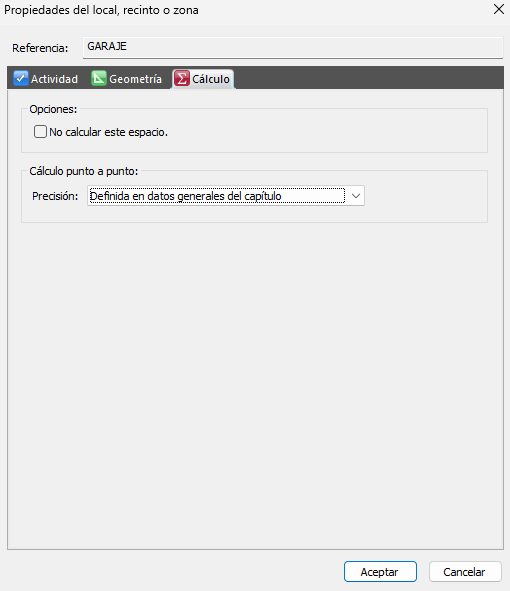

Pestaña Cálculo

No calcular este espacio: desactiva el cálculo del espacio. En muchos edificios el cálculo sólo es necesario en un número limitado de recintos. En estos casos, puede editar un solo espacio y utilizar la herramienta Copiar propiedades () para hacer lo mismo con los demás, de forma rápida.
Cálculo punto a punto - Precisión: define la precisión de la malla de puntos que se utiliza para el cálculo de la iluminación en el recinto considerado. Puede elegir entre:
- Automático: El programa determina un espaciado de malla que optimiza la precisión sin perjudicar demasiado a la velocidad de cálculo.
- Mínimo CTE: Es el mínimo número de puntos posible, de acuerdo con el Apéndice A del DB-SU4, según el cual, el número mínimo de puntos a considerar en el cálculo dependerá del índice del local (K):
- 1. 4 puntos si K < 1
  2. 9 puntos si 2 > K ≥ 1
  3. 16 puntos si 3 > K ≥ 2
  4. 25 puntos si K ≥ 3
- Distancia entre puntos: en este caso el usuario define una distancia fija entre puntos, que el programa respeta a la hora de generar la malla.
- Definida en datos generales del capítulo: esta opción utiliza el criterio definido en el menú Datos/Generales...

El número mínimo de puntos indicado por el CTE suele ser muy bajo en comparación con la capacidad que tiene TK-HE3. Al ser el número de puntos muy bajo, suelen ser insuficientes para mostrar resultados y curvas de forma clara, por lo que es recomendable que siempre se opte por la opción Automático, que con toda seguridad considerará muchos más puntos que los indicados por el CTE.
