Tubería
	TeKton3D / TK-HS5 / Menú Insertar / Tubería	Ayuda iMventa Ingenieros

Descripción

Las tuberías son los conductos cerrados que conforman la instalación de saneamiento.

Cabe destacar los siguientes apartados de estos elementos:

• Conexiones.
• Propiedades.

Conexiones

TeKton3D debe interpretar el dibujo de la instalación para construir el sistema matricial de cálculo, por este motivo es importante que las conexiones se realicen de forma precisa en los puntos de Conexión de las entidades que entren en el cálculo:

• Una línea sólo se puede conectar a otras líneas a través de sus extremos o puntos finales.
• Las líneas se conectan a los símbolos por medio de los puntos de Conexión.

Para asegurar la conexión entre elementos debe hacerse uso de los distintos tipos de puntos de referencia disponibles en la interfaz gráfica (disponibles a través del menú contextual), aunque el más útil es el punto fijo de Conexión que aproxima el cursor tanto a los extremos de las líneas como a los puntos de conexión de los símbolos.

Propiedades

La ventana de propiedades de las tuberías de saneamiento (o canaletas) constan de las siguientes solapas:

• Generales.
• Geometría.
• Cálculo.

Además, en la ventana se encuentran los siguientes campos:



Referencia. Es el nombre que identifica a la tubería. TeKton3D HS5 rellena automáticamente este campo con un número precedido por la palabra "Tubería-", pero se puede modificar en la pestaña Etiquetas del submenú Datos/Generales...

Tipo. Indica el tipo de la tubería seleccionada. Es muy importante asignar correctamente el tipo de tubería para que el dimensionado se realice correctamente, ya que en función del Tipo seleccionado,  el programa calculará el diámetro de la tubería según una u otra tabla del CTE.

En la derecha del cuadro de selección del Tipo de tramo se encuentra una opción para activar, o desactivar, la opción de Tipo de tramo de tubería por defecto. De esta forma, una vez marcado, los siguientes tipos de tubería que se añadan, serán del tipo indicado por el usuario, a partir de la selección. Para volver a cambiar a otro tipo por defecto, solo hay que repetir la operación con un tipo distinto.

Los tipos disponibles son:

• Red de pequeña evacuación: parte de la red de evacuación que conduce los residuos desde los cierres hidráulicos, excepto de los inodoros, hasta las bajantes.
  • Embebido: Se considera la posibilidad de clasificar a los tramos de Colector enterrado y a la Red de pequeña evacuación con la propiedad de Embebido en un elemento estructural de hormigón (solera, losa o forjado). Esa información se utilizará para informar en las mediciones de resultados, así como en la representación de estos mediante el empleo de diferentes colores.
• Colector enterrado: canalización que conduce las aguas desde las bajantes hasta la red de alcantarillado público, bajo el firme:
  • Embebido: Se considera la posibilidad de clasificar a los tramos de Colector enterrado y a la Red de pequeña evacuación con la propiedad de Embebido en un elemento estructural de hormigón (solera, losa o forjado). Esa información se utilizará para informar en las mediciones de resultados, así como en la representación de estos mediante el empleo de diferentes colores.
  • Colector urbano o exterior: se utiliza para considerar los tramos de colector enterrado que están fuera de la edificación, por ejemplo, los que comunican dos edificios o bien discurren por el exterior en una zona común. El CTE DB-HS5 especifica que los Colectores enterrados tienen que tener una pendiente mínima del -2 %. Con vista a permitir calcular con pendientes inferiores (y que no nos muestre ningún aviso), se activa esta opción y se tiene en cuenta la pendiente indicada al tipo concreto en el apartado, Pendiente mínima para el trazado en modo Automático de los tramos, dentro del submenú Datos/Generales.../Dimensionado.
• Colector colgante: canalización que conduce las aguas desde las bajantes hasta la red de alcantarillado público, pero este tipo de tubería transcurre colgada del techo de alguna planta.
• Bajante: canalización que conduce verticalmente las aguas pluviales desde los sumideros sifónicos en cubierta y los canalones y las aguas residuales desde las redes de pequeña evacuación e inodoros hasta la arqueta a pie de bajante o hasta el colector suspendido.
• Canaleta semicircular: conducción abierta de sección semicircular que recoge aguas del faldón de una cubierta. Para interpretar correctamente, en su inicio debe conectarse a una unidad de descarga pluvial.
• Canaleta rectangular: conducción abierta de sección rectangular que recoge aguas del faldón de una cubierta. Para interpretar correctamente, en su inicio debe conectarse a una unidad de descarga pluvial.
• Tubería de bombeo: conducción de salida de un grupo elevador, calculada a sección llena. Debe asignar esta función a las tuberías que transcurran entre la salida de un grupo elevador y una arqueta (a partir de la arqueta la velocidad del agua baja y las tuberías ya no serán de bombeo).

• Esta opción permite en la pestaña Cálculo de las Propiedades de las tuberías definir una velocidad del agua particular para cada tramo de tubería de bombeo.

• Ventilación primaria: Se permite diferenciar las tuberías de ventilación primaria del resto.
• Ventilación secundaria: Se permite diferenciar las tuberías de ventilación secundaria del resto.

Tipo de exclusión. Existen tres opciones para elegir:

• Ninguna. Este elemento se calculará y comprobará para cumplir el DB-HS5.
• Cálculo. Excluye completamente del cálculo. Además, no tiene en cuenta los efectos que este pueda tener en el resto de la instalación. Al seleccionar esta opción, es similar a eliminar el elemento de la instalación durante el proceso de cálculo.
• Comprobación. No realiza las comprobaciones referentes al dimensionado de los elementos, pero sí se tiene en cuenta su efecto en el resto de la instalación.

Generales

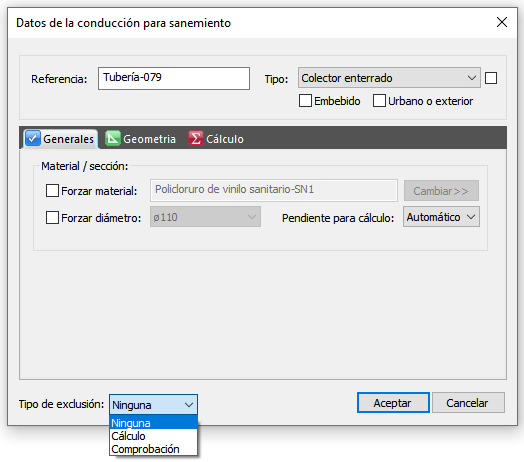

La pestaña Generales contiene los datos que definen el material, el diámetro y la pendiente de cálculo de este tramo.

Forzar material. Con esta opción se asigna a la tubería un material distinto al definido en el submenú Datos/Generales.../Material. Para elegir un material concreto, haga clic en el botón Cambiar>>, y seleccione uno de los disponibles en la base de datos de tuberías.

Los Modelos de tramos de tubería (diferentes a las canaletas) que se pueden utilizar en este capítulo (TK-HS5) se encuentran en el submenú Archivo/Bases de datos/Fontanería-Hidráulica/Tuberías... y aparecerán sólo aquellos Modelos que tengan la característica Tipo de tubería seleccionada como de Tubo de saneamiento.

Forzar diámetro. Por defecto el programa calculará automáticamente el diámetro de todas las tuberías. Pero si el usuario lo desea, con esta opción puede asignar y calcular con un valor fijo de un diámetro del Modelo de Tubería seleccionado.

Pendiente para cálculo. Permite establecer el criterio de asignación de pendientes a tramos:

• Automático. Calcula automáticamente la pendiente, en función de la posición de los demás elementos de la instalación. Es un procedimiento complejo que TK-HS5 desarrolla automáticamente, por el que analiza la posición real que tendrán los nudos que conectan los elementos y calcula la pendiente real.
• Forzado (-1%, -2% ó -4%). Permite fijar la pendiente de la tubería. El trazado real de la instalación se realizará respetando la pendiente de este tramo de tubería. Si fuerza la pendiente en varias tuberías, podría darse el caso de que no exista una solución real, en tal caso, el programa ignoraría el valor forzado en algunas de las tuberías forzadas.

Geometría

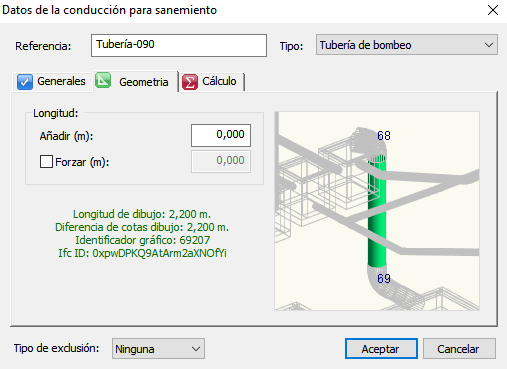

La pestaña Geometría contiene los datos que definen la tubería en sí: longitud, diferencia de cotas e identificadores.

Longitud. Por defecto, la longitud del tramo es igual a la del modelo de cálculo 3D (Longitud de dibujo). Sin embargo, el usuario podrá variar esta longitud, añadiendo un cierto valor (Añadir), o bien introduciendo manualmente un valor fijo de la longitud de la tubería (Forzar).

Cálculo

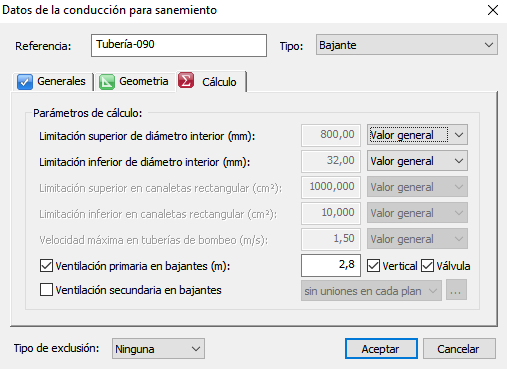

La pestaña Cálculo contiene opciones de cálculo específicas para el dimensionado de la tubería seleccionada.

En esta solapa se pueden especificar opciones particulares de cálculo para la tubería, distintas de las definidas en los Datos generales. Cada una de las opciones se refiere a una limitación en el cálculo (por ejemplo, diámetro máximo).

Seleccionando Valor general, se asignará a la tubería lo definido en Datos generales. Si se selecciona Valor particular, habrá que introducir un determinado valor y será de aplicación únicamente a la tubería seleccionada. Si se elige Ninguna, no se aplicará la limitación a la tubería.

Los parámetros de cálculo disponibles son:

• Limitación superior de diámetro interior (mm). Indica el máximo diámetro admisible.
• Limitación inferior de diámetro interior (mm). Indica el mínimo diámetro admisible.
• Limitación superior de canaletas rectangulares (cm²). Se refiere a la sección máxima admisible para canaletas.
• Limitación inferior en canaletas rectangulares (cm²). Es la sección mínima admisible en canaletas rectangulares.
• Velocidad máxima en tubería de bombeo (m/s). Con esta opción puede especificar una velocidad máxima del agua particular para cada tramo de tubería de bombeo (para las tuberías con Tipo: Tubería de bombeo).
• Ventilación primaria en bajantes (m). Esta opción fuerza la colocación de una ventilación primaria (prolongación del tramo de la bajante más alta por encima de la cubierta). Salvo casos particulares, esta opción debe estar siempre activada. La ventilación aparecerá representada en 3D después de realizar el cálculo de la instalación. En este caso habrá que especificar además la longitud de la prolongación (según CTE-DBHS5: 1,30 metros para azoteas no transitables y 2,00 metros para transitables, aunque existen algunas excepciones).
• Si se activa la opción Vertical (forzar vertical), la ventilación seguirá la dirección vertical aunque la bajante esté inclinada.
• Si se activa la opción Válvula, se añade de forma automática en el extremo superior del conducto de ventilación uno de los bloques de la categoría Válvula de ventilación.
• Ventilación secundaria en bajantes. Esta opción fuerza la colocación de un subsistema de ventilación secundaria (tubo paralelo a la bajante y conectado a la misma, que como norma general debe colocarse en edificios de más de 7 plantas).
• Seleccionando la opción Con uniones en cada planta, el programa calculará las bajantes considerando que la columna de ventilación está conectada a las redes de pequeña evacuación en todas las plantas (utilizando la tabla 4.11 del CTE-DB HS5).
• Mientras que seleccionando Sin uniones en cada planta" el programa dimensionará la columna de ventilación por el caso general (tabla 4.10 del CTE-DB HS5).

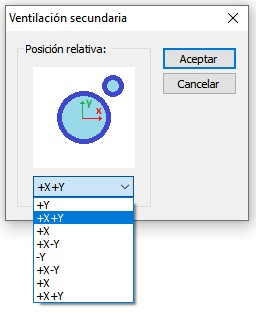

• El botón ... ofrece la posibilidad de indicar la posición relativa de la sección de la ventilación secundaria, respecto a la sección del tramo de bajante.
•

• La red de ventilación terciaria como tal, no se contempla en el programa de forma automática. Para poder implementar y simular ésta, se tendría que definir el trazado (forzando sus diámetros) e indicar que se excluyan del cálculo. De esta forma, se contabilizarán los metros de conducto necesarios.

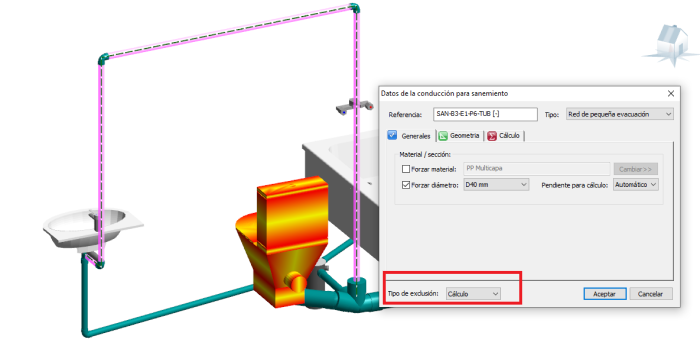

  Por ejemplo, la siguiente red de ventilación terciaria en un aseo:
