Definir vivienda	Ayuda EVwin

Descripción

Opción del módulo EVwin que permite iniciar la herramienta de dibujo de polilíneas para definir el contorno de una nueva vivienda tipo. Es aconsejable importar previamente la planta de la vivienda o edificio de viviendas para que sirva de plantilla.

En el momento que active esta herramienta, estará en disposición de definir el contorno exterior de la vivienda. Deberá ir seleccionando uno a uno los vértices que delimitan dicho contorno, hasta llegar de nuevo al primero de ellos, momento en el que deberá pulsar el botón derecho del ratón y seleccionar la opción «Terminar» en el menú contextual (también puede utilizar la opción «Cerrar» cuando haya trazado el penúltimo punto).

Mientras define los vértices del contorno puede hacer uso de las referencias automáticas (tecla A) o fijas a entidades para adaptarse a puntos característicos de la planta del edificio (punto final, medio, perpendicular, etc.). Para más información puede consultar: Ayuda XXwin - Punto de referencia.

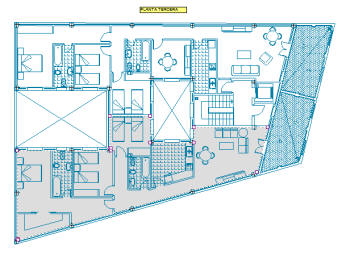

Una vez finalizada la herramienta, EVwin mostrará en el plano un polígono cerrado de color gris claro que identifica a la nueva vivienda tipo definida. También genera en el árbol de datos un nuevo elemento que la representa:

El contorno que define la vivienda tipo sirve para indicarle al programa cuáles de las habitaciones que definamos a continuación formarán parte de la vivienda. Es importante que los lados del contorno no se solapen con los bordes de las habitaciones para que EVwin detecte que dichas habitaciones están incluidas en el contorno de la vivienda tipo.

---

Propiedades de las viviendas

Al hacer doble clic sobre la polilínea cerrada que delimita la vivienda, haciendo doble clic sobre el nombre de la vivienda en el árbol del panel EVwin o bien desde el botón de la Barra de EVwin, se puede acceder a un cuadro de diálogo que permite fijar las opciones generales de la vivienda:

Para ello, está dividido en los siguientes campos:

• Nombre: Identifica a la vivienda tipo para mostrar en los resultados del programa.

  No podrá asignar el mismo nombre a dos viviendas tipo diferentes.

• Nº Estancias: Es un campo de solo lectura que informa de forma automática del número de habitaciones tipo que hay definidas dentro del contorno de la vivienda. Se considera que una habitación forma parte de una vivienda tipo cuando todos los puntos de su contorno están dentro del contorno de la vivienda tipo. Cuando esto no se produce, la habitación deja de colgar del elemento correspondiente a la vivienda tipo dentro del árbol de datos de la solapa de EVwin.
• Superficie útil (m²): Es un campo de sólo lectura que informa de la superficie útil de la vivienda tipo. Para calcularla, EVwin suma la superficie de todas las estancias o habitaciones que encuentra en el interior del contorno de la vivienda, a excepción de las habitaciones definidas como «Acceso», cuya superficie no suma al total, y a excepción también de las habitaciones definidas como terrazas, donde sólo suma la mitad de su superficie para añadir al total de la vivienda.
• Grado de electrificación: Campo de sólo lectura que informa de forma automática del grado de electrificación de la vivienda. Por defecto será electrificación básica, a no ser que se cumpla alguno de los puntos listados a continuación:
  • Cuando la superficie útil de la vivienda es superior a 160 m².
  • Si está prevista la instalación de aire acondicionado.
  • Si está prevista la instalación de calefacción eléctrica.
  • Si está prevista la instalación de sistemas de automatización.
  • Si está prevista la instalación de una secadora.
  • Si el número de puntos de utilización de alumbrado es superior a 30.
  • Si el número de puntos de utilización de tomas de corriente de uso general es superior a 20.
  • Si el número de puntos de utilización de tomas de corriente de los cuartos de baño y auxiliares de cocina es superior a 6.
• Pot.máx.prev. (W): Campo de sólo lectura donde podrá comprobar la potencia máxima prevista para la vivienda. En caso de electrificación básica, será un mínimo de 5.750 (W). En caso de electrificación elevada, será un mínimo de 9.200 (W).

  Estos valores pueden ser superiores en función del número de circuitos de la vivienda y los factores de simultaneidad asignados a los dispositivos de protección mediante el cuadro de diálogo Dispositivos de protección, accesible desde el botón «Dispositivos de protección...» de este mismo cuadro de diálogo.

• Circuitos: Lista donde aparecen todos los circuitos actuales de la vivienda con sus principales características:
  • Nombre: Nombre del circuito.
  • N: Número de puntos de utilización de cada circuito.
  • Pu (W): Potencia unitaria por toma, en vatios.
  • Fs: Factor de simultaneidad.
  • Fu: Factor de utilización.
  • Pc (W): Potencia máxima prevista por el circuito, en vatios.
  • Lmáx: Longitud desde el cuadro de distribución hasta el punto de utilización más lejano.
  • S (mm²): Sección mínima de los conductores, en milímetros cuadrados.
  • Ø Tubo: Diámetro mínimo del tubo, en milímetros.
  • PIA: Calibre mínimo del interruptor magnetotérmico de protección del circuito.
  • DIF: Dispositivo de protección diferencial del que colgará el circuito.

  Para poder modificar las características de un circuito, puede seleccionarlo en la lista y acceder al botón «Modificar», para lo cual aparecerá el cuadro de diálogo Propiedades del circuito. Puede también acceder a las características del circuito haciendo un doble clic de ratón sobre éste en la lista de circuitos.

• Dispositivos de protección: Botón que permite acceder al cuadro de diálogo Dispositivos de protección para introducir las características de los dispositivos de protección del cuadro de mando de la vivienda tipo, así como los factores de simultaneidad.

  Es muy importante asignar correctamente los coeficientes de simultaneidad, ya que de ellos dependerá la potencia a contratar de la vivienda, así como su potencia máxima prevista. No obstante, habrá un mínimo de 5.750 W para viviendas de electrificación básica, y 9.200 W para viviendas de electrificación elevada. Cambiando las simultaneidades se pueden conseguir potencias máximas previstas mayores.

• Instalación: Lista desplegable que permite seleccionar el tipo de cable y método de instalación en que serán ejecutados los circuitos interiores de la vivienda. No obstante, podrá asignar métodos de instalación diferentes para cada circuito. Por defecto, será este el método para todos, a no ser que se especifique otro de forma individual para cada circuito mediante el cuadro de diálogo Propiedades del circuito. Haciendo clic en el botón contiguo (), accederá al cuadro de Propiedades del método de instalación, desde el que podrá consultar las características del método elegido, aunque no modificar.
• Instalación del sistema de automatización, gestión técnica de la energía y seguridad: Esta opción permite añadir a la lista de circuitos el circuito C11 correspondiente al sistema de automatización, gestión de la energía y seguridad.
