Barra de material genérico.

Esta opción de menú está disponible con el programa base ESwin.

Para insertar una barra de material genérico, haga clic en el botón , o bien desde el menú Insertar->Barra de material genérico.

Opción de menú que permite dibujar en el área de dibujo 3D una barra de material genérico.

Las barras de material genérico intervienen en el cálculo de la estructura, es decir, su rigidez, peso propio, y condiciones de contorno, influyen en el resto de la estructura, pero no se dimensionan ni se comprueban. Su empleo es de interés cuando el usuario pretende calcular únicamente esfuerzos sobre una estructura, o bien como elementos auxiliares de estructuras de hormigón, acero o madera. Las barras genéricas no forman elemento constructivo, puesto que no se comprueban.

Una barra de material genérico es una línea definida entre dos nudos, que permiten conectarla a otros elementos de la estructura. Esa línea representa el eje gráfico de la barra (que puede ver en modo alámbrico), que es el que se utiliza en la construcción de la matriz de rigidez de la estructura. Además de ese eje, la barra cuenta con un eje real, que define la posición de la sección y no tiene por qué coincidir con su eje gráfico (depende de las propiedades de crecimiento).

Como cualquier barra en ESwin, se caracteriza por tener unos ejes locales x' (horizontal) y' (vertical) z' (longitudinal) que definen la orientación de la sección. Para más información sobre ejes de barras, consulte el tema de ayuda Sistemas de ejes en ESwin.

Cómo dibujar una barra de material genérico.

Para dibujar una barra de material genérico, proceda como sigue:

1. Si va a dibujar varias barras seguidas con las mismas propiedades, es recomendable que antes establezca dichas propiedades con Datos/Valores por defecto/Barras de material genérico.
2. Acceda a Insertar->Barra de material genérico ().
3. Marque dos puntos en el área de dibujo. Estos dos puntos determinan los nudos entre los que se define la barra. Recuerde que puede marcar los puntos de dos maneras:
   • Marcando un punto en pantalla, pudiendo ayudarse de:
     • Referencia automática.
     • Referencia fija.
     • Imantar entramado.
   • Por coordenadas (menú contextual -> Coordenadas )
4. Si marca un tercer punto, se creará otra barra, utilizando el 2º punto de la primera barra, y así sucesivamente.
5. Para terminar, pulse ESC, o bien acceda a menú contextual -> Terminar ().

Otras maneras de crear barras de material genérico.

Existen muchas otras formas de crear una barra de este tipo:

• Mediante las herramientas de Edición, partiendo de barras existentes: Por ejemplo, duplicando una barra existente haciendo uso de la herramientas Duplicar () o Paralela (). También puede crear nuevas barras partiendo de otras, si utiliza cualquier otra operación que implique un desplazamiento (Girar , Girar 3D , Simetría , Escalar ) activando la opción menú contextual -> Crear copia.
• Utilizando los Asistentes.
• A partir de una línea: si en su dibujo tiene líneas que no están contenidas en capas de cálculo, pueden convertirse a barras de este tipo:
  1. Active la opción Datos->Tipo de barra->material genérico.
  2. Seleccione las líneas que desea convertir en barras.
  3. Inclúyalas en una capa de cálculo, ayudándose del Panel de herramientas gráficas (solapa Propiedades ).
• A partir de una barra de otro tipo: puede convertir una barra de otro tipo seleccionándola y accediendo a continuación a la opción Datos->Tipo de barra->material genérico.

La ventana de propiedades de las barras de material genérico es común a todos los tipos de barra que admite ESwin (acero, madera, u hormigón), cuando está activa la solapa Modelo de barras. Consta de dos apartados:

• Una parte común.
• Una serie de solapas:
  • Sección
  • Material
  • Cargas
  • Crecimiento

Parte común.

• Ángulo: indica la rotación de la barra respecto su eje Z local (eje longitudinal de la barra).
• Función: las barras de material genérico pueden desempeñar las siguientes funciones:
  • Viga / Pilar / Tirante / Otras: Su comportamiento en la estructura será igual se elija la función que se elija. En otros tipos de barra, la función influye en la comprobación de la barra, pero en este caso esa comprobación no existe, por lo que la función se especifica por cuestiones de nomenclatura.
• Rótula de apoyo / Rótula: son elementos que sólo transmiten esfuerzo axial, con una rigidez a compresión infinita. Sirven como elementos auxiliares en nudos en los que el usuario desea interrumpir la transmisión de momentos en los dos ejes principales de la rótula de apoyo (sí puede transmitir momento torsor). Este elemento se puede utilizar para numerosas aplicaciones. Por ejemplo, en la figura siguiente aparece una viga metálica simplemente apoyada sobre otra:

Si se dibuja el modelo de cálculo tal cual, ESwin interpretará que el nudo en el que se cruzan las barras es rígido, y por tanto, la barra superior puede transmitir esfuerzos de torsión. Para crear un modelo más realista, habrá que insertar una rótula de apoyo entre ambas barras:

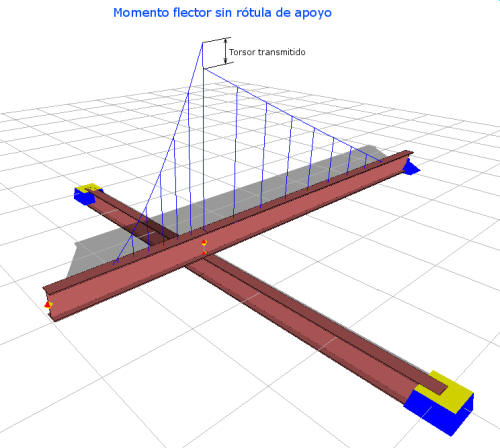

Con el nudo rígido, se transmite un cierto torsor que incrementa innecesariamente la sección de la viga, debido a la escasa resistencia a torsión de las secciones en I. Utilizando la rótula de apoyo, sólo se transmite una carga vertical:

Las rótulas de apoyo y las rótulas son idénticas de cara al comportamiento de la estructura. La diferencia está en los criterios de armado para barras de hormigón armado: si una barra de hormigón armado apoya en una "rótula de apoyo", el armado no se interrumpe; si por el contrario, apoya sobre una "rótula", el armado se interrumpirá como ocurriría con cualquier barra.

Dado que estas barras son elementos previstos para simular apoyos superficiales entre barras (contacto entre cara superior e inferior), al introducir una rótula de apoyo se modifica automáticamente el crecimiento de las barras que une, para que aparezcan apoyadas una sobre otra.

• Conjunto: ESwin permite asociar grupos de barras que tengan comportamientos similares dentro de la estructura, mediante la creación de conjuntos. Las barras pertenecientes a un mismo conjunto deben de tener la misma familia de sección (dentro de ésta, pueden tener secciones diferentes). Puede ser útil para manejar grupos de barras similares: zunchos de borde, correas de cubierta, vigas de pérgolas, pilares y dinteles de pórticos planos que se repiten, etc).

Sección.

En la solapa sección aparece todo el contenido de la base de datos de Secciones genéricas, pudiendo elegir cualquiera de ellas para asignársela a la barra seleccionada.

Material.

En esta ventana aparece la base de datos de Materiales genéricos, desde la que se puede asignar el material a la viga.

Cargas.

Esta opción es común a todas las barras (genéricas, acero, hormigón, o madera) (ver ayuda: Cargas en barras).

Crecimiento.

Esta opción es común a todas las barras (genéricas, acero, hormigón, o madera) (ver ayuda:  Crecimiento de barras).
