Bases de datos: Elementos constructivos	Ayuda TeKton3D

---

Contenido.

• Introducción.
• Cuadro de edición de un elemento constructivo para huecos.
  • Solapa "General"
  • Solapa "Protección frente al ruido"
• Cuadro de edición de un elemento constructivo para cerramientos
  • Solapa "General"
  • Solapa "Protección frente al ruido"
• Edición de una capa.
  • Solapa "Propiedades"
  • Solapa "Función"
• Cuadro de diálogo "Resistencia del revestimiento exterior"
• Cuadro de diálogo "Resistencia del revestimiento intermedio/interior"
• Cómo importar un fichero XML-FIDE.
• Temas relacionados

Introducción.

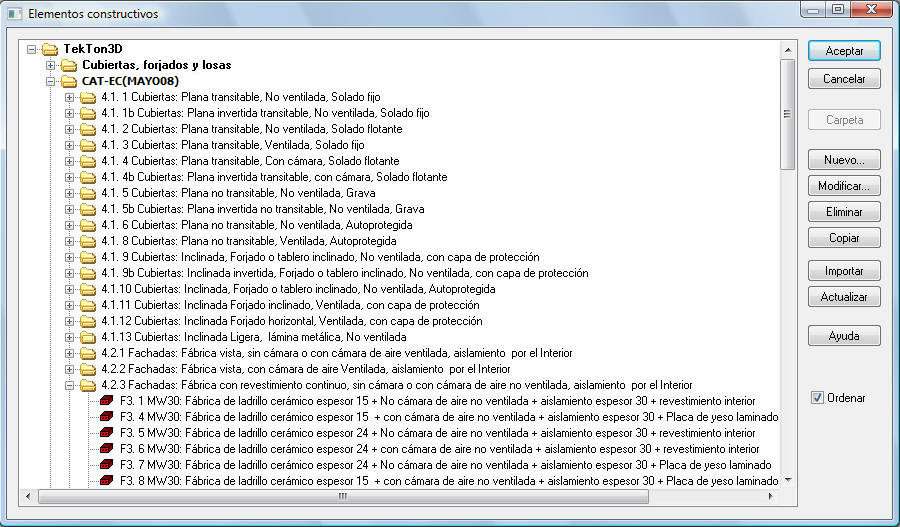

Esta base de datos sirve para almacenar los tipos de elementos constructivos que posteriormente serán utilizados en la definición de los cerramientos y los huecos de la envolvente térmica del edificio. Se trata de una base de datos abierta, que permite añadir nuevos elementos constructivos, eliminarlos o modificar sus propiedades. Se encuentran clasificados en:

1. EC para cerramientos
2. EC para huecos.

Se encuentran clasificados en carpetas, en función de su composición o sus usos más comunes.

• Nuevo: Permite añadir un nuevo EC a la lista a una carpeta determinada.
• Modificar: A través del cuadro de diálogo "Edición de un EC", es posible modificar los datos del EC seleccionado actualmente en la lista.
• Eliminar: Elimina el EC actualmente seleccionado en la lista, no sin antes aparecer un mensaje de confirmación.
• Aceptar: Completa todas las modificaciones realizadas.
• Cancelar: Cancela todas las modificaciones realizadas en la lista.
• Importar: Nos permite importar una base de datos de EC.
• Actualizar: Esta opción se incorporó a la base de datos con la versión 1.1.2.8 de TeKton3D. Si su base de datos es anterior a la correspondiente a dicha versión, deberá utilizar esta opción para incorporar los nuevos datos a la base (que contienen información para justificar el CTE-DB-HR).
• Carpeta: Nos permite crear una nueva carpeta personalizada donde ir añadiendo o clasificando los EC a nuestro gusto.
• Ordenar: Con esta opción activa, los elementos aparecen listados en orden alfabético. Si está desactivada, se mostrarán por orden de creación.

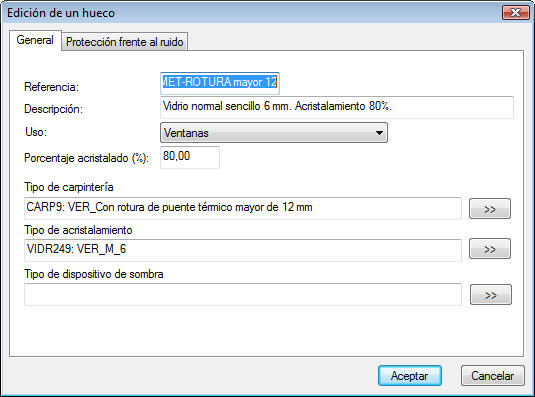

Cuadro de edición de un elemento constructivo para huecos:

La edición de hueco es bastante más sencilla que la de un elemento constructivo. El cuadro de edición presenta las siguientes opciones:

Solapa General.

• Referencia: Nombre con el que se identificará el elemento constructivo dentro de la base de datos.
• Descripción: Breve resumen de la composición del elemento constructivo
• Usos: Muros, particiones horizontales, cubiertas, soleras,...
• Porcentaje acristalado: tanto por ciento de la superficie del hueco que es cristal.
• Tipo de carpintería: esta casilla permite, haciendo clic en el botón , seleccionar un material (de la Bases de Datos de Materiales) para la carpintería.
• Tipo de acristalamiento: esta casilla permite elegir el material del cristal, al igual que en el caso anterior, haciendo clic en el botón .
• Tipo de dispositivo de sombra: esta casilla permite elegir el material del cristal, al igual que en el caso anterior, haciendo clic en el botón .

Solapa "Protección frente al ruido"

En esta solapa podrá definir las siguientes características acústicas del hueco:

• Índice global de reducción acústica ponderado A (R_A)
• Índice global de reducción acústica, ponderado A, para ruido exterior dominante de aeronaves o automóviles (R_A,tr)

Si no conoce esos datos y no pretende utilizar el hueco para la justificación del DB-HR (o el hueco no precisa dicha justificación), debe marcar la casilla "Datos acústicos desconocidos").

Cuadro de edición de un elemento constructivo para cerramientos.

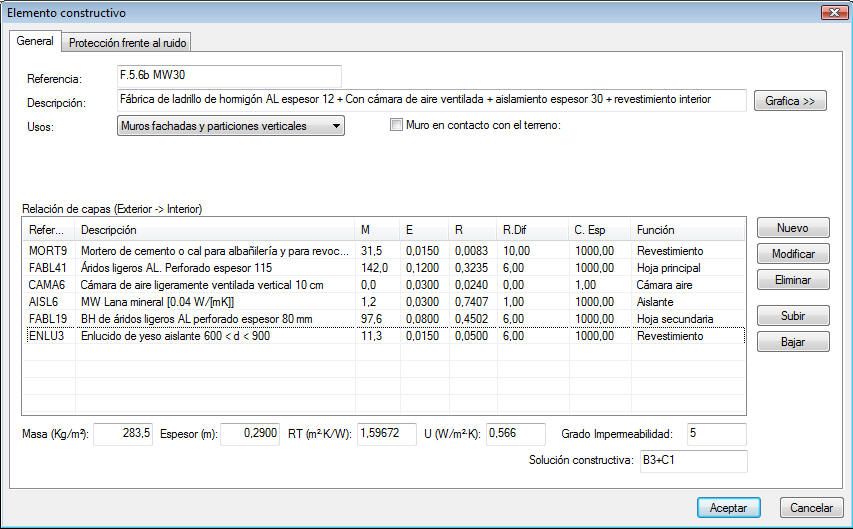

Solapa General.

Los datos a introducir cuando se editan o se crean nuevos elementos constructivos son los siguientes:

• Referencia: Nombre con el que se identificará el elemento constructivo dentro de la base de datos.
• Descripción: Breve resumen de la composición del elemento constructivo, para poder seleccionarlo o reconocerlo de forma rápida en los cuadros de diálogo.
• Usos: Las opciones que puede seleccionar son:
  • Muros fachadas y particiones verticales.
  • Cubiertas, terrazas y azoteas.
  • Soleras y particiones horizontales
  • Puentes térmicos (para versiones antiguas). Esta definición de puentes térmicos se utilizaba en la primera versión del CTE-2006, en la que en la opción simplificada se utilizaban puentes térmicos como elementos superficiales. Se mantiene por compatibilidad con versiones anteriores, pero no es conveniente su utilización.

    Actualmente se pueden seleccionar los diferentes tipos de puentes térmicos: de forma general desde la pestaña, Puentes térmicos, de los datos generales del capítulo Edificio o de forma puntual en las propiedades de los cerramientos verticales o crear los suyos propios (ver el blog: Crear puentes térmicos de usuario con TeKton3D.

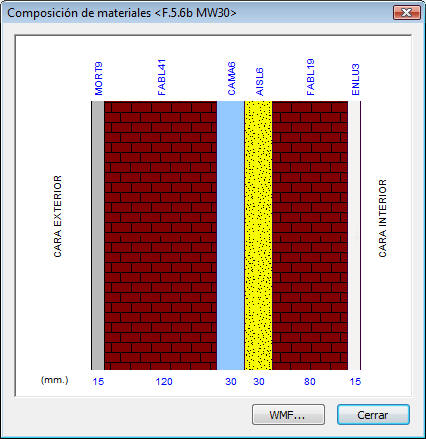

• Gráfica: Nos muestra la composición y espesores de las distintas capas que constituyen el EC.
•
• Muro en contacto con el terreno: active esta opción en el caso de muros en contacto con el terreno (muros de sótano generalmente), para que el programa conozca esta condición y así clasificarlo de forma adecuada para la justificación del DB-HS1.
• Relaciones de capas: Se irán añadiendo ("nuevo") los distintos materiales que compondrán el EC, tomados de la base de datos de materiales. Estos podrán ser modificados, eliminados o movidos dentro de las distintas capas del EC. El primer material corresponderá a la cara exterior del EC y la última a la cara interior.
•

• Propiedades de la solución constructiva calculadas por la aplicación: en la parte inferior del cuadro aparecen unas  casillas con las propiedades de la solución constructiva que el programa ha calculado a partir de los datos de cada una de las hojas:
  • Masa: peso total de la solución constructiva por unidad de superficie.
  • Espesor: espesor total del cerramiento.
  • RT: resistencia térmica del cerramiento, medida de la oposición ejercida por éste a ser atravesado por un flujo de calor.
  • U: transmitancia, magnitud que valora la facilidad con la que un flujo de calor puede atravesar el cerramiento. Se emplea directamente en la justificación del DB-HE1.
  • Grado de impermeabilidad: número indicador de la resistencia al paso del agua característica de una solución constructiva definido de tal manera que crece al crecer dicha resistencia y, en consecuencia, cuanto mayor sea la solicitación de humedad mayor debe ser el grado de impermeabilidad de dicha solución para alcanzar el mismo resultado. La gradación se aplica a las soluciones de cada elemento constructivo de forma independiente a las de los demás elementos. Por lo tanto, las gradaciones de los distintos elementos no son necesariamente equivalentes: así, el grado 3 de un muro no tiene por qué equivaler al grado 3 de una fachada.
  • Solución constructiva: clasificación de la solución constructiva conforme a DB-HS1.

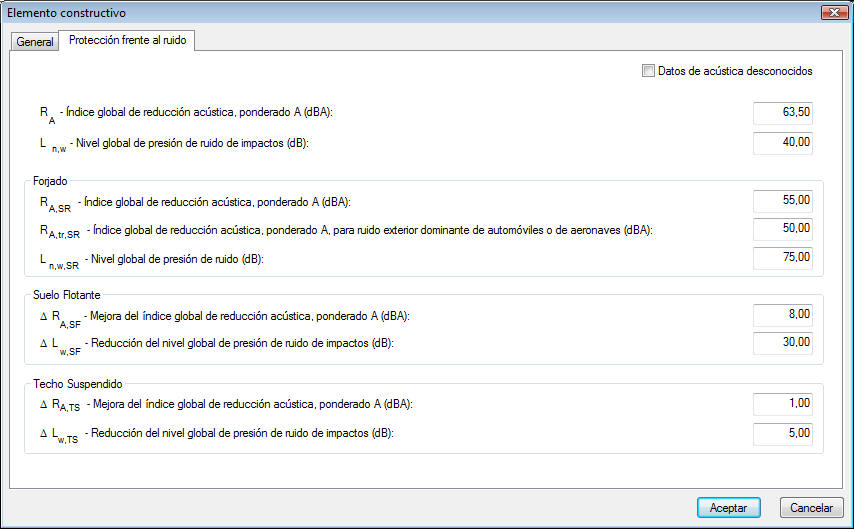

Solapa Protección frente al ruido.

Esta solapa se incorporó a la base de datos en la versión 1.1.2.8 de TeKton3D, así que aquellos elementos anteriores a esta base no contendrán ningún dato referente a protección frente al ruido. Los datos que se pueden definir en esta solapa dependen del tipo de elemento constructivo que esté editando (cubierta, partición horizontal interior o partición vertical):

• Datos de acústica desconocidos: Active esta opción si no conoce los datos que se le solicitan, y no pretende justificar el cumplimiento del CTE-DB-HR.
• Cubiertas:
  • Índice global de reducción acústica ponderado A (R_A)
  • Índice global de reducción acústica ponderado A, para ruido exterior dominante de automóviles y aeronaves (R_A,tr)
•  Fachadas / Elementos de separación vertical:
  • Uso específico DB-HR.
  • Índice global de reducción acústica ponderado A (R_A)
  • Sólo para Fachadas: Índice global de reducción acústica ponderado A, para ruido exterior dominante de automóviles y aeronaves (R_A,tr)
  • Sólo para "Elementos de separación vertical tipo 1":
    • Índice global de reducción acústica, ponderado A, para el elemento base (R_A,EB).
    • Sólo con trasdosado: Mejora del índice global de reducción acústica, ponderado A, para el trasdosado 1, (DR_A,T1)
    • Sólo con trasdosados desiguales: Mejora del índice global de reducción acústica, ponderado A, para el trasdosado 2, (DR_A,T2)
• Particiones interiores horizontales:
  • Índice global de reducción acústica ponderado A (R_A)
  • Nivel global de presión de ruido de impactos (L_n,w)
  • Forjado:
    • Índice global de reducción acústica, ponderado A (R_SR).
    • Índice global de reducción acústica ponderado A, para ruido exterior dominante de automóviles y aeronaves (R_A,tr,SR)
    • Nivel global de presión de ruido para el forjado  (L_n,w,SR)
  • Suelo flotante:
    • Mejora del índice global de reducción acústica, ponderado A, para el suelo flotante (DR_A,SF)
    • Reducción del nivel global de presión de ruidos de impactos por revestimiento de suelo flotante (DL_w,SF)
  • Techo suspendido:
    • Mejora del índice global de reducción acústica, ponderado A, techo suspendido (DR_A,TS)
    • Reducción del nivel global de presión de ruido por impactos por revestimiento del techo suspendido (DL_w,TS)

Cuadro de Edición de una capa.

Al hacer doble clic sobre cualquiera de las capas de la lista del cuadro "Elemento constructivo" se accede a este otro cuadro donde podrá definir las propiedades de una hoja. El cuadro consta de dos partes bien diferenciadas:

• A la izquierda, un esquema tipo árbol con el contenido de la Bases de Datos de Materiales, que permite seleccionar el material para la hoja.
• En la parte derecha, un cuadro organizado en dos solapas que permite redefinir las propiedades del material, así como otras propiedades adicionales necesarias para su interpretación según DB-HE1, DB-HR y DB-HS1.

Solapa Propiedades.

En esta solapa aparecen las propiedades del material, que por defecto se toman igual a lo definido en la base de datos de materiales:

• Referencia: nombre corto que identifica a la hoja dentro del elemento constructivo.
• Descripción: texto opcional que describe la hoja modificada.
• Espesor: espesor de la hoja dentro del elemento constructivo.
• Masa: peso de la hoja por unidad de superficie.
• Conductividad: esta magnitud define la capacidad del material para conducir el calor.
• Calor específico: es la cantidad de calor necesaria para modificar la temperatura del material.
• Resistencia difusión: es la resistencia que opone un cerramiento a ser atravesado por una cantidad de vapor por unidad de superficie y tiempo, cuando se establece una diferencia de presión unitaria. La resistencia a la difusión se mide en MN·s/g. Cuando existan problemas de condensación en un cerramiento, interesará colocar una pequeña capa de un material con una elevada resistencia a la difusión (si ésta es mayor que 10 MN·s/g, se considera como barrera de vapor).

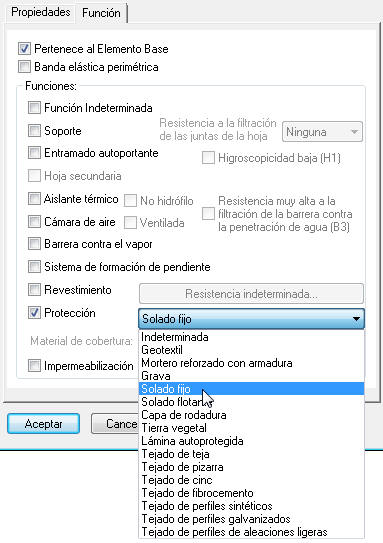

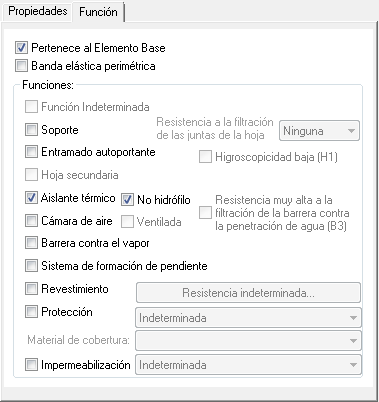

Solapa Función.

Estas opciones determinan el comportamiento de la hoja dentro del elemento constructivo, de cara a la justificación del DB-HR y DB-HS1:

• Pertenece al elemento base: para comprobar el cumplimiento del DB-HR en elementos de separación vertical es necesario conocer la masa del elemento base del elemento constructivo. Para poder calcular dicho valor, el programa debe conocer qué elementos pertenecen al elemento base y cuáles no.
• Banda elástica perimétrica: esta opción, aplicable a elementos constructivos verticales, indica que la hoja editada presenta una banda elástica en el encuentro con el forjado del suelo o el techo. La presencia de bandas elásticas determina la clasificación de los elementos de separación vertical y de la tabiquería.
• Funciones: la función de una hoja de un elemento constructivo es uno de los datos necesarios para hacer la clasificación de éste conforme a DB-HS1. Algunas de estas opciones también se utilizan en la justificación del DB-HR:
  • Función indeterminada: marque esta opción cuando la hoja no desempeñe una función concreta dentro del elemento constructivo.
  • Soporte / Hoja principal:
    • Soporte:  marque esta opción cuando la hoja sea el soporte de un suelo o cubierta. Normalmente la hoja "soporte" se corresponderá con un forjado o losa.
    • Hoja principal: en el caso de muros y fachadas, marque esta casilla cuando la hoja editada sea la principal. Si activa esta casilla aparecen estas dos opciones:
      • Resistencia a la filtración de las juntas de la fábrica: esta opción determina la clasificación "J"  del elemento constructivo conforme a DB-HS1:
        • Resistencia media (J1): Se consideran como tales las juntas de mortero sin interrupción excepto, en el caso de las juntas de los bloques de hormigón, que se interrumpen en la parte intermedia de la hoja;
        • Resistencia alta (J2). Se consideran como tales las juntas de mortero con adición de un producto hidrófugo, de las siguientes características:
          • sin interrupción excepto, en el caso de las juntas de los bloques de hormigón, que se interrumpen en la parte intermedia de la hoja;
          • juntas horizontales llagueadas o de pico de flauta;
          • cuando el sistema constructivo así lo permita, con un rejuntado de un mortero más rico.
      • Higroscopicidad baja (H1): active esta casilla para obtener la clasificación H1 conforme al DB-HS1. Para ello, la fábrica debe ser de:
        • - ladrillo cerámico de succión ≤ 4,5 kg/m2.min, según el ensayo descrito en UNE EN 772-11: 2001 y UNE EN 772-11: 2001/A1: 2006;
        • - piedra natural de absorción ≤ 2%, según el ensayo descrito en UNE-EN 13755:2002.
• Entramado autoportante: cuando la hoja editada sea un entramado autoportante active esta casilla, para tenerlo en cuenta en la clasificación de la tabiquería y elementos de separación vertical del DB-HR.
• Hoja secundaria (sólo en fachadas y muros): active esta opción cuando la hoja modificada se corresponda con la secundaria del elemento constructivo. Por ejemplo, en una fachada de doble hoja con la interior exterior principal, la interior sería secundaria.
• Aislante térmico: con esta casilla activada se está indicando que el material desempeña la función de aislante térmico. La presencia de un aislante térmico influye en:
  • Clasificación "B" de fachadas:
    • Si el aislante es no hidrófilo y se encuentra en la cara interior  de la hoja principal: B1.
    • Si el aislante es no hidrófilo y se encuentra en la cara exterior  de la hoja principal: B2.
    • Si el aislante es no hidrófilo, existe cámara de aire no ventilada, ambos dispuestos por el interior de la hoja principal, y estando la cámara en el lado exterior del aislante: B2.
    • Si el aislante es no hidrófilo, existe cámara de aire ventilada,  y ésta se encuentra en la cara exterior del aislante: B3, siempre y cuando se cumplan estas otras condiciones:
      • el espesor de la cámara debe estar comprendido entre 3 y 10 centímetros.
      • debe disponerse en la parte inferior de la cámara y cuando esta quede interrumpida, un sistema de recogida y evacuación del agua filtrada a la misma.
      • deben disponerse aberturas de ventilación cuya área efectiva total sea como mínimo igual a 120 cm2 por cada 10 m2 de paño de fachada entre forjados repartidas al 50% entre la parte superior y la inferior. Pueden utilizarse como aberturas rejillas, llagas desprovistas de mortero, juntas abiertas en los revestimientos discontinuos que tengan una anchura mayor que 5 mm u otra solución que produzca el mismo efecto.
•  Si se cumplen estos requisitos, habrá que marcar la casilla "Resistencia muy alta a la filtración contra la penetración del agua (B3)" para que el programa lo tenga en cuenta.
• Justificación del DB-HS1 en cubiertas: toda cubierta debe contar con una capa cuya función sea "aislante térmico".
• Resistencia muy alta a la filtración contra la penetración del agua (B3): podrá marcar esta casilla al editar un aislante térmico o una cámara de aire ventilada. Esta casilla indica que se cumplen las condiciones citadas en el apartado anterior para la clasificación B3.
• Cámara de aire: debe marcar esta casilla cuando la hoja seleccionada sea una cámara de aire. Además habrá que especificar si la cámara es ventilada o no. La existencia de una cámara de aire influye en:
  • Clasificación "B" de fachadas:
    • Cámara de aire sin ventilar: B1.
    • Cámara de aire sin ventilar junto con un aislante no hidrófilo, dispuestos por el interior de la hoja principal, y quedando la cámara en el lado exterior del aislante: B2.
    • Cámara de aire ventilada junto con un aislante no hidrófilo, estando la cámara en el lado exterior de éste: B3 si además se cumplen las condiciones definidas en el punto "Aislante térmico".
  • Justificación del DB-HS1 en cubiertas: si existe cámara de aire en cubierta, ésta debe ser ventilada, y debe quedar situada en lado exterior del aislante térmico. La superficie de las aberturas de ventilación debe cumplir lo indicado en DB-HS1 2.4.3.4.
• Las funciones "Aislante térmico" y "Cámara de aire" son detectadas de forma automática en función de la naturaleza del material. En el resto de casos hay que forzar la función de forma manual.
• Barrera contra el vapor: para la justificación de cubiertas, debe marcarse esta casilla cuando la hoja considerada tenga una resistencia a la difusión mayor que 10 MN·s/g. La necesidad de colocar o no una barrera de vapor viene dada por la exigencia de limitación de la demanda energética (HE1), cuando exista previsión de condensaciones.
• Sistema de formación de pendiente: indica que la hoja editada es el sistema de formación de pendientes. Esta opción sólo tiene sentido en cubiertas; en el caso de cubiertas planas, es imprescindible que la solución constructiva cuente con una hoja que tenga esta función. Esta función es compatible con "Soporte".
• Revestimiento: indica que la hoja editada desempeña la función de revestimiento. Existen dos tipos de revestimiento:
  • Exterior: si la hoja es la exterior (primera hoja de la lista del cuadro "Elemento constructivo"). En fachadas, para comprobar la resistencia a la filtración del revestimiento exterior ,es imprescindible que la hoja exterior tenga esta función; esta comprobación determina la clasificación "R" de la solución constructiva.  Cuando se tiene un revestimiento exterior, se habilita el botón que da acceso al cuadro Resistencia del revestimiento exterior.
  • Intermedio/Interior: cualquier revestimiento distinto al anterior. Cuando se está editando un revestimiento interior, el programa habilita un botón que da acceso al cuadro Resistencia del revestimiento intermedio/interior. La presencia de una hoja de este tipo influye en:
    • Clasificación "I" de muros de fábrica: si el revestimiento es del tipo hidrófugo y está en la cara interior de la hoja principal: I3. No es necesario especificar la resistencia en este caso.
    • Clasificación "B" de fachadas: además de las condiciones indicadas en el punto "Aislante térmico" y "Cámara ventilada", se puede considerar resistencia muy alta a la filtración (B3) cuando existe un revestimiento continuo que reúna las siguientes características:
      • estanquidad al agua suficiente para que el agua de filtración no entre en contacto con la hoja del cerramiento dispuesta inmediatamente por el interior del mismo;
      • adherencia al soporte suficiente para garantizar su estabilidad;
      • permeabilidad suficiente al vapor para evitar su deterioro como consecuencia de una acumulación de vapor entre él y la hoja principal;
      • adaptación a los movimientos del soporte y comportamiento muy bueno frente a la fisuración, de forma que no se fisure debido a los esfuerzos mecánicos producidos por el movimiento de la estructura, por los esfuerzos térmicos relacionados con el clima y con la alternancia día-noche, ni por la retracción propia del material constituyente del mismo;
      • estabilidad frente a los ataques físicos, químicos y biológicos que evite la degradación de su masa.
    • Cuando se cumplan estas condiciones, en el cuadro de Resistencia del revestimiento intermedio/interior seleccione B3.
    • Clasificación "N" de fachadas: esta clasificación es aplicable a revestimientos situados en la hoja interior de la hoja principal de una fachada. La clasificación obtenida (N1 o N2) dependerá de la opción seleccionada en el cuadro Resistencia del revestimiento intermedio/interior.
• Protección: en toda cubierta plana debe existir una capa de protección, de acuerdo con DB-HS1 2.4.2.i, situada en la cara exterior de la solución constructiva. Al seleccionar esta función el programa habilita un desplegable que permite elegir el el tipo de protección más adecuado al material de la capa: Grava, Solado fijo, Solado flotante, Capa de rodadura, Tierra vegetal y Lámina autoprotegida.
•
• Material de cobertura: En el caso de tejado puede escoger un material de cobertura para el calculo de pendiente mínima para tejados. Esta opción puede dejarla con el valor indeterminado para un tejado genérico con la idea de forzar la cobertura en el diálogo de datos generales para HS1 de un proyecto concreto que se sepa cual va a ser el material de cobertura empleado.
• Impermeabilización:  esta función indica que la hoja es una capa impermeabilizante. Su influencia en la justificación del DB-HS1 abarca:
  • Clasificación "I1" en muros (Lámina impermeabilizante): para justificar en muros una impermeabilización del tipo I1 deberá incluir una capa en el lado exterior o interior con respecto a la capa de hoja principal según se exija por norma y asignarle la función de Impermeabilización del diálogo Función de la capa. Por coherencia deberá escoger el tipo de impermeabilización equivalente al material escogido por la capa, aunque el programa no lo comprueba. Por ejemplo si decide lámina impermeabilizante bituminosa deberá escoger un material del grupo bituminosa. La clasificación "I2" se refiere a impermeabilización de la base y se justifica de forma automática, sin necesidad de añadir ninguna capa al muro.
  • Justificación de cubiertas: la capa de impermeabilización es imprescindible en cubiertas planas, o en cubiertas inclinadas con pendiente insuficiente.

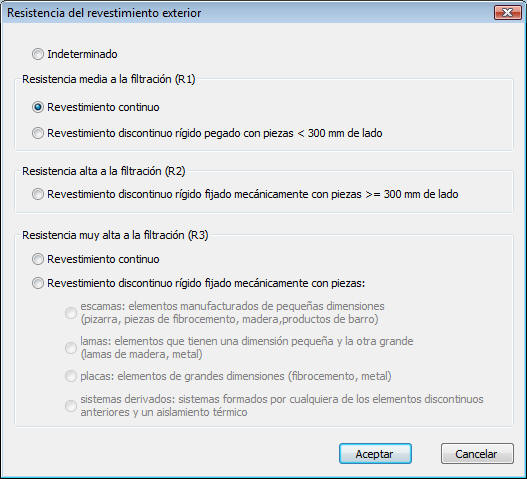

Cuadro de diálogo "Resistencia del revestimiento exterior"

Este cuadro de diálogo es accesible cuando se está modificando una hoja situada en el exterior del cerramiento cuya función es Revestimiento. Las opciones que aparecen en este cuadro son:

• Indeterminado: no especifica la resistencia a la filtración del revestimiento.
• Resistencia media a la filtración (R1): podrá elegir esta opción si el revestimiento se corresponde con alguno de los siguientes casos (debiendo marcar el correspondiente):
  • Revestimiento continuo, con las siguientes características:
    • espesor comprendido entre 10 y 15 mm, salvo los acabados con una capa plástica delgada;
    • adherencia al soporte suficiente para garantizar su estabilidad;
    • permeabilidad al vapor suficiente para evitar su deterioro como consecuencia de una acumulación de vapor entre él y la hoja principal;
    • adaptación a los movimientos del soporte y comportamiento aceptable frente a la fisuración;
    • cuando se dispone en fachadas con el aislante por el exterior de la hoja principal,
    • compatibilidad química con el aislante y disposición de una armadura constituida por una malla de fibra de vidrio o de poliéster.
  • Revestimiento discontinuo rígido pegado de las siguientes características:
    • de piezas menores de 300 mm de lado;
    • fijación al soporte suficiente para garantizar su estabilidad;
    • disposición en la cara exterior de la hoja principal de un enfoscado de mortero;
    • adaptación a los movimientos del soporte.
• Resistencia alta a la filtración (R2): se considera que proporcionan esta resistencia los revestimientos discontinuos rígidos fijados mecánicamente dispuestos de tal manera que tengan las mismas características establecidas para los discontinuos de R1, salvo la del tamaño de las piezas.
• Resistencia muy alta a la filtración (R3): podrá elegir esta opción si el revestimiento se corresponde con alguno de los siguientes casos (debiendo marcar el correspondiente):
  • Revestimiento continuo, con las siguientes características:
    • estanquidad al agua suficiente para que el agua de filtración no entre en contacto con la hoja del cerramiento dispuesta inmediatamente por el interior del mismo;
    • adherencia al soporte suficiente para garantizar su estabilidad;
    • permeabilidad al vapor suficiente para evitar su deterioro como consecuencia de una acumulación de vapor entre él y la hoja principal;
    • adaptación a los movimientos del soporte y comportamiento muy bueno frente a la fisuración, de forma que no se fisure debido a los esfuerzos mecánicos producidos por el movimiento de la estructura, por los esfuerzos térmicos relacionados con el clima y con la alternancia día-noche, ni por la retracción propia del material constituyente del mismo;
    • estabilidad frente a los ataques físicos, químicos y biológicos que evite la degradación de su masa.
  • Revestimiento discontinuo fijado mecánicamente, de alguno de los siguientes elementos dispuestos de tal manera que tengan las mismas características establecidas para los discontinuos de R1, salvo la del tamaño de las piezas:
    • escamas: elementos manufacturados de pequeñas dimensiones (pizarra, piezas de fibrocemento, madera, productos de barro);
    • lamas: elementos que tienen una dimensión pequeña y la otra grande (lamas de madera, metal);
    • placas: elementos de grandes dimensiones (fibrocemento, metal);
    • sistemas derivados: sistemas formados por cualquiera de los elementos discontinuos anteriores y un aislamiento térmico.

Cuadro de diálogo "Resistencia del revestimiento intermedio/interior"

Este cuadro es accesible cuando está editando una hoja que no es la exterior de la solución constructiva, y tiene activada la función Revestimiento. Permite elegir la resistencia a la filtración entre:

• Resistencia a la filtración del revestimiento intermedio en la cara de la hoja principal ("N"):
  • N1 Debe utilizarse al menos un revestimiento de resistencia media a la filtración. Se considera como tal un enfoscado de mortero con un espesor mínimo de 10 mm.
  • N2 Debe utilizarse un revestimiento de resistencia alta a la filtración. Se considera como tal un enfoscado de mortero con aditivos hidrofugantes con un espesor mínimo de 15 mm o un material adherido, continuo, sin juntas e impermeable al agua del mismo espesor.
• Resistencia a la filtración de la barrera contra la penetración del agua ("B"): para la obtención de la clasificación B3 existen dos soluciones válidas: la colocación de un aislamiento térmico no hidrófilo con las características indicadas en el punto Aislante térmico, y o un revestimiento continuo intermedio en la cara interior de la hoja principal de las siguientes características:
  • estanquidad al agua suficiente para que el agua de filtración no entre en contacto con la hoja del cerramiento dispuesta inmediatamente por el interior del mismo;
  • adherencia al soporte suficiente para garantizar su estabilidad;
  • permeabilidad suficiente al vapor para evitar su deterioro como consecuencia de una acumulación de vapor entre él y la hoja principal;
  • adaptación a los movimientos del soporte y comportamiento muy bueno frente a la fisuración, de forma que no se fisure debido a los esfuerzos mecánicos producidos por el movimiento de la estructura, por los esfuerzos térmicos relacionados con el clima y con la alternancia día-noche, ni por la retracción propia del material constituyente del mismo;
  • estabilidad frente a los ataques físicos, químicos y biológicos que evite la degradación de su masa.

Temas relacionados

• Importar un fichero XML-FIDE.
• Bases de Datos: Materiales
• Manual TeKton3D - 2.2.- Guía para la definición de elementos constructivos.
• Ayuda TeKton3D-HS1 - Condiciones de las soluciones constructivas.
• Insertar/Fachadas y particiones verticales ( - )
• Insertar/Cubierta ()
• Insertar/Partición Horizontal ()
• Insertar/Solera ()
• Insertar/Ventanas y puertas. ( - )
• Calcular / Limitación de la demanda energética (HE1) ()
• Calcular / Protección frente a la humedad
• Calcular/Aislamiento acústico
• Opción simplificada para unifamiliar adosada

Copyright © iMventa Ingenieros. Todos los derechos reservados.
