Hidromezclador |
|
|
| TeKton3D / TK-HS4 / Menú Insertar / Hidromezclador | Ayuda iMventa Ingenieros |
Descripción
El Hidromezclador es un tipo de Aparato que cuentan con una toma de agua fría y otra toma de agua caliente, realizando la mezcla antes de la salida. Se realiza el consumo simultáneo de agua fría y caliente: bañeras, duchas, lavabos, etc.
El símbolo utilizado para la representación de un hidromezclador consta de dos puntos de conexión, uno para el agua fría y otro para el agua caliente.
No existen diferencias entre ambos puntos de conexión, es decir, cualquiera de ellos sirve para agua caliente o fría indistintamente, aunque tradicionalmente se conecta la salida de agua fría al lado derecho y la caliente al izquierdo.
El capítulo TK-HS4 detecta automáticamente la temperatura de cada toma ya que ésta depende de la posición del equipo productor de ACS: Calentador ACS o Acumulador ACS.

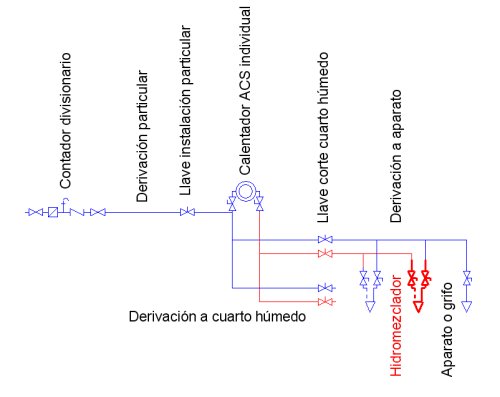

Este símbolo se sitúa siempre al final de los tramos de tipo Derivación a aparato, detrás de las Válvulas de corte de cuarto húmedo y precedidos de Válvulas de corte de aparato (que pueden ir incluidas en el propio símbolo).
Propiedades
Referencia. Nos sirve para identificar esta entidad en los resultados. Las Etiquetas (menú Datos/Generales...) nos ayudan a generar este nombre de forma automática y con diferentes contenidos.
Tipo de aparato: Este campo debe contener uno de los diferentes tipos que están disponibles en la Base de Datos de Aparatos. Esta base contiene los tipos de aparatos que aparecen en la tabla 2.1 del documento HS4 del CTE.
Forzar parámetros de cálculo: Si no se activa esta casilla, el programa extrae los parámetros de la base de datos que corresponden a los caudales, presiones y diámetros mínimos que aparecen en el CTE.
Si necesitamos tener en cuenta en el cálculo un nuevo tipo de aparato que no aparece en la base de datos tendremos dos opciones:
- Acudir a la gestión de la base de Aparatos y definir uno nuevo, con lo cual podríamos usarlo en próximos proyectos;
- O bien activar la casilla de forzado y rellenar los
campos siguientes:
- Caudal mínimo de agua fría (l/h). Caudal instantáneo de agua fría del total del aparatos a tener en cuenta en los cálculos hidráulicos.
- Caudal mínimo de agua caliente (l/h). Caudal instantáneo de agua caliente (ACS) del total de aparatos. Sólo se tendrá en cuenta este caudal si el aparato se alimenta desde un elemento productor de ACS.
- Presión mínima de servicio (bar). Valor mínimo que debe alcanzar la presión en el nudo de conexión del aparato para que se pueda considerar en buen funcionamiento.
- Número de aparatos individuales. Este campo nos permite simular un conjunto de aparatos, por ejemplo un aseo completo, ya que se puede tener en cuenta la simultaneidad aguas arriba. Si se introduce el valor 1, no se altera el cálculo de simultaneidades.
- En este caso es importante indicar el valor real porque los caudales indicados anteriormente corresponderían al total de los aparatos, e influye en el cálculo de simultaneidades; que a su vez afecta al dimensionamiento de las tuberías. En el caso de no indicar el valor correctamente, podría darse la situación de que hubiese tramos agua arriba con diámetros menores a los de los tramos agua abajo. El programa indicará un mensaje de advertencia en la falta de uniformidad en algunos de los diámetros de cálculo, si se tiene activa la opción del submenú Datos/Generales…/Otras opciones/Realizar comprobaciones CTE-HS4.
