Descripción
A continuación se enumeran, y se explican, los mensajes de Errores y Avisos de este módulo, tras los procesos de cálculo o comprobación.
Al hacer clic sobre cualesquiera de estos dos enlaces, se mostrarán los mensajes a elegir:
- Mensajes de Error (hay más mensajes en Definición de sistemas).
- Mensajes de Aviso.
Mensajes de Error del módulo de Tekton3D
Pinchando en cada enlace, le mostrará información de cómo se produce, y unas pautas para poder resolverlo:
HE0·ERROR1: Limitación del Consumo de energía primaria no renovable.
HE0·ERROR2: Limitación del Consumo de energía primaria total.
HE0·ERROR3: Limitación de las Horas fuera de consigna.
HE0·ERROR4: Limitación del Porcentaje renovable de la demanda de ACS (DB-HE4).
HE0·ERROR 1: Limitación del Consumo de energía primaria no renovable
Este indicador cuantifica la parte no renovable de la energía primaria que es necesario suministrar a los sistemas. Se determina teniendo en cuenta el valor del coeficiente de paso del componente no renovable de cada vector energético.
El indicador de consumo de energía primaria no renovable (Cep,nren) debe cumplir con los valores establecidos en CTE DB HE-0:

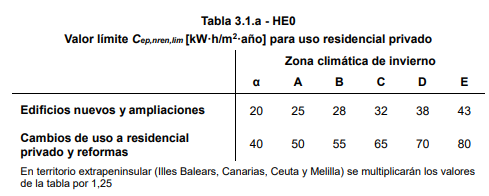

- Edificios de uso residencial privado Tabla 3.1.a, en función de la zona climática de invierno.

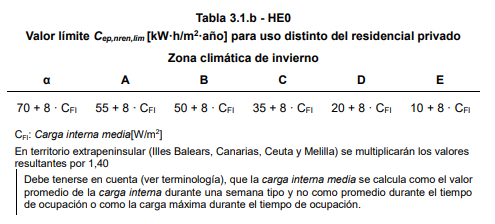

- Edificios de uso distinto al residencial privado Tabla 3.1.b, en función de la zona climática de invierno y la carga interna media CFI.
HE0·ERROR 2: Limitación del Consumo de energía primaria total
Este indicador cuantifica el valor global de la energía primaria que es necesario suministrar a los sistemas. Incluye tanto la energía suministrada y la producida in situ, como la extraída del medioambiente
El indicador de consumo de energía primaria total (Cep,tot)debe cumplir con los valores establecidos en CTE DB HE-0:

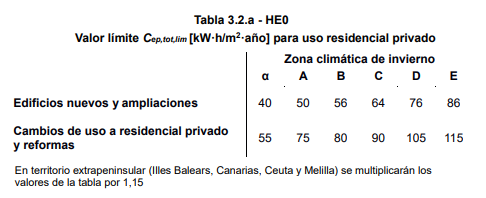

- Edificios de uso residencial privado Tabla 3.2.a, en función de la zona climática de invierno.

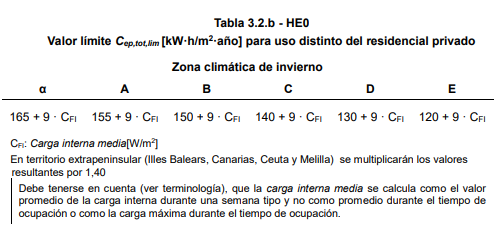

- Edificios de uso distinto al residencial privado Tabla 3.2.b, en función de la zona climática de invierno y la carga interna media CFI.
HE0·ERROR 3: Limitación de las Horas fuera de consigna
El indicador controla que se mantienen las temperaturas de consigna durante las horas de ocupación del edificio, con un pequeño margen del 4%.
En los edificios de tipo residencial privado, debemos asegurarnos de mantener las temperaturas de consigna marcadas en el CTE-2019, en los espacios habitables acondicionados. Para ello podemos definir sistemas de climatización, con la potencia necesario para satisfacer las demandas de la zona. En el caso de dejar espacios habitables acondicionados sin climatizar, el programa incluirá unos sistemas de sustitución con los valores establecidos por defecto en el CTE DB HE-2019.
En el caso de definir sistemas con una potencia insuficientes producirán horas de consigna. Para no dimensionar los sistemas a la carga máxima puntual, se da el margen del 4% de horas fuera de consigna (En residencial 350 horas al año)

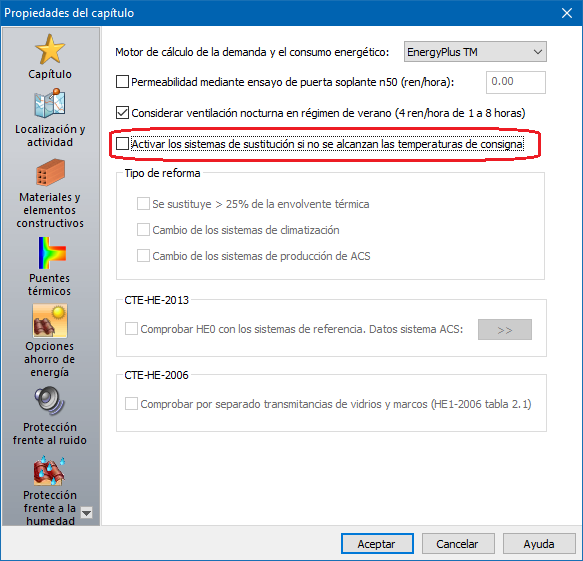

Otra opción posible, que permite el CTE DB HE-2019, es realizar una simulación en flotación libre, (sin sistemas de sustitución), o con los sistemas mínimos definidos por el usuario y comprobar si se supera el limite de horas fuera de consigna:

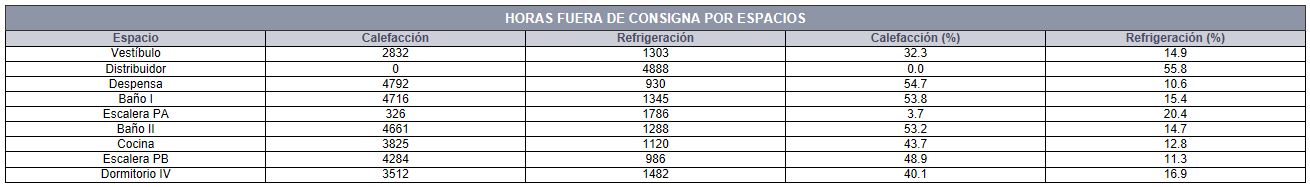

Para facilitar al usuario el análisis de las horas fuera de consigna, al completar el calculo de HE0 se permite generar un listado; "Demanda energética por zonas", donde además de los resultados de demanda de las zonas del edificio, tenemos una tabla resumen con las horas fuera de consigna de cada espacio, en horas total y en porcentaje (%) sobre el total de las horas de ocupación:
La forma de calcular las horas fuera de consigna del edifico puede resultar un poco compleja. A modo resumen podemos determinar que se contabilizará una hora fuera de consigna si alguno de los espacios del edificio esta fuera de la consigna marcada (±1 ºC). Si varios espacios están fuera de consigna a la misma hora, únicamente se contabilizara como 1 hora.
HE0·ERROR4: Limitación del Porcentaje renovable de la demanda de ACS (DB-HE4)
En el apartado 3.1 del documento del CTE DB-HE4 (articulado del 20 diciembre 2019 ) se dice que: "La contribución mínima de energía procedente de fuentes renovables cubrirá al menos el 70 % de la demanda energética anual para ACS y para climatización de piscina, obtenida a partir de los valores mensuales, e incluyendo las pérdidas térmicas por distribución, acumulación y recirculación. Esta contribución mínima podrá reducirse al 60 % cuando la demanda de ACS sea inferior a 5000 l/d".
Si tras comprobar la justificación del DB-HE0 nos da este mensaje de error, se deberán realizar acciones:
- Si hay una instalación de energía solar térmica, los valores mensuales de la producción de energía térmica introducidos en el cuadro de Energías renovables son suficientes para cubrir la contribución a cumplir.
- Si se utiliza una bomba de calor aire-agua para las demandas de calefacción y de ACS (sistema mixto), se recomienda separar el sistema en dos independientes. Los equipos suelen tener diferentes rendimientos para cada caso.
- Si se utiliza una bomba de calor aire-agua sólo para la demanda de ACS, se debe disminuir el Consumo total nominal [kW] del equipo empleado. Y en último caso se podría aumentar el Consumo total diario de ACS [l/día].
HE0·ERRORP1: Error Propiedades incorrectas de la unidad terminal «UT» Revise los valores definidos antes de calcular
Este error se produce porque alguno de los campos de esa Unidad terminal (potencia...) tiene un valor nulo.
Si se escribe el valor real, el error se soluciona.
Mensajes de Aviso del módulo de Tekton3D
Estos mensajes se han registrado en este apartado:
OBSERVACIÓN: Hay espacios contiguos a cerramientos exteriores. Revise la lista de incidencias y verifique que la dirección al exterior es correcta.
