Descripción

El punto de partida de TK-EXA son los espacios o locales definidos previamente en el capítulo del edificio. Estos elementos se debe haber insertado desde el módulo TK-Edificio (no desde TK-EXA). Por lo que, antes de empezar la instalación de extinción de incendios por agua se deberá haber incluido en el capítulo del Edificio: las plantas y los recintos o espacios, como mínimo.

Una vez se haya añadido el capítulo, TK-EXA, al panel de Capítulos estos recintos o espacios nos permitirán:

• Añadir un Sector de incendios (donde se definirán los parámetros de cálculo de BIE e hidrantes).
• Añadir una o varias Zonas de rociadores, principal o en espacios ocultos dentro del recinto (donde se definirán los parámetros de cálculo de rociadores).
• Distribuir de forma automática de los rociadores de cada Zona, en función de las alturas de ramales y rociadores definidas.

Por lo tanto, la primera tarea consistirá en definir en esos espacios los conjuntos denominados Zonas de rociadores y Sectores de incendios.

El cuadro de propiedades se compone de las siguientes opciones y pestañas:

• Referencia. Nombre que identifica este elemento en los resultados y que puede modificarse de forma automática si se tiene activas algunas de las opciones del menú Datos/Generales.../Opciones especiales/Descripciones automáticas.

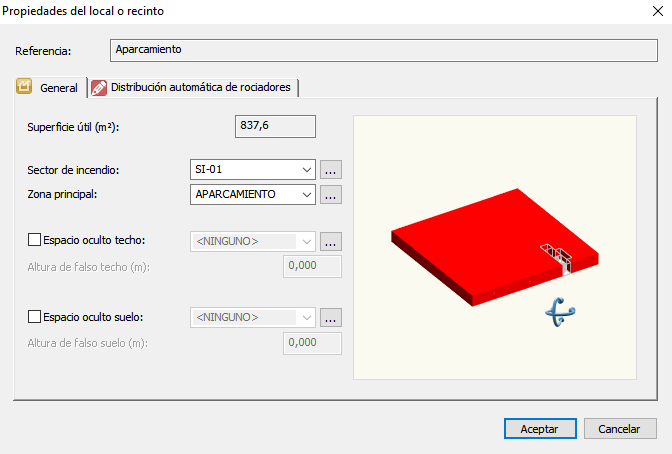

Datos generales

En esta pestaña de las propiedades de los recintos se podrán definir hasta tres Zonas de rociadores independientes: zona principal, espacio oculto en el suelo y espacio oculto en el techo.

A continuación se explican las siguientes opciones:

• Superficie útil (m²). Por defecto se muestra la superficie en planta de este recinto o espacio.

Los Sectores de incendios son grupos de recintos cuya envolvente común evita o retrasa la propagación de un incendio.

• Sector de incendio. Se escribe el nombre de un Sector de incendios para este recinto o se selecciona de los existentes, de tal manera que los elementos, BIE e hidrantes de incendios, que se encuentren situados en su interior se calcularán en función de los requisitos definidos en las propiedades del Sector de incendio (al cual se accede mediante el Botón "...").

Las Zonas de rociadores agrupan espacios con el mismo tipo de actividad (mismo tipo de riesgo).

• Zona principal. Se escribe el nombre de una zona habitable principal de rociadores para este recinto (ya que puede haber varias en un mismo Recinto) o se selecciona de los existentes, de tal manera que los elementos, Rociadores, que se encuentren situados en su interior se calcularán en función de los requisitos definidos en las propiedades de la Zona de rociadores (al cual se accede mediante el Botón "...").
• Zonas ocultas. En este recinto puede haber hasta tres zonas de rociadores, la Zona principal descrita anteriormente y las zonas de los Espacios ocultos de suelo y techo se podrán tener en cuenta activando la opción correspondiente, definiéndolas como en el caso de Zona principal (explicado en el punto anterior) e indicando las Alturas de falso suelo y de falto techo desde la cota cero del Recinto. Es decir, si la Altura libre suelo-techo del recinto (altura total del recinto menos el espesor del elemento constructivo del techo insertado en el capítulo TK-Edificio) es de 4,20 metros, la Altura de falso suelo podría ser 0,50 metros y la Altura de falso techo podría ser de 3,30 metros (altura del espacio del falso techo sería de 0,90 metros):
  • Espacio oculto techo.
  • Espacio oculto suelo.

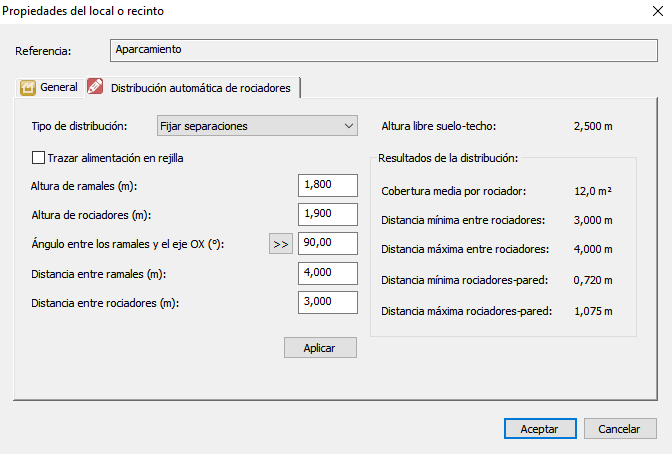

Distribución automática de rociadores

Mediante las opciones de esta pestaña se podrán realizar las distribuciones de rociadores y ramales, de forma automática. La distribución, o distribuciones, se podrán realizar para cada Zona de rociadores definida anteriormente (ver apartado anterior). Para ello, se deberá:

• Elegir un Tipo de distribución.
• Establecer las alturas de ramales y rociadores, dentro de la Zona de rociadores en la que se deseen distribuir. El programa detectará posteriormente en qué zona se encuentran.
• Configurar la forma de distribuir los elementos, modificando los parámetros solicitados.
• Pulsar sobre el botón "Aplicar". Los posibles mensajes podrán ser:
  • ¿Desea dibujar automáticamente la distribución de rociadores?
  • Si responde afirmativamente, la siguiente cuestión será: ¿Desea borrar los rociadores que se encuentra actualmente instalados?.
  • Si responde afirmativamente, eliminará las anteriores distribuciones automáticas y los rociadores insertados manualmente, creando la nueva distribución.

En esta pestaña de las propiedades de los recintos se tienen las siguientes opciones:

• Tipo de distribución. Mediante el cuadro de selección podrá elegir entre varias formas de distribución:
  • Fijar separaciones.
  • Normal.
  • Tresbolillo.
  • Tresbolillo R.
• Trazar alimentación en rejilla. Activando esta opción, el programa prolongará un ramal desde la cara vertical del Recinto o Espacio y el rociador más cercano, siguiendo la dirección del resto de ramales distribuidos entre los rociadores.
• Altura de ramales (m). Altura del eje de las tuberías (coincidirá con los puntos de conexión) de los ramales hasta la cota cero del suelo del Recinto o Espacio.
• Altura de rociadores (m). Altura del punto de inserción del bloque del rociador hasta la cota cero del suelo del Recinto o Espacio.

• Ángulo entre los ramales y el eje OX (º). Se puede indicar un valor del ángulo entre los ramales y el eje global OX o también se puede indicar la dirección que tomarán los ramales indicando dos puntos en la interfaz gráfica, mediante el botón .

Las siguientes dos opciones aparecerán si se selecciona previamente el Tipo de distribución, Fijar separaciones.

• Distancia entre ramales (m). Se propone un valor de distancia horizontal entre dos ramales contiguos, que el usuario puede modificar. En los extremos cercanos a las caras perpendiculares del Recinto o Espacio puede disminuir.
• Distancia entre rociadores (m). Se propone un valor de distancia horizontal entre dos rociadores contiguos, que el usuario puede modificar. En los extremos cercanos a las caras perpendiculares del Recinto o Espacio puede disminuir.

Las siguientes dos opciones aparecerán si se selecciona previamente el Tipo de distribución: Normal, Tresbolillo o Tresbolillo R.

• Número de ramales. Se propone un valor para el número de ramales mínimo para la distribución, que el usuario puede modificar.
• Número de rociadores. Se propone un valor para el número de rociadores por línea de ramales, que el usuario puede modificar.

Hasta que no se pulsa sobre el Botón "Aplicar" no comenzará el proceso de la distribución automática de rociadores.

En el lado derecho del cuadro de diálogo se encuentran unos parámetros Resultados de la distribución que se actualizarán para la última distribución que se haya realizado. Por lo que, después de la distribución de ramales y rociadores se podrán consultar los siguientes datos:

• Cobertura media por rociador.
• Distancia mínima entre rociadores.
• Distancia máxima entre rociadores.
• Distancia mínima rociadores-pared.
• Distancia máxima rociadores-pared.
