Sector de incendio
	TeKton3D / TK-EXA / Menú Insertar / Recinto o Espacio / Sector de incendio	Ayuda iMventa Ingenieros

Descripción

Un Sector de incendios define los parámetros de cálculo para las Bocas de Incendios Equipadas (BIE) y los hidrantes de incendios, y se puede encontrar distribuido en varios Recintos o Espacios. Los Sectores de incendios se utilizan para definir el tipo de riesgo del edificio desde el punto de vista del RSIEI, y en función de este riesgo proceder a la selección del tipo de BIE y CHE a utilizar, y a sus condiciones y tiempo de funcionamiento.

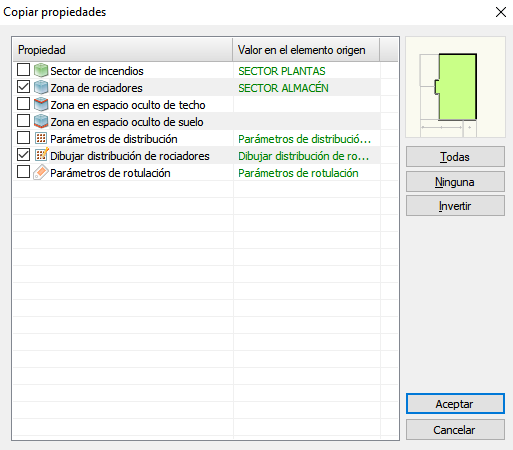

Los elementos que se encuentren dentro del Recinto o Espacio se asociarán automáticamente con su Sector de incendios correspondiente. No obstante, en las propiedades de dichos elementos podrá forzar la pertenencia a otros Sector de incendios creados.

El trazado de las redes de BIE y CHE se realiza utilizando las mismas herramientas gráficas que se utilizan en otras instalaciones de TeKton3D, con posibilidad de insertar bloques, conectar mediante tuberías, importar diseños desde ficheros CAD, IFC, etc.

Las propiedades y características de un Sector de incendios tienen el acceso desde el cuadro de diálogo de los Recintos o Espacios.

 El cuadro de propiedades se compone de las siguientes opciones comunes y pestañas:

• Referencia. Nombre que identifica este elemento en los resultados y que puede modificarse de forma automática si se tiene activas algunas de las opciones del menú Datos/Generales.../Opciones especiales/Descripciones automáticas.
• Descripción. Se puede añadir una breve información que describa a este sector y que aparecerá en los Resultados.
• Color para la representación 3D.

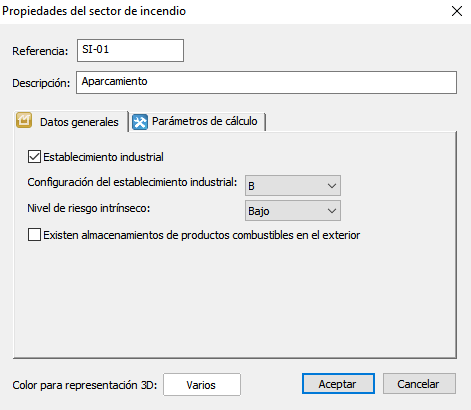

Datos generales

Esta pestaña sirve para ayudar a determinar qué Parámetros de cálculo son de aplicación según el Reglamento de protección contra incendios en establecimientos industriales (RSCIEI), si se marca la opción Establecimiento industrial. En este caso, las condiciones de funcionamiento vienen impuestas por la Configuración del establecimiento industrial y el Nivel de riesgo intrínseco.

Si el establecimiento no está sujeto a este reglamento es posible introducir los Parámetros de cálculo manualmente en cada campo en la siguiente pestaña.

Las opciones de esta pestaña se explican a continuación:

Superficie construida del sector de incendios (m²): Se tiene en cuenta los nuevos requisitos de obligatoriedad de instalaciones del Anexo III del RSCIEI RD164/2025 en función de la superficie del sector, del tipo de edificio y del nivel de riesgo intrínseco:

• Tabla 3.3.1 relativa a hidrantes para el llenado de camiones;
• Tabla 3.3.2 para hidrantes de impulsión directa;
• Apartado 5 para sistemas de BIE.

Establecimiento industrial. Al activar esta casilla y completar las siguientes variables, el programa rellenará de forma automática los Parámetros de cálculo para este Sector de incendios de la siguiente pestaña.

Configuración del establecimiento industrial. La primera parte de la Caracterización de los establecimientos industriales en relación con la seguridad contra incendios del Reglamento de seguridad contra incendios en establecimientos industriales (RSCIEI) indica que:

• Edificio tipo A: El establecimiento considerado ocupa parcialmente un edificio que tiene, además, otros establecimientos, ya sean estos de uso industrial o de otros usos. Dentro de la configuración tipo A, en función de la parte del edificio que esté ocupada por el establecimiento considerado, se diferenciará entre tipo A_V o A_H, según si la separación de dicho establecimiento con los otros establecimientos del edificio se hace en vertical o en horizontal, tal y como se muestra en las figuras.
• En el caso de que la separación entre el establecimiento industrial considerado y los otros establecimientos mezcle simultáneamente características de los tipos A_V o A_H, se considerará tipo A_V. En el caso de que el establecimiento considerado ocupe todo el edificio, con estructura portante y cerramiento independiente, se clasificará como tipo B o C según corresponda en función de lo indicado en los siguientes párrafos.
• Edificio tipo B: El establecimiento considerado ocupa totalmente un edificio, con estructura portante y cerramiento independiente, que es adyacente a otro, u otros, edificios de otro establecimiento; o bien, está a una distancia de separación igual o inferior a tres metros de otro, u otros, edificios de otro establecimiento, ya sean estos de uso industrial o de otros usos.
• Edificio tipo C: El establecimiento considerado ocupa totalmente uno o varios edificios, que están a una distancia de separación superior a tres metros del edificio más próximo de otros establecimientos. Dicha distancia debe estar libre de mercancías combustibles o elementos intermedios susceptibles de propagar el incendio.
• Para establecimientos con varios edificios, estos se considerarán edificios independientes de un mismo establecimiento cuando la distancia de separación entre ellos sea superior a tres metros, o bien, cuando sus paredes colindantes cumplan con los requisitos de muro separador entre sectores de incendio, teniendo además estructura portante y cerramiento independiente. De lo contrario, dichos edificios se considerarán como un sólo edificio a los efectos de la presente clasificación.
• Espacio tipo D: El establecimiento considerado ocupa un espacio abierto.
• El espacio abierto puede estar descubierto, o bien, cubierto por estructuras que carecen total o parcialmente de cerramientos laterales. En el caso de que el espacio tenga zonas cubiertas, se deberá disponer de aberturas laterales dimensionadas según los siguientes criterios:

• 	H < 5 m	H ≥ 5 m
  A < 500 m2	L ≥ 25%	L ≥ 25%
  500 m2 ≤ A ≤ 1500 m2	No admitido	L ≥ 50%
  A > 1500 m2	No admitido	L ≥ 70%
  Donde: A: Área de la superficie cubierta; H: Altura interior desde el suelo hasta la cubrición; L: Área lateral permanentemente abierta al exterior (huecos) de la envolvente perimetral. Se expresa en porcentaje respecto al área lateral total (paredes cerradas + huecos).

• El área lateral abierta indicada debe estar distribuida de tal forma que se permita la rápida disipación del calor y humo. Cuando no se cumpla con los requisitos de la tabla, la zona cubierta se debe considerar como configuración tipo A, B o C, según corresponda. Los espacios tipo D pueden tener algunas zonas puntuales cerradas, tales como aseos o vestuarios, siempre que no alberguen la actividad principal del establecimiento y que no aumenten el riesgo de incendio.
• Cuando un edificio o espacio abierto no coincida exactamente con alguno de los tipos de configuraciones definidos, se considerará que pertenece al tipo con que mejor se pueda equiparar o asimilar justificadamente.

Nivel de riesgo intrínseco. Según el RSCIEI, el nivel de riesgo intrínseco del sector o área de incendio, del edificio industrial, o del establecimiento industrial, se deduce de la siguiente tabla:

•

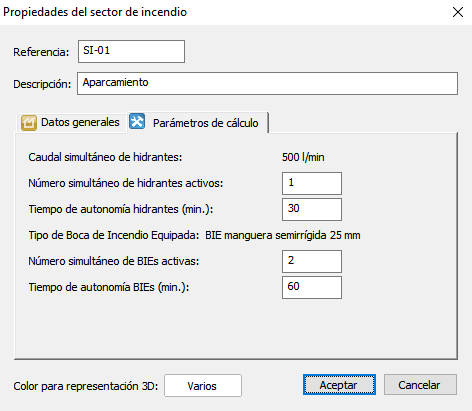

Parámetros de cálculo

Los Parámetros de cálculo que aparezcan en esta pestaña de las propiedades de un Sector de incendios se podrán modificar por el usuario.

• Caudal simultáneo de hidrantes. El programa muestra el valor de la tabla, Necesidades de agua para hidrantes exteriores, del RSCIEI en el caso de tener activa la casilla, Establecimiento industrial, de la pestaña Datos generales. En las propiedades de cada Hidrante de incendio se podrá seleccionar el Tamaño del dispositivo de descarga de forma individual.
  • Número simultáneo de hidrantes activos. El programa pondrá en funcionamiento los hidrantes correspondientes al valor que aparezca en este campo por cada hipótesis de cálculo. De tal manera que cubra todas las posibilidades de funcionamiento en ese sector.
  • Tiempo de autonomía hidrantes (min). Este valor se aplica al caudal para calcular la Capacidad de reserva de agua en cada hipótesis.
• Tipo de Boca de Incendio Equipada. El programa muestra el valor según el tipo de BIE y necesidades de agua del RCSIEI, en el caso de tener activa la casilla, Establecimiento industrial, de la pestaña Datos generales. En las propiedades de cada BIE puede seleccionar esta opción en el campo correspondiente de sus propiedades.
  • Número simultáneo de BIE activas. Número de bocas de incendio del sector que actuarán de forma simultánea en cada hipótesis de cálculo. De tal manera que cubra todas las posibilidades de funcionamiento de estos elementos en ese Sector.
  • Tiempo de autonomía BIE (min). Este valor se aplica al caudal obtenido para calcular la Capacidad de reserva de agua en cada hipótesis de cálculo.
