Descripción
El Regulador de carga, cuando la instalación fotovoltaica es aislada, es el elemento encargado de controlar la carga de los acumuladores a partir de la energía fotovoltaica aportada por los paneles fotovoltaicos.
Y cuando la instalación fotovoltaica es para autoconsumo, se nombra como
Regulador para autoconsumo.

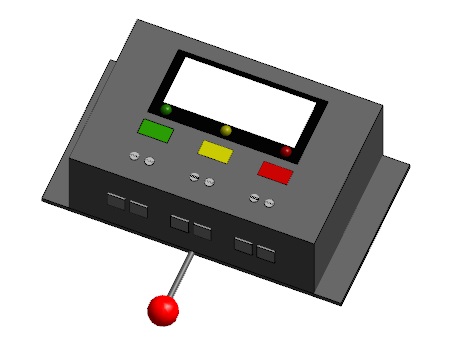

El aspecto que presenta en el programa puede ser el siguiente:
La función del regulador es controlar el flujo de energía desde el campo de paneles (u otra fuente) hacia los acumuladores, para su carga, o hacia los receptores, si estos demandan energía. También controlan la descarga de los acumuladores hacia los receptores en el caso de que la energía producida por los paneles no sea suficiente o bien éstos no estén produciendo energía alguna (sea de noche o esté nublado).
Propiedades

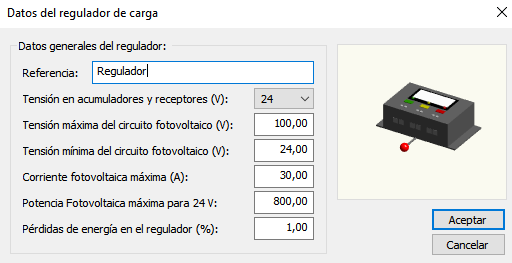

Cuando se edita un regulador, se presenta un cuadro con un aspecto similar al que se indica en la figura siguiente:
Referencia. Aquí se indicará el nombre con el cual nos referiremos al propio regulador.
A su vez, puede ser definido de forma manual por el usuario o de forma automática si tiene activa la opción, Etiquetas.
Tensión en acumuladores y receptores (V). Es el valor de la tensión que se aplica al campo de acumuladores y receptores. En el supuesto que sea un regulador con inversor incluido, solo será la tensión de carga de los acumuladores.
Tensión máxima del circuito fotovoltaico (V). Aquí se indicará el valor máximo soportado por el dispositivo que se conectará con el campo de paneles.
Tensión mínima del circuito fotovoltaico (V). Aquí se indicará el valor mínimo soportado por el dispositivo que se conectará con el campo de paneles.
Eso quiere decir que el valor de la tensión del campo de paneles, tiene
que estar comprendido entre estos dos valores máximos y mínimos.
Corriente fotovoltaica máxima (A). En este apartado se indicará la máxima corriente que el dispositivo es capaz de soportar y proveniente del campo de paneles.
Potencia fotovoltaica máxima (W) para la Tensión en acumulador y receptores. Será la potencia fotovoltaica máxima para la tensión en acumuladores y receptores.
Pérdidas de energía en el regulador (%).
Excluir del cálculo: Activando esta opción se consigue desactivar el elemento del cálculo en la instalación.
La rotulación de este elemento se realiza utilizando la opción del menú
Resultados/Configurar
rótulos...
