BIE o CHE
	TeKton3D / TK-EXA / Menú Insertar / BIE o CHE	Ayuda iMventa Ingenieros

Descripción

Este apartado de la ayuda incluye las propiedades de las BIE y CHE ya que son similares.

Estas opciones del menú Insertar permitirán insertar un bloque que representa el punto de entrada a una Boca de Incendios Equipada (BIE) o a un Hidrante exterior (CHE).

Uno, o varias, de estos elementos deberán estar conectados mediante tuberías al resto de la instalación de protección contraincendios. A su vez, deberá pertenecer a un Sector de incendios definidos en las propiedades de los Espacios o Recintos.

El cuadro de propiedades se compone de las siguientes opciones y pestañas:

• Referencia: Nombre que identifica este elemento en los resultados y que puede modificarse de forma automática si se tiene activas algunas de las opciones del menú Datos/Generales.../Etiquetas.
• Datos generales.
• Opciones de cálculo.

Como parámetros de rotulación (ver opción del menú Resultados/Configurar rótulos...) este elemento tiene:

• Referencia.
• Sistema.
• Modelo.
• Rango de caudales.
• Rango de presiones a la entrada.
• Rango de presiones a la salida.

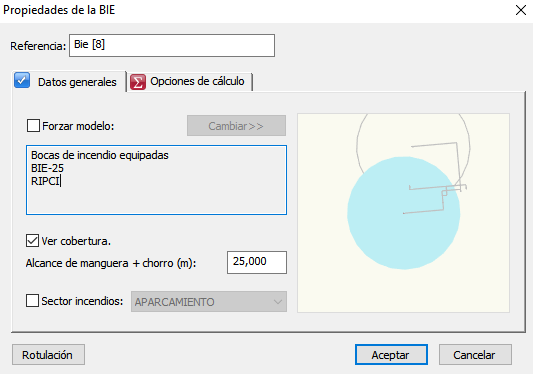

Datos generales

En esta pestaña, Datos generales, de las propiedades de las BIE o CHE, se tienen las siguientes opciones:

• Forzar modelo: Al insertar una BIE o una CHE, el programa toma directamente el modelo que haya seleccionado en el menú Datos/Generales.../Materiales. Si se pretende modificarlo y seleccionar otro para este bloque insertado, puede activar esta opción, pulsar el botón Cambiar>> y seleccionar otro modelo de la base de datos.
• Ver cobertura: Activando esta opción, marcando el check, el programa representa un círculo con el radio indicado en el campo, Alcance de manguera + chorro (m).
• Se asigna la posibilidad a los hidrantes de visualizar la cobertura de la manguera o para marcar la distancia máxima para comprobar manualmente su distribución. Para ello se utilizan los mismos métodos que para la BIE y se modifica el bloque “TKEXA_HIDRANTE_SUPERFICIE_RM” de manera que visualiza el círculo de cobertura con el radio de acción indicado.
• Sector de incendios: El programa detectará automáticamente dentro de que Recinto o Espacio se encuentra esta BIE y reconocerá qué Sector de incendios tenga definido. En el caso de querer cambiar a otro sector de incendios de otro Recinto o en el caso de no encontrarse dentro de uno, active esta opción y seleccione uno del listado.

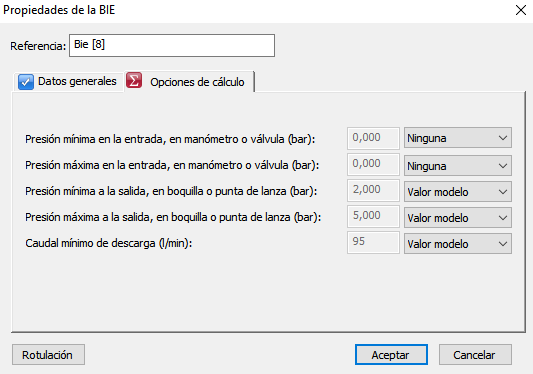

Opciones de cálculo

En esta pestaña, Opciones de cálculo, de las propiedades de las BIE o CHE, se podrán tomar los siguientes valores para esos parámetros:

• Ninguna: Si el valor es cero o no se quiere considerar en el cálculo, se debe elegir esta opción para ese parámetro.
• Valor modelo: Se refiere al valor que tenga ese parámetro definido en el Modelo de la base de datos.
• Valor particular: El usuario podrá indicar un valor concreto para este parámetro.

Y los parámetros de cálculo para este elemento son:

• Presión mínima en la entrada, en manómetro o válvula (bar).
• Presión máxima en la entrada, en manómetro o válvula (bar).
• Presión mínima a la salida, en boquilla o punta de lanza (bar).
• Presión máxima a la salida, en boquilla o punta de lanza (bar).
• Caudal mínimo de descarga (l/min).
