TeKton3D Edición Octubre 2020
La edición de octubre de 2020, número de versión 1.6.91.8, incorpora el nuevo módulo TK-BT para el diseño y cálculo de las instalaciones de electricidad en baja tensión del edificio, actualiza la exportación a las últimas versiones de la herramienta unificada HULC, así como a la utilidad CTEPBD para justificación de HE0, adapta el módulo TK-HE5 a las modificaciones del Código Técnico de la Edificación aprobadas por el Real Decreto 732/2019 e incorpora un nuevo estudio de viabilidad económica para instalaciones de autoconsumo, optimiza los procesos de cálculo hidráulico de TK-EXA para instalaciones de extinción extensas, y mejora la representación gráfica de las instalaciones hidráulicas en TK-HS4, TK-ICA y TK-HE4, añadiendo también nuevas opciones de proyección para los planos de distribución en planta.
1. Nuevo módulo TK-BT. Electricidad Baja Tensión
El nuevo módulo TK-BT. Electricidad baja tensión permite diseñar, dimensionar, modelar y justificar instalaciones eléctricas de baja tensión para cualquier tipo de edificio: viviendas, terciario o industrial, y para cualquier tipología de instalación de enlace.
Realiza el cálculo de acuerdo con el Reglamento Electrotécnico para Baja Tensión (Real Decreto 842/2002) y normas UNE de obligado cumplimiento, principalmente la UNE-HD 60364-5-52:2014, aunque se puede parametrizar para el uso de otras normativas.
A diferencia de las herramientas utilizadas hasta el momento, que generalmente realizan los cálculos partiendo de esquemas unifilares, TeKton3D TK-BT permite al usuario plantear el diseño de las instalaciones desde un enfoque BIM, es decir, definiendo un modelo tridimensional de la instalación implantado dentro del modelo general del edificio, y a partir de él obtener como resultados el conjunto de esquemas unifilares y la documentación de proyecto.
TK-BT es capaz de calcular tanto instalaciones diseñadas de forma esquemática en 2D, como modelos tridimensionales complejos integrados en el modelo arquitectónico del edificio.
TK-BT dimensiona todos los elementos de la instalación: selección de la sección de los cables, calibre, sensibilidad y poder de corte de la aparamenta, envolvente de los cuadros eléctricos y centralización de contadores, tamaño de los tubos y canalizaciones, etc.
Como resultados se obtienen los documentos del proyecto o memoria técnica, incluidos esquemas unifilares, anexos de cálculo y mediciones.
2. TK-HE0, TK-HE1 y Capítulo del edificio
Se actualiza la exportación a HULC a las nuevas versiones aparecidas en Octubre de 2020, así como la utilidad CTEPBD para justificación de HE0.
3. TK-HE5: Instalaciones solares fotovoltaicas.
Se adapta a las exigencias del Código Técnico de la Edificación, según las modificaciones indicadas en el Real Decreto 732/2019.
En el apartado de datos generales, referente al CTE se incorporan los valores necesarios para poder indicar la superficie construida y la superficie construida de cubierta, de modo que se pueda obtener los valores de la PMIN y de la PLIM.
Estos resultados necesarios, se comprueban durante el proceso de cálculo y se reflejan en la memoria de cálculo del proyecto y en el listado de la Justificación de CTE-HE5.
Se añade la posibilidad de realizar un estudio económico para instalaciones de autoconsumo. Una vez que el cálculo de la instalación se ha completado, es posible acceder al apartado correspondiente.

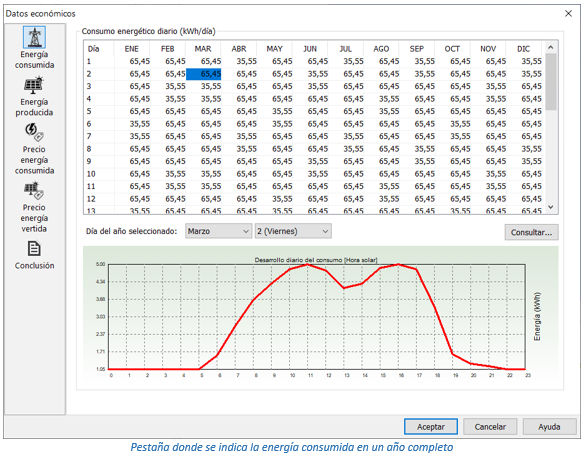

Una vez en él, se podrá comparar la energía producida con la consumida, así como indicar el precio de la energía durante los periodos de consumo y el precio de la energía en el supuesto de venta a la red eléctrica:
Los valores de diarios, se pueden desglosar en valores horario:
Tanto los valores de consumo, como de producción, vendrán derivados del proceso de cálculo, pero los valores del coste energético, tendrá que introducirlo el usuario:
Desde la edición de los valores diarios, el usuario dispone de herramientas para poder definir un plan de precios y poder trasladarlo a diferentes periodos de tiempo:
Con la energía vertida a la red, en el supuesto de tener excedente, también es posible realizar dicha evaluación del ahorro para este caso.
Finalmente, una vez que se tienen todos los datos necesarios, es posible realizar los cálculos necesarios para obtener un balance de gastos y ahorro.
4. TK-HS4. Suministro de agua
Se añade al listado de Materiales por tramo la longitud real obtenida del modelo.
Nueva opción que permite agrupar las mediciones por función o tipo de tramo. En las mediciones, en lugar de "Tubería de material ** y diámetro **…" aparece la función que tiene, por ejemplo "Tubo de alimentación de material ** y diámetro **…":
Representación gráfica mejorada de las redes con aislamiento térmico, incluyendo los espesores totales en los accesorios, de modo que ya no aparecen discontinuidades entre tramos. Esta mejora también está disponible para todos los módulos hidráulicos: TK-ICA climatización por agua TK-HE4 instalaciones solares térmicas.
Se mejora la detección automática de tipos de tramos en base a la función asignada a las válvulas (cuarto húmedo, instalación particular, etc.) y a los elementos singulares de la instalación (depósitos, grupos de presión, etc.).
También se cambian algunos criterios de asignación de funciones:
• El Distribuidor principal comienza en el grupo de presión y recorre todo el edificio hasta los contadores divisionarios, o en el caso de instalaciones de un único abonado, hasta las derivaciones a un único cuarto húmedo.
• Las tuberías verticales deben tener una longitud mínima de 2 m para ser consideradas como Montantes.
5. TK-ICA. Climatización por agua
Se añade al listado de Distribución en planta la posibilidad de generar una proyección de la distribución, lo que genera planos en los que las tuberías aparecen con su grosor y el detalle de los accesorios:
Esta nueva opción también se ha incluido en el módulo TK-HE4 Instalaciones solares térmicas.
6. TK-EXA. Extinción por agua
Esta versión incorpora una optimización de la herramienta que reduce considerablemente el tiempo de cálculo en instalaciones extensas.
También mejora la presentación de resultados tras los procesos de simulación, así como los avisos en caso de que se detecten problemas de funcionamiento.
7. TK-IG. Instalaciones receptoras de gas
Se modifican la denominación de las instalaciones en función de la presión, quedando expresadas de la siguiente forma:
8. Actualizaciones anteriores
Edición junio 2020 versión 1.6.80.8: Esta actualizacion reorganiza los datos generales del edificio para dar cobertura a las opciones del nuevo CTE, amplía el funcionamiento de los módulos TK-HE0 y TK-HE1 para permitir justificar las secciones HE0 y HE1 del nuevo CTE-2019 (Real Decreto 732/2019), y adapta la exportación a HULC a esta nueva edición, añade la posibilidad de incorporar datos climáticos de radiación para TK-CDT y TK-HE5 a través del servicio web de PVGIS, mejora las capacidades del módulo TK-DAC incorporando una nueva categoría para el modelado y cálculo de compuertas, y añadiendo un asistente para asignación de caudales a las bocas, mejora los detalles de distribución en planta del módulo TK-SI, añade mejoras de edición gráfica como el nuevo comando "Crear similar", mejora la representación de vínculos a ficheros DXF y DWG y permite asociar plantillas de planta como vínculos.
Edición enero 2020 versión 1.6.70.8: Esta actualización mejora la caja de recorte con nuevas herramientas para el redimensionado dinámico y la representación de la sección de corte, implementa una nueva forma de nombrar los elementos y los sistemas basada en reglas de etiquetado por categoría, mejora la rotulación de los detalles de distribución con nuevas opciones y la posibilidad de rotular con punteros, mejora también los detalles convirtiendo las proyecciones de los símbolos paramétricos en bloques 2D, optimiza las herramientas de copia de propiedades añadiendo nuevos parámetros de copia, realiza mejoras en la gestión de ficheros IFC, añade nuevos símbolos paramétricos para los capítulos de carga y demanda térmica, climatización por agua y distribución de aire, incorpora nuevos listados en los capítulos de gas, aire comprimido y saneamiento, realiza mejoras en el capítulo de instalaciones fotovoltaicas, y añade una gestión específica para el trabajo compartido en la nube con los servicios onedrive, google drive y dropbox.
Edición agosto de 2019 versión 1.6.60.8: Esta actualización añade nuevas opciones para el cálculo del aislamiento en las instalaciones de fontanería, optimiza el cálculo de las redes de retorno de ACS, incorpora los bloques 3D autoescalables a los módulos de climatización por agua y solar térmica, mejora el funcionamiento y la interfaz de usuario del módulo de extinción de incendios por agua e incorpora la posibilidad de introducir perfiles detallados de consumo en las instalaciones fotovoltaicas, además de introducir mejoras en los detalles de proyección, y optimizar la exportación a IFC.
Edición junio de 2019 versión 1.6.50.8: Esta actualización incorpora un nuevo módulo para el cálculo de piscinas climatizadas cubiertas, añade nuevos documentos de memoria para instalaciones solares fotovoltaicas y también nuevos símbolos paramétricos (con reconexión automática al cambiar sus dimensiones) para fontanería y saneamiento, permite subir hasta el nivel del suelo las arquetas en HS5, realizar la asignación de cargas a los espacios de forma gráfica en CDT, generar el plano de planta en detalles de distribución a partir del vínculo IFC, exportar a SKP los elementos visibles de los vínculos IFC, importar ficheros SKP hasta la versión 2019, disponer de nuevos accesos directos a las opciones de configuración de referencia a entidades en el panel de comandos, etc.
Edición Abril 2019 versión 1.6.4.8: Esta actualización incorpora una nueva opción para la simulación de la instalación contra incendios con la curva de bombeo del equipo PCI y genera un nuevo listado en forma de documento de proyecto, añade la gestión de una zona marginal y comprobación de límites de uniformidad para cada espacio en iluminación interior, añade herramientas para personalizar colores y niveles de transparencia por clase de elemento en los vínculos IFC, mejora la lectura e interpretación geométrica de ficheros IFC4 con la implementación de nuevas clases IFC4 Add1 y Add2, realiza mejoras en los módulos de instalaciones fotovoltaicas, evacuación de aguas, conductos de distribución y calidad del aire interior, e introduce nuevas herramientas gráficas como la marca especial de los puntos de referencia conexión, el pegado de objetos en su ubicación original o las teclas de acceso directo para escalado individual de elementos.
Edición Enero 2019 versión 1.6.3.8: Esta actualización amplía las capacidades del módulo TK-IFC incorporando la posibilidad de federar vínculos externos a ficheros IFC2X3 e IFC4, añade un nuevo módulo de nombre TK-EXA para el diseño, dimensionado, modelado y justificación de instalaciones de extinción por agua compuestas por rociadores, BIEs e hidrantes, y potencia el cálculo de instalaciones solares fotovoltaicas del módulo TK-HE5 realizando una simulación horaria anual.
Edición Julio de 2018 versión 1.6.2.8: Esta actualización contiene mejoras que facilitan el uso y la interpretación de resultados del módulo TK-HR protección frente al ruido. También incorpora nuevos métodos de cálculo basados en la norma UNE-12056 en el módulo de saneamiento en edificios TK-HS5, nuevos bloques 3D en el capítulo de distribución de aire TK-DAC, la posibilidad de representar los elementos lineales en TK-GIT Otros proyectos, además de nuevas utilidades y listados en el capítulo del edificio.
Edición Mayo de 2018 versión 1.6.1.8: Esta actualización añade la posibilidad de clasificar los elementos respecto a sistemas de clasificación establecidos (Uniclass, Omniclass, Gubimclass), o definidos por el usuario, permitiendo su exportación posterior a formato IFC. Además, mejora la gestión de comentarios del panel BCF y la selección de elementos afectados en capítulos no actuales, permite generar un listado de inventario por espacios con todos los elementos contenidos en los distintos capítulos del proyecto, escoge automáticamente el mejor adaptador gráfico de los disponibles en el sistema para obtener el mejor rendimientos gráfico, etc.
Edición Abril 2018 versión 1.6.0.8: Esta actualización añade un nuevo módulo para certificación energética con Energy Plus™, implementa el método de cálculo RTS en Carga y Demanda Térmica, diseña nuevas herramientas para la comunicación openBIM a través del formato BCF (BIM Collaboration Format), incorpora un nuevo asistente para crear un campo de paneles fotovoltaicos, implementa la importación y exportación de la última versión 2018 de los formatos DWG y DXF, optimiza la interfaz gráfica mejorando las opciones de selección con herramientas nuevas como "aislar selección" y "ocultar selección", y realiza mejoras generales de rendimiento y optimización de procesos.
Edición Octubre 2017 versión 1.5.9.8: Esta actualización adapta el módulo "TK-HS3: Calidad del aire interior" a las modificaciones del documento Básico CTE DB-HS3 introducidas por la Orden FOM/588/2017 de 15 de junio, aprobada por el Real Decreto 314/2006 de 17 de marzo. Además, introduce la nueva opción "Filtros de visualización" que permite gestionar la visibilidad de los elementos de cada capítulo atendiendo a su categoría, así como regular el desfase en los niveles de visualización por planta.
Edición Agosto 2017 versión 1.5.8.8: Esta actualización añade la posibilidad de insertar mapas de bits en el modelo 3D, introduce una nueva opción para definir la localización y orientación exacta del edificio en base a una foto satélite o el plano del catastro, mejora las opciones para trabajar en el plano definido por las entidades seleccionadas, mejora el funcionamiento de las etiquetas informativas, rediseña los cursores de la aplicación, añade vistas en miniatura a los cuadros de diálogo de unidades de uso y sectores de incendio, crea nuevos símbolos 3D para el capítulo de seguridad en caso de incendio y añade la posibilidad de utilizar archivos climáticos EPW de Energy Plus.
Versión 1.5.7.8: Mejora la calidad gráfica de la aplicación, incorpora nuevos símbolos 3D para el diseño de instalaciones de climatización, fontanería, saneamiento, gas, aire comprimido y solar fotovoltaica, implementa un nuevo asistente para la selección de los modelos de tuberías de agua fría y caliente, añade vistas en miniatura dinámicas en los cuadros de diálogo, mejora la exportación a IFC añadiendo colores, puertos, ejes de conducciones y hojas de propiedades con dimensiones y resultados, añade los identificadores ifcGUID a las mediciones BC3, mejora el panel de buscar, facilita un nuevo modo de visualización con despiece de elementos, crea nuevas opciones de autoguardado del proyecto actual y realiza mejoras generales de diseño y cálculo en la mayoría de los módulos.
Versión 1.5.6.8: Aumenta las prestaciones del módulo TK-IFC añadiendo la exportación a IFC desde todos los capítulos, incorpora el nuevo módulo TK-LIDAR para importar y trabajar con nubes de puntos procedentes de sistemas de escaneado 3D, mejora la representación tridimensional de las instalaciones (incluyendo de forma automática codos, uniones y tés), y realiza mejoras generales en la mayoría de los módulos.
Versión 1.5.5.8: Incorpora distintas novedades como la función automática de nombrado de espacios, la gestión mejorada de las bases de datos, el diseño y cálculo de captadores de tubos de vacío, la posibilidad de sincronizar ICA y DAC con varios capítulos de CDT, la mejora de los detalles de vista 3D y de distribución en planta, las nuevas opciones de aplicación de los factores de simultaneidad, etc.
Versión 1.5.4.8: Incorpora importantes novedades, entre las que cabe destacar la actualización de las exportaciones a los programas oficiales de certificación energética, la optimización de distintos procesos de cálculo, nuevas opciones en los paneles de proyecto y de errores, generación directa de documentos PDF de detalles, planos, listados y memorias, mejoras de los documentos justificativos del Código Técnico, mejoras en el trazado de los conductos de aire con nuevos símbolos 3D, mejoras en las gráficas tridimensionales de isovalores de iluminación, nuevos estilos de visualización y de fondo de pantalla, etc.
Versión 1.5.3.8: Mejoras en la interfaz de usuario y en la representación 3D, con nuevas herramientas gráficas, nuevas opciones de cálculo, nuevos detalles y listados, y mejoras en la mayoría de los módulos.
Versión 1.5.2.8: Incorpora el nuevo módulo TK-HE0 para justificación de la limitación del consumo energético, con nuevas opciones y mejoras en varios módulos.
Versión 1.5.1.8: Nuevas opciones y mejoras en varios módulos.
Versión 1.5.0.8: Incorpora la Justificación del Documento Básico HE 1 Limitación de la demanda energética, de septiembre de 2013.
