Esta edición de abril de 2024, número de versión 1.8.00.8 incorpora nuevas opciones que permiten la definición de medidas de mejora en el certificado energético, añade una nueva funcionalidad para descargar desde distintos servicios web tanto el modelo digital del terreno como los edificios cercanos (obstáculos de sombra para los cálculos solares), implementa un nuevo tipo de válvulas de control y equilibrado independientes de la presión PICV/PIBCV, se añaden elementos de control en el capítulo de distribución de aire por conductos y cajas de distribución en el capítulo de cargas térmicas, nuevos listados de batería de contadores y resultados en compuertas de regulación, se mejora la gestión del panel de errores añadiendo funciones de filtrado, realiza mejoras en la identificación de las tuberías en las leyendas de los detalles de distribución en planta y mucho más. Consulta todos los detalles en los siguientes apartados.

Índice de mejoras

General
Edificio
TK-CEEP - Certificación energética
TK-HE3 - Iluminación
TK-HE4 - Instalaciones solares térmicas
TK-HE5 - Instalaciones solares fotovoltaicas
TK-HS3 - Calidad del aire interior
TK-HS4 - Suministro de agua
TK-HS5 - Evacuación de aguas
TK-EXA - Extinción por agua
TK-ICA - Climatización por agua
TK-SRR - Suelo radiante refrescante
TK-DHC - Redes urbanas de calor y frío
TK-DAC - Distribución de aire por conductos
TK-CDT - Carga y demanda térmica
TK-BT - Electricidad Baja Tensión
TK_SI - Seguridad en caso de incendio
TK-DI - Detección de incendios
TK-AC - Aire comprimido

General

Panel de errores

• Modifica el panel de errores añadiendo distintas opciones de filtrado. Para ello, modifica la barra de herramientas superior incluyendo nuevos controles:

1.- Tres botones que permiten alternar la visibilidad de las incidencias actuales en función del tipo: errores, avisos e informes. Cada botón muestra el número de elementos de cada tipo.

Filtro por tipo

2.- Lista desplegable para filtrar por un solo código de error. Permite visualizar sólo las incidencias cuyo código coincide con el seleccionado en la lista.

Filtro por código

3.- Botón para seleccionar códigos de error para no mostrar en la lista. Este botón permite personalizar los códigos de las incidencias a filtrar, aquellos códigos marcados no serán mostrados en el panel de errores.

Filtro personalizado

Personalización de la Interfaz de Usuario

• Añade posibilidad de exportación e importación de aceleradores de teclado, opciones accesibles en "Ver/Barras de herramientas/Personalizar/Exportar-Importar" de personalización:

Configuración de aceleradores de teclado

Localización exacta del edificio

• Se añade un botón nuevo al cuadro de diálogo de localización del catastro que permite obtener la referencia catastral a partir de las coordenadas geográficas marcadas en el mapa.

Buscar referencia catastral por coordenadas

• Mejora la opción que permite añadir al modelo 3D el mapa de la localización exacta del edificio. Ahora, cuando se selecciona el botón con la marca verde, se muestra un cuadro de diálogo que permite configurar qué elementos se descargarán y qué extensión. Añade la posibilidad de incluir una malla de puntos con la elevación del terreno, el edificio actual con sus espacios y cerramientos horizontales, y los edificios adyacentes como obstáculos de sombra.

Descarga localización en el modelo 3D

El cuadro de diálogo permite seleccionar la siguientes opciones:

- Imagen ráster del servicio WMS actual. Descarga una imagen ráster del servicio WMS actualmente seleccionado en el cuadro de diálogo "Localización" y lo añade al modelo 3D en la posición donde está la referencia vertical y siguiendo la orientación del norte. Las dimensiones del mapa corresponderán con la extensión asignada en el cuadro de diálogo. Esta imagen se crea en la capa "App - Mapa de situación".

- Malla con las elevaciones del terreno. Descarga desde https://www.idee.es/ las elevaciones del terreno para una malla de puntos con la extensión asignada y construye una entidad nube de puntos 3D con dicha información. En caso de estar activada la opción anterior, en vez de generar una imagen independiente con el mapa WMS, la asigna como textura a esta malla de puntos, estableciendo un modelo digital del terreno. Esta entidad se crea en la capa "App - Mapa de situación". Al tratarse de una entidad de tipo "Nube de puntos", admite distintas formas de representación, y también incluye la posibilidad de calcular las curvas de nivel.

Nube de puntos con el modelo digital del terreno


- Edificio actual (espacios y cerramientos). Descarga de la web del catastro, servicio WFS Inspire, las partes del edificio cuya referencia catastral es la asignada en el cuadro de diálogo "Localización". Se generan espacios por planta y parte del edificio. Se usa una altura por defecto para cada planta de 3 metros, ya que esa información no se puede extraer del catastro. Además, se generan también los cerramientos horizontales para dichas plantas (soleras, forjados y cubiertas). Estos elementos se generan en la capa de cálculo "App - Edificio" y pueden servir como primer paso para definir la geometría de un modelo analítico del edificio.

Edificios cercanos (obstáculos de sombra). Descarga de la web del catastro, servicio WFS Inspire, los edificios y partes de edificios cercanos a la localización actual, con una extensión máxima de 1000 metros. Se generan obstáculos de sombra por cada parte del edificio. Se usa una altura por defecto para cada planta de 3 metros, ya que esa información no se puede extraer del catastro. Estos elementos se generan en la capa de cálculo "App - Obstáculos de edificios" y sirven como obstáculos para el cálculo de sombras. Si está activada la opción "Malla con las elevaciones del terreno", cada edificio se coloca a la elevación del terreno que corresponde a su situación.

• Añade un nuevo servicio WMS al cuadro de diálogo de localización para mostrar el Modelo Digital del Terreno: Representación de los Modelos Digitales de Elevaciones de España: curvas de nivel y puntos acotados procedentes de BTN, y Modelo Digital del Terreno de España 1ª Cobertura con paso de malla de 5 m. Permite seleccionar tres capas distintas:

- Puntos acotados: Representación de datos espaciales correspondientes a la capa Puntos Acotados del tema Elevaciones del Anexo II de la Directiva Inspire. Puntos de la superficie con cota sobre el terreno o elevada. Origen de datos: BTN.
Curvas de nivel: Representación de datos espaciales correspondientes a la capa Curvas de nivel del tema Elevaciones del Anexo II de la Directiva Inspire. Equidistancia 50 metros. Datos procedentes de BTN.
Modelo Digital del Terreno: Modelo Digital del Terreno 1ª Cobertura de paso de malla 5 metros. Ámbito geográfico: España peninsular, Islas Baleares, Islas Canarias, Ceuta y Melilla. Origen de datos: Sistema Cartográfico Nacional (http://www.scne.es).

Servicio Modelo Digital del Terreno

Nombrado automático

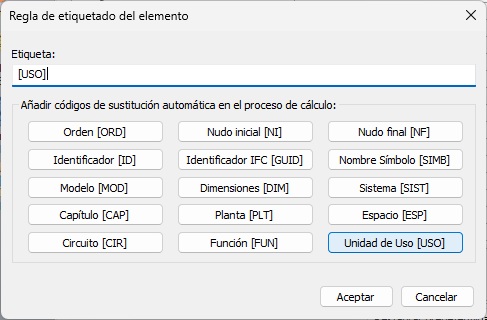

• Añade una nueva opción a las reglas de etiquetado ([USO]) para poder incluir en el nombre del elemento la unidad de uso del espacio que lo contiene.

Renombrado automático

Modelo 3D

• Desde esta actualización no se dibuja la marca de entidades aisladas cuando se genera un detalle de vista 3D o cuando se imprime directamente. Cambia además el diseño de la marca, usando ahora un marco solido transparente:

 Aislar entidades

• Implementa las operaciones de añadir y eliminar vértices en entidades de tipo prisma paramétrico. Para añadir un nuevo vértice, hay que seleccionar uno existente, y cuando se está en desplazamiento, elegir la opción "Insertar vértice" desde el menú contextual. Para eliminar un vértice existente, hay que seleccionarlo, y cuando está en desplazamiento, elegir la opción "Eliminar vértice" desde el menú contextual.

Insertar vértice

Detalles

• Añade a los detalles y listados personalizables la posibilidad de incluir la Unidad de uso asociada al espacio del edificio donde se encuentra el elemento. Este parámetro estará disponible para cualquier capítulo y siempre que el elemento quede dentro del espacio que tiene asociada la unidad de uso en el capítulo del edificio.

Listados y detalles personalizados



• Al pegar texto desde el portapapeles en la interfaz 2D (solapa de detalles), aparecerá un cuadro de diálogo donde se puede elegir entre pegar como un conjunto de textos independientes de una línea, o pegar como una sola entidad de texto multilínea:

Pegar texto



• Habilita 4 nuevas funciones para ordenar las entidades dentro de su capa. TeKton3D dibuja las entidades de los detalles siguiendo primero el orden en que están almacenadas las capas, y después, el orden en que están almacenadas las entidades dentro de cada capa. Una entidad se dibuja encima de otra en función de estos criterios. Para poder modificar esta ordenación y poder cambiar el orden de dibujo, se habilitan 8 comandos, ahora disponibles en la barra de herramientas gráficas:

Traer entidad al frente

Traer capa al frente

Enviar entidad al fondo

Enviar capa al fondo

Traer entidad adelante

Traer capa adelante

Enviar entidad atrás

Enviar capa atrás

Los comandos de ordenación de entidades dentro de sus capas y de capas se encuentran en:

• Barra de herramientas flotante.
• Menú contextual.
• Panel de herramientas gráficas / comandos.

Para ejecutar el comando, hay que seleccionar primero la entidad que se quiere ordenar.

Orden de dibujo

En este ejemplo, el círculo rojo se mueves al frente, es decir, se dibuja el último dentro de su capa, tapando los anteriores:

Orden de dibujo

Cambia el orden en que se copian las entidades por ventana en la solapa de detalles, facilitando que las operaciones de copia permitan reproducir el mismo orden de las entidades originales. De este modo, en caso de entidades rellenas en que unas tapen a otras, mantiene la misma representación en las entidades copiadas.

• Añade 7 nuevos comandos al panel de herramientas gráficas para gestión rápida de las capas en base a las entidades seleccionadas:

Nuevos comandos

Oculta las capas pertenecientes a las entidades seleccionadas.

Activa la visualización de todas las capas del dibujo.

Oculta todas las capas excepto las de las entidades seleccionadas.

Restablece todas las capas que se habían aislado.

Bloquea la capa de una entidad seleccionada.

Desbloquea todas las capas.

Convierte en actual la capa de la entidad seleccionada.

• Habilita la herramienta de edición "Simetría" para entidades de tipo "Puntero" en la solapa de detalles.

Simetría en punteros

• Se mejora la exportación de los detalles a formato DWG/DXF. Ahora no se modifica el origen y coordenadas de las entidades, facilitando así que los DWG/DXF generados se puedan vincular en el programa de CAD encajando correctamente con los planos de planta originales.

Edificio

• Añade posibilidad de asignar color a los elementos de sombra. Opción de Herramientas/Opciones-Representación 3D:

Configuración de colores



TK-CEEP - Certificación energética

Medidas de mejoras

Nuevas opciones que permiten la definición de medidas de mejora para incorporar al Certificado de Eficiencia Energética del Edificio.

Las medidas de mejora de la eficiencia energética (MAE) se definen en base al apartado f del artículo 8 del RD 390/2021 de 1 de junio por el que se aprueba el procedimiento básico para la certificación de la eficiencia energética de los edificios.

"f) Recomendaciones de posibles intervenciones para la mejora de los niveles óptimos o rentables de la eficiencia energética de un edificio o de una parte de este. Las recomendaciones incluidas en el certificado de eficiencia energética podrán abordar, entre otras:

1. Las intervenciones recomendadas para la mejora de la envolvente, teniendo en consideración, en su caso, el nivel de protección arquitectónica del edificio.

2. Las medidas de mejora de las instalaciones técnicas del edificio incluyendo, si procede, la recomendación de sustitución de equipos abastecidos por combustibles fósiles por alternativas más sostenibles. Asimismo, se podrán incluir medidas que disminuyan las pérdidas térmicas en las redes de distribución de los fluidos caloportadores.

3. La incorporación de sistemas de automatización y control.

4. La secuencia temporal más adecuada para la realización de las medidas propuestas.

Las recomendaciones incluidas en el certificado de eficiencia energética serán técnicamente viables e incluirán una estimación de los plazos de recuperación de la inversión, así como también podrán incluir estimaciones sobre las mejoras en las condiciones de confort, salud y bienestar.

No será necesaria su inclusión cuando no exista ningún potencial razonable para una mejora de los niveles óptimos o rentables de la eficiencia energética, siendo necesario, en este caso, incorporar una justificación técnica de la inexistencia de potencial de mejora."

Definición de una medida de mejora:

  1. Almacenar el proyecto original con otro nombre, por ejemplo añadir al final "MAE1", "MAE2", etc.: NOMBRE_PROYECTO_MAE1
  2. Abrir el nuevo proyecto y modificar o añadir los elementos implicados en la mejora. Es posible definir cuantas MAE se quiera, por lo que es conveniente usar una para cada tipo de modificación, por ejemplo, sustituir el elemento constructivo de las ventanas por otro con mejores características, mejorar el aislamiento térmico de las fachadas, eliminar puentes térmicos, sustituir los generadores térmicos por otros de mejor rendimiento, instalar generadores fotovoltaicos, etc.
  3. Desde el menú "Datos/HE0 y CEE. Definición de sistemas" obtener la calificación energética del edificio modificado.
  4. Desde la opción "Archivo/Exportar/Exportar Certificado XML…" generar los archivos en formato XML correspondientes al Certificado Energético, que tendrán el nombre del proyecto MAE1 y se almacenan en la subcarpeta //NOMBRE_PROYECTO_MAE1/CEE
  5. Conviene guardar una copia de seguridad del proyecto con la MAE1 para futuras revisiones.

Cómo añadir una medida de mejora al Certificado del Edificio.

1.- Abrir el proyecto original, acceder al cuadro de diálogo de sistemas a través del menú "Datos/HE0 y CEE. Definición de sistemas" y pulsar el botón "Personalizar certificación"

Definición de sistemas

2.- En el apartado de "Medidas de mejora" pulsar el botón "Añadir" y seleccionar el archivo XML (en formato 2.0) generado en el paso anterior, que por defecto estará situado en //NOMBRE_PROYECTO_MAE1/CEE. Esta operación, además de asignar el archivo XML de la medida de mejora, también hace una copia en la carpeta local "\CEE" para que se quede almacenado en la copia de seguridad del proyecto *.TKZ.

3.- Introducir los datos que definen la medida de mejora:

a) Denominación
b) Descripción de la MAE indicando las características técnicas de los equipos, sistemas o materiales que se sustituyen o instalan.
c) Coste estimado de la medida.
d) Otros datos de interés.

Medida de mejora de la eficiencia energética

4.- Una vez que estén definidos todos los datos, y al pulsar "Aceptar", la MAE queda registrada en la lista. Es posible definir todas las medidas que se estime necesario.

Medidas de mejora

5.- A partir de este momento se puede obtener el Certificado Energético usando las opciones habituales del programa, tanto en documento PDF como archivos XML, incluyendo en el ANEXO III una descripción y comparativa de cada una de las MAE definidas.

Anexo Certificado Medidas de Mejora

Otras novedades

• En el cuadro de diálogo de definición de sistemas para HE0 y CEEP se corrige el problema que puede aparecer al intentar editar o borrar un sistema después de haber copiado uno de los sistema. No tiene implicaciones en el cálculo, sólo en la posibilidad de edición de esos datos.

• Se comprueba que la referencia catastral tenga exactamente 20 dígitos, ya que en caso contrario aparecen mensajes de error en los Registros de Certificados Energéticos de las CCAA.

• Se permiten sistemas de Aerotermia en los que no se produzca ACS. Esta posibilidad no estaba permitida, pero como no se impide el borrado del depósito ACS es una situación que podría darse.

• Cuando se indican fechas de certificado o de visita de técnico en el diálogo de personalización de datos del certificado, se imprimen con formato de un único dígito para día y mes, por ejemplo 1/1/2024. Esto provoca errores en algunos Registros de Certificados Energéticos de CCAA ya que el formato debe ser DD/MM/AAAA. Se corrige tanto en el PDF como en los XML.

• Se mejora el formato y aspecto del documento de certificación energética: las imágenes del edificio y del plano de situación se ajustan totalmente al formato, se incluyen los valores totales de las capacidades de los generadores térmicos, se distribuyen uniformemente los indicadores de clasificación y se sustituyen las flechas negras por flechas del color de la calificación energética.

• Se añade la comprobación de que la versión de TK-CEEP utilizada en la calificación energética sea la última versión inscrita en el Registro de Documentos Reconocidos, mostrando mensajes de advertencia si no coinciden.

TK-HE3 - Iluminación

• Soluciona un problema por el que el acceso a los filtros de visualización en el capítulo de iluminación provocaba la ocultación de los nudos de los ejes de comprobación, impidiendo la edición por vértices de estos últimos. Con esta actualización, la visualización de los nudos depende de la visualización de los ejes, por lo que siempre estarán visibles mientras estén visibles los ejes de comprobación.

TK-HE4 - Instalaciones solares térmicas

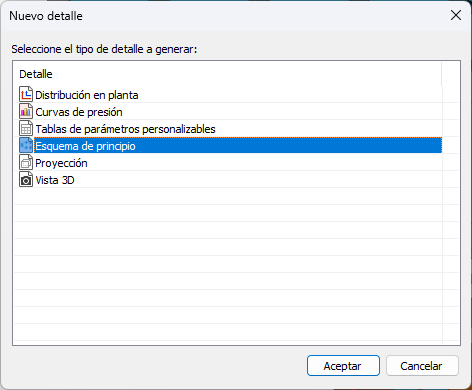

• Se modifican los detalles de distribución en planta para incluir tres nuevas capas para diferenciar la parte de ida del retorno en cada uno de los tres circuitos que se contemplan: primario, secundario y distribución:

Detalles HE4

• La leyenda de los planos de distribución se generar en función del color de las tuberías

Opciones de generación del detalle

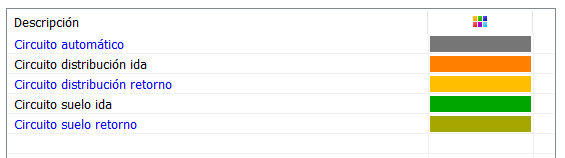

En el caso de color por defecto (sin aginar el color 3D) aparecen las capas del detalle que contienen tuberías:

Leyenda

Si se establece el color usado en la representación 3D, aparecerán los elementos definidos por el color de representación, es decir, por Temperatura/tipo de red, por Función, por Situación/Montaje o por Material.

Leyenda

TK-HE5 - Instalaciones solares fotovoltaicas

• Se reorganiza el asistente de instalaciones aisladas, mediante un sistema de pestaña, con lo que se consigue reducir el tamaño del cuadro de diálogo permitiendo mostrar la información en monitores de resolución inferior.

Asistente

• Se añade un nuevo listado, donde se muestra de forma resumida la producción fotovoltaica mensual de los paneles que se encuentran conectado a una entrada concreta del inversor formando un string.

Listados

Tabla

• Se añade una nueva gráfica, donde se muestra la producción fotovoltaica mensual de los paneles, agrupada según se han conectado a una entrada concreta del inversor formando un string.

Propiedades de la gráfica

Gráficas

TK-HS3 - Calidad del aire interior

• Se añade una nueva opción en datos generales, mediante la cual, es posible la identificación y reparación de conexiones suficientemente próximas, pero no válidas en el módulo TK-HS3.

Datos generales

Estas conexiones pueden producir problemas en el proceso de cálculo, llevando este a un error tipo M0. Este tipo de conexiones, son aquellas del tipo:

Imprecisión geométrica

Están suficientemente unidas para indicar continuidad, pero en algunos casos, durante el proceso de cálculo, pueden llevar al módulo TK-HS3, a generar un error tipo M0, en el cálculo matricial.

Cuando la opción está activada, el programa automáticamente identifica este tipo de uniones y las corrige, si la opción no lo está, solo las identifica.

• Se mejora el algoritmo de detección de incidencias, ahora detecta los espacios y unidades de uso que no tienen correctamente definido el flujo de aire entre admisión y extracción. Cuando el programa detecta este tipo de error, se avisa al usuario de la posible ubicación de este y a consecuencia de ello, desactiva el equilibrado de caudales para evitar el error M0, en el cálculo matricial del cual suele ser el causante.

Proceso de cálculo

TK-HS4 - Suministro de agua

• Hasta el momento las leyendas de los planos de distribución están mostrando las funciones de las tuberías, que no tienen relación con los colores que aparecen en el plano. Desde esta versión, se modifica del siguiente modo, en función del tipo de representación 3D y de la opción del detalle "Asignar a la distribución el color mostrado en 3D":

 Opciones

Opciones

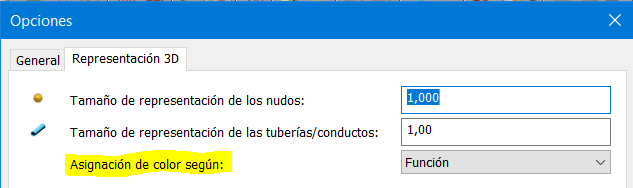

1.- Si no está marcada la opción de asignar colores 3D en la representación 2D, sea cual sea el tipo de representación 3D, la leyenda incluye los nombres de las capas en las que al menos haya una tubería:

 Leyenda

2. Si la representación es por función y está marcada la opción de utilizarlos colores 3D en la representación 2D, se muestran los distintos tipos de funciones usados en la instalación:

Leyenda

3.- Si la representación es por material y está marcada la opción de utilizarlos colores 3D en la representación 2D, se muestran los tipos o modelos de tubería utilizados:

Leyenda

4.- De forma similar para la situación:

Leyenda

• Se introducen comprobaciones de validez del punto de trabajo de los equipos Circulador ACS y Grupo de presión que haya seleccionados.

• Se añaden a las opciones de rotulación del circulador ACS la marca  y modelo seleccionados:

Rotulación

• Se añaden también a las opciones de rotulación del grupo de presión la marca  y modelo seleccionados:

Rotulación

• En el listado de simultaneidades por tramo se ha cambiado la identificación de las columnas para que se distinga bien lo que es el caudal total instalado, el caudal instantáneo máximo y el caudal instantáneo simultáneo de acuerdo con las descripciones que aparecen en la leyenda al final de la tabla.

Tabla

Hablamos de caudal instantáneo máximo, no de caudal de agua fría, porque en realidad se toma el mayor de los caudales del hidromezclador, que para los aparatos de la tabla .1 del CTE siempre es el caudal de agua fría, pero que no tiene por qué ser así en todos los aparatos definidos por el usuario, en los que el caudal máximo puede ser el de agua caliente. Este caudal también incluye el caudal de los aparatos simples (no hidromezcladores) de agua caliente.

Estos caudales también aparecen reflejados en la ventana de progreso del cálculo y en la información por pantalla de cada tramo de tubería:

Información en pantalla

• Se ha definido un nuevo tipo de listado para las baterías de contadores divisionarios que permite ver qué contadores tiene asignados, la referencia al suministro o vivienda, los caudales instalados y simultáneos, los diámetros del contador y los coeficientes de simultaneidad empleados en el cálculo. Para el método clásico los coeficientes que aparecen reflejados son Ka para los suministros y Kc para la batería, y Ks sobre el caudal total instalado. Para los métodos de la UNE149201 y de la IPC2021 aparece el coeficiente calculado según la normativa.

Selección de listados

Tabla

Para obtener estos resultados es necesario que la batería esté definida como un elemento de tipo “Conexión” con función “Colector, batería divisionaria, etc.”:

Propiedades del elemento conexión

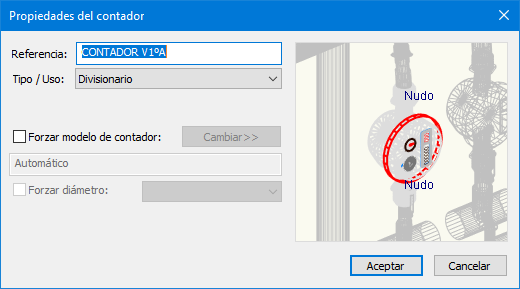

Cada uno de los contadores conectados a la batería tienen que haberse definido con función Tipo/Uso “Divisionario”:

Propiedades del contador

• También se ha incluido una nueva funcionalidad que asocia a cada contador divisionario el nombre o la referencia del suministro al que abastece. Esta referencia se toma de la “Unidad de uso” de los espacios con aparatos conectados al contador divisionario. Si no tienen definida la unidad de uso se extrae el identificador común que aparece en los nombres de los espacios, habitualmente la referencia a la vivienda. Y en caso de no tener definidos espacios se toma el nombre de la primera válvula o aparato conectado.

Batería de contadores divisionarios

Con estas modificaciones es más fácil la interpretación de los resultados de TK-HS4.

• Se añade al modelo del grupo de presión la posibilidad de indicar distintas velocidades de funcionamiento para simular los equipos con variador de frecuencia.

Base de datos

Una forma muy cómoda de utilizar esta nueva opción consiste en definir en este campo en lugar de la velocidad real, un porcentaje respecto de la velocidad nominal para la que se ha definido la curva P-Q. El primer valor por tanto sería 100 seguido de los valores que permita el variador de frecuencia separados por /.

De este modo al seleccionar un modelo la curva nominal debe quedar por encima del punto de trabajo, y reduciendo el porcentaje de velocidad podemos ajustarnos al punto de funcionamiento requerido:

Selección del grupo de presión

TK-HS5 - Evacuación de aguas

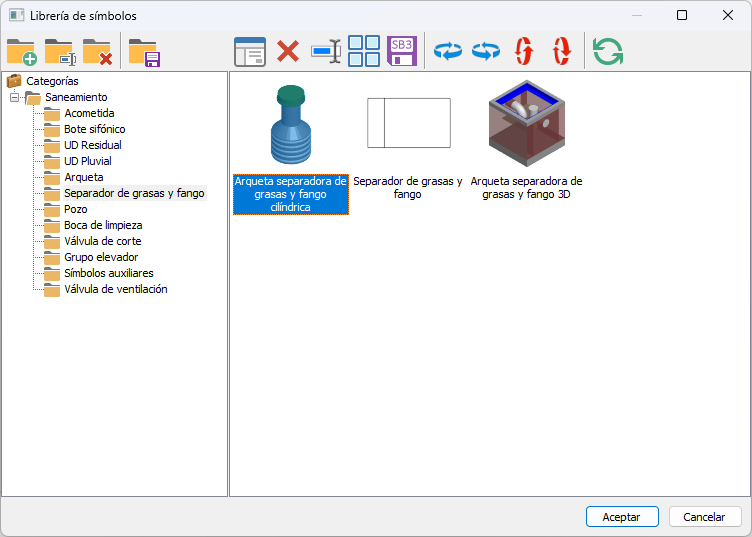

• Se añade a la librería de Arquetas separadoras de grasas, un nuevo símbolo con aspecto cilíndrico.

Librería de símbolos

• Se añade a la base de datos, una nueva serie de arquetas SGF cilíndricas.

• Se amplía el cálculo por homogenización a canaletas semicirculares y rectangulares. Anteriormente a esta versión, solo existía la homogenización para los tramos de tubería.

• Los separadores de Grasas y fango, ahora utilizan la base de arquetas para indicar sus dimensiones, así como su profundidad, diferenciándose de antes, que tenían un tamaño fijo.

Propiedades

TK-EXA - Extinción por agua

• Se introducen comprobaciones de validez del punto de trabajo de los equipos Grupo Contraincendios que haya seleccionados.

• Se añade al modelo del grupo PCI la posibilidad de indicar distintas velocidades de funcionamiento para simular los equipos con variador de frecuencia.

Base de datos

Una forma muy cómoda de utilizar esta nueva opción consiste en definir en este campo en lugar de la velocidad real, un porcentaje respecto de la velocidad nominal para la que se ha definido la curva P-Q. El primer valor por tanto sería 100 seguido de los valores que permita el variador de frecuencia separados por /.

De este modo al seleccionar un modelo la curva nominal debe quedar por encima del punto de trabajo, y reduciendo el porcentaje de velocidad podemos ajustarnos al punto de funcionamiento requerido:


Selección de equipos de protección contra incendios

TK-ICA - Climatización por agua

• Implementa un nuevo tipo de válvulas de control y equilibrado independientes de la presión PICV/PIBCV.

Válvulas de control independientes de la presión (PICV/PIBCV)

Este tipo de válvulas se caracterizan porque mantienen constante el flujo de una rama independientemente de las oscilaciones de presión que se produzcan en el circuito con motivo de las operaciones de regulación.

Su funcionamiento está indicado para un rango de caudales (Qmax/Qmin), así como para un rango de presiones diferenciales (MinDP/MaxDP).

Gráfica

Una vez que se alcanza la presión diferencial mínima MinDP el flujo es constante a pesar del incremento de la diferencia de presión. Si se supera MaxDP ya no es posible el control y el flujo aumentará.

Son equipos que se regulan al flujo previsto por diseño mediante un dispositivo de preajuste.

El valor del preajuste se suele indicar como tanto por ciento del flujo máximo admitido por cada tamaño/diámetro.

Normalmente se pueden equipar con un actuador, lo que las convierte en válvulas de control muy eficaces porque su autoridad es total. Sin actuador se comportan como válvulas de equilibrado ya que limitan el caudal a un valor establecido.

Base de datos

Uso de válvulas PICV/PIBCV en TeKton3D:

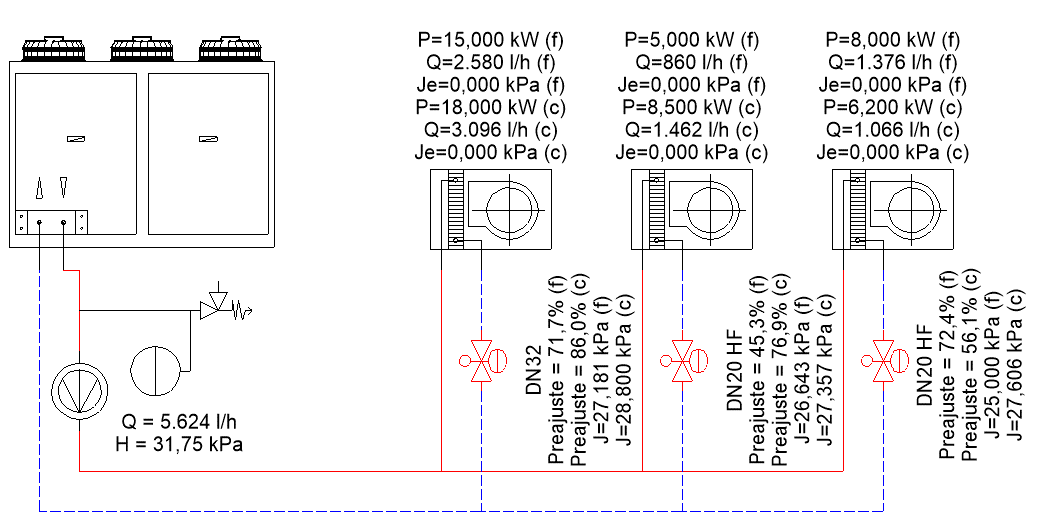

Partimos de un circuito hidráulico de agua fría con tres baterías de diferentes potencias y sin ningún tipo de equilibrado. TK-ICA calcula las pérdidas de presión que hay que provocar en cada batería para que el circuito esté equilibrado (Je) y los caudales que circulen por cada una de ellas sean exactamente los que dan la potencia de diseño. Una de las baterías, la más alejada hidráulicamente, no necesita equilibrado (Je = 0,0).

Esquema

Las válvulas de control y equilibrado independientes de la presión (PICV/PIBCV) se suelen situar en cada uno de los ramales de los equipos que necesitan limitar o controlar su caudal, aunque también se pueden situar en ramales que alimentan a varias unidades terminales.

Esquema

Qmin < Qdiseño < Qmax

El preajuste o regulación inicial de las válvulas se calcula como el porcentaje del caudal de diseño frente al caudal máximo admitido para el diámetro seleccionado.

La pérdida de carga que producen es la presión diferencial mínima MinDP para el diámetro seleccionado.

Cuando una válvula PICV está asociada a una batería pasa a ser la responsable de su equilibrado, por lo que deberá producir una presión diferencial igual a la mínima (MinDP) más la presión de equilibrado de la batería (Je).

La bomba de circulación se calcula teniendo en cuenta las presiones diferenciales mínimas de las válvulas PICV lo que incrementa la presión necesaria en el circulador respecto al caso inicial o al equilibrado con válvulas estáticas.

En instalaciones a dos tubos TK-ICA realiza dos cálculos independientes, los correspondientes a las potencias de frío (f) y a las de calor (c), y dimensiona cada elemento del circuito para el caso más desfavorable, realizando posteriormente una simulación hidráulica con los tamaños finalmente seleccionados.

Esquema

Simbología

Se añade a la librería de símbolos dos nuevos bloques que representan válvulas PICV/PIBCV, uno en 2D y otro en 3D.

Librería de símbolos

Base de datos

Se añade a la base de datos de válvulas varios modelos de válvulas PICV/PIBCV.

Base de datos

Al contrario que en los restantes modelos de válvulas, los diámetros se definen a partir de un rango de caudales y un rango de presiones diferenciales, no es necesario definir el resto de parámetros:

 Base de datos

• Se mejora la selección de válvulas de equilibrado y control estáticas o convencionales:

Las válvulas de equilibrado estático se dimensionan para el mínimo diámetro cuyo Kvs (a válvula abierta) es inmediatamente superior al Kv necesario para equilibrado del intercambiador adyacente.

Kv = Q [m³/h] / DP [ bar]

El preajuste o regulación inicial de las válvulas se calcula como el valor Kv que hay que provocar en cada válvula para que el intercambiador asociado funcione con el caudal de diseño.

El resultado de incluir válvulas de equilibrado estático en cada rama es un reparto correcto de los caudales de diseño y pérdidas de regulación nulas (Je) en los intercambiadores ya que las han asumido las válvulas de equilibrado:

Esquema

Como comprobación final se verifica que cada válvula de equilibrado estático esté regulada a un valor Kv inferior al correspondiente a la válvula totalmente abierta (Kvs).

Las válvulas de control de dos vías convencionales se dimensionan seleccionando el mínimo diámetro que tenga una Kvs a válvula totalmente abierta que proporcione unas pérdidas de carga similares a las del intercambiador que se quiere controlar (incluidas sus pérdidas por regulación).

Esquema

TK-ICA calcula la autoridad de una válvula de control convencional como el cociente entre la presión diferencial a válvula totalmente abierta (pérdida de carga calculada con el Kvs) dividido por la presión diferencial para la válvula totalmente cerrada. Para calcular esta última presión se supone que no circula agua por el ramal que controla la válvula, y se mide la presión diferencial existe entre los dos nudos del ramal que queda fuera de servicio (se trata de una aproximación porque en las tuberías de las ramas generales se mantiene el caudal total de diseño).

TK-ICA permite la combinación de válvulas de equilibrado estático y válvulas de control de dos vías convencionales:

Esquema

• Se añade la posibilidad eliminar el modelo seleccionado en el Tab "Modelo" tanto de generadores como de baterías. Esta operación se realiza cuando se selecciona un elemento no válido del árbol, es decir, una carpeta que no es la de modelo. En ese caso aparece el siguiente mensaje:

Mensaje de advertencia

• En los casos en los que el usuario no rellene el dato de "Capacidad de agua de la batería" se utiliza un valor aproximado obtenido por correlaciones a partir de la potencia de emisión de varios modelos comerciales. Con esto se consigue evitar grandes errores en el volumen de agua en la instalación y por tanto en el cálculo del vaso de expansión, no obstante se sigue mostrando un mensaje que advierte de que la capacidad no ha sido correctamente definida por el usuario.

• Se mejora la selección de tipos de curva en función de si la batería tiene o no modelo seleccionado, así como de si los valores almacenados en la base son correctos. Por ejemplo:

- Si no hay modelo seleccionado se deshabilitan las opciones de curvas de pérdidas y curva de bombeo.
- Si la curva definida en el modelo no es válida se activa la opción de pérdidas máximas o coeficiente de pérdidas.

• Se imprime al principio y al final del listado del camino crítico la presión del circulador en la columna correspondiente a las pérdidas por tramo, se trata pues de la suma de los valores de esa columna:

Tabla

• La leyenda de los planos de distribución en planta se genera en función del color de las tuberías:

Opciones de generación del detalle

- En el caso de color por defecto (sin aginar el color 3D) aparecen las capas del detalle que contienen tuberías:

Opciones de generación del detalle

Leyenda

- Si se establece el color usado en la representación 3D, aparecerán los elementos definidos por el color de representación, es decir, por Temperatura/tipo de red, por Función, por Situación/Montaje o por Material.

Leyenda

TK-SRR - Suelo radiante refrescante

• Se hace que el color de las tuberías de las superficies radiantes sea el mismo color de representación que el resto de tuberías: Por temperatura, por función, etc. excepto el color por  material que no está implementado en las superficies radiantes. El color también se mantiene en los detalles siempre que se active la opción de aplicar el color 3D.

Colores SRR

Colores SRR

TK-DHC - Redes urbanas de calor y frío

• Incluye la copia de propiedades de nuevos parámetros para la categoría Subestación del módulo DHC:

Copia de propiedades

También incluye nuevos símbolos para diferenciar por colores para la categoría Subestación, aunque el cambio de color (de símbolo) no es automático puesto que hay que hacerlo utilizando la herramienta gráfica “Cambiar símbolo asociado”:

Cambiar símbolo asociado

Seleccionar símbolo

TK-DAC - Distribución de aire por conductos

• Se añade la categoría "Elemento de control", que no interviene en cálculos pero sí en planos y mediciones.

• Se añade la inicialización del modelo de compuerta al arrastrar un equipo desde la Galería TeKton3D.

• Se modifica el listado de ventiladores para diferenciar cuando los datos son de dimensionado o simulación, es decir, cuando el punto de trabajo es el requerido y cuando es el resultado de la simulación.

Característica de los ventiladores

• Se tiene en cuenta la propiedad de los ventiladores "Tipo de accionamiento" que puede ser de "varias velocidades" o  de "velocidad variable". En el segundo caso se considera que la regulación es automática por lo que se dan por buenos los puntos de funcionamiento en el que el caudal está dentro del rango definido y en cualquier punto debajo de la curva P-Q.

• Se establecen nuevos controles y mensajes de advertencia si se detecta que los ventiladores con  selección de punto de funcionamiento no alcanzan las condiciones del punto requerido o de diseño. La condición de validez se centra en el caudal, que debe estar comprendido entre el 95% y el 115% del caudal requerido.

En el listado resumen de ventiladores aparece el porcentaje de caudal del punto seleccionado respecto del caudal requerido. Si sale da rango aparecerá en color rojo.

Porcentaje de caudal

• A partir de esta versión la velocidad de salida de la boca se calcula siempre teniendo en cuenta el caudal y el área efectiva de salida, ya que la velocidad definida en la base de datos puede ser errónea.

• En el listado de características del ventilador se añade una línea al final de los resultados por cada red, que muestra los valores totales de caudal y presión estática.

• En el listado de características del ventilador se imprimen los datos de funcionamiento del ventilador sólo si el equipo es adecuado.

• Se corrige la parametrización de los bloques en los que se incluía el desplazamiento general en los puntos de conexión, con lo que en casos de desplazamientos grandes las transformaciones salían incorrectas.

Corrección transformación

• Se establece una nueva comprobación inicial para verificar que no hay grupos de entidades aisladas sin conexión a ningún ventilador. En anteriores versiones el cálculo finalizaba correctamente excepto en el caso de que alguno de estos grupos contuviera una compuerta, en cuyo caso aparecían sus errores de desconexión.

Ventana de proceso

• Se añaden dos nuevos listados relacionados con los resultados del cálculo de compuertas:

Listados

También se incorporan al documento de proyecto "Detalle del cálculo".

Tabla

• Se cambian las descripciones del cuadro de propiedades del Nudo para facilitar la identificación de alineaciones, que en los casos izquierda y derecha se determinan en el sentido de avance hacia el ventilador:

Transformación

Transformación

• Se añaden las opciones de rotulación del nivel sonoro resultante en elementos de tipo ventilador, conducto, elemento auxiliar y boca. El valor que se rotula es el nivel global resultante de componer los niveles para las cinco bandas de octavas (125, 250, 500, 1K y 2K Hz).

Opciones de rotulación

• Se aumenta en la base de datos de Rejillas y Difusores el número de conexiones permitidas (hasta 10 conexiones múltiples

Base de datos

• Aplica el número de divisiones para la representación gráfica de secciones circulares a conductos y codos de sección circular, permitiendo una representación simplificada de la instalación y mejorando el rendimiento en instalaciones grandes o en detalles de distribución en planta y detalles de proyección

Precisión en el moelado de conductos

TK-CDT - Carga y demanda térmica

• Se añade la categoría "Caja de distribución" para representar elementos que suponen una bifurcación de las relaciones gráficas, como por ejemplo:

- Armario de colectores de suelo radiante
- Cajas de distribución VRF
- Derivadores VRF
- Etc.

Barra de capítulo

No intervienen en el cálculo, pero dan continuidad al trazado de las relaciones gráficas y aparecen en mediciones, planos y modelo IFC.

Librería de símbolos

• Se ha efectuado una modificación en el funcionamiento del cuadro de diálogo de ventilación para espacios. Anteriormente, al seleccionar cualquiera de los tipos IDA, todas las casillas destinadas a la marcación e introducción de valores de caudal quedaban deshabilitadas. Ahora, se han mantenido activas las casillas correspondientes a la ocupación por persona o unidad de superficie, permitiendo desmarcar aquella que no resulte relevante. Es fundamental destacar que el método de cálculo permanece inalterado; en caso de tener ambas casillas marcadas, se considerará el caudal más elevado de los dos resultantes. Cabe resaltar que no se permite la modificación de los valores de caudal por ocupante o caudal por superficie, los cuales son los consignados en las tablas 1.4.2.1 y 1.4.2.4 del Reglamento de Instalaciones Térmicas en los Edificios (RITE).

• Se añaden a la lista de diámetros disponibles los dos últimos añadidos también a las bases XDD de equipos de expansión directa.

Propiedades de la relación gráfica

• A partir de ahora se comprueba la compatibilidad de las unidades terminales de equipos partidos y VRF con unidad exterior. La lista de referencias a unidades exteriores tiene que contener la referencia del sistema

• Se añaden a las mediciones los dispositivos de control (termostatos). En las líneas de medición aparecen con el nombre del bloque/símbolo con el que están definidos.

• Se corrigen las mediciones de las relaciones gráficas para que no aparezcan los tramos que van hasta equipos de tipo Recuperador de calor o Enfriamiento gratuito. Estas relaciones se clasifican como NO DEFINIDAS y no intervienen en mediciones ni en detalles.

TK-BT - Electricidad Baja Tensión

• Añade un nuevo criterio de búsqueda "Por cuadro" que permite listar todos los elementos de la instalación que dependen del cuadro de distribución seleccionado en la lista criterio:

Criterio de búsqueda por cuadro

• Cambia la posición en el que se insertan o pegan (desde el portapapeles) nuevos circuitos en un cuadro de distribución. Ahora se añaden después del último circuito actualmente seleccionado, o si no hay ninguno seleccionado, al final de la lista de circuitos.

• Añade aceleradores de teclado a la solapa de edición de circuitos del cuadro de diálogo de propiedades de un cuadro de distribución.

- CTRL + X -> Cortar
- CTRL + C -> Copiar
- CTRL + V -> Pegar
- ALT + Cursor arriba ->Mover arriba
- ALT + Cursor abajo ->Mover abajo
- ALT + Intro -> Editar propiedades.
- SUPR -> Eliminar

TK-SI - Seguridad en caso de incendio

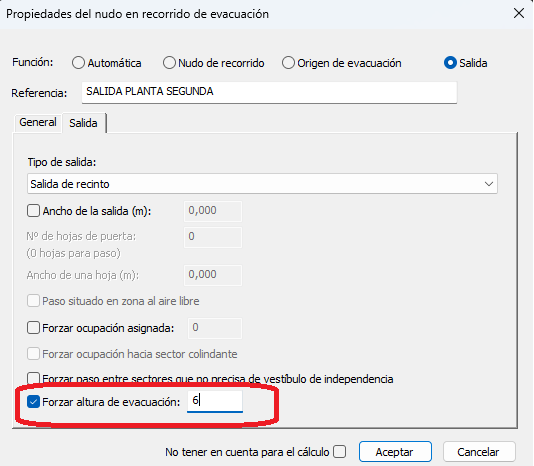

• Se incluye en las propiedades de un nudo de salida final la posibilidad de forzar la altura de evacuación. Está disponible para salidas finales de recorrido que son distintas de Salida de Edificio. Como no puede conectar con una Salida de Edificio no se puede calcular la altura de evacuación de esa salida y del recorrido que llega a ella.

Es necesario forzar altura de evacuación cuando se requiera justificar un proyecto exclusivamente la evacuación de una planta que es distinta de planta de salida de edificio.

Recorrido de evacuación

• Se incluye en las propiedades de evacuación de un espacio de tipo pasillo o rampa la posibilidad de forzar la opción Usuarios habituales. Con esta opción podrá admitir anchura mínima de 0,80 m en pasillos previstos para 10 personas, como máximo.

Pasillo o rampa

TK-DI - Detección de incendios

• Soluciona un problema por el cual, al acceder a los filtros de visibilidad de los elementos y validar el cuadro de diálogo, se desactivaba siempre la visualización de las superficies de protección de los detectores. Con esta modificación, la visibilidad de las superficies de protección depende ahora de la visibilidad de los detectores.

Filtros de visualización

TK-AC - Aire comprimido

• Se añade la posibilidad de generar nuevos detalles con el esquema de principio en los capítulos TK-AC - Aire Comprimido, TK-HS5 - Evacuación de aguasTK-IG - Instalaciones receptoras de gas.

Cuadro de diálogo de selección de detalles

Esquema de principio

Actualizaciones anteriores

Edición Octubre 2023. versión 1.7.80.8 / 1.7.90.8: Esta edición añade nuevos detalles y listados personalizables en todos los capítulos y mejora la generación de detalles incluyendo los textos multilínea. Incluye diversas mejoras en herramientas de selección, así como en la creación y modificación de símbolos 3D. Se añaden utilidades adicionales para representar por colores diferentes objetos como por ejemplo los elementos constructivos, las tuberías, los strings o paneles fotovoltaicos, etc. Se incluye un cálculo avanzado de las propiedades de los huecos que tiene en cuenta los acoplamientos marco-vidrio y los paneles opacos. En TK-HS4 se podrán definir instalaciones de aguas grises y aguas para riego. En TK-BT se incluyen novedades para la mejora en su uso, generación de detalles y generación de mediciones. Se crea una base de datos de códigos de precio asociados a los bloques de dibujo para agilizar la generación de mediciones de todos los capítulos. Se incorporan mejoras de productividad en capítulos como TK-ICA, TK-IFC, y TKHE5. Se añaden nuevos símbolos en TK-DAC, TK-IG y TK-HS5, etc. Consulta todas las novedades en los apartados siguientes. Recuerda que seguimos incluyendo simbología de fabricantes en nuestra web galeria.tekton3d.com

Edición Febrero de 2023, versión 1.7.70.8: Esta versión actualiza los cambios introducidos en el RD540/2022 por el que se modifica el CTE, incorpora una nueva herramienta para la justificación de la protección frente al Radón TK-HS6, actualiza el procedimiento de verificación de TK-HE5, añade en TK-CDT la posibilidad de contemplar las líneas frigoríficas, mejora funcionamiento del módulo TK-BT con opciones para unificar canalizaciones y optimizar el enlace a cajas de conexión, incluye en TK-DAC varias mejoras para la selección de bocas así como para la representación de conductos, añade herramientas para la gestión visual de capas y elementos en TK-ICATK-HS3 y TK-HE5, añade nuevos materiales naturales a la base de datos para TK-HE1, mejora el análisis de resultados de TK-CEEP con un nuevo listado del Balance Energético, etc. Consulta todas las novedades en los apartados siguientes.

Edición de Noviembre de 2022, versión 1.7.60.8: Esta actualización añade el acceso a la nueva galería de objetos para TeKton3D, incorpora el nuevo módulo TK-BTeco que complementa TK-BT con acceso al catálogo de aparamenta de Schneider Electric y realiza comprobaciones de selectividad y filiación, añade más herramientas para trabajar la instalación eléctrica desde los esquemas unifilares en TK-BT, mejora el módulo de Seguridad Contra Incendios TK-SI con una nueva categoría para la cartelería de seguridad, crea una nueva base de datos para selección de grupos de presión en TK-HS4, mejora la sincronización de los aparatos sanitarios en TK-HS5 y el cálculo de los inversores en TK-HE5, añade mejoras en la gestión de la documentación de proyecto, pudiendo acceder directamente a los apartados de los listados, genera mediciones con líneas de medición agrupadas por espacio, ... Conoce todas las novedades en los siguientes apartados.

Edición de Agosto de 2022, versión 1.7.50.8: Esta actualización incorpora entre otras muchas mejoras los sistemas de doble flujo en el capítulo TK-HS3 Calidad del aire interior, la sincronización completa del módulo de conductos TK-DAC con TK-HS3, también se añade la copia completa de cuadros en instalaciones eléctricas de TK-BT conservando relaciones entre sus elementos. En TK-HS4 se añade el método de cálculo de simultaneidades según la norma International Plumbing Code 2021 (IPC 2021), se mejora el funcionamiento y la detección de errores en TK-CEEP, se completa el cálculo económico con la amortización en TK-HE5, y varias mejoras generales en la interfaz gráfica y en la generación de ficheros IFC.

Edición Mayo 2022, versión 1.7.40.8Esta actualización contiene una nueva versión del procedimiento reconocido para la certificación energética, TK-CEEP (V.1.1.3.0), se incluye el cálculo con micro-inversores en el módulo de instalaciones fotovoltaicas TK-HE5, el módulo de fontanería TK-HS4 añade un nuevo método de cálculo de los parámetros de producción de ACS basado en la Guía Técnica del IDAE y una opción para comprobación de distancia al punto caliente más próximo, también se añade a la interfaz gráfica una nueva utilidad que permite dibujar “conducciones múltiples” con un única operación de trazado y múltiples mejoras de rendimiento y facilidad de uso.

Edición Febrero de 2022, versión 1.7.30.8: Esta actualización contiene una nueva versión del procedimiento reconocido para la certificación energética TK-CEEP (V.1.1.2.0), en el módulo de electricidad TK-BT habilita opciones rápidas para la asignación de fases desde los cuadros de distribución además de añadir un nuevo símbolo y bases de datos para BTVs, introduce inversores con más de una entrada en el módulo TK-HE5 para instalaciones fotovoltaicas, crea nuevos símbolos en los capítulos TK-DAC y TK-HS4, añade nuevas opciones de cálculo, copia de propiedades y rotulación.

Edición Noviembre de 2021, versión 1.7.20.8: Esta versión contiene el módulo TK-CEEP acreditado como Procedimiento Reconocido para la Certificación Energética de Edificios. Además de incluir el módulo TK-CEEP, incorpora mejoras en el funcionamiento general, así como en los módulos TK-CDTTK-BTTK-DACTK-HE1 y TK-EXA entre otros.

Edición Julio 2021, versión 1.7.10.8: Esta actualización adapta los capítulos TK-CDT, TK-ICATK-DAC y TK-HE4 al nuevo Reglamento de Instalaciones Térmicas en los Edificios (RITE) aprobado por Real Decreto 178/2021 de 23 de marzo. Además, incorpora mejoras en la gestión de la base de datos de elementos constructivos, en la gestión de símbolos 3D, así como en los capítulos de electricidad (TK-BT) y saneamiento (TK-HS5).

Edición Mayo 2021 versión 1.7.00.8: Esta actualización implementa una importante mejora de rendimiento en la carga y guardado de los proyectos, en el cambio de capítulo, y en la gestión de las bases de datos. Además, habilita un asistente para definición automática de puntos de utilización por espacio en el módulo TK-BT, implementa un reparto automático cuando hay varias superficies radiantes por espacio en el módulo TK-SRR, incorpora la posibilidad de insertar difusores lineales con varias conexiones y habilita un nuevo listado de mediciones para fabricación en TK-DAC, mejora las gráficas Caudal-Presión que facilitan la selección de equipos, crea la posibilidad de extraer puertas y ventanas del vínculo IFC para adosarlas al modelo analítico del edifico, añade la posibilidad de agrupar mediciones en TK-HS4, introduce nuevos símbolos y nuevos criterios de búsqueda en varios capítulos, y muchas más características descritas en este documento.

Edición Octubre 2020 versión 1.6.90.8: Esta actualización incorpora el nuevo módulo TK-BT para el diseño y cálculo de las instalaciones de electricidad en baja tensión del edificio, actualiza la exportación a las últimas versiones de la herramienta unificada HULC, así como a la utilidad CTEPBD para justificación de HE0, adapta el módulo TK-HE5 a las modificaciones del Código Técnico de la Edificación aprobadas por el Real Decreto 732/2019 e incorpora un nuevo estudio de viabilidad económica para instalaciones de autoconsumo, optimiza los procesos de cálculo hidráulico de TK-EXA para instalaciones de extinción extensas, y mejora la representación gráfica de las instalaciones hidráulicas en TK-HS4TK-ICA y TK-HE4, añadiendo también nuevas opciones de proyección para los planos de distribución en planta.

Edición junio 2020 versión 1.6.80.8: Esta actualización reorganiza los datos generales del edificio para dar cobertura a las opciones del nuevo CTE, amplía el funcionamiento de los módulos TK-HE0 y TK-HE1 para permitir justificar las secciones HE0 y HE1 del nuevo CTE-2019 (Real Decreto 732/2019), y adapta la exportación a HULC a esta nueva edición, añade la posibilidad de incorporar datos climáticos de radiación para TK-CDT y TK-HE5 a través del servicio web de PVGIS, mejora las capacidades del módulo TK-DAC incorporando una nueva categoría para el modelado y cálculo de compuertas, y añadiendo un asistente para asignación de caudales a las bocas, mejora los detalles de distribución en planta del módulo TK-SI, añade mejoras de edición gráfica como el nuevo comando "Crear similar", mejora la representación de vínculos a ficheros DXF y DWG y permite asociar plantillas de planta como vínculos.

Edición enero 2020 versión 1.6.70.8: Esta actualización mejora la caja de recorte con nuevas herramientas para el redimensionado dinámico y la representación de la sección de corte, implementa una nueva forma de nombrar los elementos y los sistemas basada en reglas de etiquetado por categoría, mejora la rotulación de los detalles de distribución con nuevas opciones y la posibilidad de rotular con punteros, mejora también los detalles convirtiendo las proyecciones de los símbolos paramétricos en bloques 2D, optimiza las herramientas de copia de propiedades añadiendo nuevos parámetros de copia,  realiza mejoras en la gestión de ficheros IFC, añade nuevos símbolos paramétricos para los capítulos de carga y demanda térmicaclimatización por agua y distribución de aire, incorpora nuevos listados en los capítulos de gasaire comprimido y saneamiento, realiza mejoras en el capítulo de instalaciones fotovoltaicas, y añade una gestión específica para el trabajo compartido en la nube con los servicios onedrive, google drive y dropbox.

Edición agosto de 2019 versión 1.6.60.8: Esta actualización añade nuevas opciones para el cálculo del aislamiento en las instalaciones de fontanería, optimiza el cálculo de las redes de retorno de ACS, incorpora los bloques 3D autoescalables a los módulos de climatización por agua y solar térmica, mejora el funcionamiento y la interfaz de usuario del módulo de extinción de incendios por agua e incorpora la posibilidad de introducir perfiles detallados de consumo en las instalaciones fotovoltaicas, además de introducir mejoras en los detalles de proyección, y optimizar la exportación a IFC.

Edición junio de 2019 versión 1.6.50.8: Esta actualización incorpora un nuevo módulo para el cálculo de piscinas climatizadas cubiertas, añade nuevos documentos de memoria para instalaciones solares fotovoltaicas y también nuevos símbolos paramétricos (con reconexión automática al cambiar sus dimensiones) para fontanería y saneamiento, permite subir hasta el nivel del suelo las arquetas en HS5, realizar la asignación de cargas a los espacios de forma gráfica en CDT, generar el plano de planta en detalles de distribución a partir del vínculo IFC, exportar a SKP los elementos visibles de los vínculos IFC, importar ficheros SKP hasta la versión 2019, disponer de nuevos accesos directos a las opciones de configuración de referencia a entidades en el panel de comandos, etc.

Edición Abril 2019 versión 1.6.4.8: Esta actualización incorpora una nueva opción para la simulación de la instalación contra incendios con la curva de bombeo del equipo PCI y genera un nuevo listado en forma de documento de proyecto, añade la gestión de una zona marginal y comprobación de límites de uniformidad para cada espacio en iluminación interior, añade herramientas para personalizar colores y niveles de transparencia por clase de elemento en los vínculos IFC, mejora la lectura e interpretación geométrica de ficheros IFC4 con la implementación de nuevas clases IFC4 Add1 y Add2, realiza mejoras en los módulos de instalaciones fotovoltaicas, evacuación de aguas, conductos de distribución y calidad del aire interior, e introduce nuevas herramientas gráficas como la marca especial de los puntos de referencia conexión, el pegado de objetos en su ubicación original o las teclas de acceso directo para escalado individual de elementos.

Edición Enero 2019 versión 1.6.3.8: Esta actualización amplía las capacidades del módulo TK-IFC incorporando la posibilidad de federar vínculos externos a ficheros IFC2X3 e IFC4, añade un nuevo módulo de nombre TK-EXA para el diseño, dimensionado, modelado y justificación de instalaciones de extinción por agua compuestas por rociadoresBIEs e hidrantes, y potencia el cálculo de instalaciones solares fotovoltaicas del módulo TK-HE5 realizando una simulación horaria anual.

Edición Julio de 2018 versión 1.6.2.8: Esta actualización contiene mejoras que facilitan el uso y la interpretación de resultados del módulo TK-HR protección frente al ruido. También incorpora nuevos métodos de cálculo basados en la norma UNE-12056 en el módulo de saneamiento en edificios TK-HS5, nuevos bloques 3D en el capítulo de distribución de aire TK-DAC, la posibilidad de representar los elementos lineales en TK-GIT Otros proyectos, además de nuevas utilidades y listados en el capítulo del edificio.

Edición Mayo de 2018 versión 1.6.1.8: Esta actualización añade la posibilidad de clasificar los elementos respecto a sistemas de clasificación establecidos (UniclassOmniclassGubimclass), o definidos por el usuario, permitiendo su exportación posterior a formato IFC. Además, mejora la gestión de comentarios del panel BCF y la selección de elementos afectados en capítulos no actuales, permite generar un listado de inventario por espacios con todos los elementos contenidos en los distintos capítulos del proyecto, escoge automáticamente el mejor adaptador gráfico de los disponibles en el sistema para obtener el mejor rendimientos gráfico, etc.

Edición Abril 2018 versión 1.6.0.8: Esta actualización añade un nuevo módulo para certificación energética con Energy Plus™, implementa el método de cálculo RTS en Carga y Demanda Térmica, diseña nuevas herramientas para la comunicación openBIM a través del formato BCF (BIM Collaboration Format), incorpora un nuevo asistente para crear un campo de paneles fotovoltaicos, implementa la importación y exportación de la última versión 2018 de los formatos DWG y DXF, optimiza la interfaz gráfica mejorando las opciones de selección con herramientas nuevas como "aislar selección" y "ocultar selección", y realiza mejoras generales de rendimiento y optimización de procesos.

Edición Octubre 2017 versión 1.5.9.8: Esta actualización adapta el módulo "TK-HS3: Calidad del aire interior" a las modificaciones del documento Básico CTE DB-HS3 introducidas por la Orden FOM/588/2017 de 15 de junio, aprobada por el Real Decreto 314/2006 de 17 de marzo. Además, introduce la nueva opción "Filtros de visualización" que permite gestionar la visibilidad de los elementos de cada capítulo atendiendo a su categoría, así como regular el desfase en los niveles de visualización por planta.

Edición Agosto 2017 versión 1.5.8.8: Esta actualización añade la posibilidad de insertar mapas de bits en el modelo 3D, introduce una nueva opción para definir la localización y orientación exacta del edificio en base a una foto satélite o el plano del catastro, mejora las opciones para trabajar en el plano definido por las entidades seleccionadas, mejora el funcionamiento de las etiquetas informativas, rediseña los cursores de la aplicación, añade vistas en miniatura a los cuadros de diálogo de unidades de uso y sectores de incendio, crea nuevos símbolos 3D para el capítulo de seguridad en caso de incendio y añade la posibilidad de utilizar archivos climáticos EPW de Energy Plus.

Versión 1.5.7.8: Mejora la calidad gráfica de la aplicación, incorpora nuevos símbolos 3D para el diseño de instalaciones de climatización, fontanería, saneamiento, gas, aire comprimido y solar fotovoltaica, implementa un nuevo asistente para la selección de los modelos de tuberías de agua fría y caliente, añade vistas en miniatura dinámicas en los cuadros de diálogo, mejora la exportación a IFC añadiendo colores, puertos, ejes de conducciones y hojas de propiedades con dimensiones y resultados, añade los identificadores ifcGUID a las mediciones BC3, mejora el panel de buscar, facilita un nuevo modo de visualización con despiece de elementos, crea nuevas opciones de autoguardado del proyecto actual y realiza mejoras generales de diseño y cálculo en la mayoría de los módulos.

Versión 1.5.6.8: Aumenta las prestaciones del módulo TK-IFC añadiendo la exportación a IFC desde todos los capítulos, incorpora el nuevo módulo TK-LIDAR para importar y trabajar con nubes de puntos procedentes de sistemas de escaneado 3D, mejora la representación tridimensional de las instalaciones (incluyendo de forma automática codos, uniones y tés), y realiza mejoras generales en la mayoría de los módulos.

Versión 1.5.5.8: Incorpora distintas novedades como la función automática de nombrado de espacios, la gestión mejorada de las bases de datos, el diseño y cálculo de captadores de tubos de vacío, la posibilidad de sincronizar ICA y DAC con varios capítulos de CDT, la mejora de los detalles de vista 3D y de distribución en planta, las nuevas opciones de aplicación de los factores de simultaneidad, etc.

Versión 1.5.4.8: Incorpora importantes novedades, entre las que cabe destacar la actualización de las exportaciones a los programas oficiales de certificación energética, la optimización de distintos procesos de cálculo, nuevas opciones en los paneles de proyecto y de errores, generación directa de documentos PDF de detalles, planos, listados y memorias, mejoras de los documentos justificativos del Código Técnico, mejoras en el trazado de los conductos de aire con nuevos símbolos 3D, mejoras en las gráficas tridimensionales de isovalores de iluminación, nuevos estilos de visualización y de fondo de pantalla, etc.

Versión 1.5.3.8: Mejoras en la interfaz de usuario y en la representación 3D, con nuevas herramientas gráficas, nuevas opciones de cálculo, nuevos detalles y listados, y mejoras en la mayoría de los módulos.

Versión 1.5.2.8: Incorpora el nuevo módulo TK-HE0 para justificación de la limitación del consumo energético, con nuevas opciones y mejoras en varios módulos.

Versión 1.5.1.8: Nuevas opciones y mejoras en varios módulos.

Versión 1.5.0.8: Incorpora la Justificación del Documento Básico HE 1 Limitación de la demanda energética, de septiembre de 2013.
