TeKton3D Edición Mayo 2025

Esta edición de mayo de 2025, número de versión 1.8.21.8, marca un avance clave en Tekton3D con la actualización completa a tecnología de 64 bits, que permite aprovechar toda la memoria disponible, mejorar el rendimiento de cálculo y ofrecer una mayor estabilidad en proyectos complejos y de gran tamaño. Junto a este cambio tecnológico, se incorporan mejoras significativas en diversos módulos y funcionalidades: optimización en la generación de proyecciones; una Caja de Recorte más versátil, con rotación dinámica y cuadro de configuración rediseñado; y nuevas opciones de exportación en detalles 2D, incluyendo la copia directa de datos a Excel o Word a través del portapapeles. Además, se han añadido utilidades específicas en los distintos capítulos: definición de obstáculos en iluminación interior; ampliación de las opciones de comprobación y rotulación en electricidad, extinción y seguridad; mejoras en la selección y análisis de equipos de climatización; nuevas funciones de representación y rotulación en los espacios del edificio; actualización del motor de cálculo en certificación energética; y soporte ampliado para múltiples IfcSite en la interoperabilidad con modelos IFC. Esta versión refuerza la capacidad de Tekton3D para gestionar proyectos más complejos y variados, integrando herramientas más potentes, flexibles y adaptadas a las necesidades actuales del sector.

Índice de mejoras

General
TK-HE3 - Iluminación de interiores
TK-BT - Electricidad Baja Tensión
TK-CDT - Carga y demanda térmica
Edificio
TK-CEEP - Certificación energética
TK-HS5 - Evacuación de aguas
TK-HS3 - Calidad del aire interior
TK-DAC - Distribución de aire por conductos
TK-SRR Superficies radiantes y refrescantes
TK-IFC - Intercambio IFC
TK-HS4 - Suministro de agua
TK-EXA - Extinción por agua
TK-GIT - Otros proyectos

Actualización a tecnología de 64 bits

Nos complace anunciar que la aplicación y todos sus componentes asociados han sido completamente actualizados para funcionar de forma nativa en sistemas de 64 bits. Esta evolución tecnológica representa un paso importante respecto a las versiones anteriores, que operaban en entornos de 32 bits.

La transición a 64 bits trae consigo mejoras significativas en capacidad, rendimiento y estabilidad, permitiendo que la aplicación aproveche al máximo los recursos del sistema. Esto se traduce en beneficios concretos como:

• Mayor capacidad de memoria: ahora es posible utilizar toda la memoria RAM disponible en el ordenador, superando el límite de 4 GB que imponían los sistemas de 32 bits. Esto permite trabajar con proyectos de mayor tamaño y complejidad sin comprometer el rendimiento.
• Mejora en el rendimiento general: los procesadores modernos están optimizados para ejecutar aplicaciones de 64 bits, lo que se traduce en una ejecución más eficiente y rápida de las operaciones.
• Mayor estabilidad en entornos exigentes: al contar con más memoria y un mejor manejo de los recursos, la aplicación puede ofrecer una experiencia más fluida incluso en tareas intensivas.

Esta actualización es parte de nuestro compromiso continuo por mejorar la plataforma y ofrecer herramientas más potentes y preparadas para las necesidades actuales y futuras.

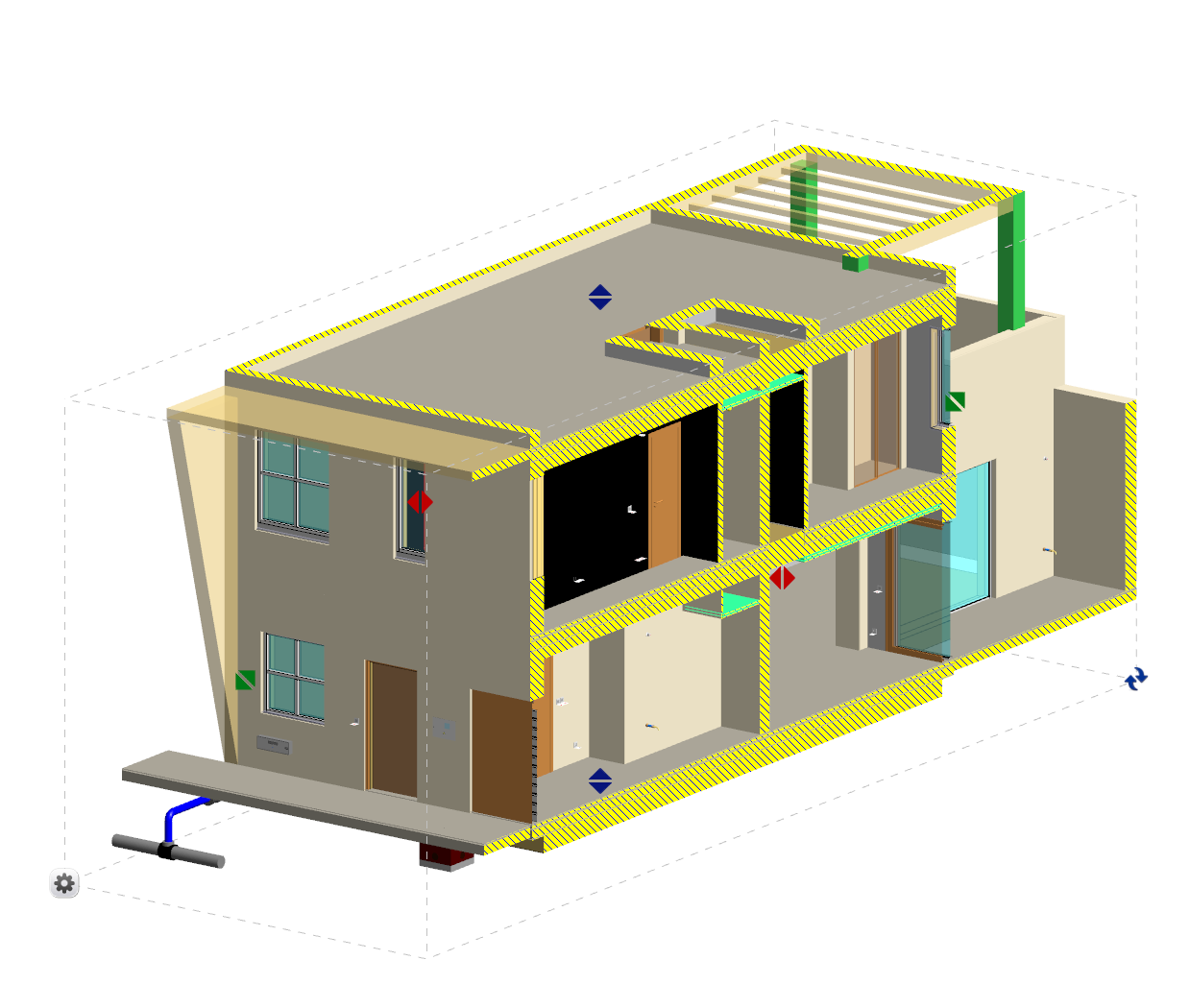

Mejoras de la Caja de Recorte

Las nuevas mejoras de la Caja de Recorte permiten:

• Definir una rotación en el plano horizontal.
• Gestionar nuevas asas para modificar dinámicamente dicha rotación y para acceder a la configuración.

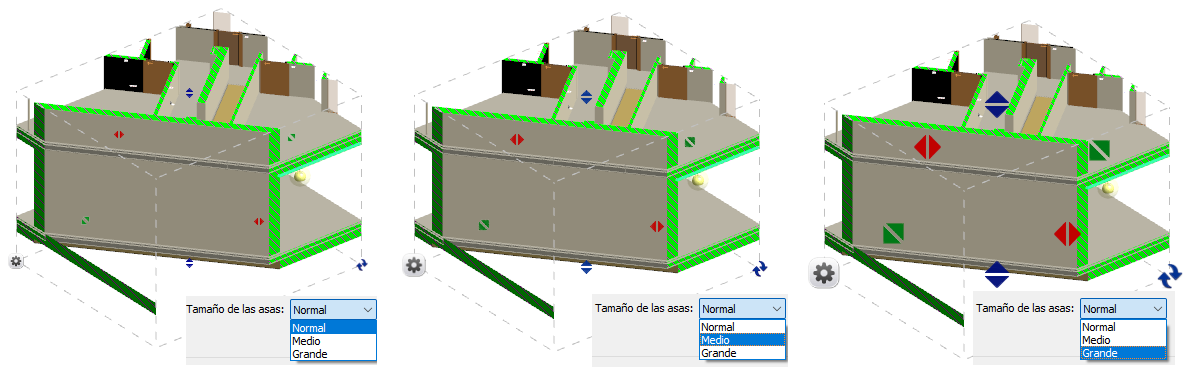

• Establecer el tamaño de las asas.

• Añadir un asa para rotar dinámicamente la caja de recorte alrededor del eje OZ que pasa por el centro de la caja.

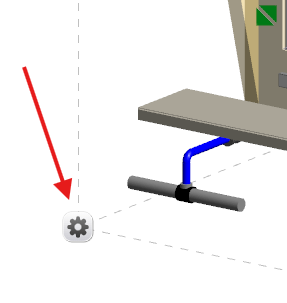

• Añadir un asa para acceder directamente al cuadro de diálogo de configuración de la caja de recorte.

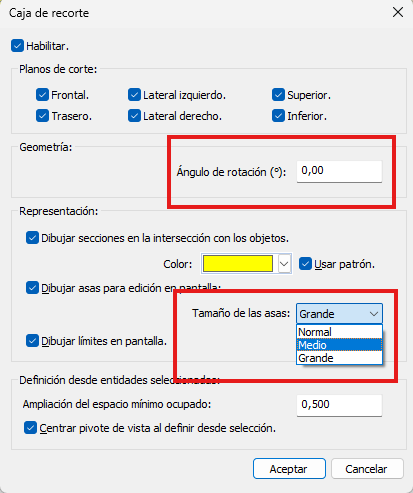

• Se ha rediseñado el cuadro de diálogo de configuración de la caja de recorte. Ahora es posible definir la rotación en grados de la caja de recorte, al mismo tiempo que seleccionar el tamaño de las asas de edición.

Mejoras en la exportación de datos en detalles 2D

Mediante la copia al portapapeles de Windows, ahora es posible copiar el texto de las entidades seleccionadas en los detalles 2D en formato de texto, permitiendo su fácil pegado en procesadores de texto y hojas de cálculo. Esta funcionalidad complementa los formatos ya disponibles (WMF, EMF y el formato interno), ampliando las opciones de exportación.

Esta mejora resulta especialmente útil para extraer información de gráficos de valores generados en capítulos como "Carga y Demanda Térmica", donde se maneja un gran volumen de datos. Al permitir la exportación de estos datos a Excel, se potencia el análisis y procesamiento de la información, brindando mayor flexibilidad para la generación de reportes y estudios detallados.

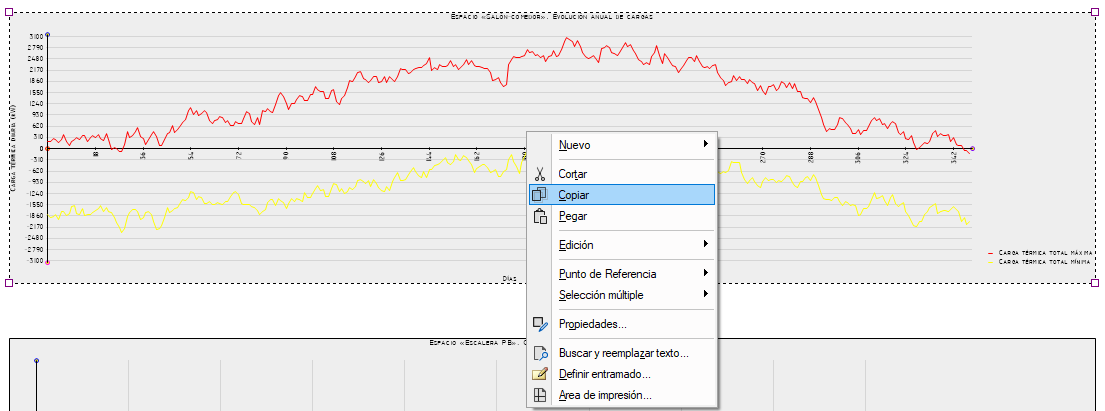

Por ejemplo, el copiado de esta gráfica en el detalle:

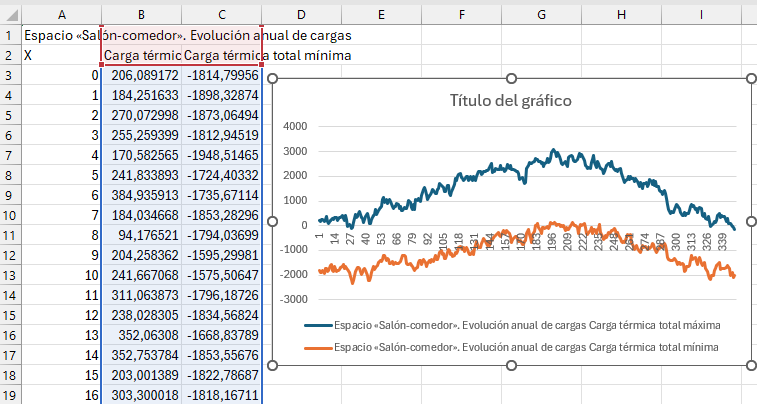

Permite pegar en Excel y generar de forma rápida una gráfica similar:

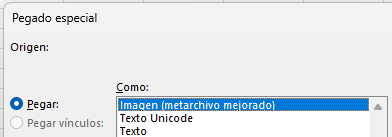

Para pegar datos en Excel o Word, podremos seleccionar el tipo de datos a pegar mediante el "Pegado especial", que muestra un selector para especificar el tipo de contenido a pegar, por ejemplo Imagen metarchivo mejorado (Imagen en formato vectorial de las entidades copiadas) o Texto / Texto Unicode (datos de las entidades de texto copiadas):

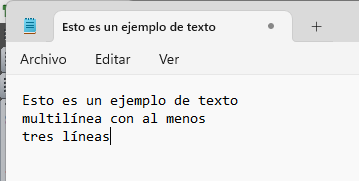

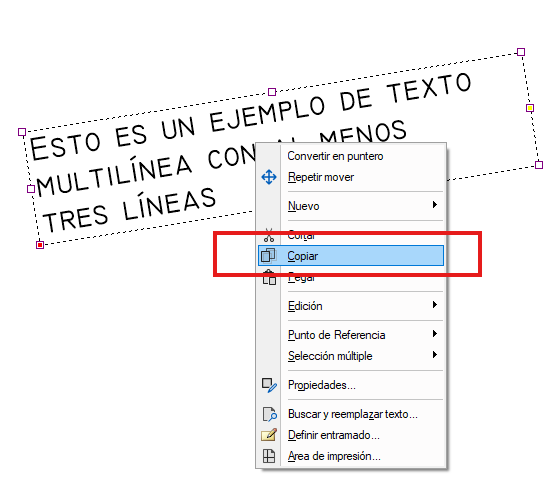

Al igual que se copia el texto de las entidades de tipo "Gráfica", también se copian al portapapeles, en formato texto, además de los formatos antes mencionados, el texto de las siguientes entidades:

• Texto multilínea
• Texto simple
• Etiqueta
• Puntero
• Cota lineal

Mejoras en la generación de proyecciones

Se ha implementado una mejora notable del rendimiento en la generación de proyecciones, gracias a una nueva tecnología de procesamiento optimizado que permite obtener planos de proyección y distribución en planta en mucho menos tiempo.

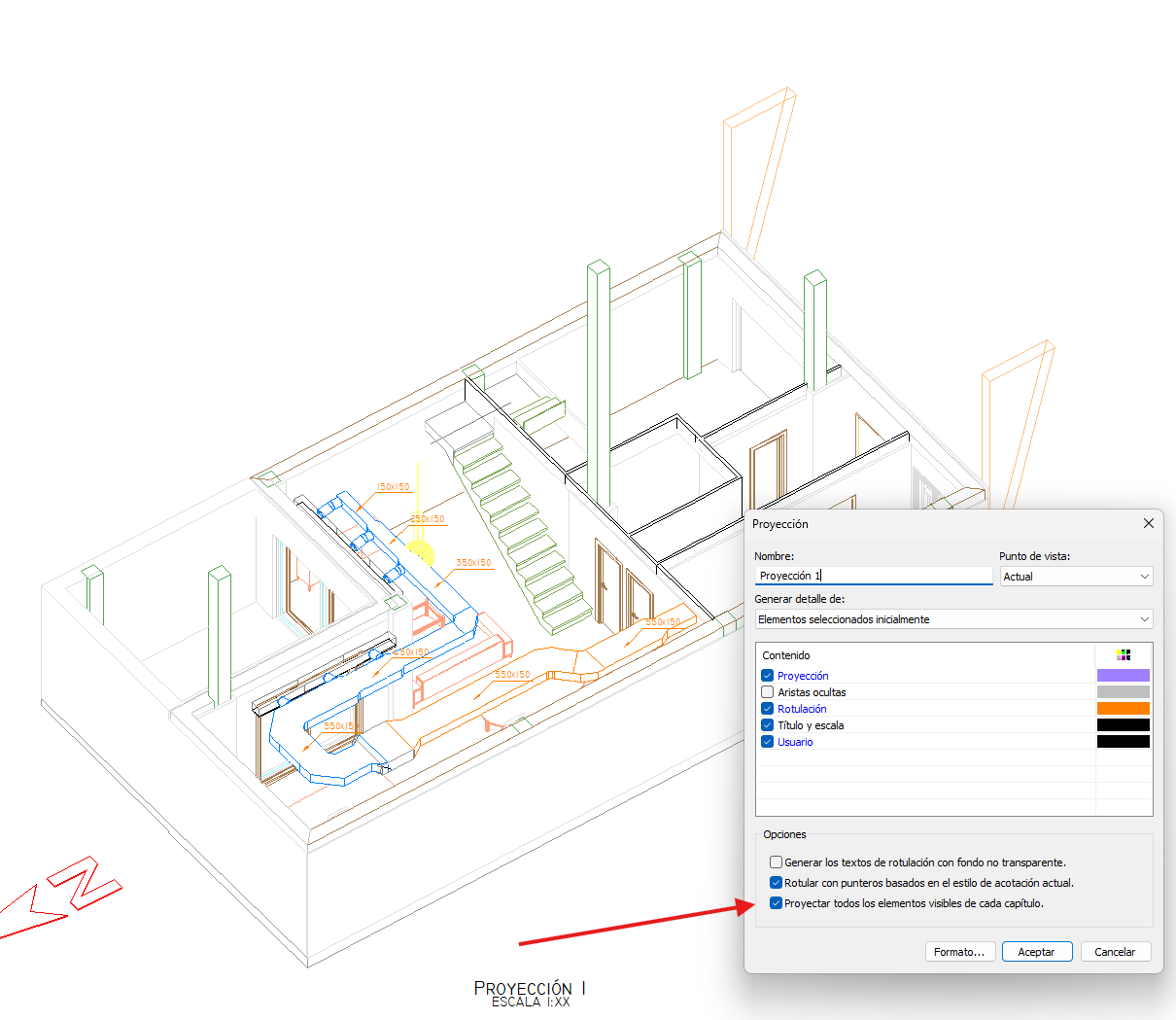

Además, se añade la posibilidad de proyectar todos los elementos visibles de todos los capítulos en los detalles de proyección. Esto permite combinar elementos de distintos capítulos / instalaciones, mejorando la interpretación del detalle.

La rotulación se sigue haciendo sólo de los elementos seleccionados para el detalle, sin embargo, se proyecta la geometría de todas las entidades visibles de todos los capítulos visibles.

Cambios y mejoras en la interfaz 3D

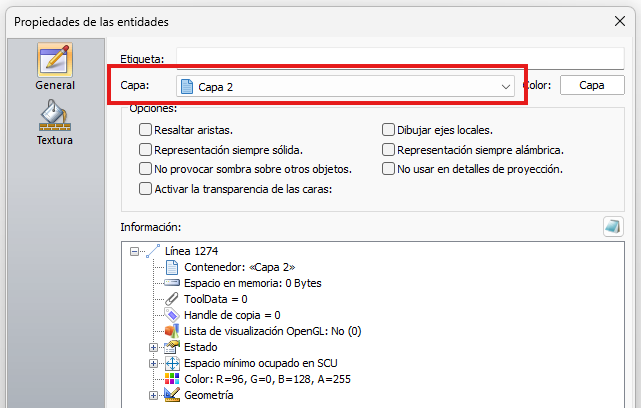

1. Se ha rediseñado la solapa general de propiedades geométricas de las entidades, añadiendo la posibilidad de cambiar la capa en la que están los elementos seleccionados:

2. Se ha añadido a las operaciones de deshacer/rehacer el cambio de capa de una o varias entidades. Desde esta versión, cuando se cambian entidades de capa, y se realiza una acción de deshacer, dichas entidades recuperan la capa en la que estaban anteriormente. Además, si el cambio es de una capa de cálculo a otra que no lo sea, o viceversa, e implique la generación automática de nudos de unión, las operaciones de deshacer / rehacer restituyen el estado anterior de dichas relaciones.

3. Se ha modificado el comportamiento de la utilidad Copia de propiedades: Durante la ejecución del programa, se guardan temporalmente los parámetros seleccionados al copiar propiedades, organizados por capítulo y categoría del elemento. Así, si se vuelve a realizar una copia de propiedades en un elemento del mismo tipo, se marcarán por defecto las mismas opciones elegidas en la última copia realizada. Esta configuración se pierde al cerrar el programa.

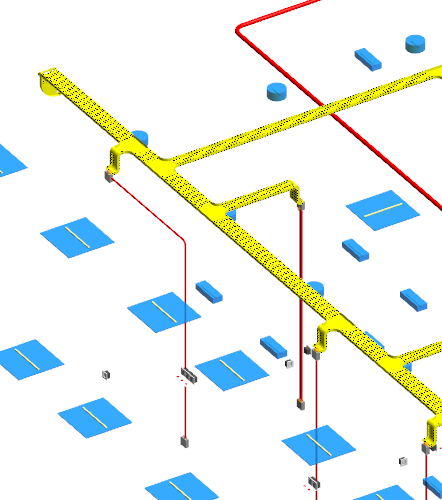

4. Se ha mejorado el criterio para determinar cuándo una tubería se encuentra dentro de una planta, con especial atención a los montantes. Anteriormente, se aplicaba la regla de que al menos el 50% de la entidad debía estar en la planta o cubrir más del 50% de su altura. Con esta actualización, ahora cualquier parte de la tubería que se encuentre entre las cotas de la planta, considerando los rangos de visualización, será incluida en el espacio de la planta. Como resultado, los montantes siempre se representarán en el plano de distribución de una planta si atraviesan su espacio, asegurando una visualización más precisa y coherente en los planos.

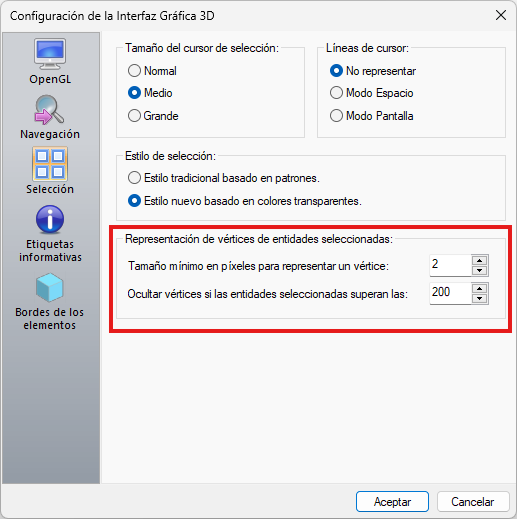

5. Se han agregado dos nuevas opciones a la solapa de configuración de la Interfaz Gráfica 3D para poder controlar los casos en los que no se representan los vértices de las entidades seleccionadas. De esta forma, es posible definir el tamaño en píxeles de la entidad seleccionada por debajo del cual no se representan sus vértices, así como el número máximo de entidades seleccionadas por encima del cual tampoco se representan. Un tamaño mínimo de cero hará que se representen todos los vértices independientemente del tamaño de la entidad.

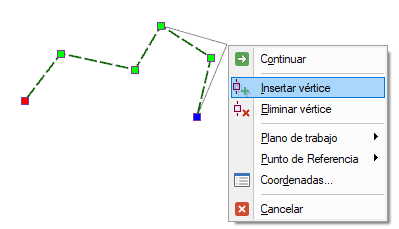

6. Se han desarrollado dos nuevas funciones: "Insertar vértice" y "Eliminar vértice"; para las entidades de tipo línea y polilínea del modelo 3D. Para ejecutar esta acción es necesario seleccionar la polilínea, y después, seleccionar un vértice. En ese momento, el menú contextual permite eliminar dicho vértice seleccionado, o añadir un nuevo vértice a continuación del seleccionado.

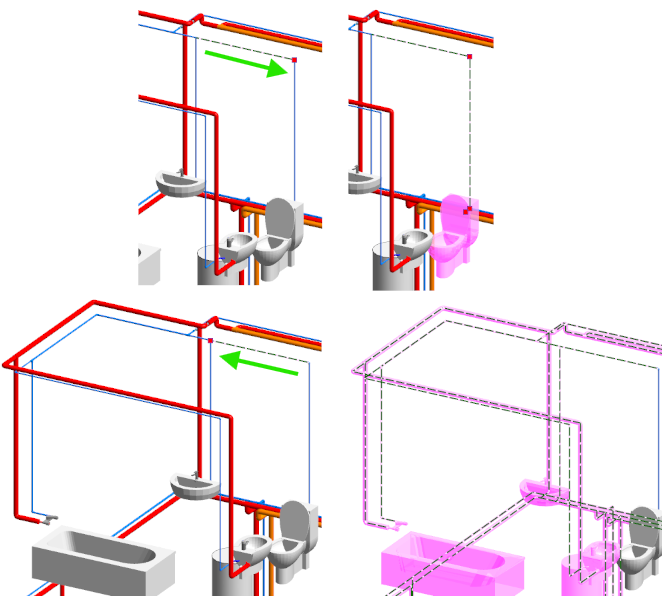

7. Se ha mejorado la herramienta "Edición/Seleccionar entidades conectadas", (acelerador de teclado: "U"). En caso de estar seleccionados sólo dos elementos, el primero una tubería o canalización y el segundo uno de sus nudos, la herramienta selecciona ahora todos los elementos conectados a la tubería, pero sólo en el sentido marcado por el nudo seleccionado.

Mejoras en el panel comprobar

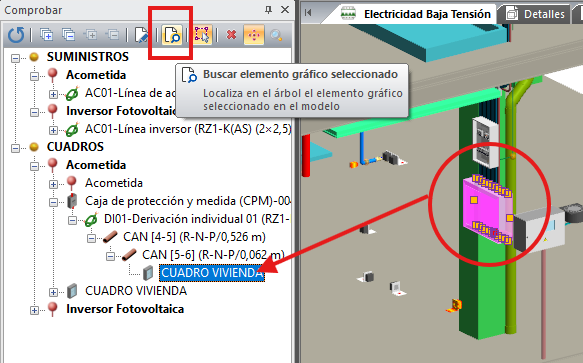

Se ha sumado una nueva opción al panel "Comprobar" que permite localizar en el árbol de elementos el objeto actualmente seleccionado en el modelo 3D. La búsqueda comienza desde el elemento actualmente seleccionado en el árbol. Por este motivo, si el elemento aparece referenciado más de una vez, cada vez que se acciona este comando se localiza la siguiente referencia en el árbol.

Modificaciones en los aceleradores/atajos de teclado

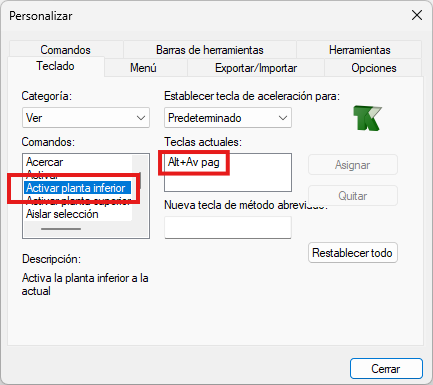

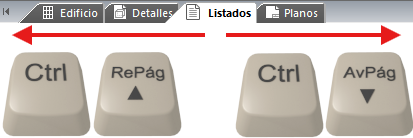

1. Sustitución de los aceleradores para las funciones "Activar planta superior" y "Activar planta inferior". Para evitar conflicto con las funciones de elevar y bajar elementos seleccionados, ahora se usan los aceleradores ALT + RePág para activar planta superior y ALT + AvPág para activar planta inferior. Estos aceleradores sólo se asignan en instalaciones nuevas del programa. Puede personalizar estos aceleradores de teclado desde las opciones de menú "Ver/Barras de herramientas/Personalizar".

2. Se ha solucionado un problema por el cual, los aceleradores "CTRL + RePág" y "CTRL + AvPág" dejaban de funcionar al estar activada la solapa "Planos". Estos aceleradores permiten alternar la solapa actual de forma rápida.

TK-HE3 - Iluminación de interiores

Definición de obstáculos

Se ha implementado la definición de obstáculos en el capítulo de iluminación. Para ello, añade una nueva opción al menú insertar y barra de herramientas de capítulo para iniciar la definición de un obstáculo. Con este nuevo tipo de entidad se puede simular la existencia de distintos elementos en el espacio que afecten a la iluminación, por ejemplo, estanterías, muebles, pilares, mamparas, etc.

El obstáculo consiste en una entidad prismática recta compuesta por una base de N vértices y una altura determinada. Para definirlo, es necesario marcar los vértices de la base en el plano de trabajo, y una vez marcados todos, acceder al menú contextual para definir la altura. Dicha altura también se puede modificar posteriormente mediante las propiedades del elemento, o mediante la copia de propiedades entre distintos obstáculos. Los vértices del obstáculo también pueden ser modificados individualmente de la misma forma que se hace con los espacios del edificio.

Un obstáculo de iluminación puede estar parcialmente incluido dentro de un espacio e incluso ocupar varios espacios o varias plantas.

Los puntos de los planos de cálculo que quedan ocupados por un obstáculo, tienen iluminancia cero y no se consideran en los cálculos de valores medios del espacio. Sin embargo, aquellos puntos que no queden ocupados por obstáculos, pero tampoco tengan visón directa de ninguna luminaria, tendrán el valor de iluminancia correspondiente a la componente indirecta (basada en los factores de reflexión de las paredes), y sí entrarán en el cálculo de los valores medios.

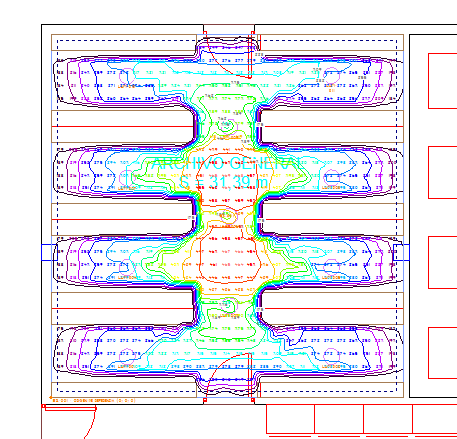

El obstáculo también puede servir para evitar el cálculo de puntos que no interese tener en cuenta a efectos de cálculo de valores medios y uniformidades, por ejemplo, esquinas o partes del espacio que no se vayan a usar o no sea necesario iluminar.

Se añade una nueva opción a los detalles de distribución en planta para incluir la representación de los obstáculos de cada espacio.

Nueva opción en la barra de capítulo para dibujar obstáculos:

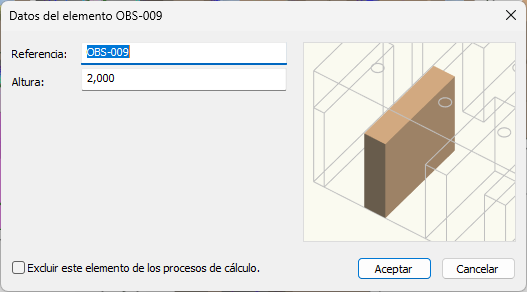

Propiedades de un obstáculo:

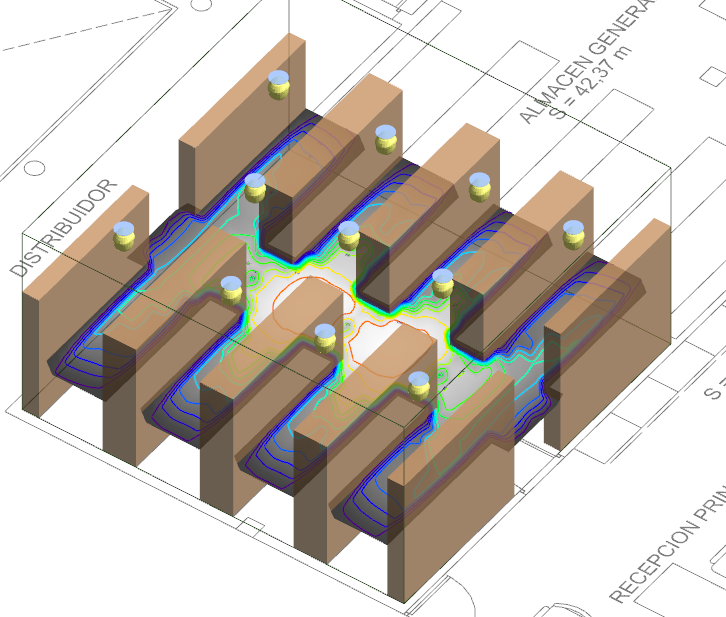

Representación de los obstáculos en el modelo:

Posibilidad de añadir los obstáculos a los planos de distribución:

Nuevas utilidades para los elementos de comprobación

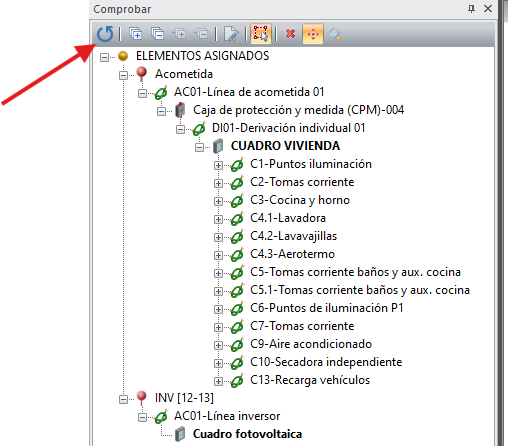

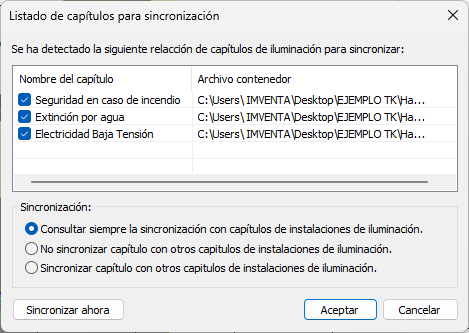

1. Se ha añadido la posibilidad de sincronizar elementos de comprobación del capítulo de iluminación desde otros capítulos del proyecto:

• Extintores desde capítulos de seguridad en caso de incendio (TK-SI).
• BIES desde capítulos de extinción por agua (TK-EXA).
• Cuadros eléctricos desde capítulos de electricidad (TK-BT).

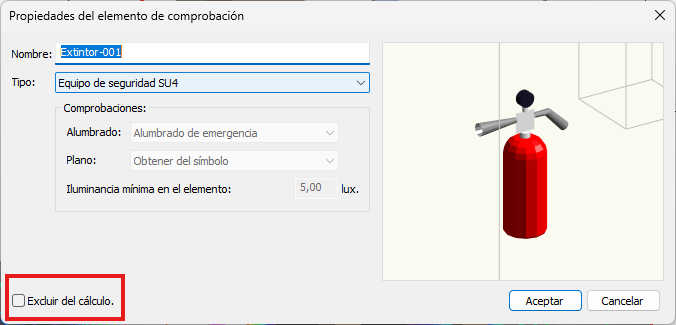

2. Se ha desarrollado la posibilidad de excluir del cálculo los objetos de comprobación: Elementos, Ejes y observadores UGR. Para ello, habilita una casilla de verificación en sus cuadros de diálogo para activar o desactivar esta característica. También habilita la opción de "copia de propiedades" para copiar esta propiedad entre elementos de la misma categoría. Los elementos que tengan esta opción activada no serán tenidos en cuenta en los procesos de comprobación ni aparecerán en los resultados.

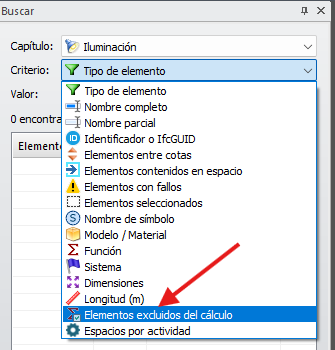

3. Se ha sumado a la solapa "Buscar" el criterio de búsqueda "Elementos excluidos del cálculo", que permite buscar y localizar todos los elementos del edificio, que tienen marcada la opción "No calcular este espacio" o "Excluir del cálculo".

TK-BT - Electricidad Baja Tensión

Nuevas utilidades y opciones

1.Se ha implementado un nuevo comportamiento para la función de actualización del árbol de comprobación. Ahora, en vez de listar todos los elementos del modelo por categoría, construye un árbol de elementos por sus relaciones asignadas en las propiedades, es decir, inserta los cuadros, circuitos y receptores basados en sus relaciones de asignación de cuadro y circuito de alimentación. De esta forma, es fácil determinar la topología de la instalación que estamos definiendo sin necesidad de realizar el cálculo. Cuando se realiza un proceso de cálculo, el contenido del panel se reemplaza por varias estructuras jerárquicas donde se informa de la estructura de la instalación calculada y sus resultados principales.

2. Se ha adicionado una nueva opción al cuadro de diálogo de opciones del capítulo de electricidad para representar las canalizaciones con el color de la capa donde están ubicadas.

3. Se ha añadido la posibilidad de rotular el código de precio en envolventes, aparamenta y circuitos.

TK-CDT Carga y demanda térmica

Selección de equipos comerciales

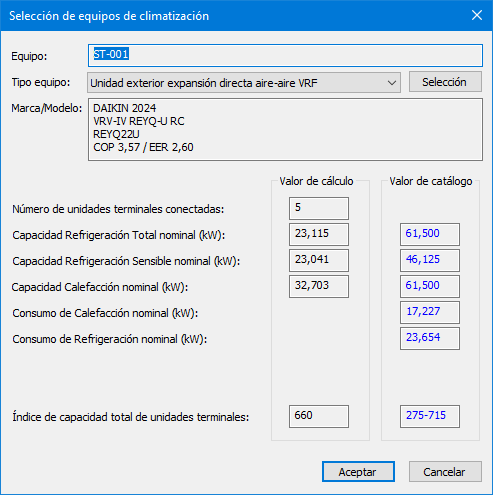

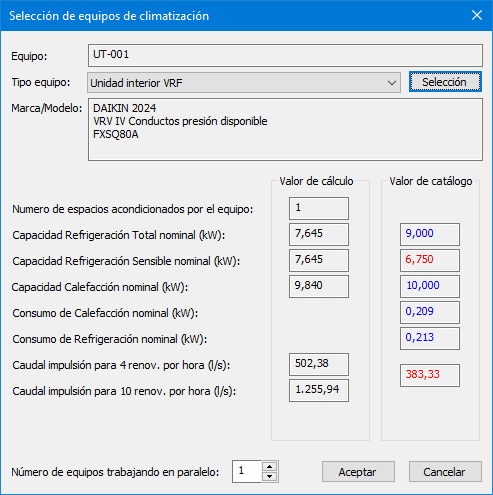

Se ha mejorado el cuadro de diálogo de selección de equipos comerciales:

• Cuando se están seleccionando equipos de producción, se añade al campo de la descripción los valores nominales COP y EER a título informativo.
• Se indica como primer elemento informativo el número de unidades terminales conectadas al equipo del sistema, o bien el número de espacios climatizados por la unidad terminal.
• Se imprimen en azul los valores de capacidad y caudal cuando son suficientes, en rojo los que no alcanzan los valores mínimos de cálculo y en naranja los sobredimensionados (valor de cálculo menor al 25% de la capacidad nominal).
• Para los sistemas de tipo VRF o multi-split se indica en la zona inferior el índice de capacidad total de las unidades terminales conectadas. Este valor sólo aparece si todas las unidades terminales relacionadas ya tienen un modelo comercial definido. Este valor facilita la selección en equipos para los que se conocen los valores máximos y mínimos de índice de capacidad.

Ejemplo de sistema con selección correcta:

Ejemplo de unidad terminal con capacidad sensible y caudal de impulsión insuficientes:

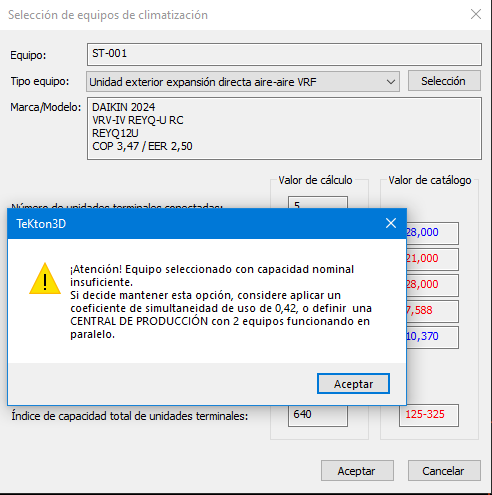

En versiones anteriores, si se seleccionaba un equipo con capacidad nominal inferior a la de cálculo aparecía un mensaje advirtiéndolo y proponiendo como solución modificar el número de equipos trabajando en paralelo.

En esta versión, además, se propone una solución alternativa que consiste en aplicar un coeficiente de simultaneidad al sistema o unidad terminal, para tener en cuenta la simultaneidad de usos de equipos que climatizan a varios espacios.

El aviso es informativo y no modifica automáticamente ningún valor, por lo que si se opta por modificar el coeficiente de simultaneidad habría que hacerlo en el cuadro de propiedades del sistema o de la unidad terminal.

Si se prefiere tener en cuenta varios equipos en paralelo, en el caso de unidades terminales, habría que modificarlo manualmente en este cuadro de diálogo, y en el caso de los sistemas, habría que definir otros equipos formando una central de producción.

Factor de simultaneidad

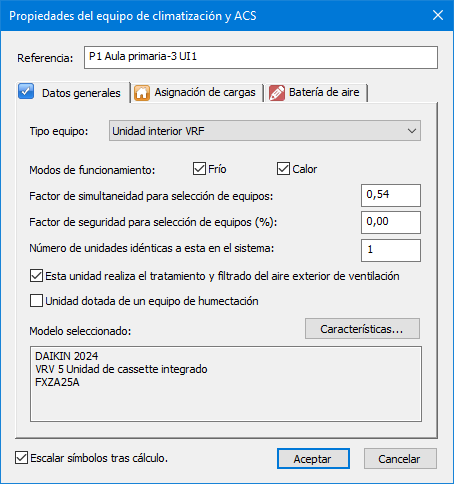

Se ha añadido a las propiedades de la unidad terminal el factor de simultaneidad, lo que permite aplicar este factor para la selección de equipos que climatizan varios espacios con condiciones de uso diferentes.

Edificio

Actividades de los espacios

1. Se ha mejorado la gestión de la base de datos de actividades. Optimiza los procesos de lectura, escritura y actualización. Rediseña el cuadro de diálogo, ahora es ajustable en tamaño y mantiene su posición después de aparecer la primera vez, además añade una barra de herramientas en la parte superior para acceder a las opciones de gestión.

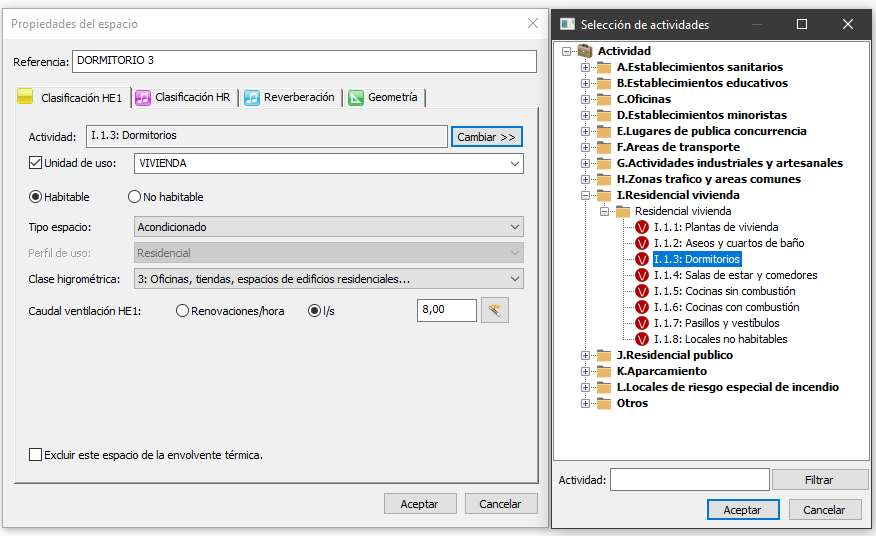

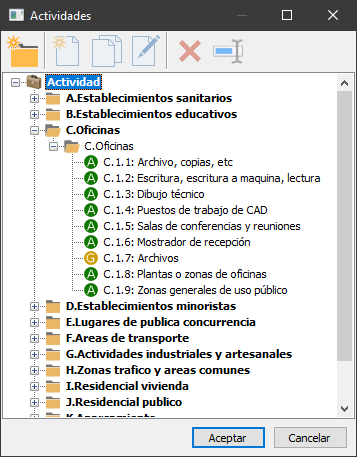

2. Se ha renovado cuadro de diálogo de selección de actividades, ahora es ajustable en dimensiones, y mantiene su posición una vez que aparece la primera vez.

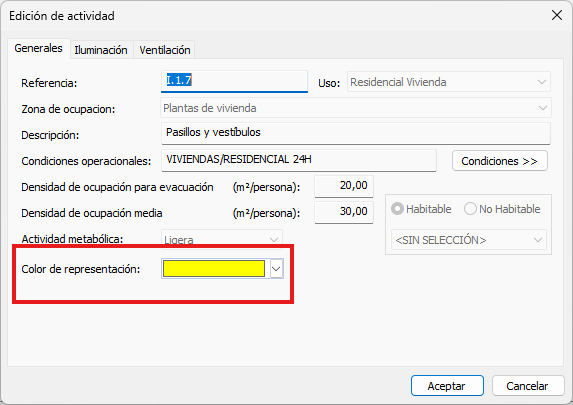

3. Se ha añadido la posibilidad de asignar un color a cada actividad en la base de datos de actividades, permitiendo la representación con dicho color de los espacios que tengan esa actividad asignada.

Nuevas utilidades y opciones

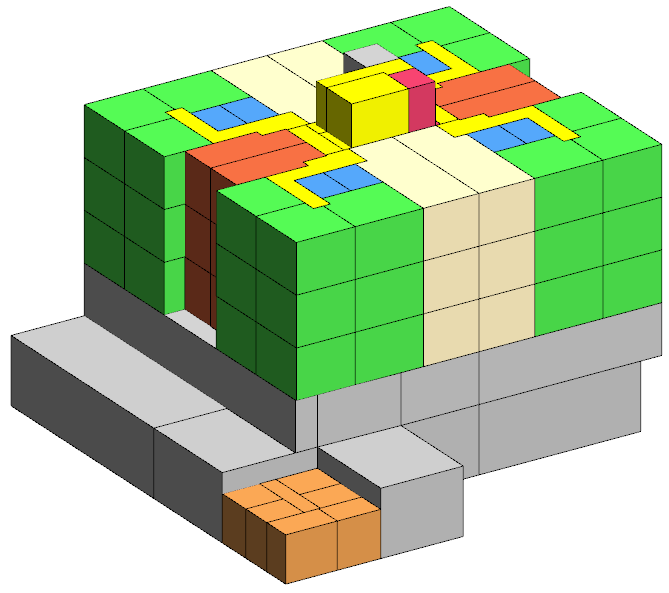

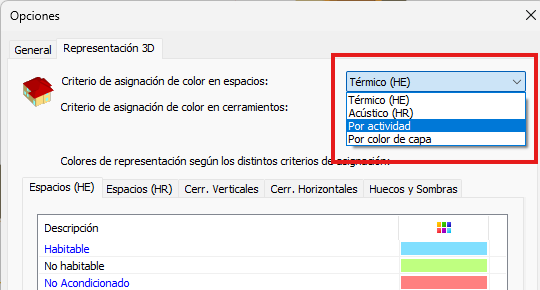

1. Se han sumado dos nuevos criterios para la representación por colores de los espacios del edificio:

• Por actividad: Representa cada espacio con el color asociado a la actividad en la base de datos de actividades.
• Por capa: Representa cada espacio con el color de la capa donde está ubicado.

Esta nueva representación facilita la interpretación de los espacios del edificio y ayuda a detectar errores de asignación:

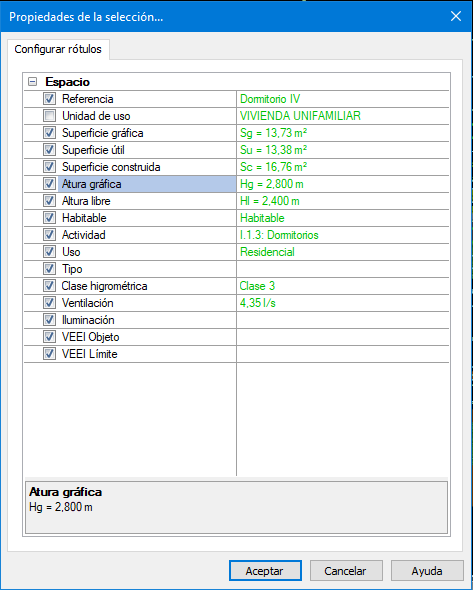

2. Se han agregado a las opciones de rotulación tres nuevos valores: Superficie gráfica, superficie construida y altura gráfica.

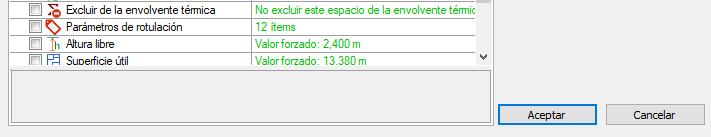

3. Se ha añadido a las copia de propiedades del espacio la posibilidad de copiar los valores forzados de altura libre y de superficie útil.

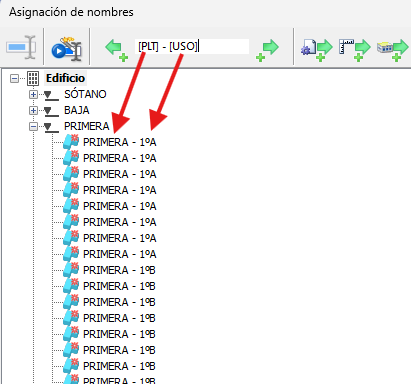

4. Se ha mejorado el cuadro de diálogo de asignación de nombres de los espacios en el capítulo del edificio. Ahora se puede colocar un código de sustitución (similar a los usados en el etiquetado automático). De este modo, se puede, por ejemplo, concatenar el nombre de la planta [PLT] y el nombre de la unidad de uso [USO], de este modo, la herramienta asignará a cada espacio, antes o después, la planta en la que está cada espacio, y la unidad de uso a la que pertenece:

TK-CEEP Certificación energética

Actualizaciones y modificaciones

1.Se ha actualizado a la versión TKCEEP V1200 cuyo principal cambio reside en la utilización de la última versión de Energy+ V24.2.

2. Se ha optimizado el funcionamiento de la herramienta para evitar simulaciones innecesarias. Si no hay modificaciones en el modelo del edificio ni en los sistemas, el motor de cálculo reutiliza los datos almacenados en el cálculo anterior, lo que reduce significativamente el tiempo de procesamiento.

3. Se ha implementado el uso de un nuevo método disponible en la versión 24.2 de Energy+ para el cálculo de sombras (PixelCounting) que utiliza la potencia de cálculo de la tarjeta gráfica (GPU), más exacto y rápido en edificios grandes y complejos, mejorando la exactitud de las demandas y reduciendo el tiempo de cálculo en muchos casos. Hay que tener en cuenta que el uso de esta opción determina las sombras de forma más exacta y generalmente menores al método anterior (PolygonClipping), lo que da lugar a demandas de calefacción más elevadas y demandas de refrigeración menores, aunque las diferencias suelen ser mínimas.

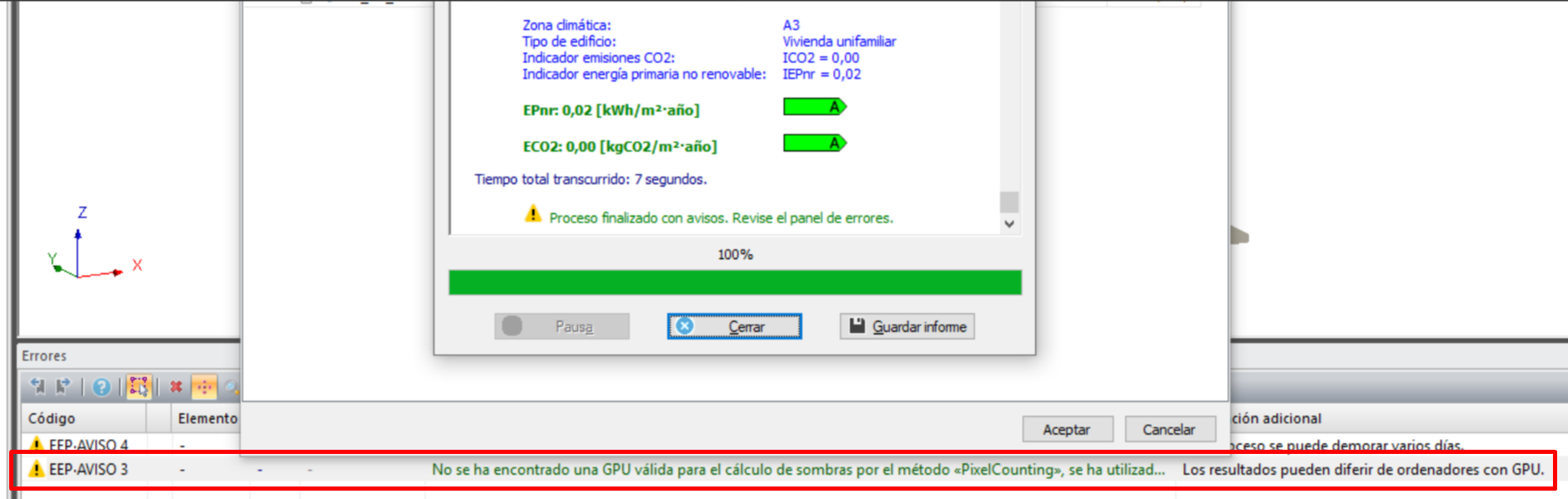

Hay que tener en cuenta que en ordenadores donde no haya una GPU disponible se utilizará el método anterior, por lo que los resultados pueden se diferentes. En estos casos se muestra este mensaje de advertencia:

EEP·AVISO 3: No se ha encontrado una GPU válida para el cálculo de sombras por el método «PixelCounting», se ha utilizado el método «PolygonClipping». Los resultados pueden diferir de ordenadores con GPU.

4. En esta actulacización los sistemas de sustitución para producción de ACS se adaptan a nuevos criterios, ya que se ha introducido un método de detección de sistemas de producción de ACS de potencia insuficiente basado en la demanda de ACS no cubierta, en lugar de temperatura de impulsión. En aquellos sistemas en los que la demanda de ACS cubierta por el sistema sea inferior al 4% de la demanda de ACS teórica, teniendo en cuenta las pérdidas y el aporte solar, se suplementan con el sistema de sustitución de características similares al sistema de referencia CTE para calefacción.

TK-HS5 Evacuación de aguas

Símbolos 3D

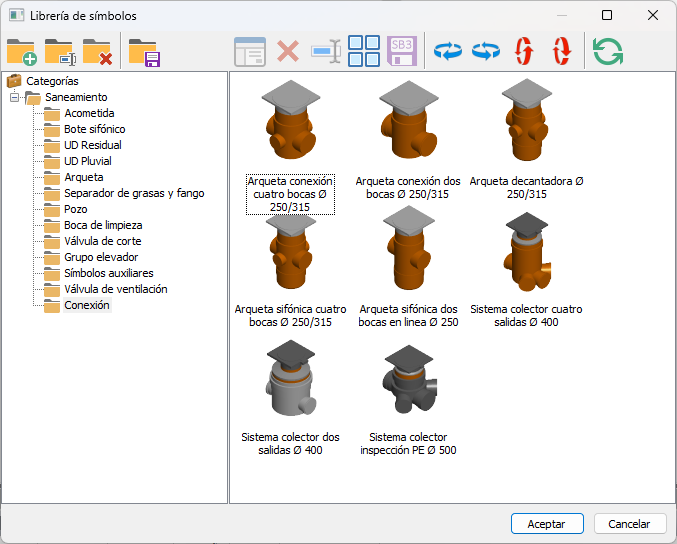

1. Se ha ampliado la base de datos de símbolos, con uno nuevo para la representación de una Secadora, con la posibilidad de conexiones inteligente para los capítulos de TK-GAS y TK-BT.

2. Se ha extendido la categoría de conexión, con los símbolos de los sistemas colectores de Jimten.

TK-HS3 Calidad del aire interior

Mejoras y modificaciones

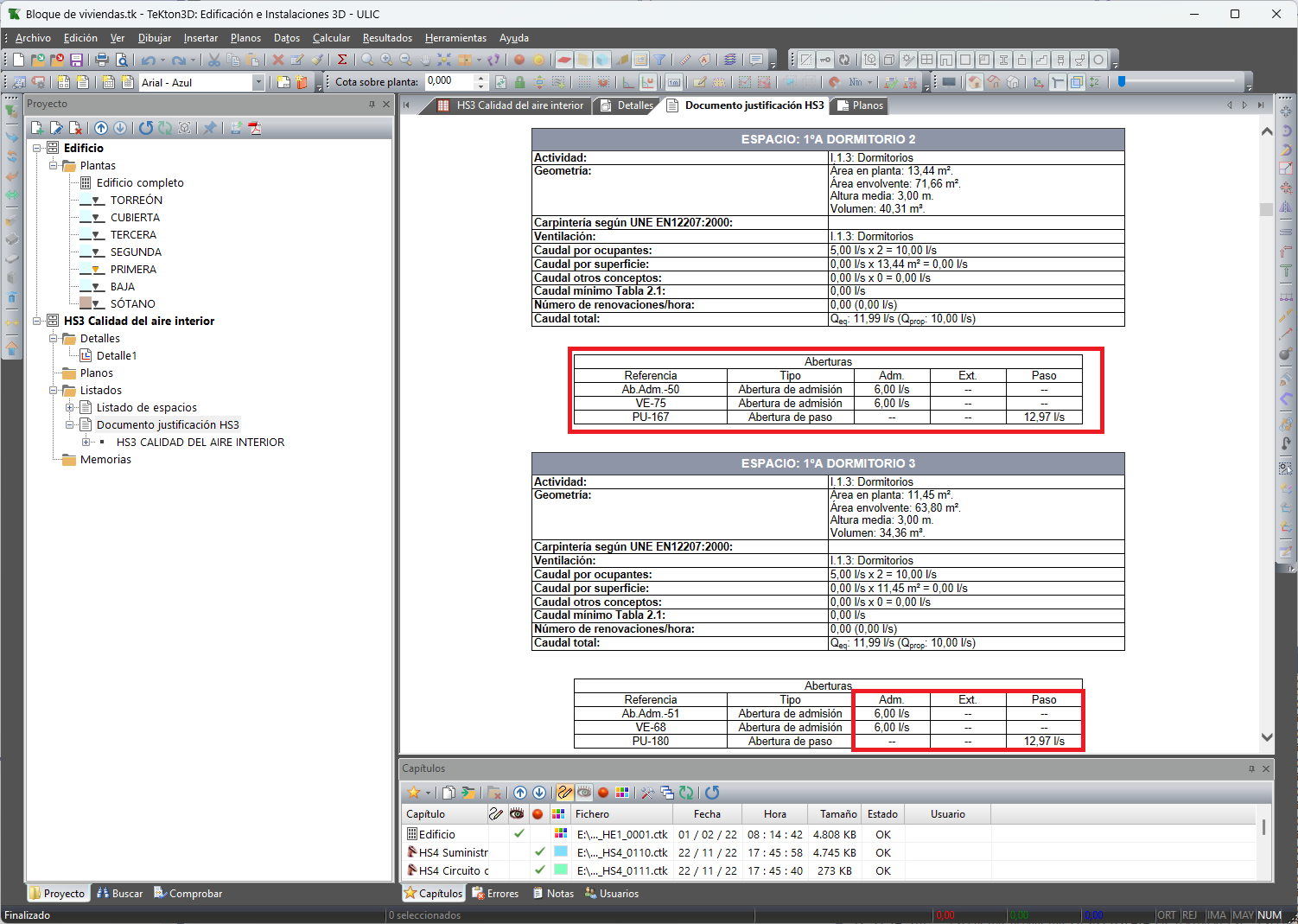

Se ha ampliado la información del listado de Espacios y del Documento justificativo HS3, con los valores del caudal de admisión, extracción y paso de las aberturas.

TK-DAC Distribución de aire por conductos

Modificaciones y mejoras

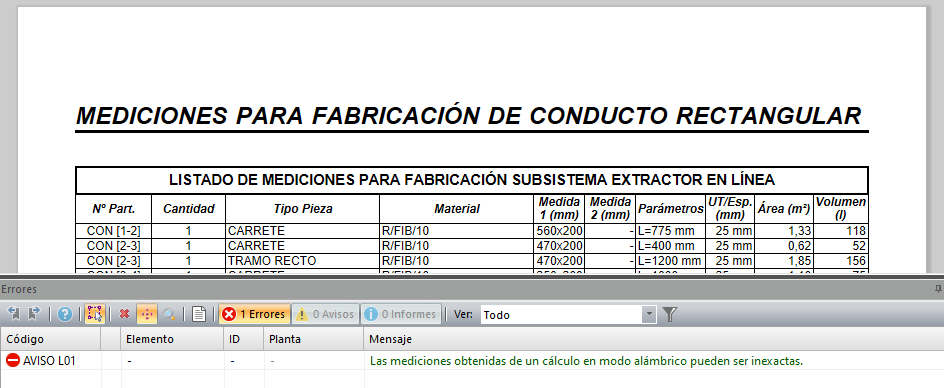

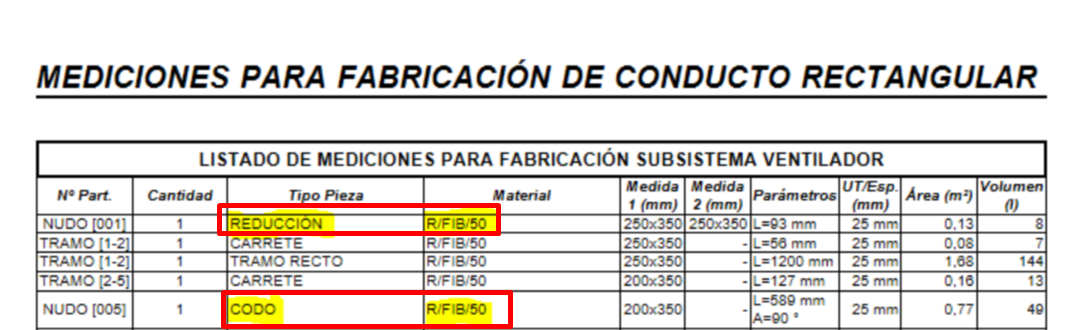

1. Se ha modificado el listado de mediciones para fabricación añadiendo el material también en las líneas que miden las transformaciones.

2. Las mediciones generadas después de un cálculo en modo alámbrico pueden ser inexactas ya que los conductos no tienen calculados los recortes de sus extremos. Para evitar confusiones se lanza un Aviso en el panel de errores:

TK-SRR Superficies radiantes y refrescantes

Rotulación

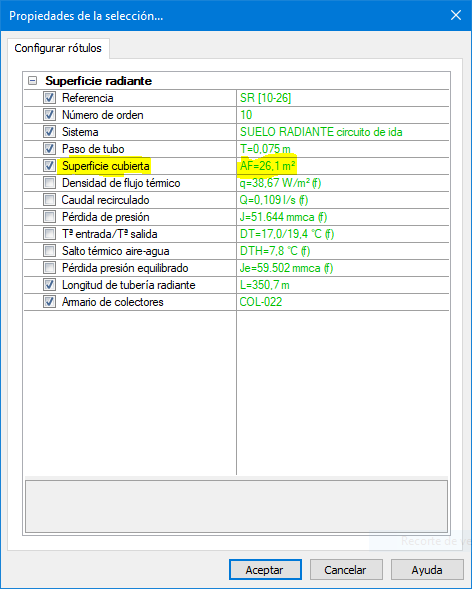

Se ha añadido a la rotulación del circuito de suelo radiante la superficie cubierta (AF).

TK-IFC Intercambio IFC

Múltiples IfcSite en vínculos a modelos IFC

Se ha añadido soporte completo para interpretar correctamente modelos IFC que contienen más de un elemento IfcSite. Hasta ahora, la presencia de múltiples IfcSite podía provocar inconsistencias en la colocación de los elementos del modelo debido a diferencias en los sistemas de coordenadas.

Con esta actualización, el sistema identifica el primer IfcSite como referencia principal; los IfcSite adicionales se transforman automáticamente para mantener una correcta alineación espacial con respecto al primero. Esta transformación asegura que todas las entidades contenidas en los sitios adicionales se ubiquen correctamente en el modelo global, respetando su posicionamiento relativo. Esta mejora permite una mejor interoperabilidad con modelos IFC provenientes de diferentes plataformas BIM, especialmente aquellos que agrupan múltiples emplazamientos o zonas de obra.

TK-HS4 Suministro de agua

Nuevas utilidades

Se ha activado en las categorías "Conexión" y "Depósito" la posibilidad de excluir del cálculo.

TK-EXA Extinción por agua

Rotulación

Se ha agregado a la rotulación la constante de descarga de los rociadores.

TK-GIT Otros proyectos

Rotulación

Se ha sumado la posibilidad de copiar la rotulación en la copia de propiedades entre elementos.
