TeKton3D Edición Julio 2026

Esta actualización, versión 1.8.50.8, destaca por varias novedades transversales: las nuevas reglas de medición automática configurables por capítulo, la incorporación de los primeros complementos descargables desde la Galería TeKton3D, que ya aprovechan la API de la aplicación y el puente MCP, y la disponibilidad de nuevos tipos de detalle de esquema vertical de instalaciones en varios capítulos. Además, incorpora mejoras generales de la interfaz y de la edición de bases de datos XML, así como nuevas capacidades del agente de IA a través de MCP (TK-IA). A nivel de capítulos se actualizan Electricidad (TK-BT), Iluminación (TK-HE3), Puesta a tierra (TK-PAT), Climatización por agua (TK-ICA), Detalles de instalaciones térmicas (TK-CDT), Difusión de aire (TK-DAC), Protección frente al rayo (TK-SUA8), y Certificación energética (TK-CEEP).

Índice

1.- General
2.- TK-IA
3.- TK-BT
4.- TK-PAT
5.- TK-HE3
6.- TK-ICA
7.- TK-CDT
8.- TK-DAC
9.- TK-SUA8
10.- TK-CEEP
11.- TK-HE0 y TK-CEEP
12.- Actualizaciones anteriores

General

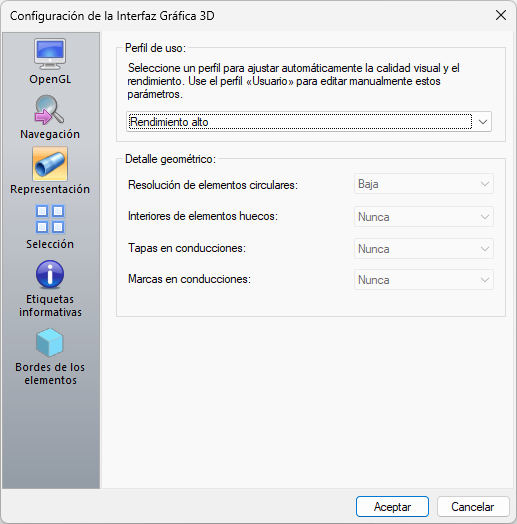

Nueva solapa "Representación" en Opciones de la interfaz 3D

Se incorpora una nueva solapa de Representación al cuadro de diálogo de Opciones de la interfaz gráfica 3D. Es una solapa orientada a optimizar la visualización de modelos grandes y complejos. Su objetivo es reducir la carga gráfica durante el dibujo en pantalla, permitiendo ajustar distintos aspectos de la representación sin alterar la geometría real del modelo ni afectar a procesos como exportación, descomposición o cálculos internos.

Esta nueva configuración permite actuar sobre elementos que suelen tener un coste elevado de visualización, como tubos, perfiles huecos y geometrías circulares. Entre las opciones disponibles se incluyen el control del nivel de detalle de elementos circulares, la visualización de tapas, la representación de interiores en elementos huecos y la visualización de marcas de unión en conducciones. Con ello es posible adaptar la calidad gráfica del modelo al nivel de rendimiento deseado en cada proyecto.

Una de las ventajas principales de esta mejora es que las opciones se aplican exclusivamente a la representación en pantalla. Esto significa que el usuario puede simplificar el dibujo para trabajar con mayor fluidez, manteniendo intacta la definición geométrica original del modelo para otras operaciones. En modelos con gran cantidad de conducciones, esta reducción de detalle puede traducirse en una navegación más ágil y una menor penalización al regenerar o refrescar vistas.

La nueva solapa también incorpora perfiles de representación que facilitan un ajuste rápido del comportamiento gráfico, permitiendo pasar de una configuración más detallada a otra orientada a rendimiento con un solo cambio. De esta forma, el usuario puede priorizar calidad visual o fluidez de trabajo según el momento del proyecto y la complejidad del modelo cargado.

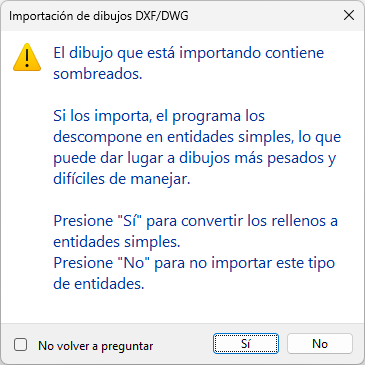

Mejora en la importación de sombreados DWG/DXF

Se ha mejorado la importación de dibujos DWG/DXF que contienen sombreados en la interfaz gráfica 2D. Hasta ahora, la aplicación volvía a mostrar la misma pregunta en cada nueva importación. Con este cambio, la consulta puede responderse una sola vez y la decisión queda almacenada para usos posteriores.

Durante la importación, los sombreados estándar que la interfaz reconoce y puede representar se crean como entidades de sombreado. En cambio, los sombreados no estándar o no contemplados por la aplicación son los que, en su caso, se descomponen en entidades simples, lo que puede dar lugar a dibujos más pesados y difíciles de manejar.

El nuevo cuadro de diálogo permite elegir Sí o No e incluye la opción No volver a preguntar. Si el usuario activa esa opción, la interfaz 2D deja de mostrar la consulta y aplica automáticamente la preferencia guardada en las siguientes importaciones de dibujos con sombreados.

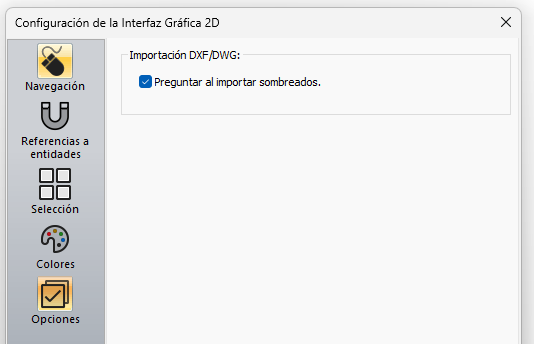

Además, se ha añadido una nueva solapa Opciones dentro del cuadro de configuración general de la interfaz gráfica 2D. Desde ahí puede volver a activarse la pregunta en cualquier momento mediante la opción Preguntar al importar sombreados.

Se ha ajustado también el comportamiento de los vínculos DWG/DXF para que la opción de importación de sombreados tome como valor inicial la misma preferencia general almacenada por el usuario.

A partir de este cambio, cuando se crea un vínculo nuevo a un fichero DWG/DXF, el estado inicial de la opción equivalente ya no parte de un valor fijo, sino de la preferencia global guardada en la configuración de la interfaz gráfica 2D para la importación de sombreados.

De este modo, se unifica el criterio entre la importación directa de dibujos y la creación de vínculos externos, manteniendo un comportamiento coherente para ambos casos.

Arrastre de ramas en el árbol de bases de datos XML

Se amplía la edición de bases de datos XML con una nueva capacidad de arrastre de ramas en árbol, permitiendo reorganizar elementos completos entre padres compatibles dentro del mismo nivel jerárquico. Esta mejora incorpora validación estructural y funcional del destino, evitando movimientos no permitidos, conflictos con atributos únicos o inserciones sobre descendientes del propio nodo. Además, se añade soporte para duplicación mediante arrastre con la tecla Ctrl, manteniendo el comportamiento estándar esperado en entorno Windows entre mover y copiar. La interacción se completa con una imagen de arrastre más legible, cancelación segura mediante Esc, limpieza correcta del estado visual al cerrar el diálogo y uso restringido al modo edición, impidiendo cualquier modificación del árbol cuando el diálogo se utiliza únicamente en modo selección. Con ello, la manipulación de catálogos resulta más intuitiva, más segura y más coherente con la experiencia habitual del usuario en operaciones de organización visual.

Doble clic prioriza la edición en el árbol de bases de datos XML

Se ajusta el comportamiento del doble clic sobre los elementos del árbol en la edición de bases de datos XML para priorizar la acción de edición frente al comportamiento estándar de expansión o contracción del control. Con esta mejora, cuando el diálogo se encuentra en modo edición, un doble clic sobre un elemento abre directamente su edición y evita que el nodo se colapse o se expanda accidentalmente como efecto secundario de la interacción. De este modo se reduce la posibilidad de cambios visuales no deseados durante la modificación de registros y se hace más ágil, estable y predecible el trabajo de mantenimiento sobre estructuras de datos jerárquicas.

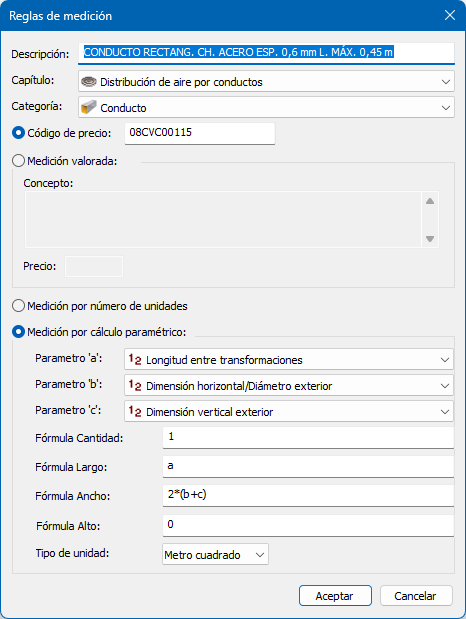

Nuevas reglas de medición automática por capítulo

Nueva funcionalidad que permite generar mediciones de cualquier capítulo a partir de reglas de medición. Las reglas de medición se almacenan en la base de datos TKReglasMedicion.xml (Archivo/Bases de datos/Reglas de medición) y tienen dos características basadas en los rótulos de los elementos:

1. Filtrado de elementos: permite definir qué objetos del capítulo van a ser medidos mediante la regla, utilizando condiciones sobre los parámetros de rotulación, como tipo, material, diámetro, serie/modelo, situación o cualquier otro rótulo disponible en la categoría.

Para que una regla de medición se aplique a un objeto este debe cumplir todos los filtros de la regla, por ejemplo, en el caso de la imagen, la longitud del conducto debe ser menor a 0,45 m y el texto del modelo debe contener la etiqueta "Rectangular chapa" (sin caso, es decir, sin tener en cuenta mayúsculas ni minúsculas).

En el caso de comparaciones de texto también se puede usar el separador barra vertical '|' para indicar un "o lógico". Por ejemplo, si el valor texto es "Rectangular|Chapa" el filtro se cumple si el texto del modelo contiene las subcadenas "Rectangular" o "Chapa".

2. Cálculo de la medición: indica cómo se va a medir el objeto, ya sea por cantidad, longitud, superficie, volumen o mediante fórmulas más complejas apoyadas en los valores de los propios rótulos.

Cada regla se vincula a un capítulo y a una o varias categorías concretas, y se asocia además a un código de precio de la base BC3. Cuando un elemento cumple todas las condiciones de filtrado definidas, la regla se aplica automáticamente y genera la línea de medición correspondiente con el criterio establecido.

De este modo, es posible automatizar mediciones muy simples, como contar unidades de válvulas o aparatos, y también mediciones más avanzadas, como obtener longitudes de tuberías, superficies de conductos o cantidades calculadas a partir de varios parámetros del elemento. El sistema aporta flexibilidad para adaptar la medición al contenido real del modelo y a la estructura de precios de cada base de datos.

El sistema es compatible con las mediciones tradicionales de TeKton3D ya que los objetos a los que no se les puede aplicar ninguna regla de medición se miden por los procedimientos habituales.

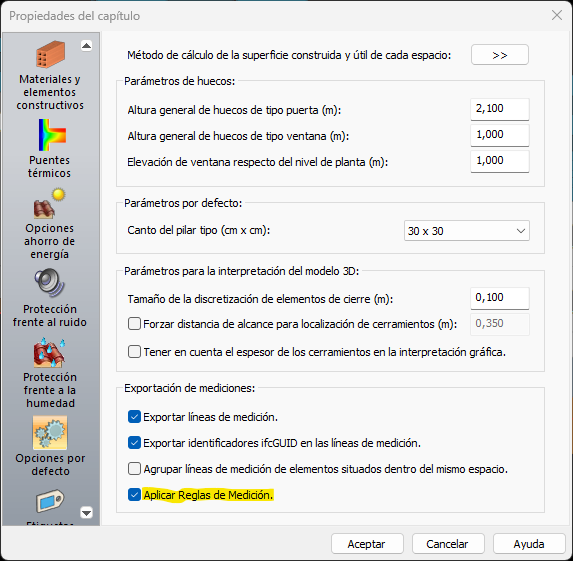

La aplicación de reglas de medición se activa/desactiva desde los datos generales del capítulo del edificio:

Nuevo cuadro de gestión de complementos (plugins)

Se incorpora una nueva funcionalidad de complementos dentro del programa, accesible desde el menú Complementos:

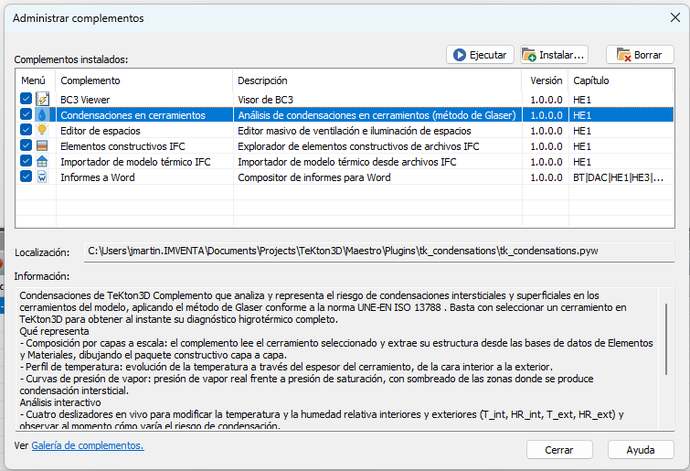

Administración de complementos

Se añade un nuevo cuadro de diálogo de administración de complementos para la gestión centralizada de los plugins instalados en TeKton3D.

Esta funcionalidad permite:

• Detectar automáticamente los complementos instalados y gestionarlos desde una única ventana.
• Visualizar, para cada plugin, su estado de aparición en el menú, nombre, capítulos compatibles, descripción, versión y ruta del ejecutable asociado.
• Habilitar o deshabilitar su visibilidad en el menú de complementos.
• Ejecutar directamente el complemento seleccionado desde el propio cuadro de administración.
• Instalar o eliminar complementos desde la interfaz.
• Acceder directamente a la Galería de TeKton3D en el apartado de Complementos.

Instalación de complementos desde la galería mediante Drag&Drop

Se añade soporte para la instalación y actualización de complementos mediante arrastre directo desde la galería online de TeKton3D, en su apartado Complementos TeKton3D.

Complementos disponibles en la Galería TeKton3D

La Galería TeKton3D ya cuenta con sus cuatro primeros complementos publicados, que se irán ampliando con el tiempo:

• Condensaciones de TeKton3D: analiza y representa el riesgo de condensaciones intersticiales y superficiales en los cerramientos, aplicando el método de Glaser conforme a la norma UNE-EN ISO 13788; basta con seleccionar un cerramiento en TeKton3D para obtener su diagnóstico higrotérmico completo. https://galeria.tekton3d.com/properties/578
• Editor de espacios de TeKton3D: permite consultar y editar de forma masiva, mediante una tabla, los parámetros de ventilación e iluminación de los espacios del capítulo Edificio, evitando abrir las propiedades de cada local uno a uno. https://galeria.tekton3d.com/properties/577
• Mapa de resultados por color: representa sobre una proyección 2D del capítulo activo los resultados de cálculo coloreados según el parámetro elegido, al estilo de los visores hidráulicos tipo EPANET, para detectar de un vistazo cuellos de botella, sobredimensionados o valores fuera de rango. https://galeria.tekton3d.com/properties/579
• Compositor de informes para Word: vuelca los listados de cálculo de TeKton3D a Microsoft Word conservando tablas, negritas, cursivas y listas, generando un .docx editable con la imagen corporativa del despacho o pegando el contenido directamente en un documento ya abierto. https://galeria.tekton3d.com/properties/580

Los cuatro complementos aprovechan la API de TeKton3D y el puente MCP para acceder a la aplicación e interactuar con ella.

TK-IA

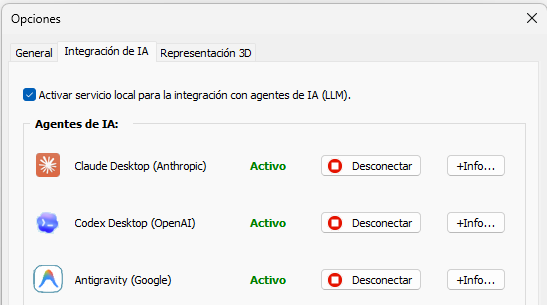

Configuración del agente Antigravity 2.0 (Google) en Herramientas/Opciones

Se incorpora la posibilidad de configurar el nuevo agente Antigravity 2.0 de Google, que permite acceder a los modelos Gemini, junto a Claude Desktop y Codex, desde el menú Herramientas/Opciones, solapa Integración de IA.

En esta solapa se activa el servicio local para la integración con agentes de IA (LLM) y se muestra el listado de agentes configurados, indicando si cada uno está activo y permitiendo conectarlo, desconectarlo o consultar más información sobre él.

Captura de la vista 3D para el agente de IA

Se añade una nueva herramienta que permite al agente de IA extraer una captura de la vista 3D actual disponible en TeKton3D. Esta capacidad facilita que el agente pueda interpretar la vista actual, comprender con mayor precisión lo que está viendo en pantalla y utilizar la imagen como punto de partida para distintas tareas, como la generación de renderizados, la creación de esquemas visuales o cualquier otro procesamiento y explotación posterior de la captura.

Extracción del expediente del proyecto por el agente de IA

Se añade una nueva capacidad que permite al agente de IA extraer la información del expediente del proyecto actualmente abierto en TeKton3D. Esta mejora facilita que el agente pueda acceder de forma directa y estructurada a los datos identificativos del proyecto, así como a la información del cliente y del técnico, mejorando la comprensión del contexto de trabajo y sirviendo como base para tareas como la generación de documentación, la validación de datos del proyecto o cualquier otro procesamiento y explotación posterior de esta información.

Consulta y modificación de rótulos de detalle por el agente de IA

Se añade una nueva capacidad para consultar y modificar los rótulos de detalle asociados a cada elemento de la instalación en TeKton3D. Esta mejora permite al agente de IA conocer y gestionar qué informaciones gráficas quedan activadas en los planos para cada elemento, como por ejemplo referencia, diámetro, caudal, presión u otros datos técnicos según su categoría. Con ello, el agente puede adaptar de forma más precisa el contenido mostrado en los outputs, activando únicamente los rótulos relevantes en cada caso y mejorando así la claridad, la utilidad y la automatización de la documentación gráfica generada.

TK-BT

Gestión automática de circuitos y aparamenta a través de TK-IA

Nuevas capacidades para la gestión automática de circuitos y aparamenta eléctrica a través de TK-IA.

Con esta actualización del MCP de TeKton3D se incorporan nuevas capacidades orientadas a la creación y gestión automática de los elementos lógicos del capítulo de Electricidad, especialmente los circuitos eléctricos y la aparamenta asociada a los cuadros de protección.

Hasta ahora, el sistema permitía consultar y modificar propiedades de elementos existentes mediante las herramientas de lectura y asignación de propiedades. Con la nueva actualización, estas capacidades se amplían para cubrir el ciclo completo de trabajo sobre circuitos y aparamenta: creación, eliminación, relación entre elementos y gestión de sus propiedades.

La principal novedad es la incorporación de una nueva herramienta de creación de elementos lógicos, que permite generar automáticamente circuitos y elementos de aparamenta sin necesidad de intervención manual en el modelo. Estos elementos quedan integrados en el capítulo actual de Electricidad y preparados para participar en la estructura lógica del cuadro eléctrico correspondiente.

Además, se ha adaptado la herramienta de eliminación existente, para que también pueda eliminar este tipo de elementos lógicos. De este modo, los circuitos y la aparamenta creados automáticamente pueden gestionarse de forma completa desde el MCP, manteniendo la coherencia del modelo durante las operaciones de borrado.

También se introduce una nueva herramienta que permite establecer relaciones entre los elementos lógicos. Gracias a esta funcionalidad, es posible vincular automáticamente circuitos, protecciones y otros componentes del cuadro eléctrico, representando de forma estructurada la composición y organización interna de los cuadros de protección.

Junto con las herramientas ya disponibles para leer y asignar propiedades, esta actualización permite automatizar completamente la definición de circuitos eléctricos y aparamenta: crear los elementos, relacionarlos entre sí, asignarles sus datos técnicos y consultarlos posteriormente.

En conjunto, esta mejora permite generar de forma automática la estructura lógica de los cuadros eléctricos del capítulo de Electricidad, reduciendo tareas manuales, evitando inconsistencias y facilitando la integración con flujos automatizados de diseño, revisión y documentación del modelo.

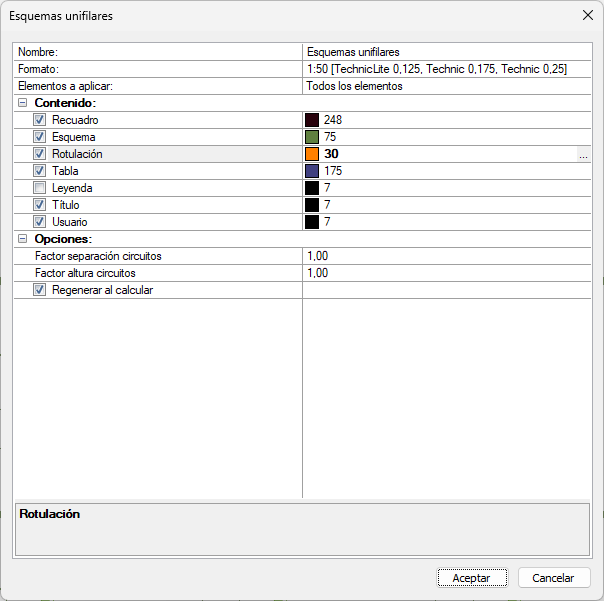

Actualización automática de esquemas unifilares al finalizar el cálculo

Se mejora la edición de los esquemas unifilares en TeKton3D incorporando una nueva propiedad que permite actualizar automáticamente cada detalle al finalizar el cálculo. Esta opción hace posible que determinados esquemas queden siempre regenerados con la información más reciente del proyecto sin necesidad de actualizarlos manualmente, mejorando la coherencia entre el modelo calculado y la documentación gráfica generada. Además, la edición de propiedades del detalle pasa a realizarse mediante una interfaz más estructurada y extensible, lo que facilita incorporar nuevas opciones específicas en el futuro para distintos tipos de detalle. Sobre esta nueva base se añade también un parámetro configurable en los esquemas unifilares que permite ajustar individualmente el factor de separación entre circuitos y el factor de altura de los mismos, de forma que cada detalle pueda adaptarse mejor a sus necesidades de legibilidad y composición sin alterar el criterio general de generación. Con ello, se refuerza la automatización de la documentación gráfica, se mejora la capacidad de ajuste fino de cada esquema y se prepara una base más flexible para ampliar la configuración homogénea de detalles en futuras versiones.

TK-PAT

Integración por MCP del capítulo de puesta a tierra

Se incorpora al flujo de intercambio a través del MCP, para la integración con agentes de IA (TK-IA), la posibilidad de leer y editar los datos generales del capítulo de Puesta a tierra (TK-PAT) y los datos de sus elementos de red.

Por el lado del capítulo se exponen los parámetros de cálculo y configuración de la instalación de puesta a tierra: los límites normativos de resistencia a tierra según NTE y REBT, el tipo de edificio en función de si dispone o no de protección contra el rayo, el tipo de local conductor o no conductor, la intensidad de defecto, la resistividad del terreno tanto por tipo de suelo como por método de Wenner, y los parámetros de discretización y representación de la gráfica de potenciales. Por el lado de los elementos se exponen las propiedades de los conductores, picas y arquetas: en los conductores, la sección, el paso de discretización y los ajustes de longitud; en las picas, el diámetro y la longitud; y en las arquetas, el tipo, si son desconectables, su función, la sección de salida y sus dimensiones.

Con ello, un agente puede consultar y modificar directamente sobre el proyecto abierto tanto la configuración general del capítulo como los datos de sus conductores, picas y arquetas, en línea con el resto de capítulos ya integrados.

TK-HE3

Nueva fila en leyenda para los recorridos de evacuación

Añade a la leyenda del detalle de distribución en planta del capítulo de iluminación una nueva fila para identificar que la línea de trazo y puntos corresponde a los recorridos de evacuación.

TK-ICA

Rotulación visible en modo de solo proyección

Se ajusta la generación del detalle de distribución en planta del capítulo de Climatización por agua para que la rotulación de los elementos también se dibuje cuando está activada únicamente la proyección de la distribución, igualando así el comportamiento existente en Fontanería. La mejora desacopla la visualización de rótulos respecto al dibujo lineal de los circuitos de ida, retorno y suelo radiante, permitiendo que las etiquetas de los elementos y de las superficies radiantes sigan mostrándose en modo de sólo proyección cuando la capa de rotulación está activa. Con ello se consigue una salida gráfica más coherente entre capítulos y una representación más completa de la información técnica en los detalles en planta.

TK-CDT

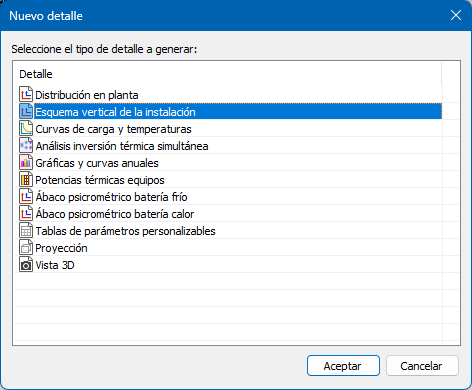

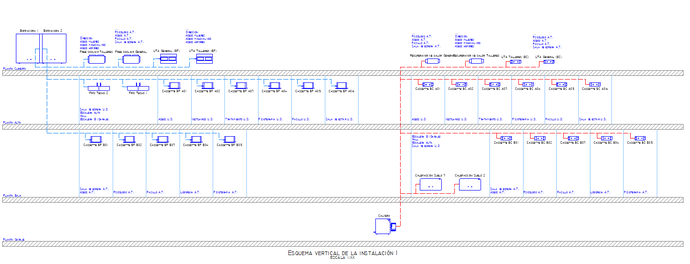

Nuevo detalle de esquema vertical de instalaciones térmicas

Se crea un nuevo tipo de detalle que desarrolla un esquema vertical de las instalaciones térmicas:

Para que el esquema se genere es necesario que se hayan completado al menos los dos primeros pasos de cálculo.

TK-DAC

Mejora en la selección del tamaño de las compuertas

Se mejora el procedimiento de selección del tamaño de las compuertas de forma que ahora se prima que sea lo más parecido posible al tamaño del conducto de entrada.

Fórmulas de nivel sonoro y pérdida de presión para compuertas AIRZONE

Para compuertas AIRZONE de cualquier tipo (CPRC, CPRR y CPCC) se introducen las fórmulas de cálculo del nivel sonoro y de la pérdida de presión proporcionadas por el departamento de energía de Airzone el 23/06/2026

TK-SUA8

Integración por MCP del capítulo de protección frente al rayo

Se incorpora al flujo de intercambio a través del MCP, para la integración con agentes de IA (TK-IA), la posibilidad de leer y editar los datos generales del capítulo de Protección frente al rayo y los datos de los elementos de tipo pararrayos.

Por el lado del capítulo se exponen los parámetros del procedimiento de verificación del CTE DB SUA-8: la densidad de impactos sobre el terreno y los coeficientes de situación, construcción, contenido, uso y continuidad de la actividad del edificio, que determinan la frecuencia esperada de impactos y el riesgo admisible. Por el lado del elemento se exponen las propiedades de cada captador —altura del mástil, longitud de la punta, tipo de pararrayos (Franklin o cebado) y, en los dispositivos de cebado, el tiempo de avance—.

Con ello, un agente puede consultar y modificar la configuración del capítulo y de sus pararrayos directamente sobre el proyecto abierto, como ya ocurre con el resto de capítulos integrados.

TK-CEEP

Corrección en la lectura de resultados de demanda de calefacción

Se corrige un error en la lectura de los resultados de la simulación de la demanda de calefacción en sistemas de climatización por agua con bomba de calor sin producción de ACS. Como resultado pueden aparecer rendimientos medios estacionales nulos y valores incorrectos de energía primaria no renovable.

Corrección en la activación de sistemas de sustitución de calefacción

Se corrige un error que puede producirse en la activación de los sistemas de sustitución de calefacción cuando entre las instalaciones térmicas del edificio hay algún equipo de producción de ACS con caldera de combustibles de tipo solo ACS.

TK-HE0 y TK-CEEP

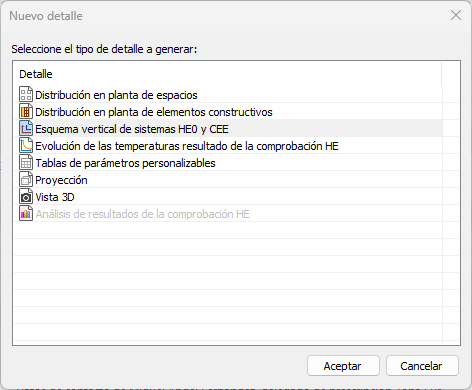

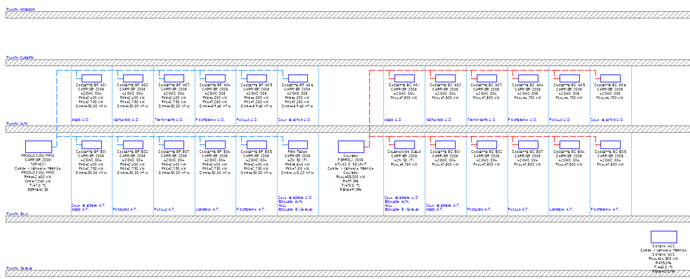

Nuevo detalle de esquema vertical de sistemas

Se añade un nuevo tipo de detalle para el capítulo del edificio y relacionado con TK-HE0 y TK-CEEP. Este nuevo detalle realiza un esquema vertical de sistemas.
